【物联网】20.物联网传感器信号处理 - 数模转换（DA）

前面提到过“根据模拟信号控制旋转速度”.

这里我们要反着来，也就是说下面要讲的是如何把数字信号转换成模拟信号，即“数字/ 模拟（D/A）转换”中具有代表性的方法：脉冲宽度调制。

脉冲宽度调制（Pulse Width Modulation，简称PWM）方式通过高速切换输出高/ 低电压来实现近似输出模拟信号，很多微控制器都采用了这个方式。

最简单的方法是连续按动开关，调整按下去的时间。PWM 方式正是利用了这个原理。

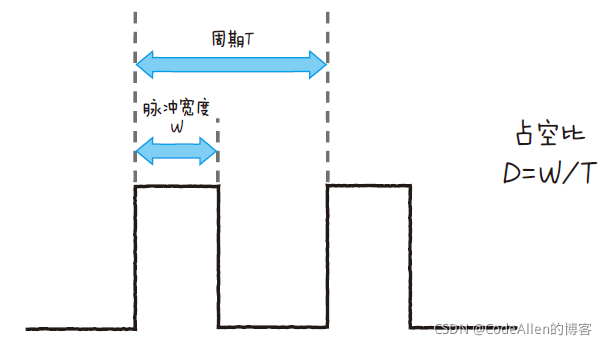

各位再想象一下自己每隔T 秒钟就按着开关W秒时的输出电压的波形（下图）。只有在按着开关的时候输出电压才会变高，其他时间输出电压都是低电压。这个起伏的波形就是“脉冲宽度调制”。在这里，T 是周期，W 是脉冲宽度。另外，表示高电压在周期中所占的时间的比率的（也就是W/T）叫作占空比。

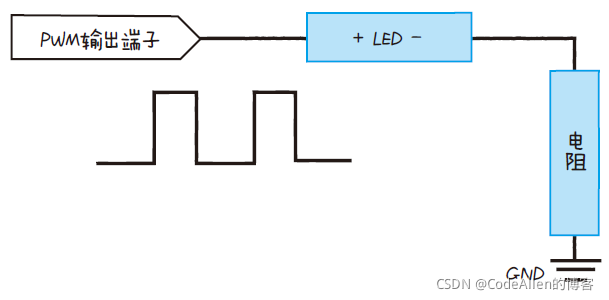

控制LED 亮度的电路结构如图所示。占空比越高，高电压时间也就越长，LED 就会越明亮。
