【Unity3D日常开发】(十二)Unity3d中使用MVC框架

恬静的小魔龙 发表于 2021/10/24 18:23:31 2021/10/24
【摘要】 推荐阅读CSDN主页GitHub开源地址Unity3D插件分享简书地址我的个人博客QQ群:1040082875 一、前言MVC是一种比较常见的设计框架,是一种将代码的功能进行划分的一种设计框架,主要原理就是将软件用户界面和业务逻辑分离,以使代码可扩展性、可复用性、可维护性、灵活性加强。MVC在桌面应用程序,以及网页架构上面用的比较多,那么怎么应用到Unity3d中呢,下面就带大家去了解这个设...

推荐阅读

一、前言

MVC是一种比较常见的设计框架,是一种将代码的功能进行划分的一种设计框架,主要原理就是将软件用户界面和业务逻辑分离,以使代码可扩展性、可复用性、可维护性、灵活性加强。
MVC在桌面应用程序,以及网页架构上面用的比较多,那么怎么应用到Unity3d中呢,下面就带大家去了解这个设计框架,以及如何在Unity中应用。

二、MVC介绍

简介

MVC全名是Model View Controller,是模型(Model)-视图(View)-控制器(Controller)的缩写,一种软件设计典范,用一种业务逻辑、数据、界面显示分离的方法组织代码,将业务逻辑聚集到一个部件里面,在改进和个性化定制界面及用户交互的同时,不需要重新编写业务逻辑。MVC被独特的发展起来用于映射传统的输入、处理和输出功能在一个逻辑的图形化用户界面的结构中。

Model(模型) 是应用程序中用于处理应用程序数据逻辑的部分。
  通常模型对象负责在数据库中存取数据。
View(视图) 是应用程序中处理数据显示的部分。
  通常视图是依据模型数据创建的。
Controller(控制器) 是应用程序中处理用户交互的部分。
  通常控制器负责从视图读取数据,控制用户输入,并向模型发送数据。

MVC开始是存在于桌面程序中的,M是指业务模型,V是指用户界面,C则是控制器,使用MVC的目的是将M和V的实现代码分离,从而使同一个程序可以使用不同的表现形式。比如一批统计数据可以分别用柱状图、饼图来表示。C存在的目的则是确保M和V的同步,一旦M改变,V应该同步更新。

模型-视图-控制器(MVC)是Xerox PARC在二十世纪八十年代为编程语言Smalltalk-80发明的一种软件设计模式,已被广泛使用。后来被推荐为Oracle旗下Sun公司Java EE平台的设计模式,并且受到越来越多的使用ColdFusion和PHP的开发者的欢迎。模型-视图-控制器模式是一个有用的工具箱,它有很多好处,但也有一些缺点。

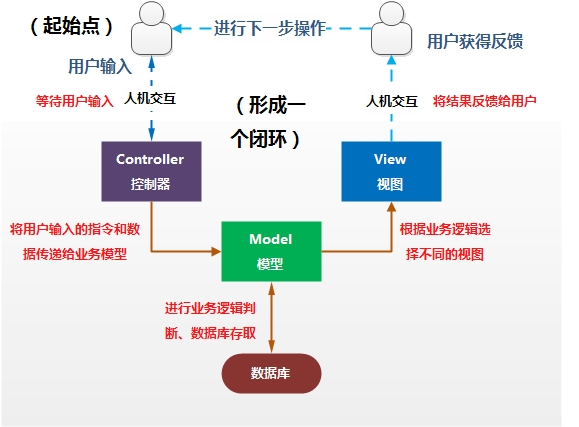

MVC的业务流程

在这里插入图片描述

MVC是设计模式吗

MVC是一种设计模式,但是却不在Gof总结过的23种设计模式中,所以确切说MVC不是一个设计模式,而是多种设计模式的组合,而不仅仅只是一个设计模式。
组成MVC的三个模式分别是组合模式、策咯模式、观察者模式,MVC在软件开发中发挥的威力,最终离不开这三个模式的默契配合。 那些崇尚设计模式无用论的程序员,请了解只要你们使用MVC,就离不开设计模式。
组合模式只在视图层活动, 视图层的实现用的就是组合模式,当然,这里指的实现是底层的实现,是由编程框架厂商做的事情,用不着普通程序员插手。

组合模式的类层次结构是树状的, 而我们做Web时视图层是html页面,html的结构不正是树状的吗,这其实就是一个组合模式的应用,只是浏览器厂商已经把界面相关的工作帮我们做掉了,但它确确实实是我们应用MVC的其中一部分,只是我们感觉不到罢了,这也是我们觉得View是实现起来最简单最没有歧义的一层的原因。

除网页以外的其他用户界面程序,如WPF、Android、ASP.NET等等都是使用树状结构来组织界面控件对象的,因为组合模式就是从界面设计的通用解决方案总提炼出来的。所以与其说MVC选择了组合模式,还不如说组合模式是必定会存在MVC中的,因为只要涉及到用户界面,组合模式就必定存。事实上即使不理解组合模式,也不影响程序员正确的使用MVC,组合模式本就存在于程序员接触不到的位置。

然而,观察者模式和策略模式就显得比较重要,是实实在在MVC中接触的到的部分。

观察者模式有两部分组成,被观察的对象和观察者,观察者也被称为监听者。对应到MVC中,Model是被观察的对象,View是观察者,Model层一旦发生变化,View层即被通知更新。View层和Model层互相之间是持有引用的。 我们在开发Web MVC程序时,因为视图层的html和Model层的业务逻辑之间隔了一个http,所以不能显示的进行关联,但是他们观察者和收听者的关系却没有改变。当View通过http提交数据给服务器,服务器上的Model接受到数据执行某些操作,再通过http响应将结果回送给View,View(浏览器)接受到数据更新界面,这不正是一个接受到通知并执行更新的行为吗,是观察者模式的另一种表现形式。

但是,脱离Web,当通过代码去纯粹的表示一个MVC结构的时候,View和Model间无疑是观察者和被观察的关系,是以观察者模式为理论基础的。即使在Web中因为http壁垒的原因导致真正的实现有点走样,但是原理核心和思路哲学却是不变的。

最后是策略模式。策略模式是View和Controller之间的关系,Controller是View的一个策略,Controller对于View是可替换的, View和Controller的关系是一对多,在实际的开发场景中,也经常会碰到一个View被多个Controller引用,这即使策咯模式的一种体现,只是不那么直观而已。

总结一下,关于MVC各层之间关系所对应的设计模式

View层,单独实现了组合模式

Model层和View层,实现了观察者模式

View层和Controller层,实现了策咯模式

MVC就是将这三个设计模式在一起用了,将这三个设计模式弄明白,MVC将毫无神秘感可言。如果不了解这三个设计模式去学习MVC,那不管怎么学总归是一知半解,用的时候也难免不会出想问题。

三、参考文章

深入理解MVC https://blog.csdn.net/zuiyingong6567/article/details/80150834
MVC简介 https://www.cnblogs.com/diyunfei/p/6752618.html
【Unity】MVC框架 https://blog.csdn.net/qq_39574690/article/details/80757261
Unity中MVC简单应用 https://www.jianshu.com/p/acc689be52f9
【Unity3D】手游开发实践《腾讯桌球》客户端开发经验总结 https://blog.csdn.net/q764424567/article/details/81020381
MVC框架 https://baike.baidu.com/item/MVC框架/9241230?fr=aladdin&fromid=85990&fromtitle=MVC

四、Unity中使用MVC

在这里插入图片描述
本篇文章主要是讲一下我是如何在Unity中使用MVC模式,MVC模式肯定不能照搬进Unity中,所以很多东西都做了修改,以适合我的项目使用,如果有不对的地方,希望大家能指正出来。

使用原理

在这里插入图片描述
代码文档结构就是这样的
目前我了解的MVC应用到Unity中只有两种模式,一种就是先按照业务功能划分,再按照MVC划分
在这里插入图片描述
蛋糕心语游戏就是这种模式,使得模块更聚焦(高内聚)
第二种就是先按照MVC划分,然后再分出来业务功能
在这里插入图片描述
第二种方式用多了发现随着项目的运营模块增多,没有第一种那么好维护。

MVC的关键就在于业务划分,代码分离,其实跟三层架构比较相似,把业务层、逻辑层、数据层分开来,互相通过一个接口进行调用,但是并不知道接口是怎么实现的。

所以现在的问题就在于如何去划分呢。

实现:
Model(模型层):
在这一层主要就是存放用户的数据,UI的数据,静态字段,数据存储,以及模型贴图资源的存储
比如说:

  • 存放静态字段
    在这里插入图片描述

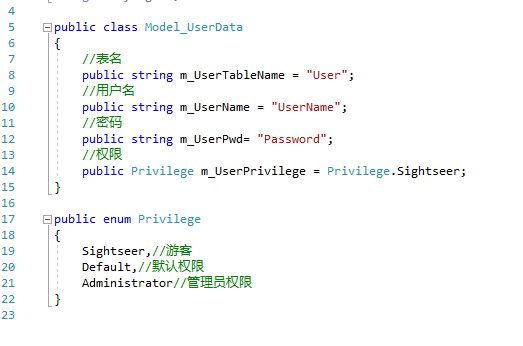

  • 存放数据
    在这里插入图片描述

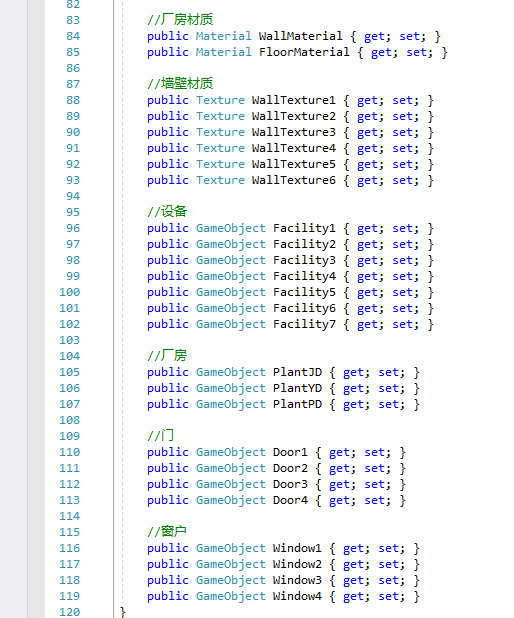

  • 存放模型材质字段
    在这里插入图片描述
  • 数据库增删改查操作
    在这里插入图片描述

View(视图层)
在这一层主要是放一些UI参数,获取UI数据,获取按钮事件等
在这里插入图片描述
在这里插入图片描述

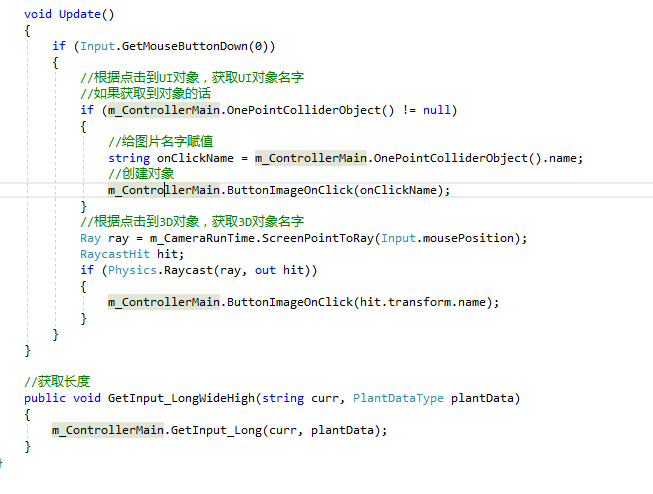

点击事件
在这里插入图片描述

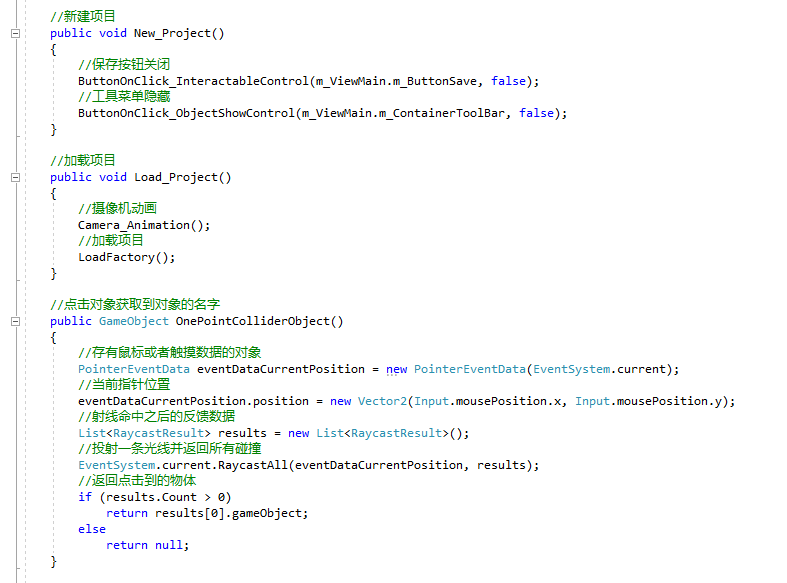

Controller(控制层)
这一层就是去实现业务逻辑功能,获取Model的数据,通知View层更新数据,承上启下的功能
在这里插入图片描述

五、实例

就带大家实现在Untiy中使用MVC模式,实现更换图片的功能
步骤一:设计界面
在这里插入图片描述
在这里插入图片描述
步骤二:MVC搭建

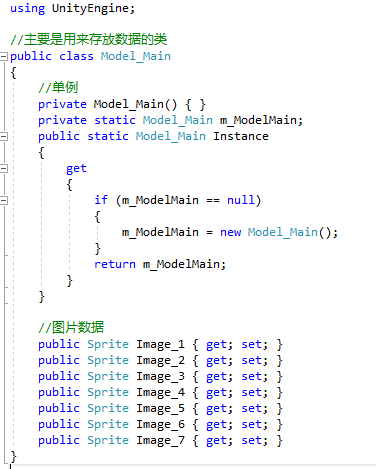

Model_Main.cs
在这里插入图片描述
View_Main.cs
在这里插入图片描述
Controller_Main.cs
在这里插入图片描述
在这里插入图片描述

关于那个鼠标点击事件那个方法,在我另一篇文章中有讲到,不懂的可以去那篇帖子仔细看一下。
https://blog.csdn.net/q764424567/article/details/82424308
效果:
在这里插入图片描述
源代码已经上传到CSDN,按需下载
https://download.csdn.net/download/q764424567/10768387

六、总结

PS:程序员最重要的就是总结,不然学的再多到关键时刻用不上还是白搭,总结梳理,然后写下来,当快忘了的时候可以回来看看,会有不一样的体悟哦。
在Unity中应用MVC模式已经讲解完了,MVC模式其实就是多种设计模式的结合体,也是三层架构的改良产品,基本原理就是把业务逻辑、功能实现、数据给分开来,利于增加功能,和维护。
俗话说的好,一千个人就有一千个哈姆雷特,每个人研究MVC之后,运用到Unity中的方法都不尽相同,方法也是很多样,我主要就是提供一个想法和思路,更多优化运用还要大家多开动脑筋咯。
最后,再回顾一下
Model(数据层):存放静态字段、数据存储、模型资源存储
View(视图层):就是用户可以看到的层,指的是可以看到的UI,模型,加载和调用事件
Controller(管理层):实现业务逻辑功能、加载模型资源、功能实现等
