前言

这是我们学校老师叫做的实验四,由于太无聊,突发奇想加了点话,继续往下看你就了解标题含义(狗头保命),希望这篇文章对你有帮助。

实验内容

  1. VLan的基本配置: 在一台交换机上划分VLAN,用ping命令测试同一VLAN和不同VLAN中设备的连通性;
  2. Trunk口配置: 在交换机上配置 Trunk端口,用ping命令测试同一VLAN不同VLAN中设备的连通性;
  3. 最后实现VLan间的通信。

要求

IP地址采用C类的私有地址块

网络系统拓扑结构图:
在这里插入图片描述

步骤一:配置不同的VLan

注意:每次配置完后quit返回系统模式

  1. 连线:不能随便连,连错配置的话就容易配置错误,以上我连的线路是1~4
  2. sys:进入系统模式
  3. 创建vlan 8vlan 9
    在这里插入图片描述
  4. 进入端口:int g0/0/1
  5. g0/0/1端口加入到vlan 8里面,命令如下:
    port link-type access
    port default vlan 8
    在这里插入图片描述
    小知识:
  1. 如果每次配置的时候跳出一大段东西:进入用户模式输入:undo terminal monitor
  2. display interface brief:查看交换机的工作状态
  1. quit返回系统模式,逐一配置g0/0/2,g0/0/3,g0/0/4.(端口1,和2,在vlan 8,3和4在vlan 9.

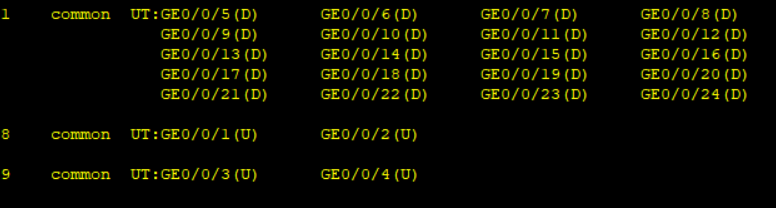

  2. 输入 dis vlan查看:
    在这里插入图片描述

显示这样就说明这就配置好vlan了。

步骤二:测试PC的连通性

  1. PC1PC2配置到同一个网络里面
    设置IP地址:192.168.8.10 192.168.8.12
    PC3PC4同理
    IP:192.168.9.10 192.168.9.12
    在这里插入图片描述

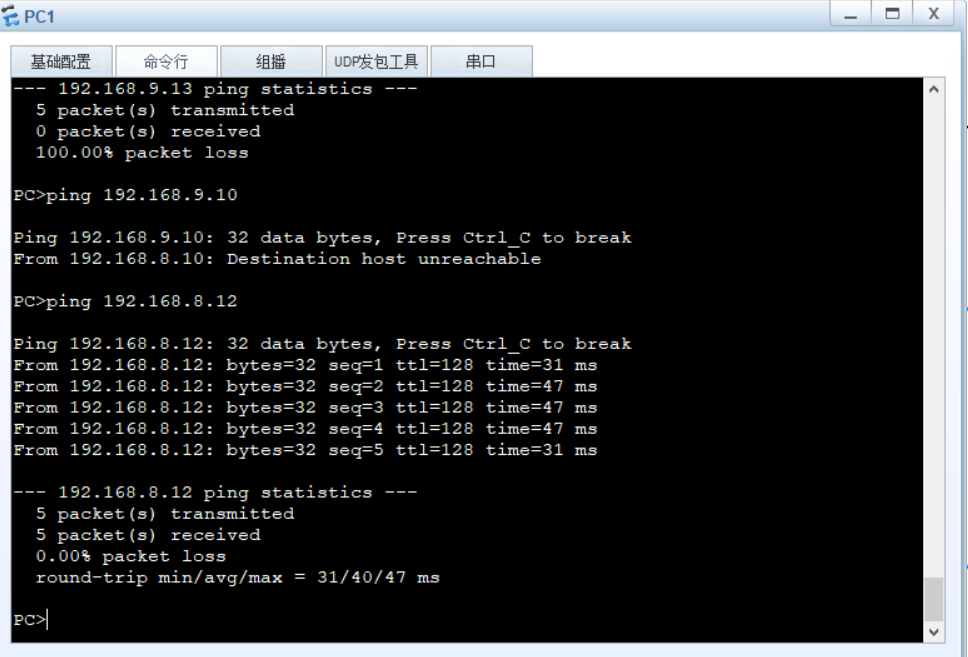

  2. ping命令查看时
    在这里插入图片描述

结果:同在一个vlan连通,否则不连通

那么接下来我们解决这个不连通问题。

步骤三:Trunk的配置

  1. 加入一个S3700交换机

注意:S3700是三层交换机,这里当二层使用

  1. 加入PC5,和PC6配置IP地址。
  2. 为其配置vlan,步骤如同配置S5700vlan一样
    指令如下:
[Huawei]vlan 8
[Huawei-vlan8]quit
[Huawei]vlan 9
[Huawei-vlan9]quit
[Huawei]int e0/0/1
[Huawei-Ethernet0/0/1]port link-type access
[Huawei-Ethernet0/0/1]port default vlan 8
[Huawei-Ethernet0/0/1]quit
[Huawei]int e0/0/2
[Huawei-Ethernet0/0/2]port link-type access
[Huawei-Ethernet0/0/2]port default vlan 9

相当于PC5充当了vlan8PC6充当了vlan9

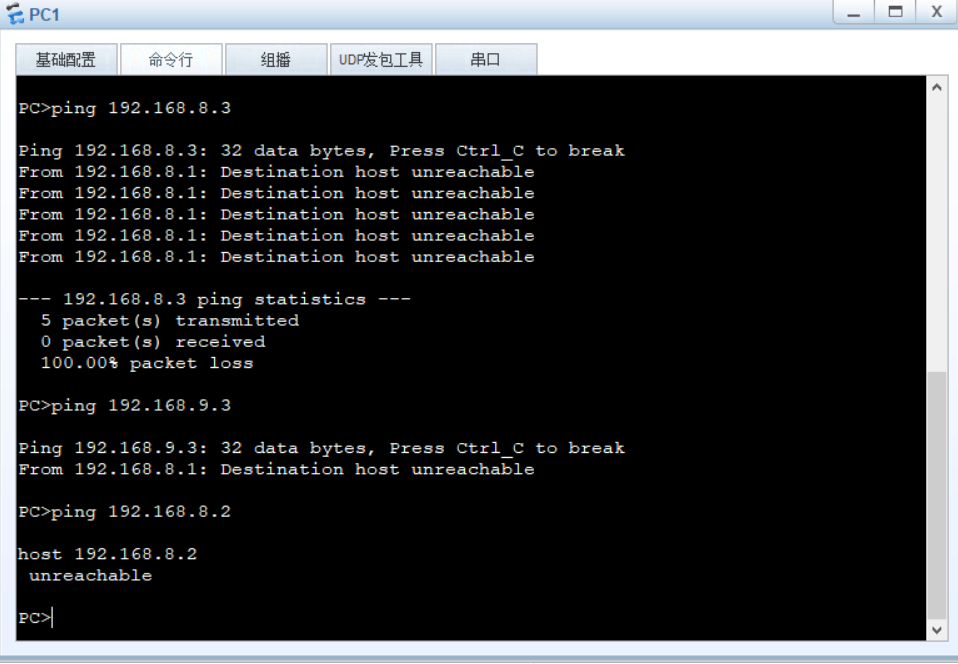

测试一下能否PC1跟PC5和PC6能否连通(从这里开始,一段感人的故事从他们三中展开)

在这里插入图片描述
4. 配置交换机上的Trunk端口
先配置S5700
(1)进入端口:int g0/0/5
(2)命令:port link-type trunk
(3)允许全部通过:port trunk allow-pass vlan all
在配置S3700
(1)进入端口:int g0/0/1
(2)命令:port link-type trunk
(3)允许全部通过:port trunk allow-pass vlan all

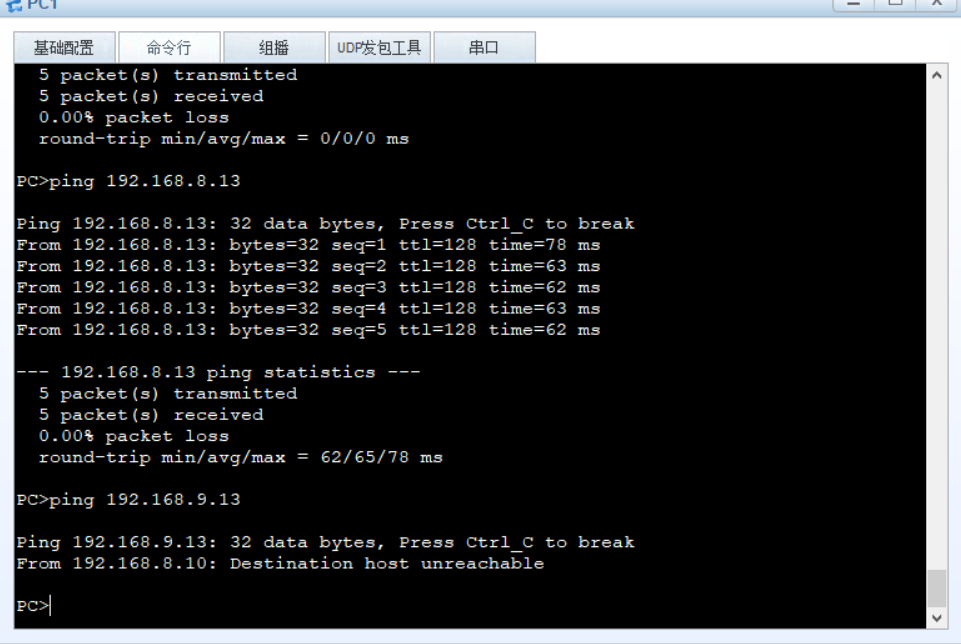

此时:我们在测试一下PC1能否对PC5和PC6有感情

在这里插入图片描述

这回是跟PC5连通了,跟PC6还不行

由此可见PC1还是只爱自家人,那我们就来打破他的观念,让它知道不能再一棵树上吊死,要洒满爱的种子。

步骤三:通过媒婆(IP)牵红线

  1. 在交换机S5700上配置VLan8VLan9的接口IP地址。具体介绍请看实验三
    指令如下:
[Huawei] int vlan 8
[Huawei -Vlanif8] ip address 192.168.8.1 24
[Huawei -Vlanif8] quit
[Huawei] interface vlan 9
[Huawei -Vlanif9] ip address 192.168.9.1 24
[Huawei -Vlanif9] quit

小知识:查看是否配置好了:display ip interface brief
在这里插入图片描述

  1. 将各台PC输入网关
    列:PC5
    在这里插入图片描述

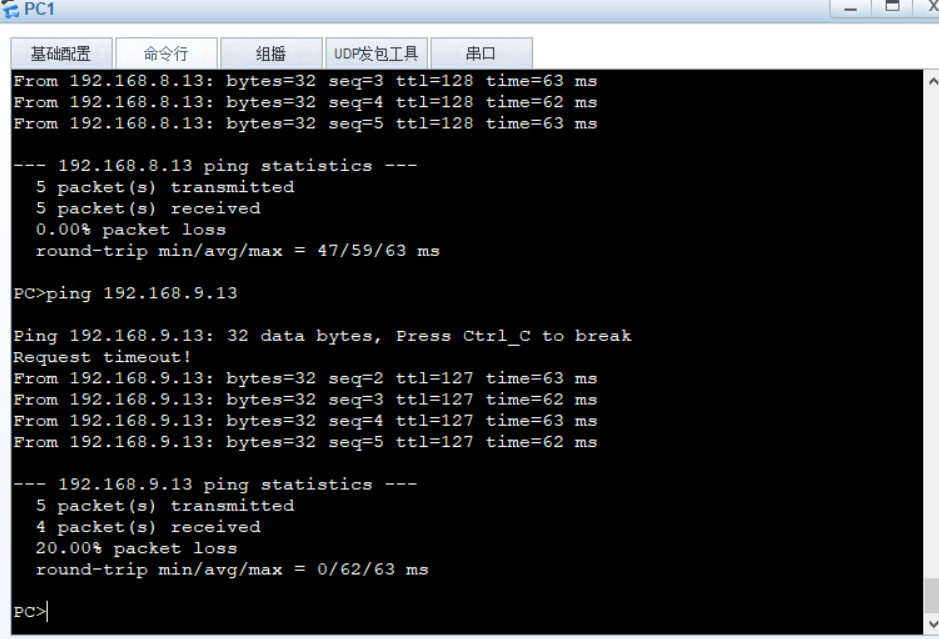

步骤四:实现播种

在这里插入图片描述
