一：VTP协议

VTP（VLAN Trunking Protocol）

• 虚拟局域网中继协议
• 从一点维护整个网络上VLAN的添加、删除和重命名工作


二：VTP域

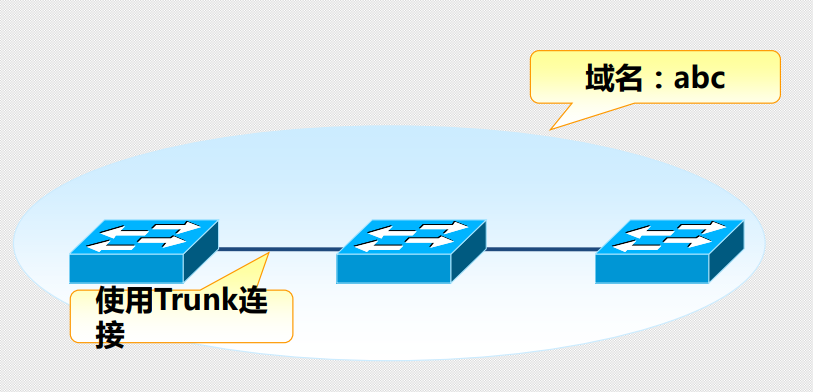

VTP域的组成

• 具有相同域名，通过Trunk相连的一组交换机


三：VTP的运行模式4-1

服务器模式（Server）

• 可以创建、删除和修改VLAN
• 学习、转发相同域名的VTP通告

客户机模式（Client）

• 学习、转发相同域名的VTP通告
• 不可以创建、删除和修改VLAN

透明模式（Transparent）

• 可以创建、删除和修改VLAN，但只在本地有效
• 转发但不学习VTP通告

四：VTP的运行模式4-2

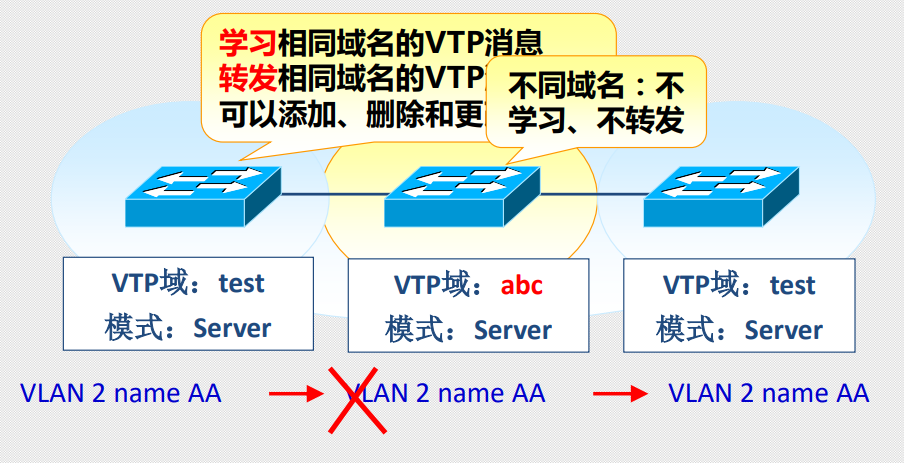

Server模式

五：VTP的运行模式4-3

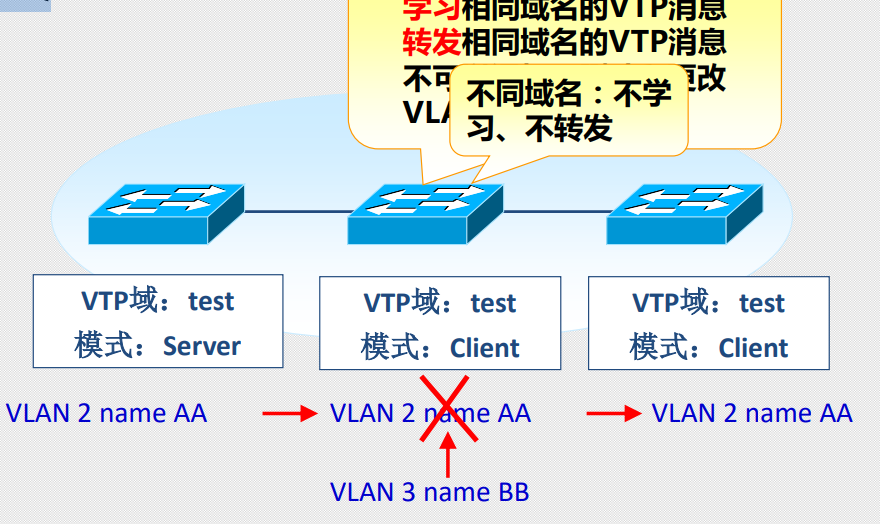

Client模式

六：VTP的运行模式4-4

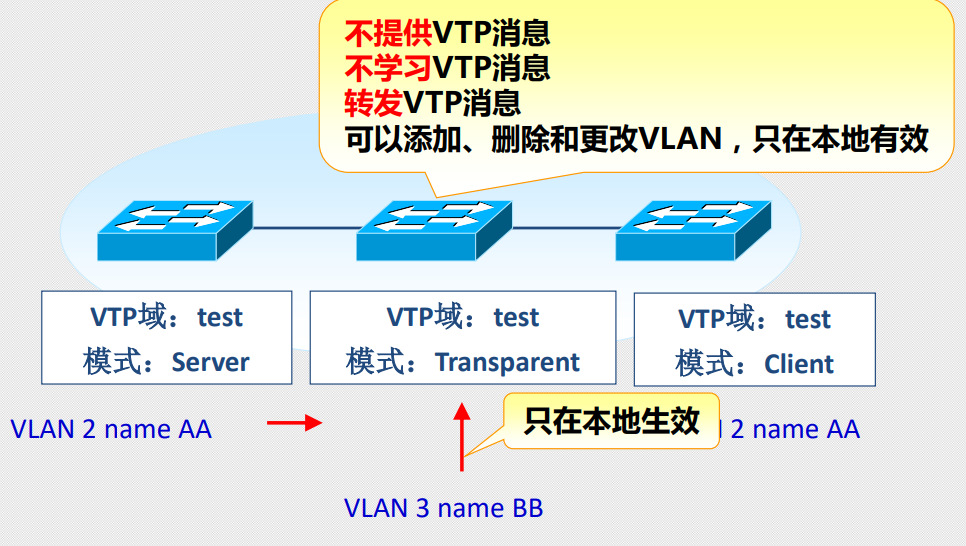

Transparent模式

七：VTP通告

VTP通告内容

• 管理域、版本号、配置修改编号、VLAN及某些参数
  配置修改编号
• 新增的交换机配置修改编号应该重新置0
• 交换机重启或修改域名，修订号也将被重置为0
• 一旦被重置为0，将立即方法通告请求！

VTP通告类型
1）汇总通告（服务器）
2）通告请求（客户机、服务器）
3）详细通告（服务器）

八：VTP配置2-1

创建VTP域

Switch(config)# vtp domain domain_name






1


配置交换机的VTP模式

Switch(config)# vtp mode { server | client | transparent }






1


九：VTP配置2-2

配置VTP版本

Switch(config)# vtpversion 2






1


配置VTP版本

Switch（config）# vtppassword 密码






1


查看VTP配置信息

Switch# show vtp status






1

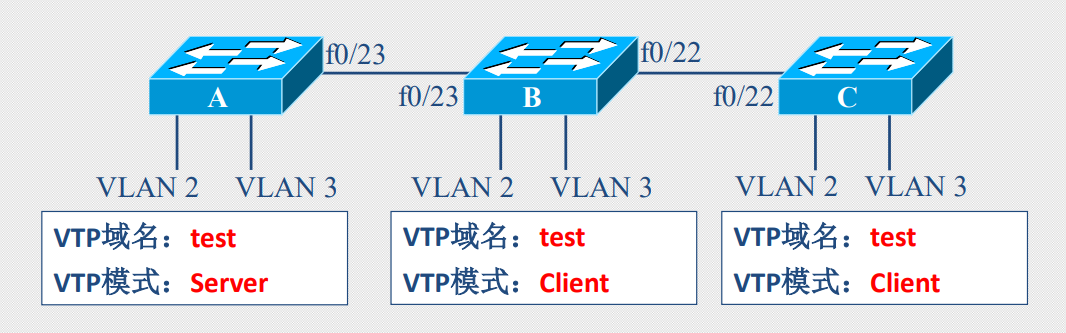

十：VTP配置实例5-1
