(更新时间)2021年5月3日 网络安全 虚拟局域网VLAN和Trunk

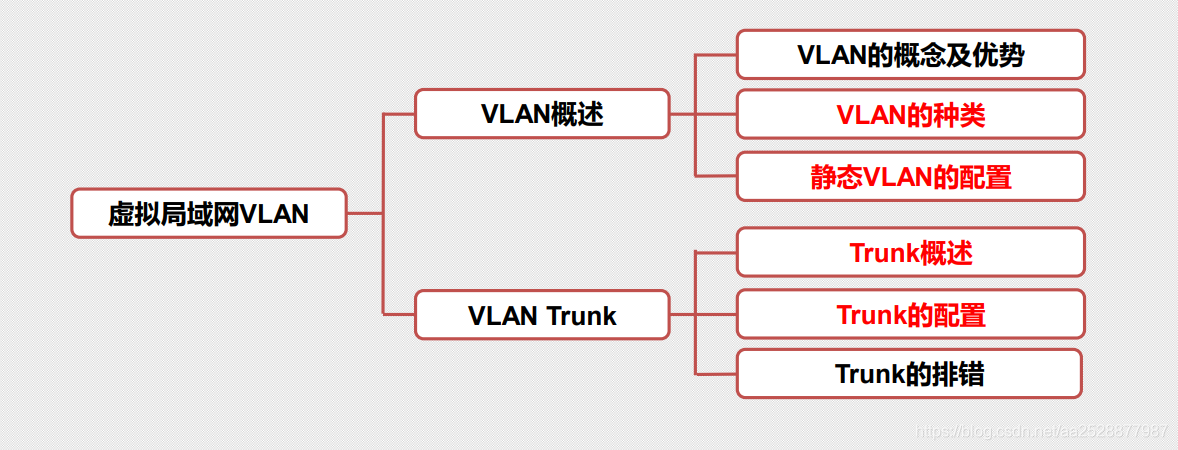

一：概述

二：VLAN概述与优势

分割广播域

• 物理分割
• 逻辑分割

VLAN的优势

• 控制广播
• 增强网络安全性
• 简化网络管理
•

三：VLAN的种类

静态VLAN

• 基于端口划分静态VLAN

动态VLAN

• 基于MAC地址划分动态VLAN


四：静态VLAN的配置2-1

VLAN的范围

五：静态VLAN的配置2-2

配置静态VLAN的步骤

• 创建VLAN
• 将交换机的端口加入到相应的VLAN中
• 验证VLAN的配置

六：创建VLAN2-1

创建VLAN

• 全局配置模式


七：创建VLAN2-2

创建VLAN示例

• 全局配置模式创建VLAN


八：删除VLAN

删除VLAN

• 使用no vlanvlan-id命令删除VLAN
  全局模式下删除VLAN

Switch# configure terminal
Switch(config)# no vlan 20






1

2


九：将端口加入VLAN

将端口加入VLAN
同时将多个端口加入VLAN

Switch(config)# interface rangef0/1 –10
Switch(config-if-range)# switchport access vlan vlan-id






1

2


还原接口为默认配置状态

Switch(config)# default interface interface-id






1


十：验证VLAN的配置

查看所有VLAN的摘要信息

Switch# show vlan brief






1


查看指定VLAN信息

Switch# show vlan id vlan-id






1


十一：VLAN配置实例

十二：Trunk

Trunk的作用2-1

如何实现交换机之间的VLAN通信

• 为每一个VLAN提供一条链路？


Trunk的作用2-2

交换机的链路类型

VLAN跨交换机通信过程

交换机给往其他交换机的数据帧打上VLAN标识

VLAN的标识

在以太网上实现中继，有两种封装类型

• ISL（Cisco私有标准）
• IEEE 802.1q

Trunk的配置2-1

配置步骤与命令

• 进入接口配置模式Switch(config)#interface interface-id
• 选择封装类型Switch(config-if)# switchport trunk encapsulation { isl| dot1q}
• 配置trunk模式Switch(config-if)# switchport mode

Trunk配置实例3-1
