K22中使用UART的IDLE Line功能

当UART接收的数据为不定长度时，那么该如何判断一帧数据的结束呢？我们可以使用IDLE LINE功能来判断。
同事Ji Cheng在其博客http://blog.chinaaet.com/detail/40378介绍了如何在KL26上使用这个功能，本博客在Freescale Cortex-M4核芯片K22上实现IDLE LINE功能。我这里完成的功能是：串口1使用中断方式接收数据，在接收中断服务函数中将接收到的数据再发送出去，当接收完一帧数据后，进入IDLE 中断并打印信息，以表示一帧数据的结束。
测试平台： FRDM_K22F + MQX4.2
BSP中改动的地方有：
1). user_config.h中，

打开UART1的中断功能

#define BSPCFG_ENABLE_ITTYB                       0        改为：         #define BSPCFG_ENABLE_ITTYB                       1





1


2). serial.h中，添加

#define IO_IOCTL_SERIAL_ENABLE_IDLE       _IO(IO_TYPE_SERIAL,0x1F)





1


3). serl_pol_kuart.c中，_kuart_polled_ioctl()函数中添加：

  case IO_IOCTL_SERIAL_ENABLE_IDLE:
         if( *(bool *)param_ptr == TRUE )
         {
            /* enable idleline */
            sci_ptr->C2 |= UART_C2_ILIE_MASK;                                                                              sci_ptr->C1 |= UART_C1_ILT_MASK;
         }
         else
         {
            /* disable idleline */
            sci_ptr->C2 &= ~UART_C2_ILIE_MASK;
         }
 break;





1

2

3

4

5

6

7

8

9

10

11

12


本例程直接在hello.c文件中修改：

#include <mqx.h>
#include <bsp.h>
#include <fio.h>


#if ! BSPCFG_ENABLE_IO_SUBSYSTEM
#error This application requires BSPCFG_ENABLE_IO_SUBSYSTEM defined non-zero in user_config.h. Please recompile BSP with this option.
#endif


#ifndef BSP_DEFAULT_IO_CHANNEL_DEFINED
#error This application requires BSP_DEFAULT_IO_CHANNEL to be not NULL. Please set corresponding BSPCFG_ENABLE_TTYx to non-zero in user_config.h and recompile BSP with this option.
#endif


/* Task IDs */
#define HELLO_TASK 5

extern void hello_task(uint32_t);


const TASK_TEMPLATE_STRUCT  MQX_template_list[] =
{
    /* Task Index,   Function,   Stack,  Priority, Name,     Attributes,          Param, Time Slice */
    { HELLO_TASK,   hello_task, 1500,   8,        "hello",  MQX_AUTO_START_TASK, 0,     0 },
    { 0 }
};

void UART1_RX_ISR(void);
/*TASK*-----------------------------------------------------
*
* Task Name    : hello_task
* Comments     :
*    This task prints " Hello World "
*
*END*-----------------------------------------------------*/
void hello_task
    (
        uint32_t initial_data
    )
{
    (void)initial_data; /* disable 'unused variable' warning */
    uint32_t result;
      MQX_FILE_PTR uart1_dev = NULL;
      bool enable_idleline = TRUE;

    printf("Hello World\n");

      uart1_dev=fopen( "ittyb:", NULL);
      if( uart1_dev == NULL )
    {
      /* device could not be opened */
      _task_block();
    }

     /* wait for transfer complete flag */
   result = ioctl( uart1_dev, IO_IOCTL_SERIAL_ENABLE_IDLE, &enable_idleline );
   if( result == IO_ERROR_INVALID_IOCTL_CMD )
   {
      /* ioctl not supported, use newer MQX version */
      _task_block();
   }

      _int_install_isr(INT_UART1_RX_TX, UART1_RX_ISR,NULL);

    _task_block();
}

void UART1_RX_ISR(void)
{
    uint8_t Receive_data;
    /* Rx */
  if((UART1_BASE_PTR->S1 & UART_S1_RDRF_MASK))
  {
       Receive_data = UART1_BASE_PTR->D;
         while(!(UART1_BASE_PTR->S1 & UART_S1_TDRE_MASK));
       UART1_BASE_PTR->D = Receive_data;
    }

    /*  IDLE interrupt */
    if(UART1_S1&UART_S1_IDLE_MASK)// if IDLE Line interrupt occured
  {
        // clear interrupt flag; To clear IDLE, read UART status S1 with IDLE set and then read D
    UART1_S1 |= UART_S1_IDLE_MASK;
        Receive_data=(uint8_t)(UART1_BASE_PTR->D);

    printf("\r\nGo to Idle line\r\n");
  }

}

/* EOF */






1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31

32

33

34

35

36

37

38

39

40

41

42

43

44

45

46

47

48

49

50

51

52

53

54

55

56

57

58

59

60

61

62

63

64

65

66

67

68

69

70

71

72

73

74

75

76

77

78

79

80

81

82

83

84

85

86

87

88

89

90

91

92

93

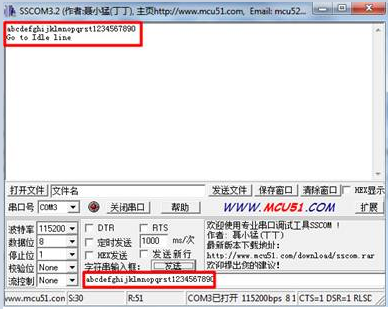

最终实验现象为：
