聊聊身边的嵌入式，自拍神器自拍杆丨【拜托了，物联网！】

曾几何时，自拍杆风靡世界，

火当然是有原因的，这么一个小装备，极大的满足了人们爱拍照的需求，方便好用、经济实惠。

恰巧我手上也有一个，收起来时很小、不占地方

打开后可随意调节拍照

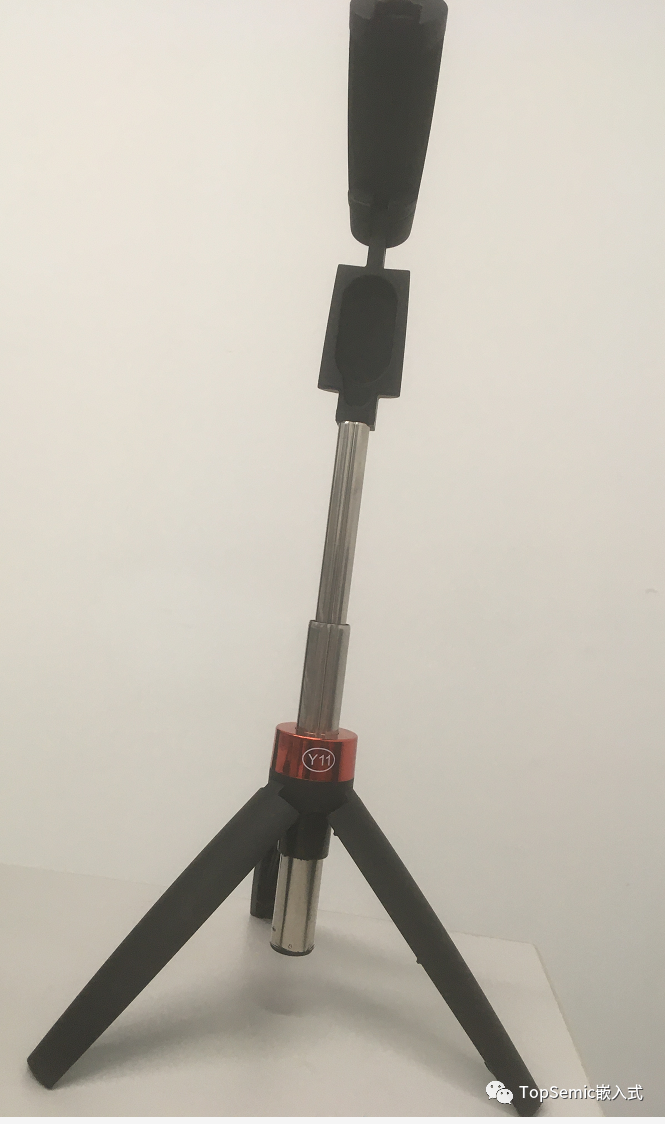

同时它有个隐藏式三脚架功能，可用来直播、录视频，设计的很周到。

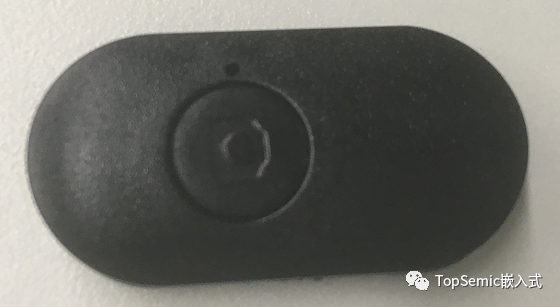

杆子里藏了一个小东西：蓝牙遥控器，就是通过它来控制手机进行拍照的。使用时先长按按键3s、指示灯闪烁，然后手机蓝牙就可以搜索到它，连接之后就可以打开手机相机使用了，按一次按键实现一次拍照。

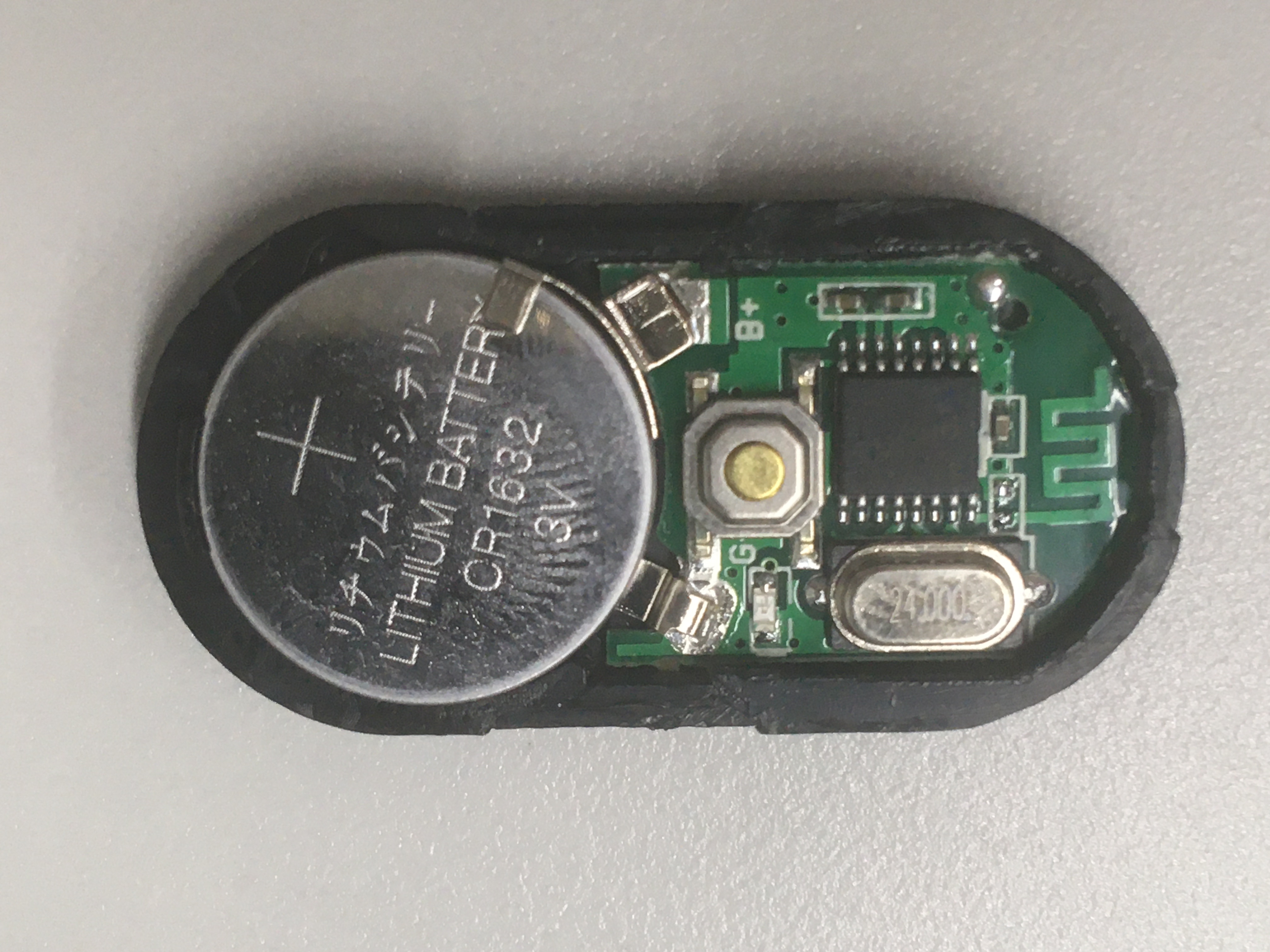

打开，看看它的内部：

电路板超级简单，元器件非常少，蓝牙芯片用的是ST17H56，深圳伦茨科技的芯片，第一次听说这个公司和这个芯片，再一次感叹深圳电子行业的发达。

来源于:https://www.lenzetech.com/stProduct/ST17H56

这是一款专门给自拍杆用的芯片，程序是出厂内置的。

该芯片系统框图如下：

功耗参数如下：

作为一款纽扣电池供电(CR1632标称容量120mAh)的产品，自然要关注低功耗。遥控器上的那个按键我分析，在正常工作状态(BLE处于广播或者连接状态)下，长按3s就会进去到Deep Sleep模式，在Deep Sleep模式下，按下按键被唤醒，如果按键持续按下3s则进入到广播状态。

我们来估算一下工作时长：

之前测试过Nordic的NRF52832功耗，3V供电，DC-DC 使能，广播间隔1000ms，payload 37字节，平均功耗为15.447uA

连接状态下，连接间隔为500ms 时，平均功耗为10.217uA

连接间隔为200ms 时，平均功耗为22uA；连接间隔为100ms 时，平均功耗为41uA。

这个芯片比NRF52832的TX和RX电流略高，按照蓝牙工作状态下平均电流50uA、电池利用率按照85%，那么可以使用120mAh*0.85/50uA=2040h

实际中一天按照使用1小时的话，那么可以使用5年多，足够满足使用需求了。

实际使用过程中，为了省电，用完的话最好就长按按键关闭蓝牙。我同时测试过，在没有被任何设备连接的情况下，5分钟之后，遥控器也会自动关闭蓝牙。

自拍杆工作原理是这样：遥控器相当于是一个只有一个按键的蓝牙键盘，这个按键对应手机上的音量增大键(位于手机侧面)。每按一次按键，就相当于在手机上按了一次音量增大键。你可以这么去验证，手机连接上自拍杆的蓝牙遥控器，但是不打开手机相机，按一次遥控器按键，手机的音量就会被增加。或者打开手机相机，直接按一下手机的音量增大键，就可以拍照。

如果使用电脑的蓝牙去连接，会看的更加直观：

连接之后在设备管理器里就可以看到多了一个键盘设备。

按下那个按键，就会增加音量
