前不久喵了个咪在群里发了一个1.6元的SOP8蓝牙芯片的消息,引起了大家的热烈讨论,我当然也按捺不住鸡冻的心情,立马下单买了几片。淘宝连接:https://item.taobao.com/item.htm?spm=a1z09.2.0.0.74a52e8dTpp1my&id=630430098226&_u=kkqekj7c9f9


此芯片的型号叫KT6368A,是深圳市清月电子有限公司的产品,这里是官网连接:

http://www.szqyvhome.com/ProductDetail/4781914.html

引用官方的介绍:

KT6368A 芯片是一款支持蓝牙双模的纯数据芯片,蓝牙 5.1 版本。芯片的亮点在超小尺寸,超级价格。以及简单明了的透传和串口 AT 控制功能。大大降低了嵌入蓝牙在其它产品的开发难度和成本。

同时支持 SPP 和 BLE 。但是只能任选其中一个协议使用。

备注:这款芯片最大的特点,就是成本低,使用简单,生产简单。无其他。同时支持低功耗。

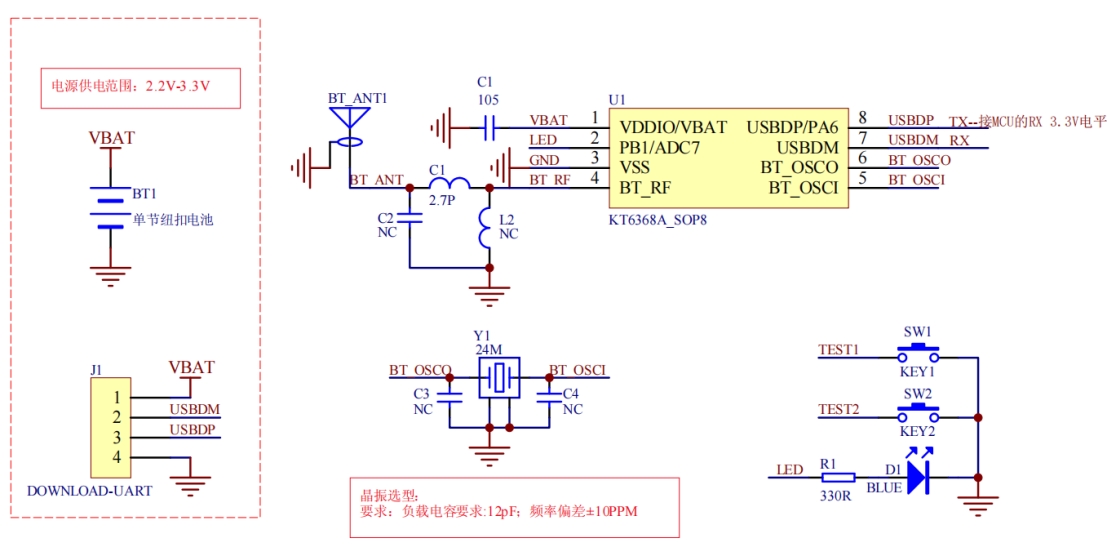

此芯片工作电路简单到令人发指:


只需要供个电、接了晶振、连接个天线,就可以通过串口收发数据了。

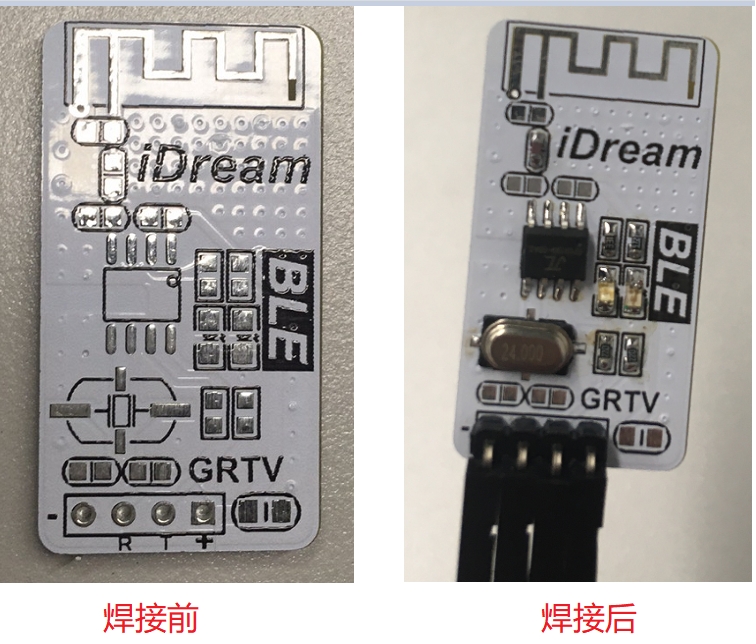

本想自己画个PCB,没想到等我要开干时,一个朋友板子都已经做好、焊接调试完了。于是问他要了2个多余的空板,自己用烙铁焊接了下。


板子就是参考上述原理图做的,有几点提醒大家的是:

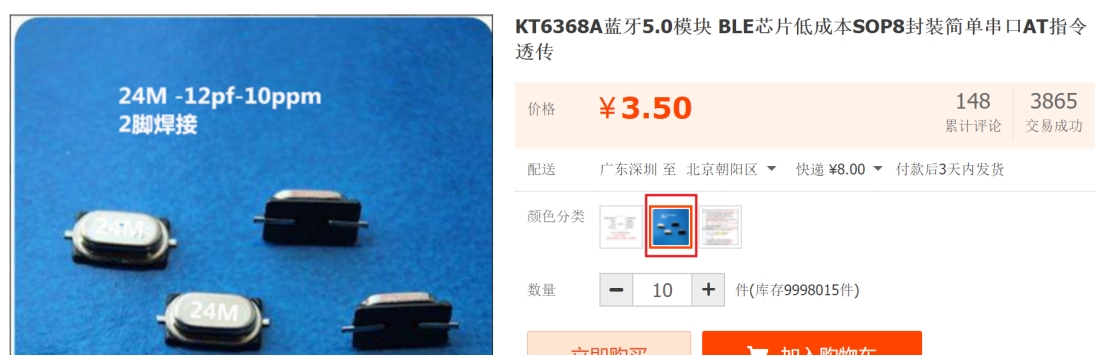

  1. 晶振24M,可以淘宝买蓝牙芯片的同时买上,3.5元10个。C3、C4电容不用焊。


  1. C2、L2也不用焊接,PCB天线可以直接复制厂家提供的封装。

  2. 芯片7脚和8脚虽然写的是USBDP和USBDM,其实是UART TX和RX。

焊接完成后,通过USB转TTL连接板子,供电和接上串口

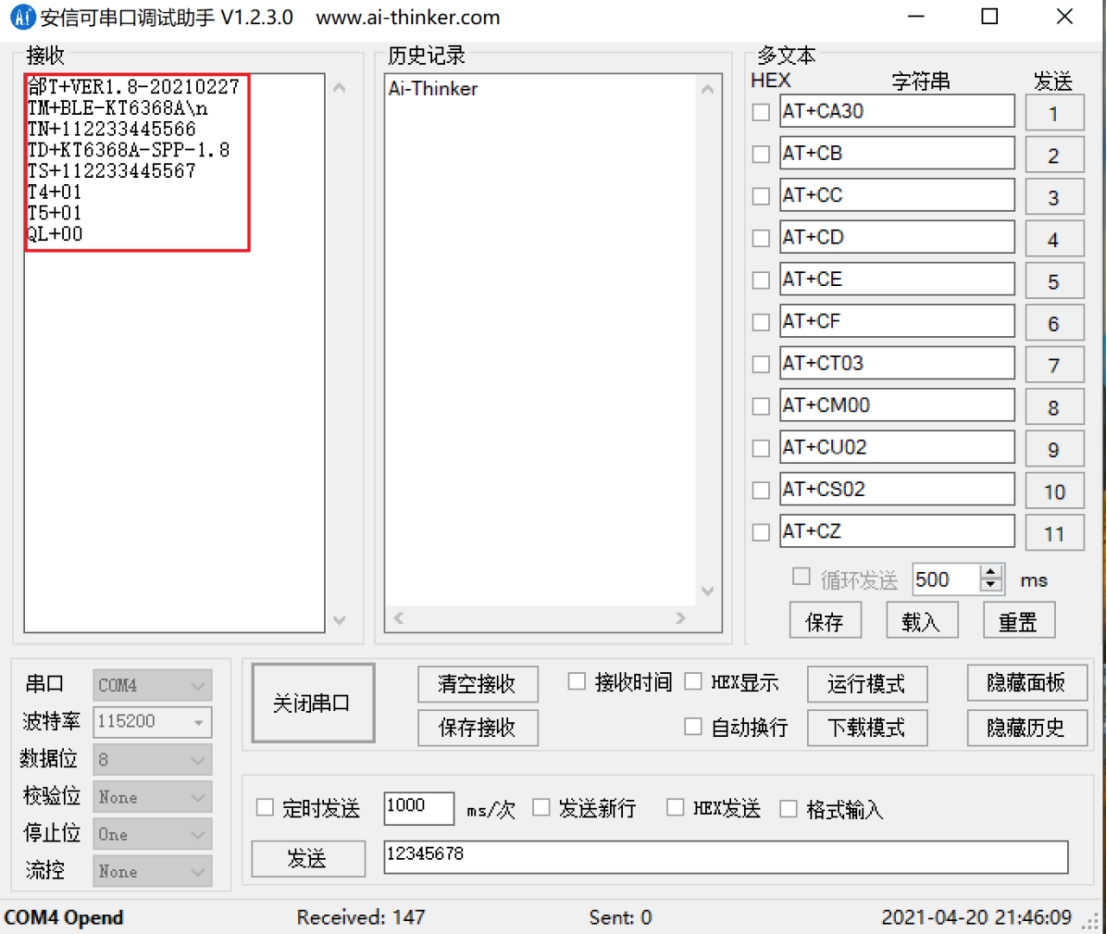

1)查看是否有打印信息


2)修改蓝牙名称和MAC地址

可以通过AT命令修改


3)软复位 AT+CZ/r/n

4)之后就可以进行手机和板子的通讯

a)iPhone手机商店里直接下载Lightblue软件,安卓手机也有LightBlue_1.1.2.apk,我下面用的是iPhone手机

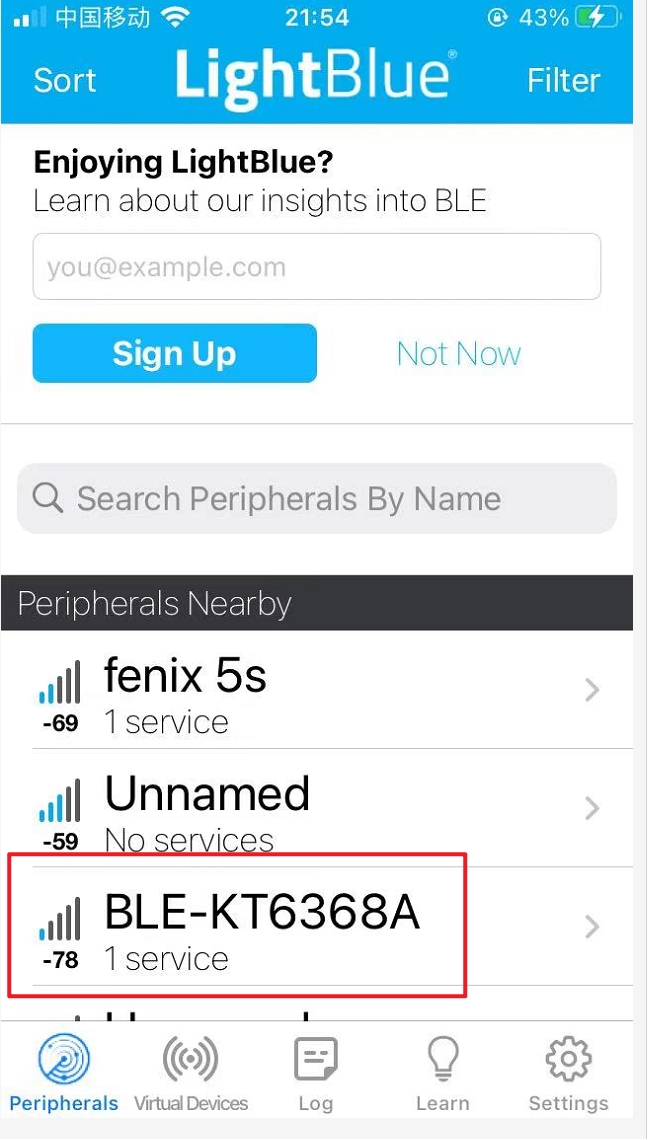

b)手机打开蓝牙,Lightblue打开后会搜索到附近的蓝牙,找到KT6368A对应的蓝牙

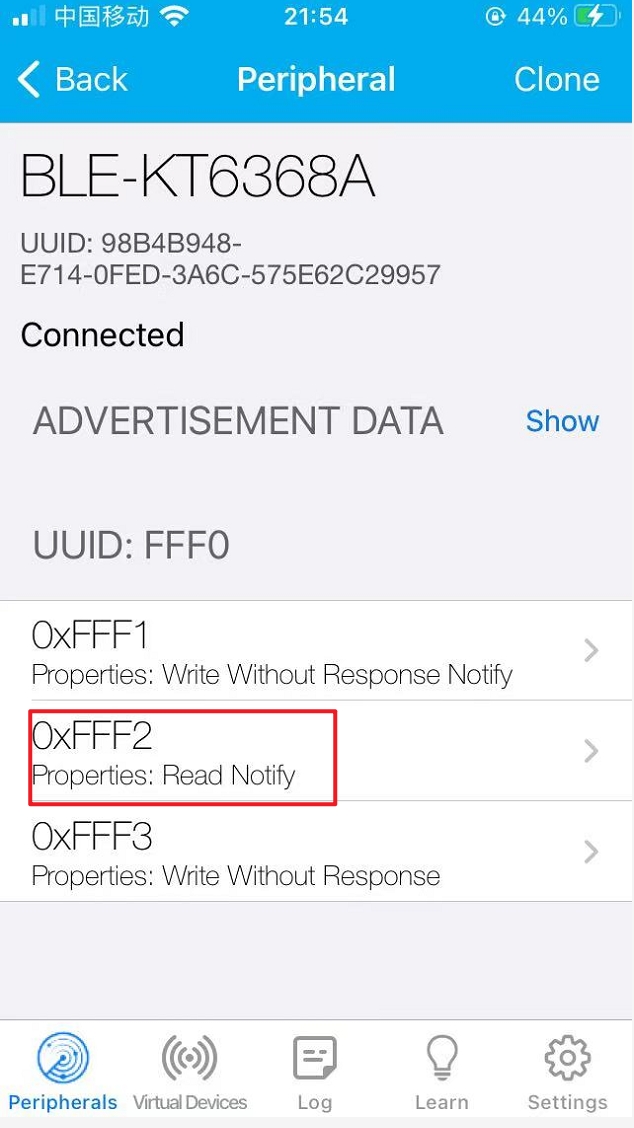

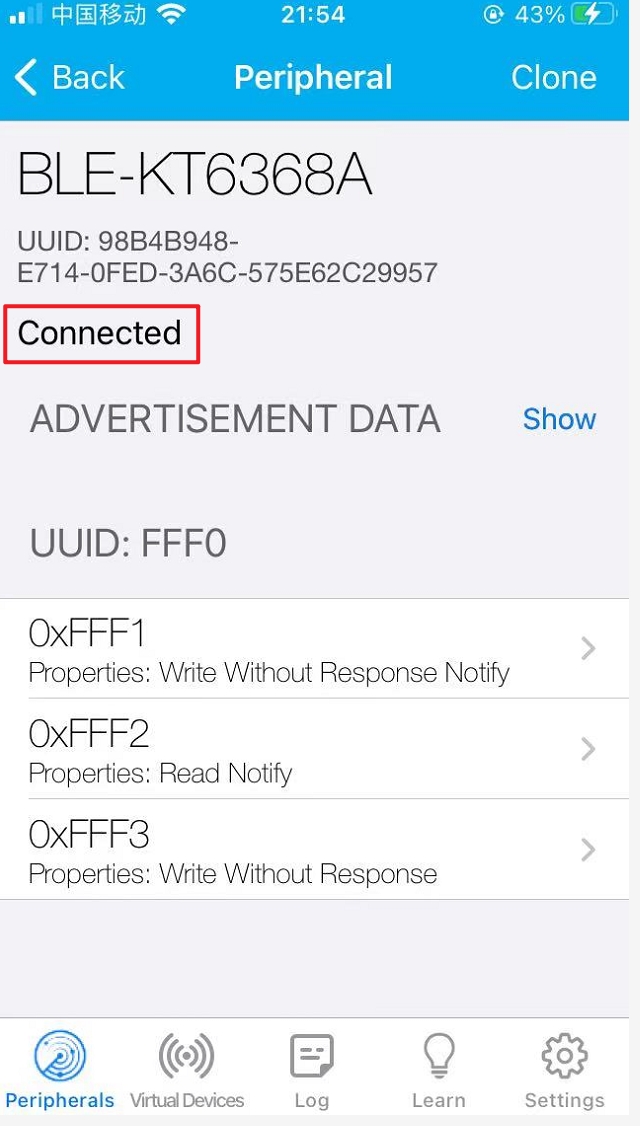

连接后状态如下:

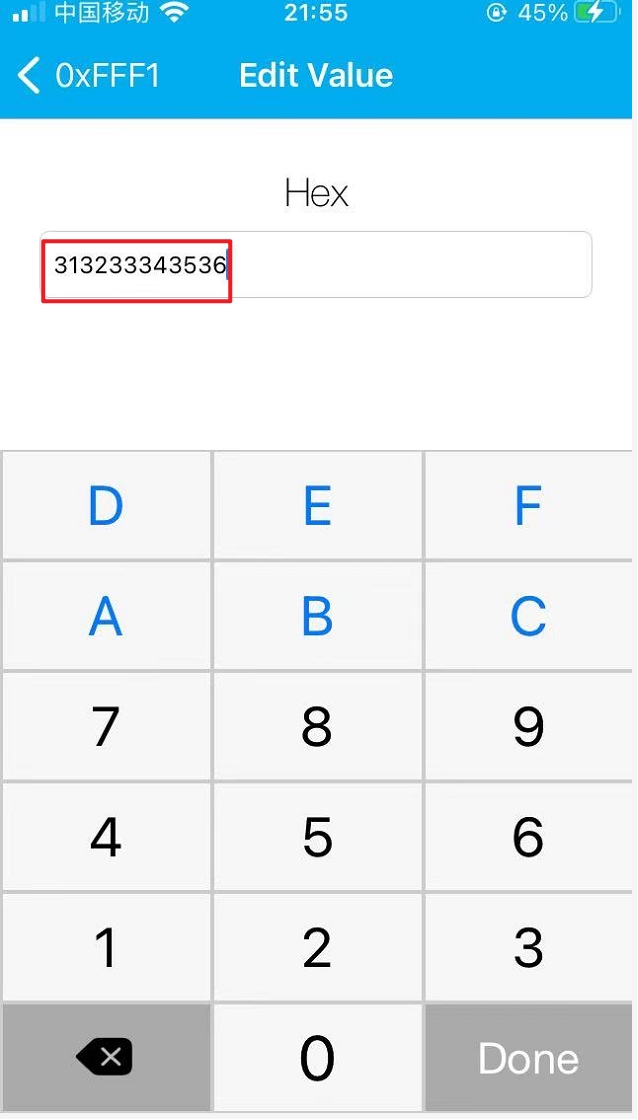

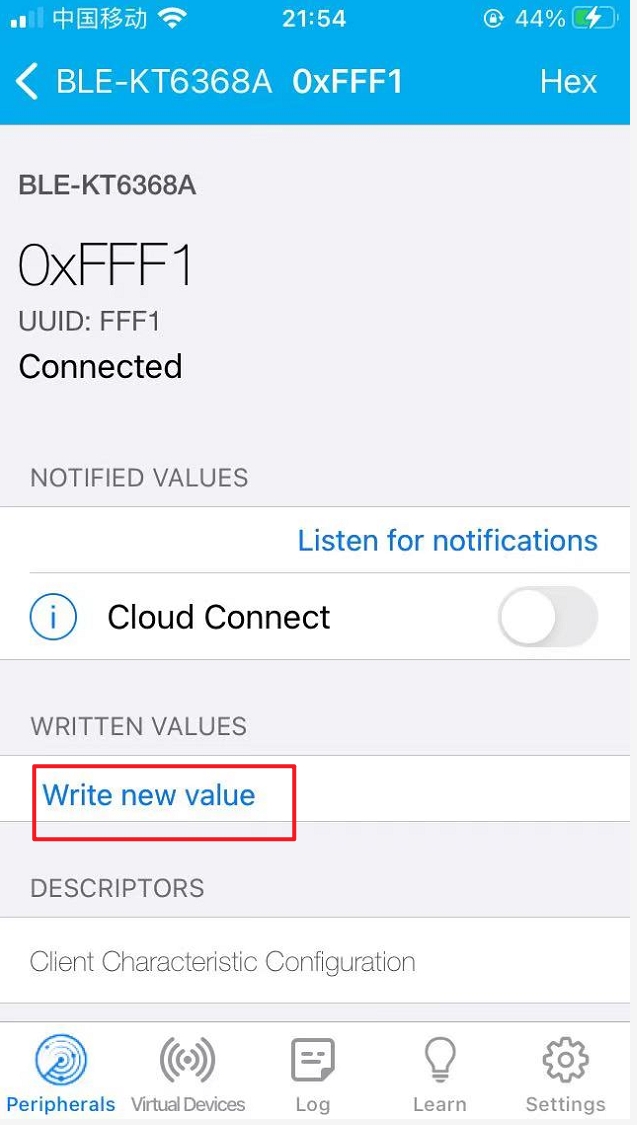

c) 手机给蓝牙板子发送数据

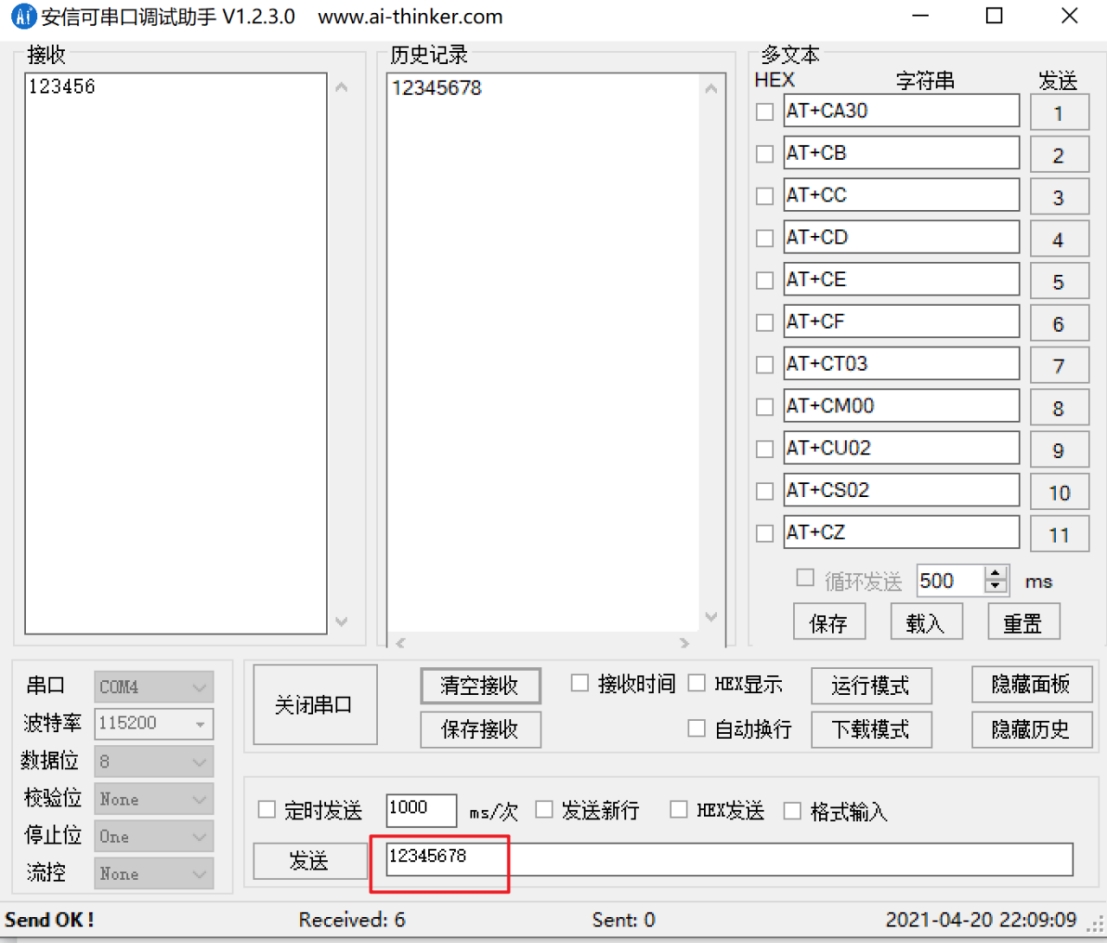

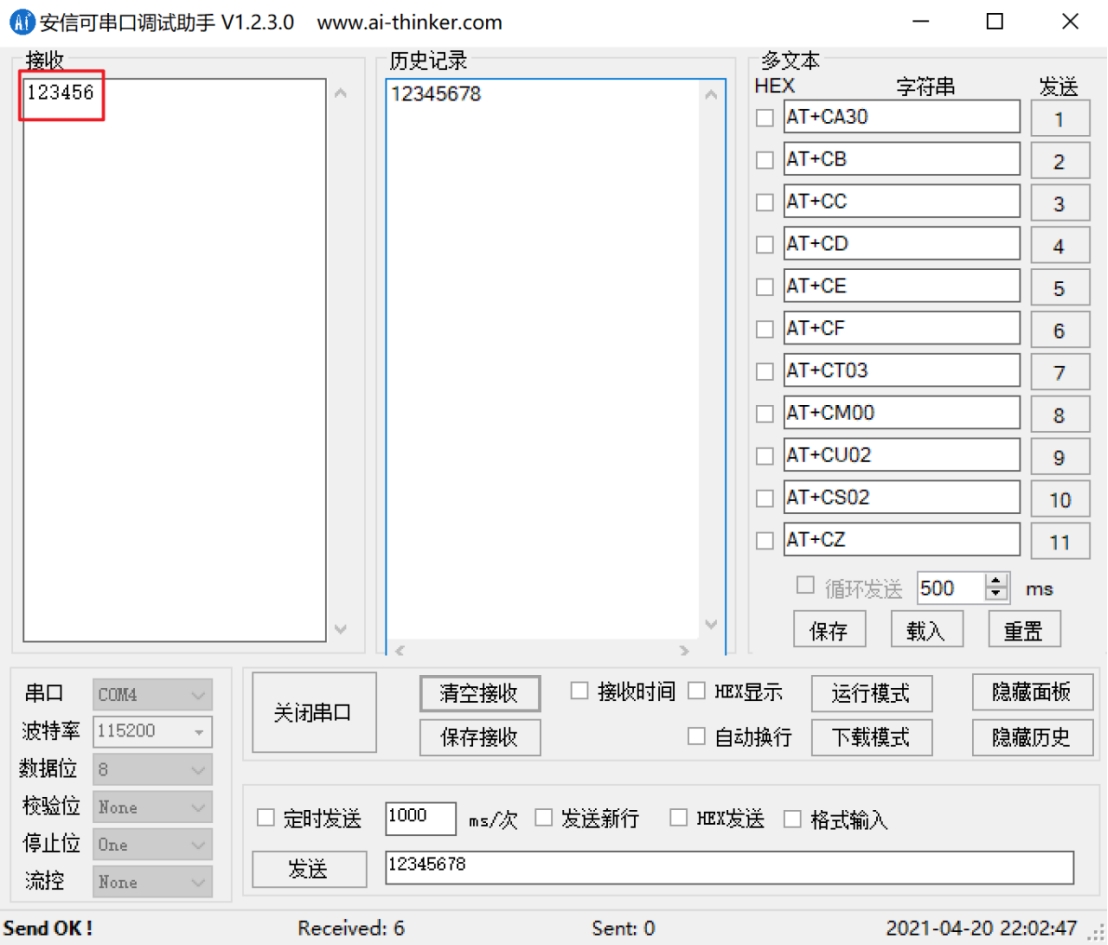

电脑端就可以看到发送的数据:


d) 板子蓝牙给手机发送数据

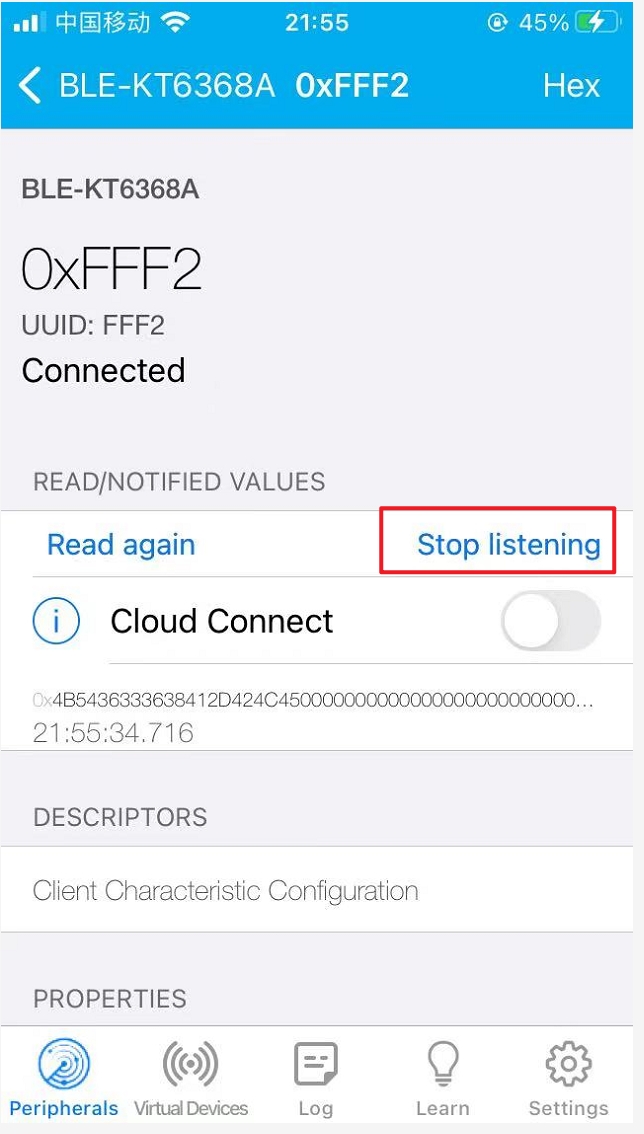

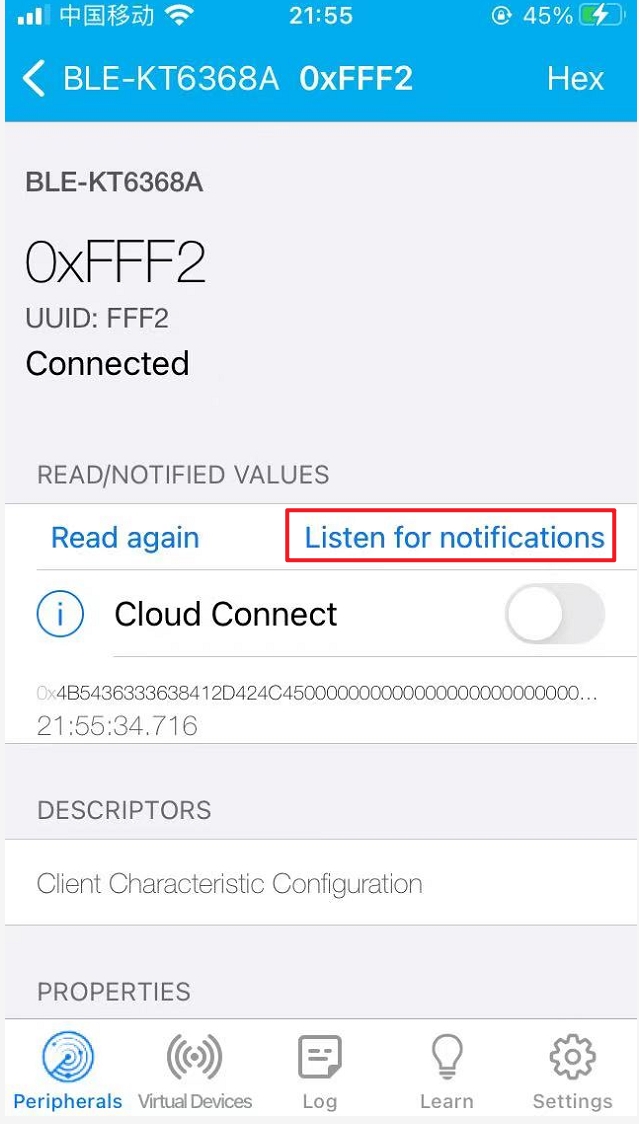

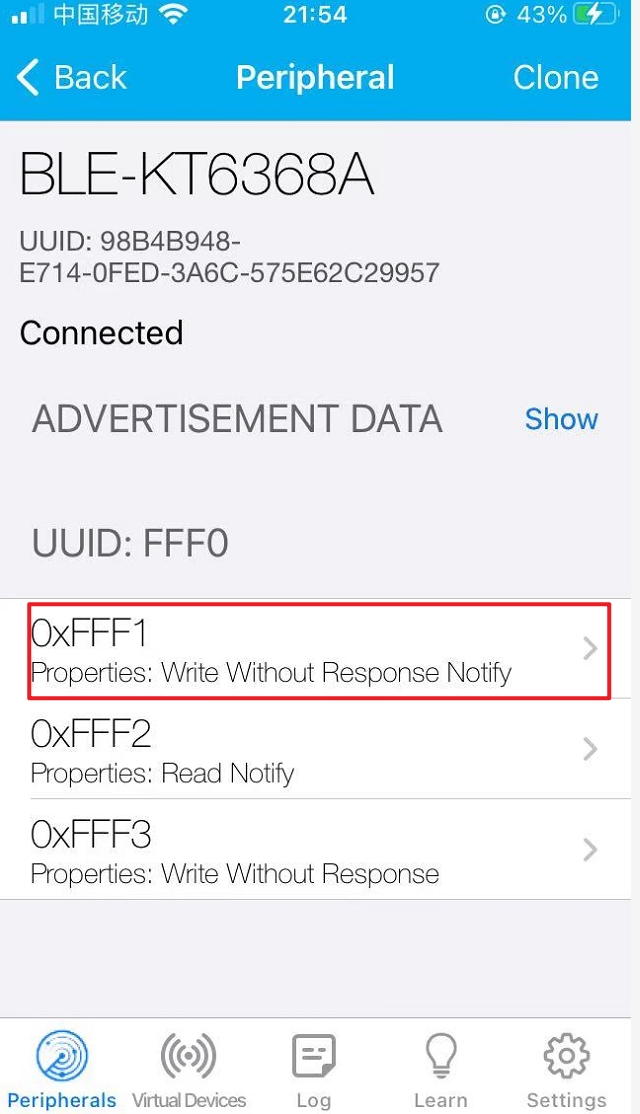

首先手机端打开Notify




电脑端通过串口调试助手发送数据

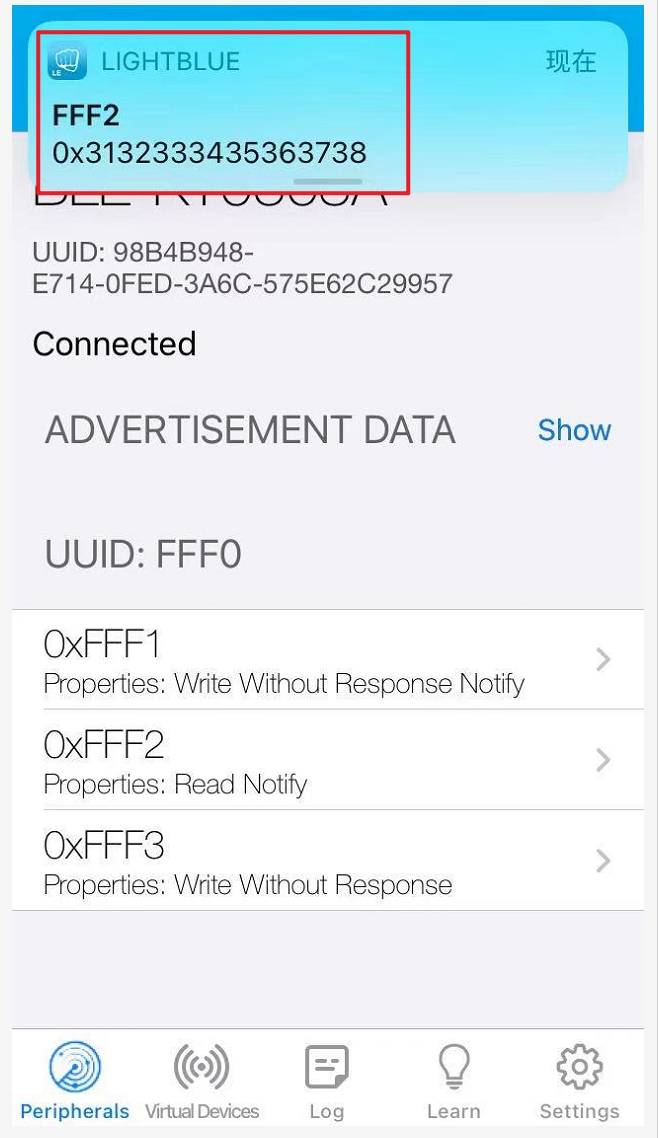

手机端就可以接收到对应的数据


这款芯片不愧为国人设计,充分理解广大工程师的心,简单易用,比常见的蓝牙SOC芯片使用要容易的太多。据说在自拍杆、防丢器等产品中大量使用。

在当前芯片普通缺货的背景下货源还很充足,确实可以作为一个蓝牙芯片备选。
