matlab绘制鸟类语谱图教程

一.配置语音箱

跳转这一篇文章有教程
配置语音箱

二.绘制语谱图

测试代码：

clear all; clc; close all;
[x,Fs]=audioread(['./mat_file/yunque/XC2' ...
    '86466 - 云雀 - Alauda arvensis.mp3']);   %读入数据文件
wlen=800; inc=80; win=hanning(wlen);% 设置帧长，帧移和窗函数
N=length(x); time=(0:N-1)/Fs;       % 计算时间
y=enframe(x,win,inc)';              % 分帧
fn=size(y,2);                       % 帧数
frameTime=(((1:fn)-1)*inc+wlen/2)/Fs; % 计算每帧对应的时间
W2=wlen/2+1; n2=1:W2;
freq=(n2-1)*Fs/wlen;                % 计算FFT后的频率刻度
Y=fft(y);                           % 短时傅里叶变换
clf                                 % 初始化图形
%=====================================================%

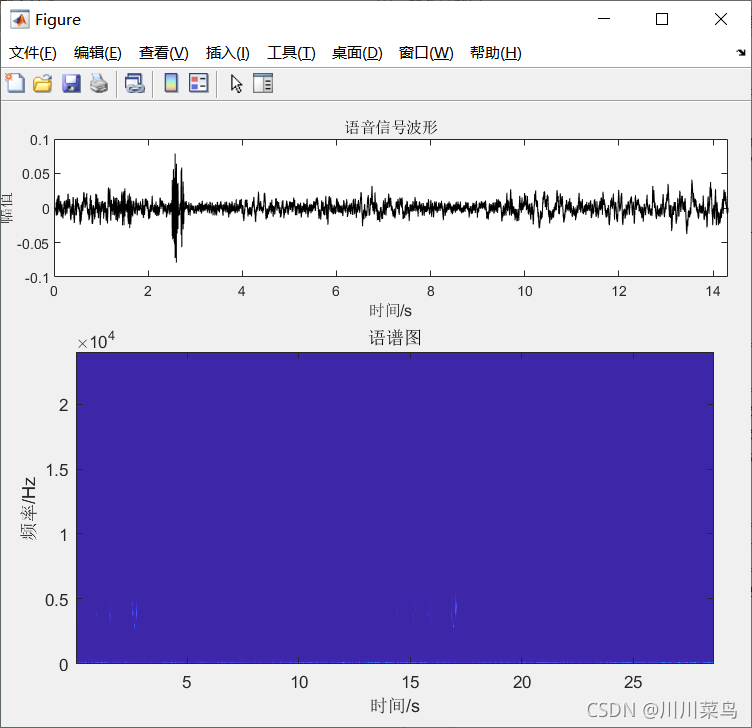

% Plot the STFT result              % 画出语谱图
%=====================================================%
set(gcf,'Position',[20 100 600 500]);
axes('Position',[0.1 0.1 0.85 0.5]);
imagesc(frameTime,freq,abs(Y(n2,:))); % 画出Y的图像
axis xy; ylabel('频率/Hz');xlabel('时间/s');
title('语谱图');
%=====================================================%
% Plot the Speech Waveform          % 画出语音信号的波形
%=====================================================%
axes('Position',[0.07 0.72 0.9 0.22]);
plot(time,x,'k');
xlim([0 max(time)]);
xlabel('时间/s'); ylabel('幅值');
title('语音信号波形');






1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28
