Kubernetes 集群可视化监控之Weave Scope

背景

在生产环境中 kubernetes 应用部署众多，需要一款可视化工具方便日常获知集群的实时状态，并为故障排查提供及时和准确的数据支持。在此背景下，Weaveworks 的项目 Weave Scope 应运而生，其是一款 Docker 和 Kubernetes 可视化监控工具。Scope 提供了至上而下的集群基础设施和应用的完整视图，用户可以轻松对分布式的容器化应用进行实时监控和问题诊断,以确保容器应用程序的稳定性和性能，通过查看容器上下文的度量/标记，以及原数据，在容器内部的进程之间可以轻松的确定运行服务消耗最多CPU/内存资源的容器，

官网地址：https://www.weave.works/docs/scope/latest/installing/

组件详解

功能

Weave Scope 可以监控 kubernetes 集群中的一系列资源的状态、资源使用情况、应用拓扑、scale、还可以直接通过浏览器进入容器内部调试等,其提供的功能包括:

• 交互式拓扑界面
• 图形模式和表格模式
• 过滤功能
• 搜索功能
• 实时度量
• 容器排错
• 插件扩展

组成

Weave Scope 由App和Probe 两部分组成:

• Probe Agent负责收集容器和宿主的信息，并发送给 App
• App 负责处理这些信息，并生成相应的报告，并以交互界面的形式展示

部署模式

• weave-scope-agent，集群每个节点上都会运行的 scope agent 程序，负责收集数据，其部署为DaemonSet模式。
• weave-scope-app，scope 应用，从 agent 获取数据，通过 Web UI 展示并与用户交互，其部署为Deployment模式。
• weave-scope-app，默认是 ClusterIP 类型，为了方便已通过kubectl edit修改为NodePort。

安装部署

$ kubectl apply -f "https://cloud.weave.works/k8s/scope.yaml?k8s-version=$(kubectl version | base64 | tr -d '\n')"


# 修改svc 为NodePort
$ kubectl patch svc $(kubectl get svc -n weave |grep weave-scope-app |awk '{print $1}') -p '{"spec":{"type": "NodePort"}}' -n weave

$ kubectl get svc -n weave |grep weave-scope-app
weave-scope-app   NodePort   10.96.49.99   <none>        80:32709/TCP   27d

# 查看weave 的pod
$ kubectl get pod -n weave -o wide
NAME                                        READY   STATUS    RESTARTS   AGE     IP               NODE                   NOMINATED NODE   READINESS GATES
weave-scope-agent-8qng5                     1/1     Running   0          11m     172.16.106.200   k8s-master.novalocal   <none>           <none>
weave-scope-agent-gq292                     1/1     Running   0          11m     172.16.106.203   k8s-node-3.novalocal   <none>           <none>
weave-scope-agent-kvcv5                     1/1     Running   0          11m     172.16.106.226   k8s-node-2.novalocal   <none>           <none>
weave-scope-agent-tzpwm                     1/1     Running   0          11m     172.16.106.227   k8s-node-1.novalocal   <none>           <none>
weave-scope-app-d54d4f97f-9mj7h             1/1     Running   0          7m35s   10.100.156.165   k8s-node-3.novalocal   <none>           <none>
weave-scope-cluster-agent-5c5dcc8cb-csjvs   1/1     Running   0          11m     10.100.156.167   k8s-node-3.novalocal   <none>           <none>

访问地址：http://node_ip:32709/

使用

资源对象查看

在此以 POD 资源对象为例，Weave Scope监控对象有进程、容器、pods、主机等，监控项有 cpu、内存、平均负载等。

图表方式

表格方式

对象资源使用情况

点击某个 pod，会展示状态、资源使用、进程等详细信息

日志信息

点击具体 POD 的 get logs 弹出 Terminal 窗口查看日志

描述信息

点击具体 POD上的 describe 通过 Terminal 来查看 POD 资源信息

资源伸缩

点击 deployment 类型的 Controllers，可以来 web 界面来扩展或缩小以及查看 POD 的数量及详细信息。

容器操作

可以对容器进行 attach、exec shell、restart、paus 和 stop 操作以及容器日志查看

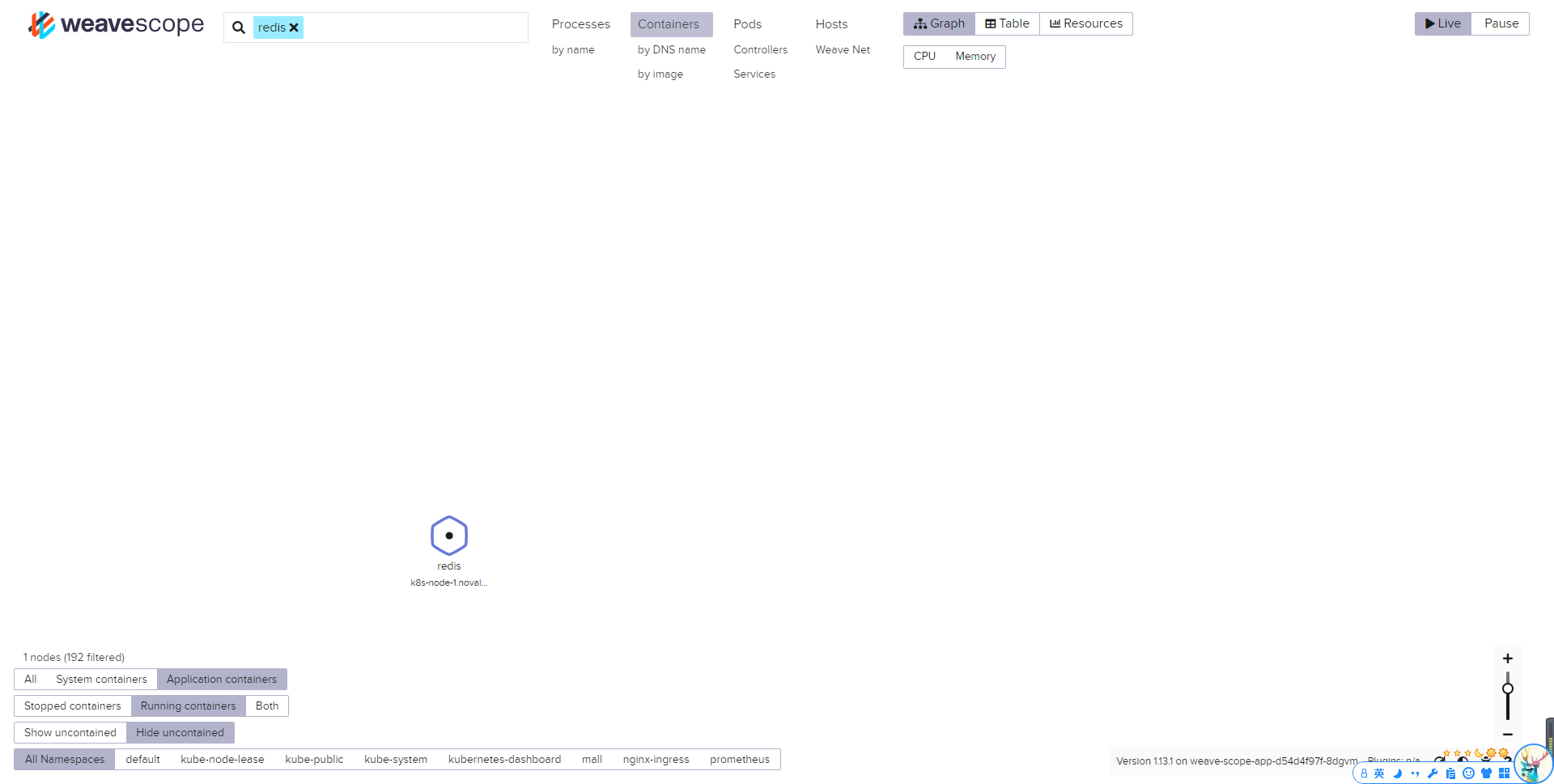

条件查询

左下角可按条件展示，有容器类型（系统或者应用）、容器状态（停止或者运行）、命名空间等。

搜索功能

名称

资源使用率

小结

weave scope 可以以其简洁的可视化为我们更生动形象的展现出service/controller/pod等资源对象的管理及简单的 Web UI 操作，方便故障排除及时定位。
