第三方平台告警接入、翻译、关联恢复

第1章简介

1.1 说明

本文档描述了如何通过SNMPTT，将中兴云桌面以及中兴云桌面存储SnmpTrap告警接入Zabbix，并对产生的告警汉化翻译，通过Zabbix标签功能实现自动关联恢复告警。

1.2 环境

组件	版本	描述
RedHat	7.5	操作系统版本
SNMPTT	1.4.2	SNMP Trap Translator处理SNMPTRAP
zabbix	5.0.5	zabbix 5.0.5
net-snmp	5.7.2	提供snmptrapd服务
ZXCLOUD	7.01.01.P878	中心云桌面应用平台

第2章接入中兴云桌面平台SNMPTRAP

2.1 导入ZTE桌面平台MIB

net-snmp组件默认只提供了通用的MIB文件，第三方私有MIB文件需要自行导入并配置搜索解析。

1. 创建自定义MIB目录

# mkdir /usr/share/snmp/mibs/ZTE/
# ls -l /usr/share/snmp/mibs/ZTE/
total 60
-rw-r--r-- 1 root root   907 Feb  9  2012 ZTE-IRP-MIB
-rw-r--r-- 1 root root 46864 Mar 23  2012 zxcomc-snmp-alarmirp-mib-v1.1.txt
-rw-r--r-- 1 root root  2962 Feb  9  2012 zxcomc-snmp-csirp-mib.txt
-rw-r--r-- 1 root root   907 Feb  9  2012 zxcomc-snmp-irp-common-mib.txt

2. 配置net-snmp加载自定义mib

#查看系统snmp模块默认加载配置路径
# net-snmp-config --snmpconfpath

#自定义第三方mib搜索目录
# cat /usr/local/net-snmp/snmp.conf
mibdirs +/usr/share/snmp/mibs/ZTE

#测试自定义地示范mib搜索是否正常
# snmptranslate -Dinit_mib .1.3 2>&1 |grep MIBDIR
# snmptranslate -On ZTE-ALARM-IRP-MIB::alarmCleared

2.2 转换MIB文件

MIB(SNMPTRAP)文件中定义了各种SNMPTRAP的通知信息，SNMPTT中可以使用工具snmpttconvertmib将所有包含snmp trap/notification信息的mib文件转换成相应的snmptt.conf.<vendor>文件,来实现SNMPTRAP信息的解析。

转换mib命令格式：

# snmpttconvertmib --in=path-to-mib --out=output-file-name –net_snmp_perl

提示: 转换结果会追加到output-file-name定义的文件中

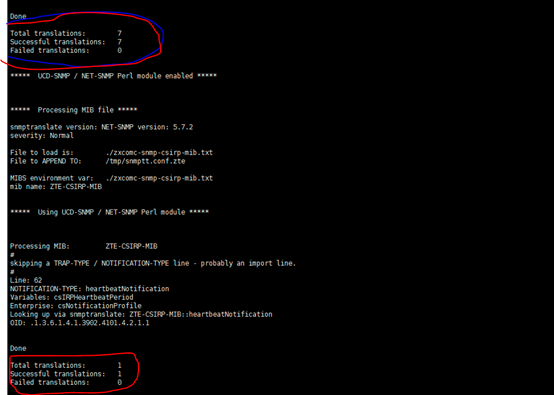

由于snmpttconvertmib不支持批量转换，可能需要通过脚本来进行批量转换。

# for f in $(grep -l -i "notification" ./*);do snmpttconvertmib -in="$f" -out=/tmp/snmptt.conf.zte --net_snmp_perl;done;

初始化转换后的配置文件

# sed  -r -i "s/^(FORMAT)/\1 ZBXTRAP \$aA/g" snmptt.conf.zte

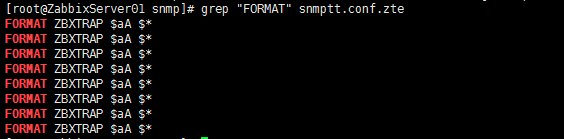

# grep "FORMAT" snmptt.conf.zte

每个 FORMAT 行都需要添加ZBXTRAP，否则ZABBIX无法解析,
关于SNMPTT更多用法,请参考官方文档

2.3 追加新增conf配置

将自定义转换的conf文件追加到SNMPTT配置文件中

# vim /etc/snmp/snmptt.ini
[TrapFiles]
# A list of snmptt.conf files (this is NOT the snmptrapd.conf file).  The COMPLETE path
# and filename.  Ex: '/etc/snmp/snmptt.conf'
snmptt_conf_files = <<END
/etc/snmp/snmptt.conf
/etc/snmp/snmptt.conf.zte
END

2.4 重启SNMPTT

# systemctl restart snmptt

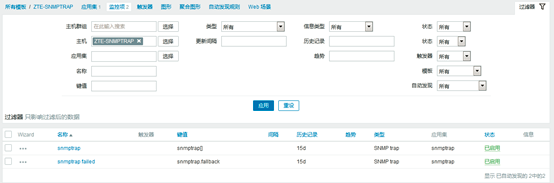

2.5 创建ZTE云桌面SNMPTRAP监控模板

提示：为了能够很快看到效果，创建了“snmptrap[]”不过滤任何关键字的监控项

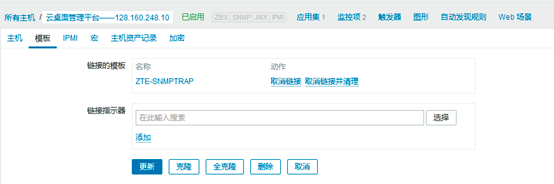

2.6 创建监控实例

提示：主机名称要和snmptt.conf.zte中定义的内置变量$aA保持一致

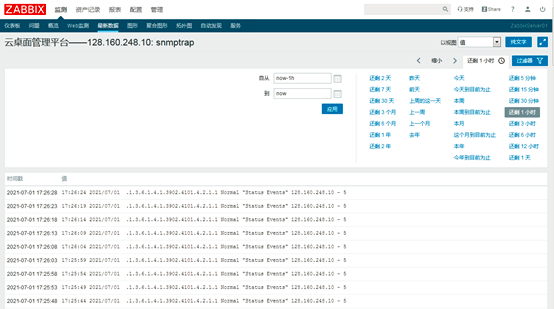

2.7 查看最新数据

至此，就完成了如何通过SNMPTT将第三方平台的SNMPTRAP信息集成到Zabbix的操作步骤。

在实际环境中，由于某些需求或者通过转换后的规则，SNMPTRAP信息可读性依然不高。例如：TRAP信息是全英文或者应用平台对TRAP信息进行了编码。

通过SNMPTT规则配置文件的EXEC和PREXEC属性，可以实现SNMPTRAP信息的汉化翻译或者解码(在应用案例中实现)等。根据MIB或转换后配置文件的描述，可以看出最新数据中的trap信息属于平台组件之间的心跳探测信息。

2.8 汉化翻译SNMPTRAP

1. 编辑配置文件，汉化相关oid信息

# vim /etc/snmp/snmptt.conf.zte
EVENT heartbeatNotification .1.3.6.1.4.1.3902.4101.4.2.1.1 "Status Events" Normal
FORMAT ZBXTRAP $aA "中兴云桌面平台-NMS系统与北向网管心跳检查，heartbeatNotification:$1"
SDESC

2. 重启SNMPTT

# systemctl restart snmptt

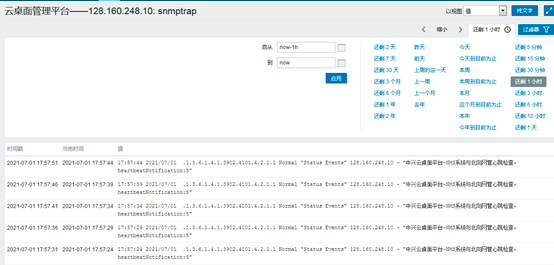

3. 查看汉化后的信息

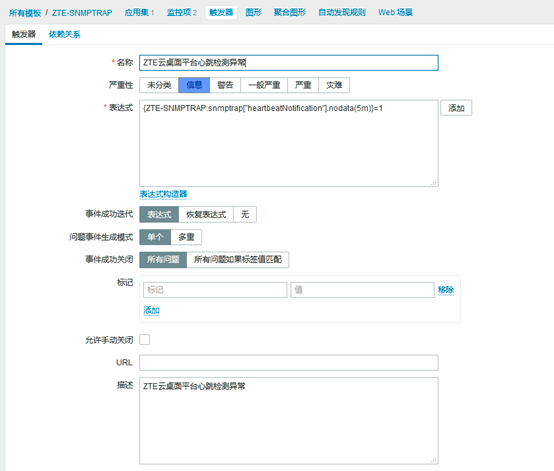

4. 创建触发器

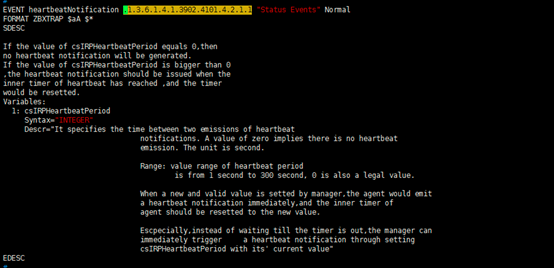

根据trap描述，心跳trap设置值0代表不发送心跳trap。设置值超过300不生效。如果没有最新数据则代表心跳异常，触发告警。

5. 触发SNMPTRAP告警

2.9 修改SNMPTRAP日志级别

1. 通过snmpttconvertmib工具转换后的trap日志事件，格式如下：

EVENT event_name event_OID "category" severity

FORMAT format_string

[EXEC command_string]

[NODES sources_list]

[MATCH [MODE=[or | and]] | [$n:[!][(    ) | n | n-n | > n]

[SDESC]
[EDESC]

通过修改severity，可以将需要关注的日志级别调高，例如：Critical，然后通过触发器函数regexp ()匹配对应严重性级别的日志。例如：

EVENT heartbeatNotification .1.3.6.1.4.1.3902.4101.4.2.1.1 "Status Events" Critical
FORMAT ZBXTRAP $aA "中兴云桌面平台-NMS系统与北向网管心跳检查，$N:$1"

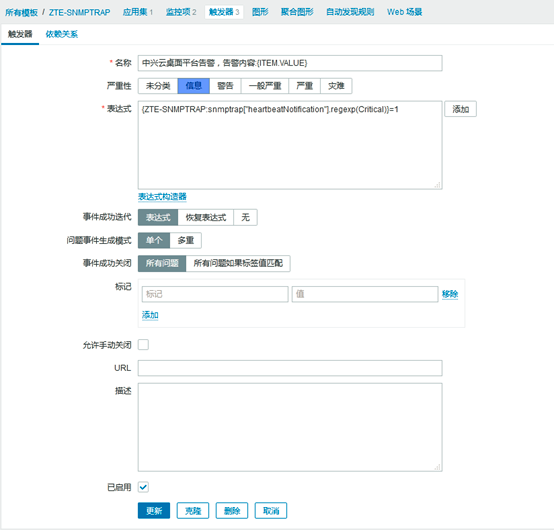

2. 创建指定事件级别触发器

3. 按照事件严重性触发告警

至此，完成了通过修改SNMPPT配置规则，来实现SNMPTRAP事件的汉化翻译和事件级别的调整。

2.10 SNMPTRAP恢复事件关联

对于周期性的SNMPTRAP信息，例如:平台组件之间的心跳TRAP。不存在恢复事件，只能通过有无数据来判断是否正常,实现告警恢复。

对于平台故障alarmNew信息，例如：磁盘读写异常,主机离线等。如果连续出现多条告警，新的TRAP事件就会将上一条TRAP事件信息冲掉，导致上一条告警被恢复。

如何防止事件被恢复或者通过相关恢复事件自动恢复？

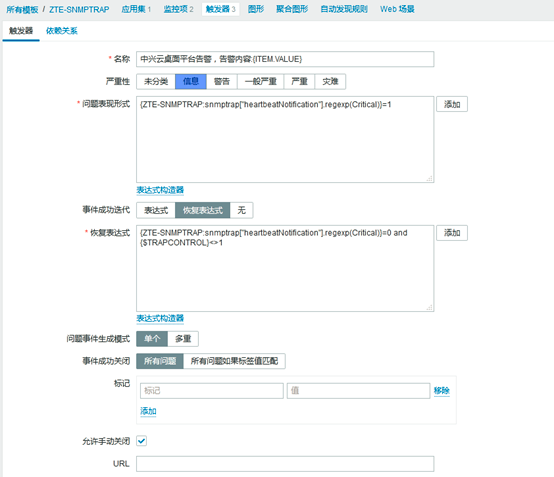

1. 防止事件被恢复

如果事件严重性较高，或者由于特定需求不允许被恢复。可以通过创建模板或者主机宏变量**{$TRAPCONTORL}=1来实现。

2. 通过恢复事件自动恢复已触发的告警

平台故障类事件和恢复事件，通常会在TRAP事件位置变量(例如：$14)中对应有一个相同alarmId。通过在Zabbix标签功能，提取事件的alarmId来实现事件的关联恢复。

# vim /etc/snmp/snmptt.conf.zte
   14: alarmId
     Syntax="OCTETSTR"
     Descr="This object represents an alarm in EMS using
                the private format of vendor"
 15: alarmCodeName
     Syntax="OCTETSTR"
     Descr="This object represents an alarm code name"

第3章应用案例

3.1 应用案例1：通过外部脚本转码翻译SNMPTRAP信息

3.1.1 案例描述

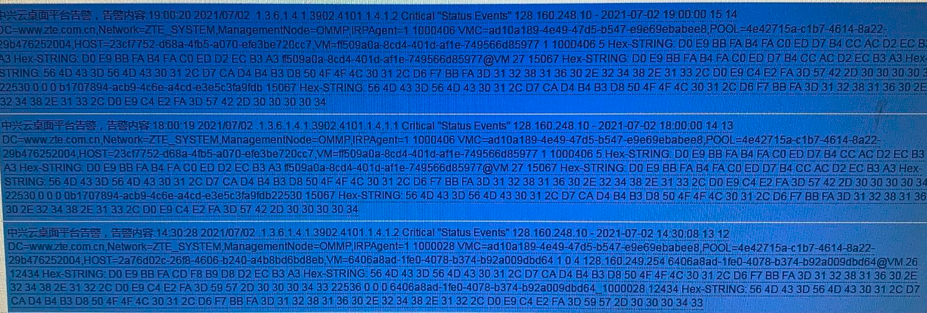

中兴云桌面snmptrap告警内容是hexstring格式并通过 “gb2312”进行编码，直接对接到zabbix中可读性很差。

通过SNMPTT中”EXEC”属性，自定义外部python脚本，将SNMPTRAP信息进行转码翻译后，再将翻译后的消息写回到SNMPTrapperFile定义的文件中，实现告警事件接入ZABBIX并提升SNMPTRAP信息可读性。

通过zabbix标签功能，提取告警信息中的alarmid,实现SNMPTRAP恢复事件关联恢复操作。

3.1.2 实现步骤

1. 创建解码脚本

# cat /etc/snmp/zte/translatetraptozbx.py
#!/usr/bin/python
# -*- coding:utf-8 -*-

#version:1.0
#user:jun
#description: convert hex-string to string
#

import sys
import time

# 定义日志信息
logtime=time.strftime('%H:%M:%S %Y/%m/%d',time.localtime())
snmptrapfile="/var/log/snmptt/snmptt.log"

# 将hex转换成中文,hex to gb2312
def hex_to_ascii(hex_str):
  try:
      hex_str = hex_str.replace('Hex-STRING', '').replace(':','').replace(' ', '').replace('0x', '').replace('\t', '').replace('\n', '')
      ascii_str = hex_str.decode('hex').decode('gb2312',errors='ignore')
  #except (TypeError):
  except :
      ascii_str = 'ZBXTRAP can not translate this message'

  return ascii_str

# 获取参数：IP [SNMPTRAP OIDS]，example:$aA $N $+*
if len(sys.argv) >= 4:

  ZBXTRAPHOST=sys.argv[1]
  EVENTTYPE=sys.argv[2]
  SNMPTRAPMESSAGE=''.join(sys.argv[3:])
  KEYWORD='enterprises.3902.4101.1.3.1.3'
  if KEYWORD in SNMPTRAPMESSAGE:
      alertmessage=SNMPTRAPMESSAGE.replace('enterprises','\nenterprises').split('\n')
      eventextnumber=alertmessage[1].replace('enterprises.3902.4101.1.3.1.3','').split(':')[0]
      eventtime=alertmessage[1].replace('enterprises.3902.4101.1.3.1.3'+eventextnumber+':','')
      eventseverity=alertmessage[9].replace('enterprises.3902.4101.1.3.1.6'+eventextnumber+':','').strip()

      alarmid=alertmessage[14].strip()
      # 告警等级转换
      if eventseverity=='1':
          severity="critical"
      elif eventseverity=='2':
          severity="critical"
      elif eventseverity=='3':
          severity="major"
      elif eventseverity=='4':
          severity="major"
      elif eventseverity=='5':
          severity="warning"
      elif eventseverity=='6':
          severity="cleared"
      else:
          severity="unknown"


      eventtheme=hex_to_ascii(alertmessage[15].replace('enterprises.3902.4101.1.3.1.14'+eventextnumber+':','').replace(' ',''))
      eventsource=hex_to_ascii(alertmessage[16].replace('enterprises.3902.4101.1.3.1.15'+eventextnumber+':','').replace(' ',''))

      zbxtrapmessage=logtime+" ZBXTRAP "+ZBXTRAPHOST+" "+eventtime+"-"+ZBXTRAPHOST+" "+EVENTTYPE+",alarmuuid:"+alarmid+",severity:"+severity+" "+eventtheme+" "+eventsource
      zbxtrapmessage2=zbxtrapmessage.encode("raw_unicode_escape").decode("raw_unicode_escape").encode("utf8")
      with open(snmptrapfile,'a+') as f:
          f.write(zbxtrapmessage2)
          f.write("\n")
          f.close()
      print zbxtrapmessage2

else:
 sys.exit()

2. 定义SNMPTRAP事件类型的格式化参数

在snmptt.conf.zte配置文件中修改ztedesktopalarmNew和ztedesktopalarmClear类型事件格式化参数

# vim /etc/snmp/snmptt.conf.zte
EVENT ztedesktopalarmNew .1.3.6.1.4.1.3902.4101.1.4.1.1 "Status Events" Normal
FORMAT  $aA $N "【中兴云桌面告警】$+*"
REGEX(\n)()g
REGEX(\(unknown\))()g
REGEX(\s+)(-)g
#
EXEC /etc/snmp/zte/translatetraptozbx.py $aA $N $+*


EVENT ztedesktopalarmCleared .1.3.6.1.4.1.3902.4101.1.4.1.2 "Status Events" Normal
FORMAT  $aA $N "【中兴云桌面告警】$+*"
REGEX(\n)()g
REGEX(\(unknown\))()g
REGEX(\s+)(-)g
#
EXEC /etc/snmp/zte/translatetraptozbx.py $aA $N $+*

3. 重启SNMPTT

# systemctl restart snmptt

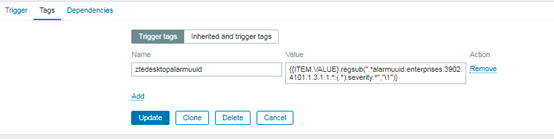

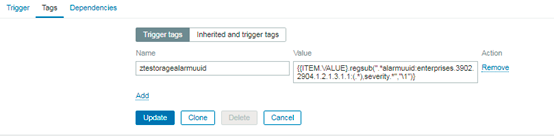

4. 提取TRAP事件的alarmId

云桌面的SNMPTRAP信息经过了转码脚本处理，对于同一个事件ztedesktopalarmNew（告警事件）和ztedesktopalarmClear(恢复事件)类型内容，都有一个相同的alarmuuid，提取事件信息中的alarmuuid作为标签ztedesktopalarmuuid的值。

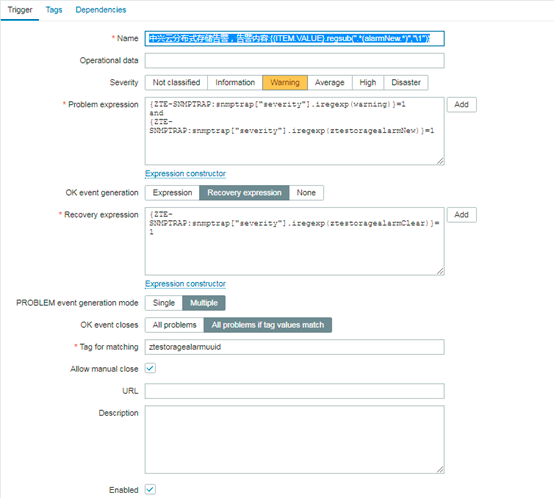

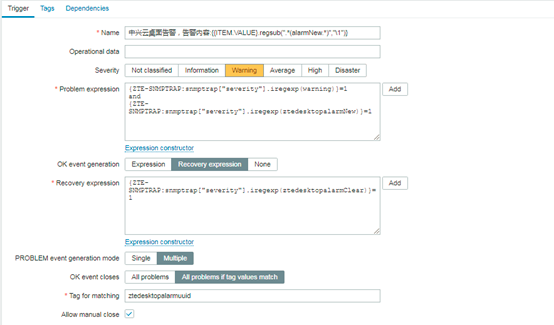

5. 根据触发器标签进行事件关联恢复

对已产生的SNMPTRAP事件，如果出现恢复事件(事件类型为：ztedesktopalarmClear)，则通过触发器标签来进行匹配ztedesktopalarmuuid，实现告警自动关闭。

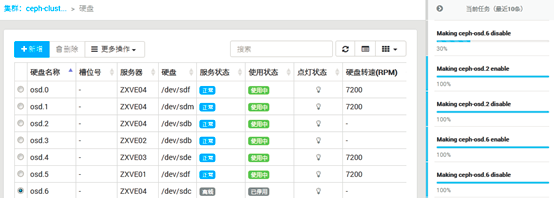

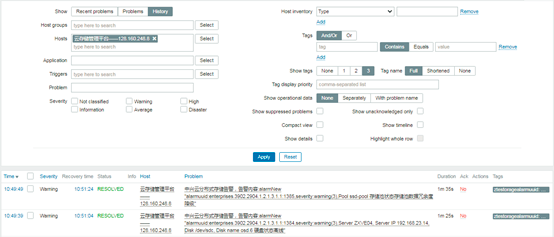

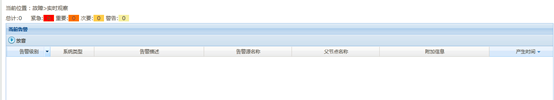

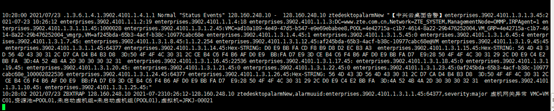

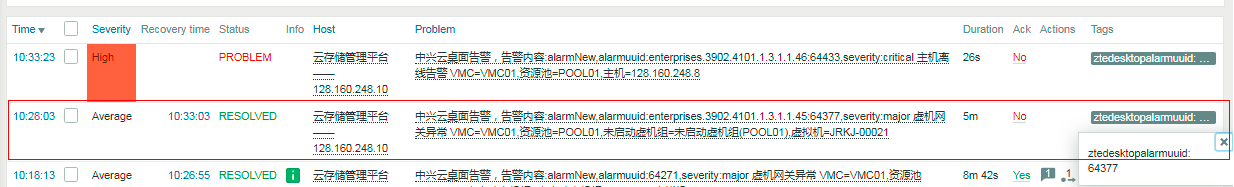

6.实现效果

3.2 应用案例2：通过预处理翻译SNMPTRAP信息

3.2.1 案例描述

中兴云分布式存储没有完整的mib文件，只提供了snmptrap事件类型的说明，根据oid描述，创建事件匹配规则。

通过SNMPTT配置规则文件中的PREEXEC属性，将事件等级(数字)转换成英文字符，将事件告警码转换成对应的中文描述。

3.2.2 实现步骤

1. 创建事件等级映射文件

# cat /etc/snmp/zte/variablemvaluemap_zte.txt
#alarmPerceivedSeverity
ztestoragealarmSeverity-1:critical
ztestoragealarmSeverity-2:serious
ztestoragealarmSeverity-3:warning
ztestoragealarmSeverity-4:prompt
ztestoragealarmSeverity-5:notice

2. 创建事件等级转换脚本

# cat /etc/snmp/zte/getvariablestring.sh
#!/bin/bash
LOGTIME=$(date "+%Y-%m-%d %H:%M:%S")
zte_variables_file='/etc/snmp/zte/variablemvaluemap_zte.txt'
zte_snmptt_log='/etc/snmp/zte/snmptt_preexec_zte.log'

if [ $# -ne 2 ];then
exit 2
fi

if [ -s $zte_variables ];then
value=$(grep -w "$1-$2" "$zte_variables_file"|grep -v "#"|awk -F':' '{print $2}')
if [ 'Z'"$value" != 'Z' ];then
   echo $value
else
   echo "unknown"
fi
else
echo "$LOGTIME zte variable map file is not found.File Format:<variabletype>:<variable>:<value>" >> $zte_snmptt_log
fi

#脚本需要传入两个参数:<alarmobject> <alarmseveritynumber>

3. 创建告警码说明映射文件

# cat /etc/snmp/zte/ztestorage_alarmcode.txt
100100#服务器网络网络异常#Critical
100101#服务器网络网络断链#Critical
100102#服务器状态下电#Critical
100103#服务器状态所有存储服务离线#Critical
100104#服务器状态处于维护模式#Info
100105#服务器版本版本与集群版本不一致#Warning
100106#服务器CPU 利用率超过 80%#Warning
100107#服务器CPU 利用率超过 90%#Critical
100108#服务器内存利用率超过 80%#Warning
100109#服务器内存利用率超过 90%#Critical
100110#服务器网络带宽利用率超过 80%#Warning
100111#服务器网络带宽利用率超过 90%#Critical
100114#硬盘状态离线#Critical
100115#硬盘状态处于维护模式#Info
100116#硬盘状态IO 读写慢#Warning
100118#硬盘状态SMART 检测Critical异常#Critical
100119#硬盘已用容量超过 50%#Warning
100120#硬盘已用容量超过 80%#Critical
100121#服务MON节点时钟未同步#Critical
100122#服务MON磁盘可用空间不足#Critical
100123#服务MON服务离线#Critical
100129#服务MGR服务离线#Critical
100130#服务AGENT服务离线#Critical
100131#集群状态IO 请求异常#Critical
100132#集群状态集群与管理系统连接中断#Critical
100133#集群状态处于维护模式#Info
100136#集群已用容量超过 50%#Warning
100137#集群已用容量超过 80%#Critical
100138#存储池状态存储池不可用#Critical
100139#存储池状态存储池数据冗余度降级#Critical
100140#存储池状态存储池数据重构中#Warning
100141#存储池已用容量超过 50%#Warning
100142#存储池已用容量超过 80%#Critical
100143#共享设备已用容量超过 50%#Warning
100144#共享设备已用容量超过 80%#Critical
100145#共享设备状态共享设备状态异常#Critical
100146#License有效期不足 30 天#Warning
100147#License有效期不足 7 天#Critical
100148#证书有效期不足 30 天#Warning
100149#证书有效期不足 7 天#Critical
100150#服务器状态主机名不一致#Critical
100151#服务器状态主机名含有非法字符#Critical
100152#服务器状态集群中主机名重复#Critical

4. 创建告警码转换脚本

# cat /etc/snmp/zte/ztestorage_transalarmcode.sh
#!/bin/bash
LOGTIME=$(date "+%Y-%m-%d %H:%M:%S")
ztestorage_alarmcode='/etc/snmp/zte/ztestorage_alarmcode.txt'
ztestorage_alarmcode_log='/etc/snmp/zte/ztestorage_alarmcode.log'

if [ $# -ne 1 ];then
  exit 2
fi

if [ -s $ztestorage_alarmcode ];then
  value=$(grep -w "$1" "$ztestorage_alarmcode"|grep -v "^#"|awk -F'#' '{print $2}')
  if [ 'Z'"$value" != 'Z' ];then
     echo $value
  else
     echo "$LOGTIME zte storage alarm code is not found." >> $ztestorage_alarmcode_log
  fi
else
  echo "$LOGTIME zte storage alarm code file is not found." >> $ztestorage_alarmcode_log
fi

#脚本需要传入一个参数:<alarmcode>，输出结果为告警码中文描述。

5. 定义云存储SNMPTRAP事件类型的解析参数

# cat /etc/snmp/snmptt.conf.zte
# 新增中兴云桌面分布式存储trap信息
EVENT ztestoragealarmNew .1.3.6.1.4.1.3902.2904.1.2.1.4.1.1 "Status Events" Normal
FORMAT ZBXTRAP $ar $N "alarmuuid:$+4,severity:$p1($9),$12 $p2"
PREEXEC /etc/snmp/zte/getvariablestring.sh ztestoragealarmSeverity $9
PREEXEC /etc/snmp/zte/ztestorage_transalarmcode.sh $13
##
SDESC

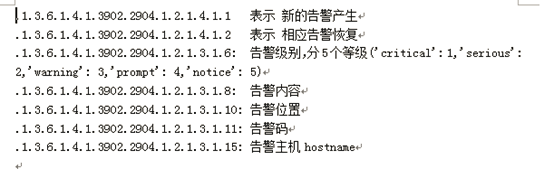

.1.3.6.1.4.1.3902.2904.1.2.1.4.1.1   表示 新的告警产生
.1.3.6.1.4.1.3902.2904.1.2.1.4.1.2   表示 相应告警恢复
.1.3.6.1.4.1.3902.2904.1.2.1.3.1.6:  告警级别，分5个等级('critical': 1,'serious': 2,'warning': 3,'prompt': 4,'notice': 5)
.1.3.6.1.4.1.3902.2904.1.2.1.3.1.8:  告警内容
.1.3.6.1.4.1.3902.2904.1.2.1.3.1.10: 告警位置
.1.3.6.1.4.1.3902.2904.1.2.1.3.1.11: 告警码
.1.3.6.1.4.1.3902.2904.1.2.1.3.1.15: 告警主机hostname
EDESC


EVENT ztestoragealarmClear .1.3.6.1.4.1.3902.2904.1.2.1.4.1.2 "Status Events" Normal
FORMAT ZBXTRAP $ar $N "alarmuuid:$+4,severity:$p1($9),$12 $p2"
##
PREEXEC /etc/snmp/zte/getvariablestring.sh ztestoragealarmSeverity $9
PREEXEC /etc/snmp/zte/ztestorage_transalarmcode.sh $13
SDESC
.1.3.6.1.4.1.3902.2904.1.2.1.4.1.1   表示 新的告警产生
.1.3.6.1.4.1.3902.2904.1.2.1.4.1.2   表示 相应告警恢复
.1.3.6.1.4.1.3902.2904.1.2.1.3.1.6:  告警级别，分5个等级('critical': 1,'serious': 2,'warning': 3,'prompt': 4,'notice': 5)
.1.3.6.1.4.1.3902.2904.1.2.1.3.1.8:  告警内容
.1.3.6.1.4.1.3902.2904.1.2.1.3.1.10: 告警位置
.1.3.6.1.4.1.3902.2904.1.2.1.3.1.11: 告警码
.1.3.6.1.4.1.3902.2904.1.2.1.3.1.15: 告警主机hostname
EDESC

6. 重启SNMPTT

# systemctl restart snmptt

7. 提取TRAP事件信息的alarmId

云存储的SNMPTRAP信息经过了预处理后写入snmptt日志，对于同一个事件ztestoragealarmNew（告警事件）和ztestoragealarmClear(恢复事件)类型内容都有一个相同的alarmuuid，提取事件信息中的alarmuuid作为标签ztestoragealarmuuid的值。
