        本篇博客,小菌为大家带来的是HDFS中NameNode的Fsimage与Edits的详解。

        在之前的分享中,我们在谈到NameNode的作用时,有一个作用就是管理文件系统的元数据。接下来小菌将先为大家带来的是NameNode元数据解析的过程。

NameNode元数据解析

NameNode元数据解析
（1）第一次启动namenode格式化后，创建fsimage和edits文件。如果不是第一次启动，直接加载edits和fsimage文件到内存。
（2）客户端对元数据进行增删改的请求。
（3）namenode记录操作日志，更新滚动日志。
（4）namenode在内存中对数据进行增删改查。

fsimage保存了最新的元数据检查点，在HDFS启动时加载fsimage的信息，包含了整个HDFS文件系统的所有目录和文件的信息。
对于文件来说包括了数据块描述信息、修改时间、访问时间等。
对于目录来说包括修改时间、访问权限控制信息(目录所属用户，所在组)等。
…
editlog主要是在NameNode已经启动情况下对HDFS进行的各种更新操作进行记录，HDFS客户端执行所有的写操作都会被记录到editlog中。
Fsimage，editlog主要用于在集群启动时将集群的状态恢复到关闭前的状态。
为了达到这个目的，集群启动时将Fsimage、editlog加载到内存中，进行合并，合并后恢复完成。

查看元数据目录的配置

先到达hadoop文件夹下
/export/servers/hadoop-2.6.0-cdh5.14.0/etc/hadoop
查看hdfs-site.xml信息
vim /hdfs-site.xml

<property>
  <name>dfs.namenode.name.dir</name>
     <value>
file:///export/servers/Hadoop-2.6.0-cdh5.14.0/HadoopDatas/namenodeDatas
</value>
</property>
<property>
   <name>dfs.namenode.edits.dir</name>
   <value>
file:///export/servers/Hadoop-2.6.0-cdh5.14.0/HadoopDatas/dfs/nn/edits
</value>
</property>






1

2

3

4

5

6

7

8

9

10

11

12


其中dfs.namenode.name.dir下的值为FSimage文件当中的文件信息路径,
        dfs.namenode.edits.dir下的值为editlog数据存放路径

FSimage文件当中的文件信息查看

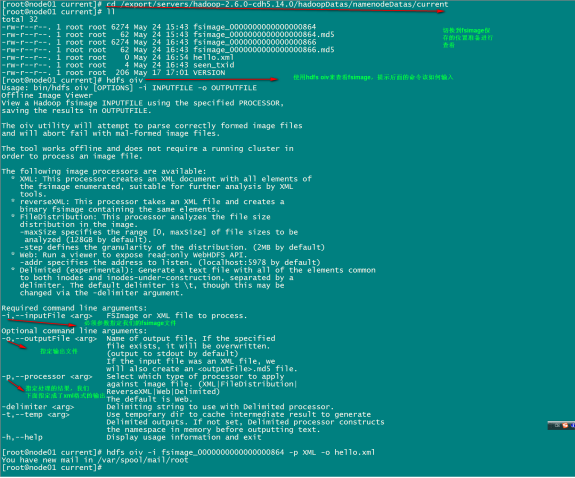

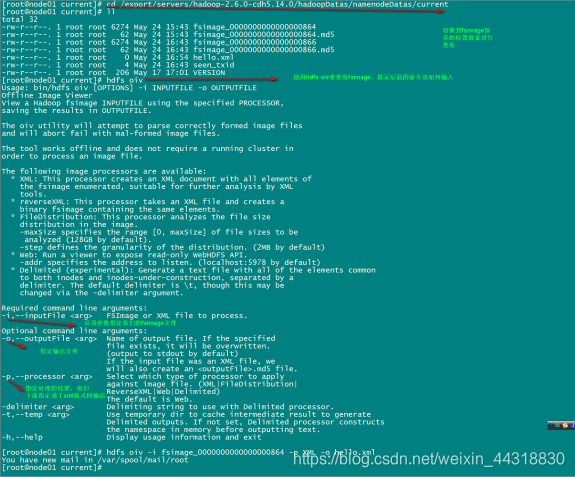

提示: 需要使用命令 hdfs oiv

`切换到fsimage目录下`
cd  /export/servers/Hadoop-2.6.0-cdh5.14.0/HadoopDatas/namenodeDatas/current
`把目录下的fsimage文件转换成xml格式的文件输出`
hdfs oiv -i fsimage_0000000000000000864 -p XML -o hello.xml






1

2

3

4

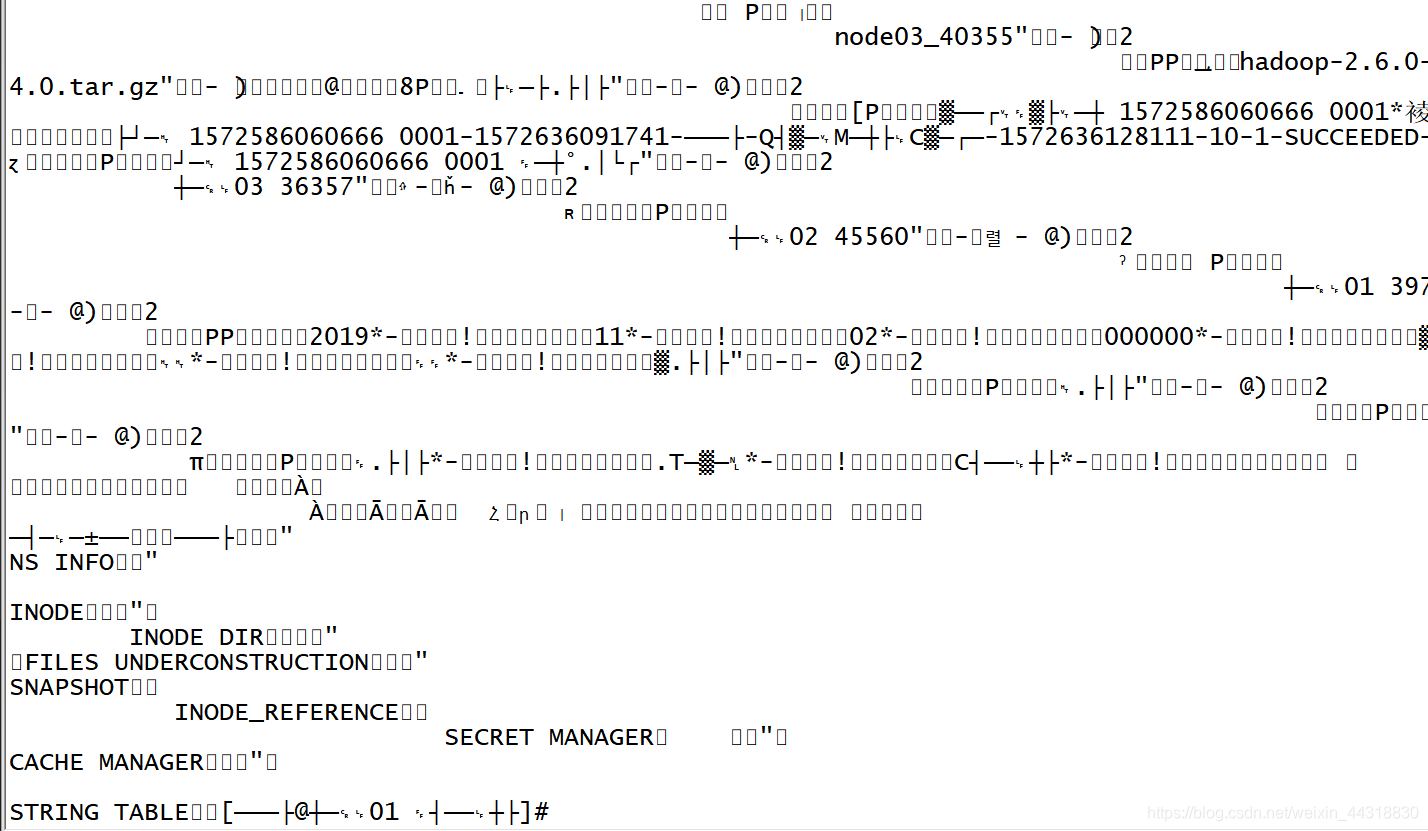

1.不转换成xml文件直接打开

文件和环境一起出现乱码现象,当前会话无法使用,需要再重新克隆一个会话!

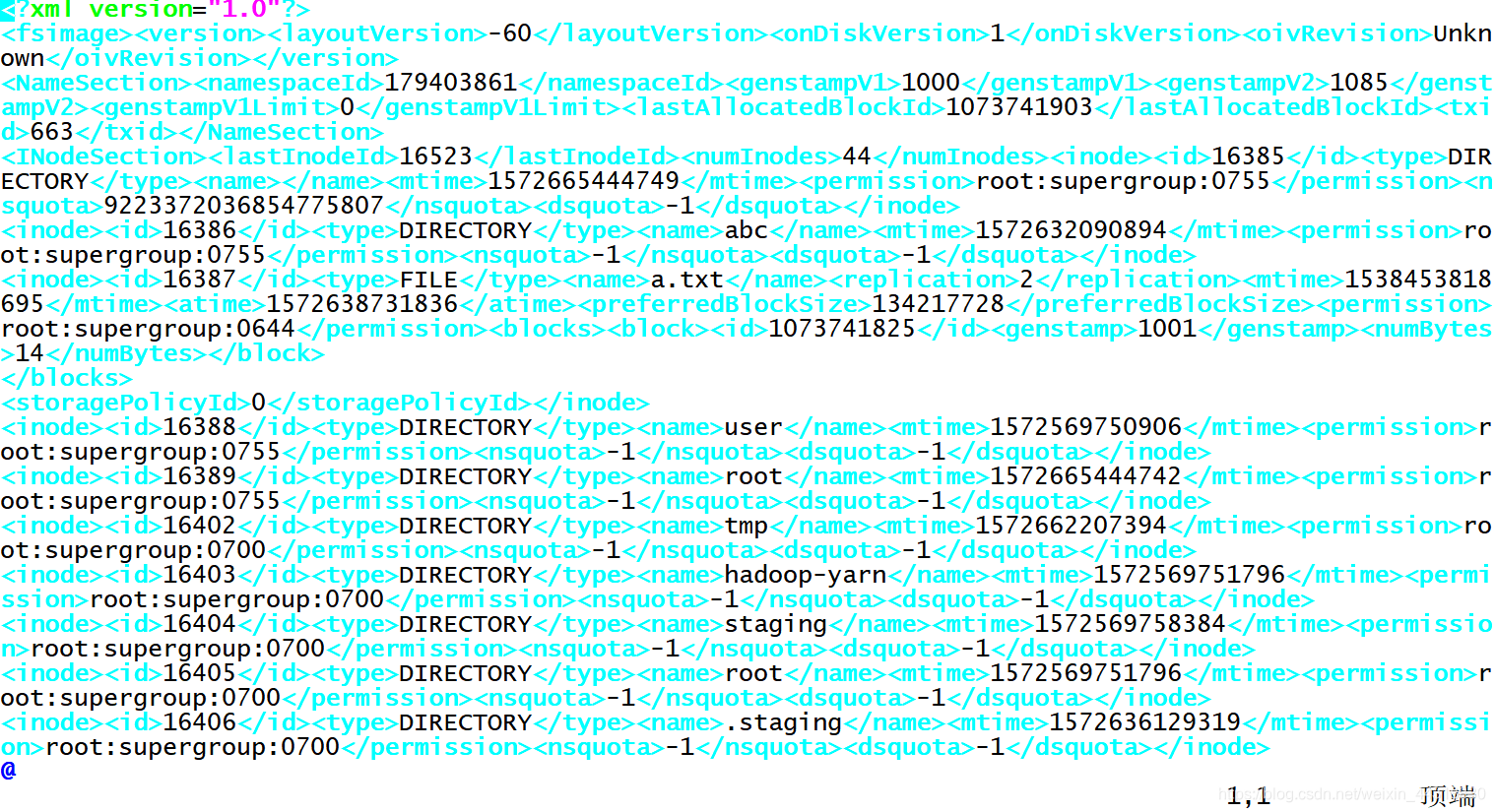

2.转换成xml文件打开

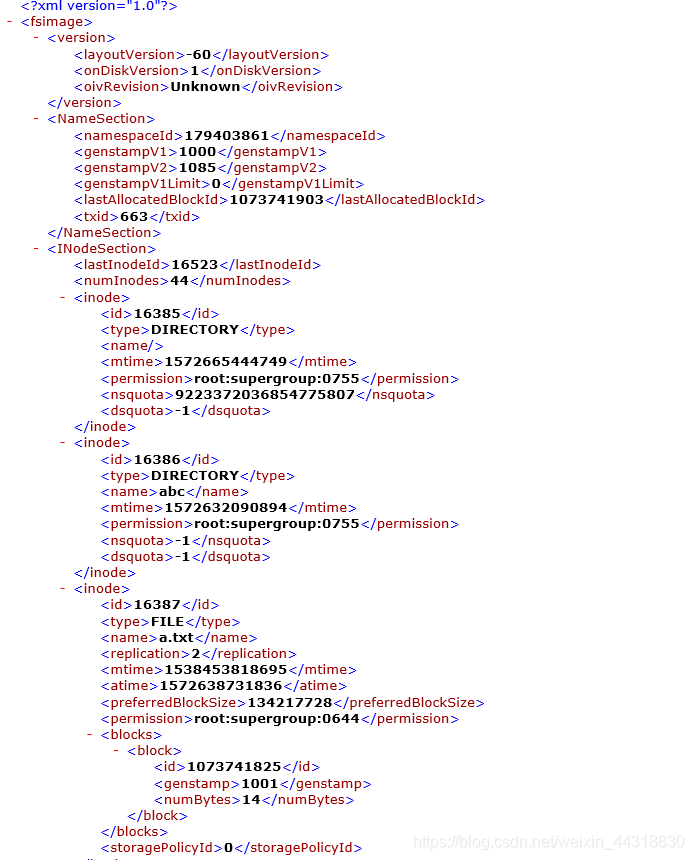

3.把转换后的xml文件上传到windows上打开

我们利用sz命令把linux上的文件上传到windows上,然后用浏览器打开。可以发现经过浏览器处理之后,xml整体结构看得更加清楚。

edits当中的文件信息查看

提示: 需要使用命令 hdfs oev

`切换到edits保存的目录下`
cd  /export/servers/hadoop-2.6.0-cdh5.14.0/hadoopDatas/dfs/nn/edits/current
`把目录下的edits文件转换成xml格式的文件输出`
hdfs oev -i  edits_0000000000000000865-0000000000000000866 -o myedit.xml -p XML






1

2

3

4


查看文件的方式与FSimage相似，这里不作过多介绍!

总结

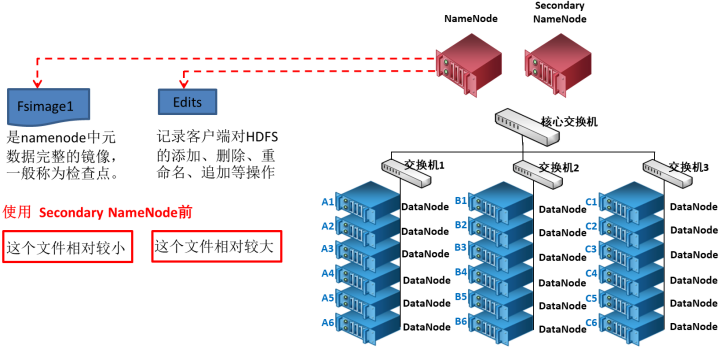

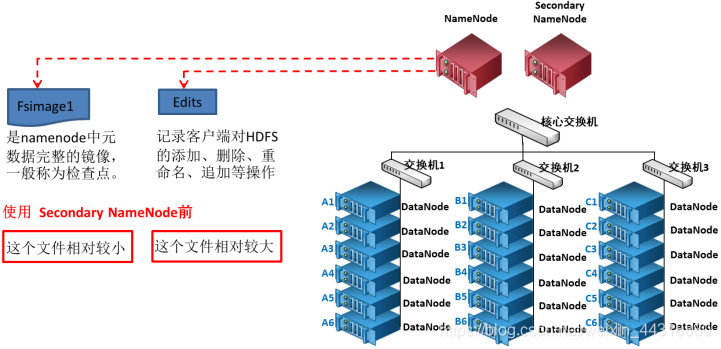

1.Fsimage 记录HDFS文件系统的镜像或快照（周期性记录）（此文件相对较小）
2.Edits 记录客户端对进行的所有的增、删、改、追加等操作（没有使用Secondary NameNode之前，不是周期性生成）（此文件相对较大）
3.Fsimage Edits作用：用于还原集群上次关闭时的状态。还原时将两个文件加载到内存，检查、合并最终生成 一个新的Fsimage 。原本的Edits失效。

本次的分享就到这里了,小伙伴们有什么疑惑或好的建议可以积极在评论区留言，小菌后续还会推出HDFS系列的其他内容，希望大家持续关注小菌ヾ(๑╹◡╹)ﾉ"！
