ChaoBlade 的实现原理

混沌工程的定义

根据混沌工程的principles，里面这样定义了：

Chaos Engineering is the discipline of experimenting on a system in
order to build confidence in the system’s capability to withstand
turbulent conditions in production.

中文翻译是这样的：

混沌工程是在分布式系统上进行实验的学科, 目的是建立对系统抵御生产环境中失控条件的能力以及信心。
英文中似乎没有分布式系统这个字眼，看来中文翻译的时候把范围说小了。

它有原则描述：

• 建立一个围绕稳定状态行为的假说
• 多样化真实世界的事件
• 在生产环境中运行实验
• 持续自动化运行实验
• 最小化爆炸半径

看着有些比较新鲜的词还挺有意思。也有人把它和异常测试、故障测试啥的给区分开来说明。要说还是得整概念，概念还是要先于技术的发展，给技术指导一个方向，而落地嘛，总是需要一些时间的。

据说阿里的 chaosblade 开源工具算是具有混沌工程特点的工具。下面看一下它的功能。

下载并解压

这个工具非常简单，下载解压就能用。

[gaolou@7dgroup2 ~]$ wget -c https://github.com/chaosblade-io/chaosblade/releases/download/v0.2.0/chaosblade-0.2.0.linux-amd64.tar.gz
[gaolou@7dgroup2 ~]$ tar zxvf chaosblade-0.2.0.linux-amd64.tar.gz

使用及实现

模拟CPU负载

[gaolou@7dgroup2 chaosblade-0.2.0]$ ./blade  create cpu fullload
{"code":200,"success":true,"result":"cb6300fd4899c537"}
[gaolou@7dgroup2 chaosblade-0.2.0]$

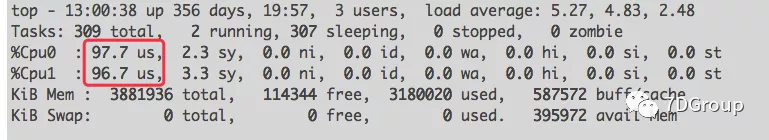

查看模拟效果：

通过上图可以看到确实实现了us CPU 使用率消耗的效果。

再来看一下它是怎么实现的。

burnCpu 这个方法里的。关键源码如下：

func runBurnCpu(ctx context.Context, cpuCount int, cpuPercent int, pidNeeded bool, processor string) int {
  args := fmt.Sprintf(`%s --nohup --cpu-count %d --cpu-percent %d`,
    path.Join(util.GetProgramPath(), burnCpuBin), cpuCount, cpuPercent)
  if pidNeeded {
    args = fmt.Sprintf("%s --cpu-processor %s", args, processor)
  }
  args = fmt.Sprintf(`%s > /dev/null 2>&1 &`, args)
  response := channel.Run(ctx, "nohup", args)
  if !response.Success {
    stopBurnCpuFunc()
    bin.PrintErrAndExit(response.Err)
  }
  if pidNeeded {
    // parse pid
    newCtx := context.WithValue(context.Background(), exec.ProcessKey, fmt.Sprintf("cpu-processor %s", processor))
    pids, err := exec.GetPidsByProcessName(burnCpuBin, newCtx)
    if err != nil {
      stopBurnCpuFunc()
      bin.PrintErrAndExit(fmt.Sprintf("bind cpu core failed, cannot get the burning program pid, %v", err))
    }
    if len(pids) > 0 {
      // return the first one
      pid, err := strconv.Atoi(pids[0])
      if err != nil {
        stopBurnCpuFunc()
        bin.PrintErrAndExit(fmt.Sprintf("bind cpu core failed, get pid failed, pids: %v, err: %v", pids, err))
      }
      return pid
    }
  }
  return -1
}

其他关联的代码就不帖了。总的来说，就是写了一个小程序把 CPU 消耗掉，这个功能一个 do while 就可以了。

模拟IO高

[root@7dgroup2 chaosblade-0.2.0]# ./blade create disk burn --write --read  --size 10 --count 1024  --timeout 300
{"code":200,"success":true,"result":"f026b3510722685d"}

查看模拟效果：

[root@7dgroup2 chaosblade-0.2.0]#

Device:         rrqm/s   wrqm/s     r/s     w/s    rkB/s    wkB/s avgrq-sz avgqu-sz   await r_await w_await  svctm  %util
vda               0.00    91.00  250.00  815.00 84892.00 92588.00   333.30    43.92   39.27   41.60   38.56   0.93  99.50
dm-0              0.00     0.00    0.00    0.00     0.00     0.00     0.00     0.00    0.00    0.00    0.00   0.00   0.00
dm-7              0.00     0.00    0.00    0.00     0.00     0.00     0.00     0.00    0.00    0.00    0.00   0.00   0.00

Device:         rrqm/s   wrqm/s     r/s     w/s    rkB/s    wkB/s avgrq-sz avgqu-sz   await r_await w_await  svctm  %util
vda               1.00   105.00  496.00  865.00 98012.00 92692.00   280.24    43.72   34.02   33.40   34.37   0.73  99.40
dm-0              0.00     0.00    0.00    0.00     0.00     0.00     0.00     0.00    0.00    0.00    0.00   0.00   0.00
dm-7              0.00     0.00    0.00    0.00     0.00     0.00     0.00     0.00    0.00    0.00    0.00   0.00   0.00

Device:         rrqm/s   wrqm/s     r/s     w/s    rkB/s    wkB/s avgrq-sz avgqu-sz   await r_await w_await  svctm  %util
vda               0.99   106.93  259.41  675.25 99853.47 91750.50   410.00    36.22   38.53   47.09   35.24   1.06  98.81
dm-0              0.00     0.00    0.00    0.00     0.00     0.00     0.00     0.00    0.00    0.00    0.00   0.00   0.00
dm-7              0.00     0.00    0.00    0.00     0.00     0.00     0.00     0.00    0.00    0.00    0.00   0.00   0.00

Device:         rrqm/s   wrqm/s     r/s     w/s    rkB/s    wkB/s avgrq-sz avgqu-sz   await r_await w_await  svctm  %util
vda               0.00    80.00  241.00 1103.00 116340.00 82296.00   295.59    44.06   33.03   47.92   29.78   0.74  99.90
dm-0              0.00     0.00    0.00    0.00     0.00     0.00     0.00     0.00    0.00    0.00    0.00   0.00   0.00
dm-7              0.00     0.00    0.00    0.00     0.00     0.00     0.00     0.00    0.00    0.00    0.00   0.00   0.00

从上面的结果来看，确实把 IO 给消耗掉了。下来我们看看它是怎么实现消耗的。

TID  PRIO  USER     DISK READ  DISK WRITE  SWAPIN     IO>    COMMAND
24036 be/4 root      104.55 M/s    0.00 B/s  0.00 % 99.99 % dd if=/dev/vda1 of=/dev/null~ iflag=dsync,direct,fullblock
24034 be/4 root        0.00 B/s  104.55 M/s  0.00 % 68.17 % dd if=/dev/zero of=/tmp/chao~bs=10M count=1024 oflag=dsync

通过查看 io 高的进程就可以看到这两个进程。也就是说，chaosblade 调用 dd 实现的 IO 高模拟。关键实现代码如下：

// write burn
func burnWrite(size, count string) {
  for {
    args := fmt.Sprintf(`if=/dev/zero of=%s bs=%sM count=%s oflag=dsync`, tmpDataFile, size, count)
    response := channel.Run(context.Background(), "dd", args)
    channel.Run(context.Background(), "rm", fmt.Sprintf(`-rf %s`, tmpDataFile))
    if !response.Success {
      bin.PrintAndExitWithErrPrefix(response.Err)
      return
    }
  }
}
// read burn
func burnRead(fileSystem, size, count string) {
  for {
    // "if" arg in dd command is file system value, but "of" arg value is related to mount point
    args := fmt.Sprintf(`if=%s of=/dev/null bs=%sM count=%s iflag=dsync,direct,fullblock`, fileSystem, size, count)
    response := channel.Run(context.Background(), "dd", args)
    if !response.Success {
      bin.PrintAndExitWithErrPrefix(fmt.Sprintf("The file system named %s is not supported or %s", fileSystem, response.Err))
    }
  }
}

一个读一个写。

模拟端口不通

模拟之前

(base) GaoLouMac:~ Zee$ telnet 101.201.210.163 9100
Trying 101.201.210.163...

Connected to 101.201.210.163.
Escape character is '^]'.

可以看到这个端口是通的

模拟端口不通

[root@7dgroup2 chaosblade-0.2.0]# ./blade create network drop --local-port 9100
{"code":200,"success":true,"result":"55321ca383ef272c"}
[root@7dgroup2 chaosblade-0.2.0]#

模拟之后

可以看到端口已经连不上了

(base) GaoLouMac:~ Zee$  telnet 101.201.210.163 9100
Trying 101.201.210.163...
telnet: connect to address 101.201.210.163: Operation timed out
telnet: Unable to connect to remote host
(base) GaoLouMac:~ Zee$

可是怎么实现的端口连不上呢？

实现代码

通过如下代码，可以看到，ChaosBlade 是通过 iptables 命令添加 drop 规则来实现的禁用端口。

以下代码在 dropnetwork.go 中可以看到：

if localPort != "" {
  channel.Run(ctx, "iptables", fmt.Sprintf(`-D INPUT -p tcp --dport %s -j DROP`, localPort))
  channel.Run(ctx, "iptables", fmt.Sprintf(`-D INPUT -p udp --dport %s -j DROP`, localPort))
}

iptables 配置：

[root@7dgroup2 chaosblade-0.2.0]# iptables -L -n|grep 9100
DROP       tcp  --  0.0.0.0/0            0.0.0.0/0            tcp dpt:9100
DROP       udp  --  0.0.0.0/0            0.0.0.0/0            udp dpt:9100
[root@7dgroup2 chaosblade-0.2.0]#

通过查询 iptables 记录，可以看到，ChaoBlade 添加了两条记录把 9100 端口的 tcp、udp 包都 drop 掉。大家注意一下，这个操作只是暂时生效，iptables 的文件中是没有记录的。

这种模拟效果是什么样呢？

模拟效果解析

模拟之前抓包结果：

[root@7dgroup2 ~]# tcpdump -i eth0 port 9000
tcpdump: verbose output suppressed, use -v or -vv for full protocol decode
listening on eth0, link-type EN10MB (Ethernet), capture size 65535 bytes
18:40:19.162485 IP 61.148.243.67.9485 > 7dgroup2.cslistener: Flags [S], seq 4090540787, win 65535, options [mss 1400,nop,wscale 5,nop,nop,TS val 1187658956 ecr 0,sackOK,eol], length 0
18:40:19.162592 IP 7dgroup2.cslistener > 61.148.243.67.9485: Flags [S.], seq 3080683668, ack 4090540788, win 28960, options [mss 1460,sackOK,TS val 871980746 ecr 1187658956,nop,wscale 7], length 0
18:40:19.202395 IP 61.148.243.67.9485 > 7dgroup2.cslistener: Flags [.], ack 1, win 4120, options [nop,nop,TS val 1187658998 ecr 871980746], length 0

// 上面是连接过程
// 下面是断开过程

18:40:51.771422 IP 61.148.243.67.9485 > 7dgroup2.cslistener: Flags [P.], seq 1:7, ack 1, win 4120, options [nop,nop,TS val 1187690315 ecr 871980746], length 6
18:40:51.771534 IP 7dgroup2.cslistener > 61.148.243.67.9485: Flags [.], ack 7, win 227, options [nop,nop,TS val 872013355 ecr 1187690315], length 0
18:40:51.772024 IP 7dgroup2.cslistener > 61.148.243.67.9485: Flags [P.], seq 1:99, ack 7, win 227, options [nop,nop,TS val 872013355 ecr 1187690315], length 98
18:40:51.772062 IP 7dgroup2.cslistener > 61.148.243.67.9485: Flags [F.], seq 99, ack 7, win 227, options [nop,nop,TS val 872013355 ecr 1187690315], length 0
18:40:51.821279 IP 61.148.243.67.9485 > 7dgroup2.cslistener: Flags [.], ack 99, win 4117, options [nop,nop,TS val 1187690362 ecr 872013355], length 0
18:40:51.821336 IP 61.148.243.67.9485 > 7dgroup2.cslistener: Flags [.], ack 100, win 4117, options [nop,nop,TS val 1187690362 ecr 872013355], length 0
18:40:51.821355 IP 61.148.243.67.9485 > 7dgroup2.cslistener: Flags [F.], seq 7, ack 100, win 4117, options [nop,nop,TS val 1187690364 ecr 872013355], length 0
18:40:51.821380 IP 7dgroup2.cslistener > 61.148.243.67.9485: Flags [.], ack 8, win 227, options [nop,nop,TS val 872013404 ecr 1187690364], length 0

从上面的结果来看，没有创建 iptable 规则之前，通讯完全正常
标准的 tcp 握手和挥手的过程呀

模拟之后抓包结果

18:43:12.531311 IP 61.148.243.67.9486 > 7dgroup2.cslistener: Flags [S], seq 899103396, win 65535, options [mss 1400,nop,wscale 5,nop,nop,TS val 1187826295 ecr 0,sackOK,eol], length 0
18:43:13.551168 IP 61.148.243.67.9486 > 7dgroup2.cslistener: Flags [S], seq 899103396, win 65535, options [mss 1400,nop,wscale 5,nop,nop,TS val 1187827296 ecr 0,sackOK,eol], length 0
18:43:14.611149 IP 61.148.243.67.9486 > 7dgroup2.cslistener: Flags [S], seq 899103396, win 65535, options [mss 1400,nop,wscale 5,nop,nop,TS val 1187828296 ecr 0,sackOK,eol], length 0
18:43:15.582777 IP 61.148.243.67.9486 > 7dgroup2.cslistener: Flags [S], seq 899103396, win 65535, options [mss 1400,nop,wscale 5,nop,nop,TS val 1187829296 ecr 0,sackOK,eol], length 0
18:43:16.622832 IP 61.148.243.67.9486 > 7dgroup2.cslistener: Flags [S], seq 899103396, win 65535, options [mss 1400,nop,wscale 5,nop,nop,TS val 1187830296 ecr 0,sackOK,eol], length 0
18:43:17.654309 IP 61.148.243.67.9486 > 7dgroup2.cslistener: Flags [S], seq 899103396, win 65535, options [mss 1400,nop,wscale 5,nop,nop,TS val 1187831296 ecr 0,sackOK,eol], length 0
18:43:19.691527 IP 61.148.243.67.9486 > 7dgroup2.cslistener: Flags [S], seq 899103396, win 65535, options [mss 1400,nop,wscale 5,nop,nop,TS val 1187833296 ecr 0,sackOK,eol], length 0
18:43:23.741290 IP 61.148.243.67.9486 > 7dgroup2.cslistener: Flags [S], seq 899103396, win 65535, options [mss 1400,nop,wscale 5,nop,nop,TS val 1187837296 ecr 0,sackOK,eol], length 0
18:43:31.761123 IP 61.148.243.67.9486 > 7dgroup2.cslistener: Flags [S], seq 899103396, win 65535, options [mss 1400,nop,wscale 5,nop,nop,TS val 1187845296 ecr 0,sackOK,eol], length 0
18:43:48.062869 IP 61.148.243.67.9487 > 7dgroup2.cslistener: Flags [S], seq 899103396, win 65535, options [mss 1400,nop,wscale 5,nop,nop,TS val 1187861296 ecr 0,sackOK,eol], length 0
18:44:20.852129 IP 61.148.243.67.9705 > 7dgroup2.cslistener: Flags [S], seq 899103396, win 65535, options [mss 1400,sackOK,eol], length 0

创建 iptables 之后，我们照样执行尝试连接的动作。看到服务端还是抓到了syn 包的

（看到这里，我想有点安全意识的人都知道风险在哪了吧，攻击场景立即在脑子里跳出来了）

在线上环境中，在这个层面把tcp握手就断掉的真实应用的问题场景还是非常少的。tcp半连接有问题的时候，才可能出现这种情况。

如果要想模拟应用层面的 connection 问题，ChaosBlade 做不到的。

丢包模拟

模拟命令

[root@7dgroup2 chaosblade-0.2.0]# ./blade create network loss --interface eth0 --percent 50
{"code":200,"success":true,"result":"c29053229c16c839"}
[root@7dgroup2 chaosblade-0.2.0]#

丢包效果

(base) GaoLouMac:~ Zee$ ping 101.201.210.163
PING 101.201.210.163 (101.201.210.163): 56 data bytes
64 bytes from 101.201.210.163: icmp_seq=0 ttl=50 time=95.615 ms
64 bytes from 101.201.210.163: icmp_seq=1 ttl=50 time=78.823 ms
Request timeout for icmp_seq 2
Request timeout for icmp_seq 3
64 bytes from 101.201.210.163: icmp_seq=4 ttl=50 time=127.879 ms
64 bytes from 101.201.210.163: icmp_seq=5 ttl=50 time=123.282 ms
64 bytes from 101.201.210.163: icmp_seq=6 ttl=50 time=129.193 ms
Request timeout for icmp_seq 7
Request timeout for icmp_seq 8
64 bytes from 101.201.210.163: icmp_seq=9 ttl=50 time=123.712 ms
Request timeout for icmp_seq 10
64 bytes from 101.201.210.163: icmp_seq=11 ttl=50 time=36.746 ms
64 bytes from 101.201.210.163: icmp_seq=12 ttl=50 time=114.155 ms
Request timeout for icmp_seq 13
Request timeout for icmp_seq 14
64 bytes from 101.201.210.163: icmp_seq=15 ttl=50 time=91.469 ms
Request timeout for icmp_seq 16
64 bytes from 101.201.210.163: icmp_seq=17 ttl=50 time=56.911 ms
64 bytes from 101.201.210.163: icmp_seq=18 ttl=50 time=113.380 ms
Request timeout for icmp_seq 19

代码实现

// addQdiscForLoss
func addQdiscForLoss(channel exec.Channel, ctx context.Context, netInterface string, percent string) *transport.Response {
  // invoke tc qdisc add dev ${networkPort} root handle 1: prio bands 4
  response := channel.Run(ctx, "tc", fmt.Sprintf(`qdisc add dev %s root handle 1: prio bands 4`, netInterface))
  if !response.Success {
    // invoke stop
    stopLossNetFunc(netInterface)
    bin.PrintErrAndExit(response.Err)
    return response
  }
  response = channel.Run(ctx, "tc", fmt.Sprintf(`qdisc add dev %s parent 1:4 handle 40: netem loss %s%%`, netInterface, percent))
  if !response.Success {
    // invoke stop
    stopLossNetFunc(netInterface)
    bin.PrintErrAndExit(response.Err)
    return response
  }
  return response
}

通过以上代码，可以看到 ChaosBlade 是通过 traffic control 添加过滤器队列、分类、过滤器来实现的。也就是 tc 的 netem loss。

模拟网络延时

模拟命令

[root@7dgroup2 chaosblade-0.2.0]# ./blade create network delay --interface eth0 --time 3000
{"code":200,"success":true,"result":"b9e568d93dcbb5cb"}
[root@7dgroup2 chaosblade-0.2.0]#

模拟效果

(base) GaoLouMac:~ Zee$ telnet 101.201.210.163 9100
Trying 101.201.210.163...

// 这里有三秒的延时

Connected to 101.201.210.163.
Escape character is '^]'.

代码实现

func startDelayNet(netInterface, time, offset, localPort, remotePort, excludePort string) {
  ctx := context.Background()
  // assert localPort and remotePort
  if localPort == "" && remotePort == "" && excludePort == "" {
    response := channel.Run(ctx, "tc", fmt.Sprintf(`qdisc add dev %s root netem delay %sms %sms`, netInterface, time, offset))
    if !response.Success {
      bin.PrintErrAndExit(response.Err)
    }
    bin.PrintOutputAndExit(response.Result.(string))
    return
  }
  response := addQdiscForDelay(channel, ctx, netInterface, time, offset)
  if localPort == "" && remotePort == "" && excludePort != "" {
    response = addExcludePortFilterForDelay(excludePort, netInterface, response, channel, ctx)
    bin.PrintOutputAndExit(response.Result.(string))
    return
  }
  response = addLocalOrRemotePortForDelay(localPort, response, channel, ctx, netInterface, remotePort)
  bin.PrintOutputAndExit(response.Result.(string))
}

通过以上代码，可以看到 ChaosBlade 是也是通过 traffic control 添加过滤器队列、分类、过滤器来实现的网络延时。也就是 tc 的netem delay。

也即是 ChaosBalde 是通过将 tc 来实现的模拟丢包和延时。

总结

这个 chaosblade 实际上可以看做是一个工具集，集成了各种小工具。

混沌的帽子在这个工具，现在套着还是有点大。要想用它来实现上千上万个节点的模拟，还需要各种集成配置，远程执行等工具的配合。

大家再回过头来看看上面写的混沌工程定义的原则。这些模拟有没有符合这些原则呢？如果各位有处理生产环境的经验的话，会知道，这样的模拟，其实和真实环境下的 CPU 高、IO 高的逻辑还是有不同的。

通常我们说一个应用程序的在CPU高的情况下是否能保持健壮。有两种含义：

• 其他程序在消耗CPU较高的情况下，被测试的程序是否能保持健壮。

• 是指的是这个应用本身的代码消耗了大量CPU的情况下，被测试程序是否能保持健壮。

有处理过生产类似问题的朋友们会知道，第一种情况，除了部署上的不合理会出现之外，几乎是看不到的。chaosblade其实是模拟的这种情况。而第二种情况，chaosblade 现在还是做不到的。

但第二种情况却是测试过程中的重点。

其实英文中的 chaos 的含义是混乱。这和中文的混沌是非常不同的概念，现在这个概念被翻译成混沌，真是拉低了混沌这个词本身该有的寓意。

而混沌工程是什么呢，在各个层面又要如何实现呢？其实不是工具有多难实现的问题。而是在具体的实现逻辑是什么？是否真实描述生产场景？

所以最核心的是场景设计
