Linux系列：Linux网络配置详解！

目录

1、知识引入
2、桥接模式（vmnet0给桥接模式提供网络支持）
3、NAT模式（vmnet8给NAT模式提供网络支持）
4、仅主机模式（vmnet1给仅主机模式模式提供网络支持的）
5、NAT模式的网络配置步骤

1、知识引入

虚拟机连接宿主机（物理机）、连接Internet，总共有以下3中配置方式：

• (a) 桥接模式；
• (b) NAT模式；
• © 仅主机模式

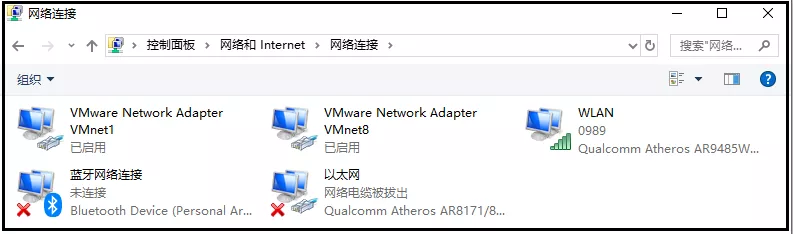

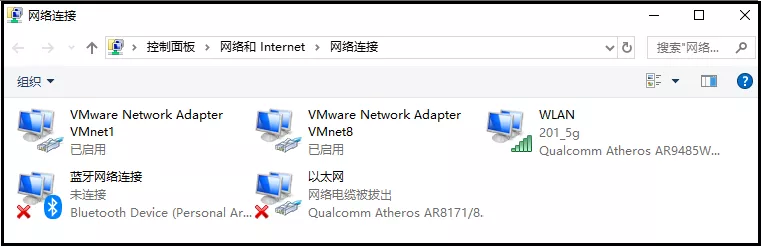

首先，在讲解这3中模式之前，先打开控制面板—>网络和Internet—>更改适配器设置，会出现如下界面：

没有安装虚拟机之前，也没有VMnet1和VMnet8这两个虚拟网卡。只有一个有线网卡和一个无线网卡，这两个才是真实的物理网卡。

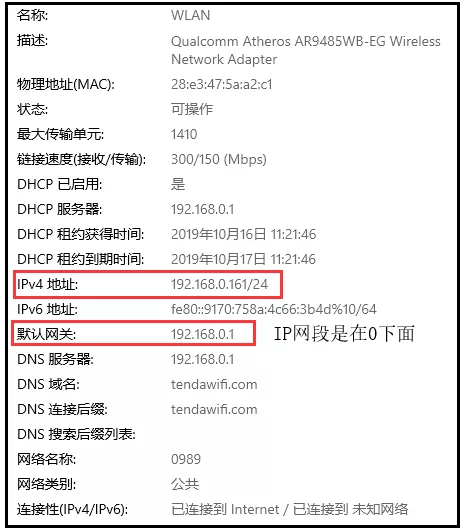

接下来，点击网络和Internet设置—>查看网络属性。因为我电脑没插网线，直接使用无线网卡连接网卡，所以我们可以查看如下选项：

对上述知识有一些了解以后，下面一一来对这三种连接方式，进行阐述。

2、桥接模式（vmnet0给桥接模式提供网络支持）

• 桥接模式就是将【主机（宿主机）网卡】与【虚拟机虚拟交换机】，利用【虚拟网桥】进行通信。
• 缺点：宿主机和虚拟交换机之间使用同一个网段，不适合搭建大型集群。

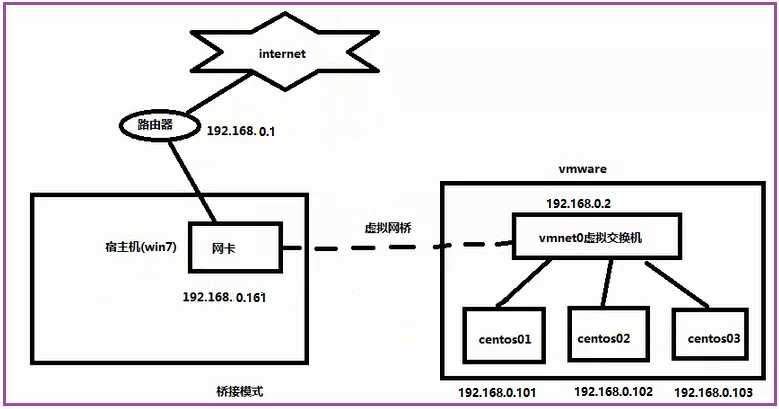

图示详解：
通过上图可以清晰地看到，虚拟机是借助vmnet0虚拟交换机，通过虚拟网桥与宿主机网卡建立连接，进而与外网Internet之间建立连接。

在进行阐述之前，我们查看到路由器网关是192.168.0.1，我们要清楚一个知识点，每个子网下面的IP数最多不超过256个(三级网)，也就是0后面的这个红色的数的范围是【0，255】，即：子网IP只能是192.168.0.0到192.168.0.255之间，而192.168.0.0和192.168.0.255属于广播，这2个IP被占用，宿主机IP为192.168.0.161，这也少了一个IP，venet0虚拟交换机IP为192.168.0.2，这就又少了一个IP，因此，venet0虚拟交换机下面的虚拟机的IP数就只有256-2-1-1=252个。假如说，你那一片同一个子网下面，有N个宿主机，那么虚拟机可用的IP数就剩下（252-N）了，要是你的宿主机很多的话，虚拟机可用的IP数就更少了。这就造成了一个问题：无法搭建大型集群，由于一个虚拟机需要一个IP，当可用IP数减少的时候，集群数也就会减少。

注意上面IP数的写法，路由器网关是在0这个网段下面。因此，宿主机想要连接Internet，必须也是在0这个网段下，vmnet0虚拟交换机想要连接宿主机，也必须是在0这个网段下。而vmnet0虚拟交换机下面的虚拟机，想要连接vmnet0虚拟交换机，也必须是在0这个网段下，只有这样，上述的一条线就“通车”了。

3、NAT模式（vmnet8给NAT模式提供网络支持）

• 使用NAT模式，就是让虚拟系统借助NAT（网络地转换）功能，通过宿主机所在的网络来访问公网。

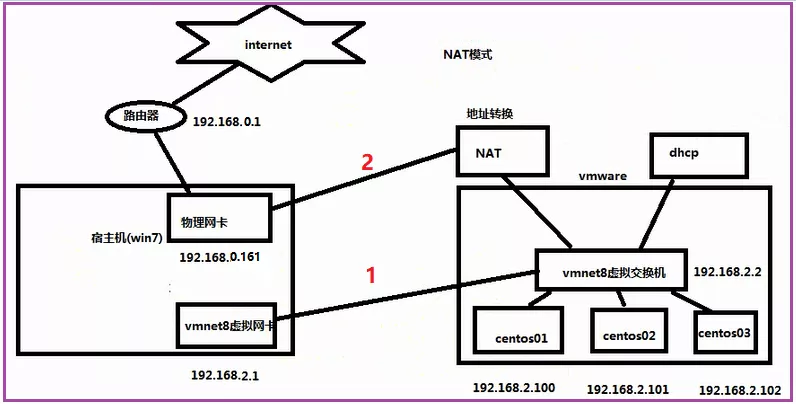

图示详解：
通过上图可以看见，上面共有两条线，一条线用于连接宿主机，一条线用于连接外网Internet。

对于线路1：当我们使用NAT模式的时候，虚拟机会在宿主机上面安装一个“vmnet8虚拟网卡”，vmnet8虚拟交换机想要连接“vmnet8虚拟网卡”，只需要将其配置在同一个网段下面，即可（详细配置我们在配置NAT模式的时候进行说明，这里我们只看图中数字就行了）。vmnet8虚拟交换机、“vmnet8虚拟网卡”、虚拟机都是配置在网段2下面，因此，第一条线就“通车”了，就是说虚拟机此时可以连接宿主机了。但是，还不能连接外网Internet，这就需要看第2条线。

对于线路2：你可能会发现vmnet8虚拟交换机的网段是在2下面，宿主机物理网卡的网段是在0下面，这怎么可以连接呢？这就是NAT的功劳，NAT设备可以进行网络地址转换，可以将vmnet8虚拟交换机的网段 转换到 宿主机物理网卡的同一个网段下，这样vmnet8虚拟交换机 就可以连接 宿主机物理网卡，进而连接到Internet。于是，第二条线也通了。

对于NAT模式，vmnet8虚拟交换机分配它下面的虚拟机的IP地址，有两种分配方式：

• Ⅰ静态分配；(“静态分配”在设置我们自己想要的IP的时候，很有用。)
• Ⅱ借助DHCP，实现IP地址的自动分配；

在我们进行NAT模式配置的时候，最开始使用的是DHCP自动分配IP，这样当我们配置完成以后，系统会自动给我们的虚拟机分配一个IP地址。

当自动分配的IP地址不是我们想要的时候，也就是说，我们想自己设置一个固定的、自己想要的IP地址，这就需要使用静态分配了，这些在下面的NAT模式配置的时候，都会讲到。

NAT模式的优点：由于虚拟机的IP网段和宿主机的物理网卡的网段，可以不一致，但是最终通过NAT设备又是的它们两者处在同一网段下。这样的好处就是，我们不占用子网下的IP数，也就可以搭建更大型的集群。

4、仅主机模式（vmnet1给仅主机模式模式提供网络支持的）

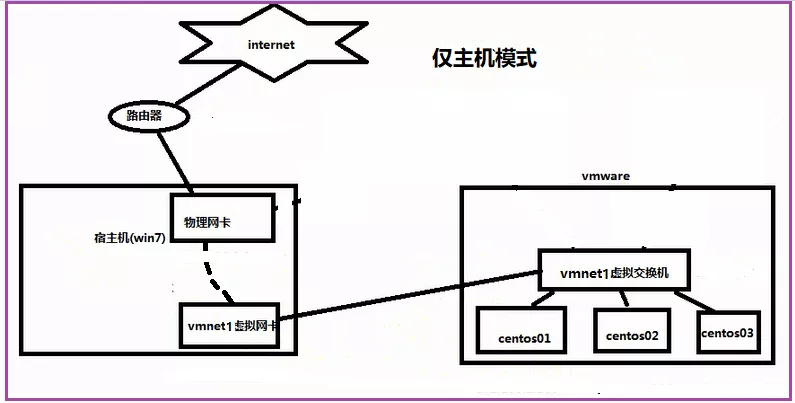

图示详解：  
由于该模式和桥接模式类似，这里就不一一细说了。桥接模式是将通过虚拟网桥，建立起虚拟交换机与物理网卡之间的连接。仅主机模式是通过vmnet1虚拟网卡建立起虚拟交换机与物理网卡之间的连接。思路差不多，仔细看了桥接模式，这里也就差不多哦！！！！！！

5、NAT模式的网络配置步骤

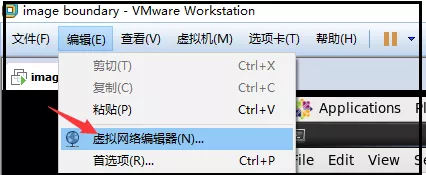

第一步：点击编辑—>点击虚拟网络编辑器

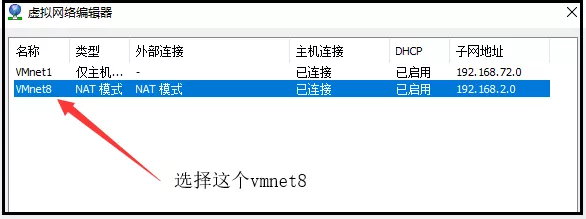

此时会出现以下界面：选择vmnet8

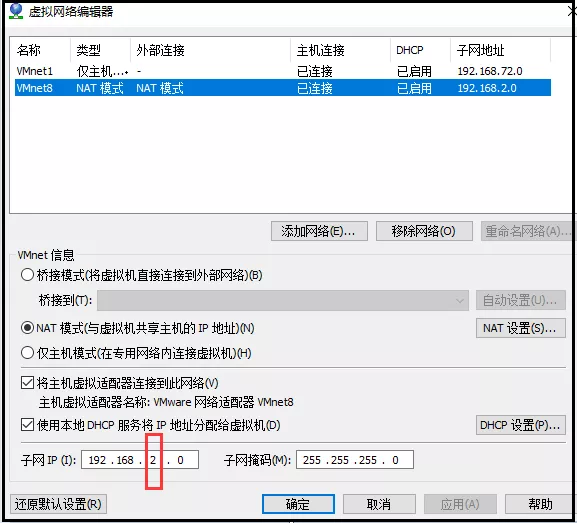

第二步：将子网这里的网段改为2（注意：只要不和主机IP在同一个网段下面，就都可以）。点击应用。

第三步：查看vmnet8虚拟网卡的网段，看看是不是变为了网段2下面了。

点击控制面板—>点击网络和Internet—>点击更改适配器设置，出现以下界面。

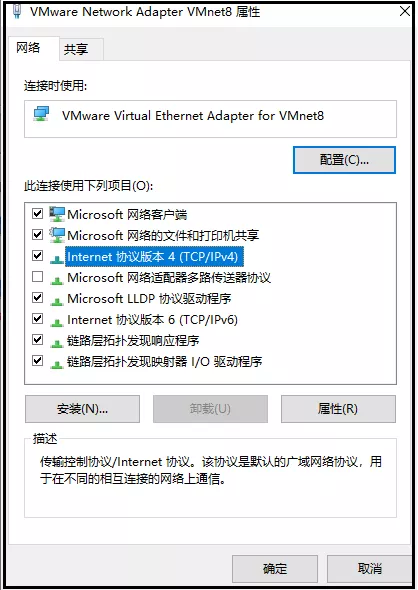

接着，选中vmnet8，右击点击属性，出现如下界面：

然后，选中IPV4这个，双击一下即可。

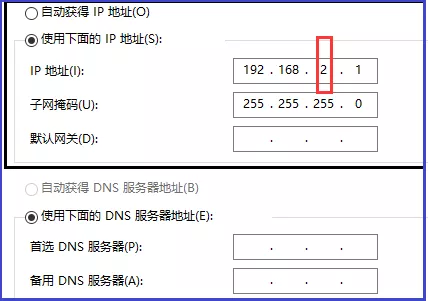

通过上图，我们可以看到vmnet8虚拟网卡，此时也是在网段2下面(虚拟机自动分配的)。

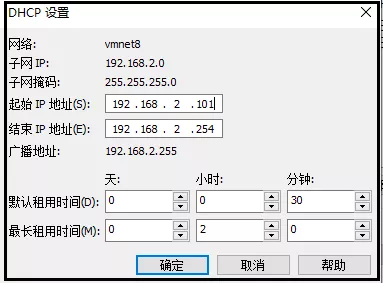

第四步：配置DHCP，让vmnet8虚交换机能够自动给虚拟机分配IP地址。

可以看出这里有一个起始地址和一个终止地址。0和255属于广播被占用了，起始地址和终止地址在1-254之间，均可。由于我们配置的虚拟机为centos01、centos02、centos03，我们想centos01对应192.168.2.101；centos02对应192.168.2.102；centos03对应192.168.2.103。因此，我们将起始位置设为101。

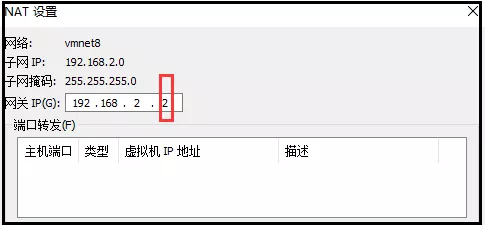

第五步：查看一下NAT设置，我们可以看到网段被分配了一个192.168.2.2这个IP，这个就是vmnet8虚拟交换机的IP数。

第六步：打开虚拟机终端，在命令行输入ifconfig

[root@centos01 ~]# ifconfig

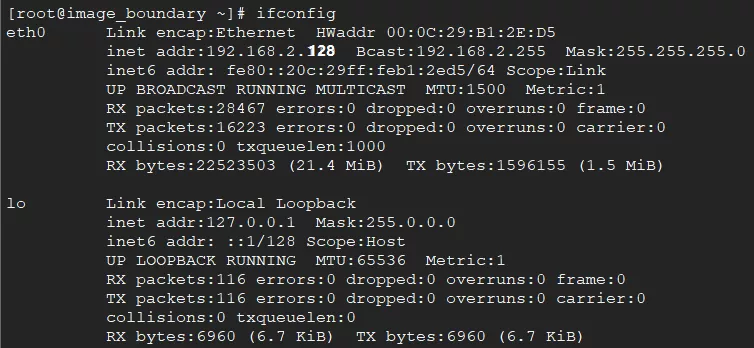

结果如下：

由上图可以看到，DHCP自动分配的IP为182.168.2.128，并不是我们想要的centos01对应192.168.2.101；此时就需要我们就行手动配置了。

第七步：在命令行输入以下命令：

[root@centos01 ~]# vim /etc/sysconfig/network-scripts/ifcfg-eth0

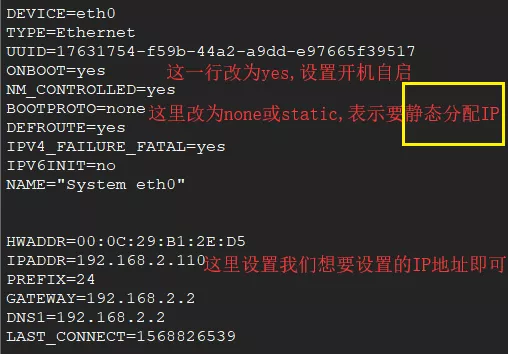

配置修改后如下：

第八步：重启服务即可

[root@centos01 ~]# service network restart
