走进Java接口测试之从0到1搭建数据驱动框架（设计篇）

前言

在上文走进Java接口测试之从0到1搭建数据驱动框架（需求篇） 中我们介绍了数据驱动框架中的需求，本文我们将根据需求进入设计阶段，废话不多说，直接进入主题。

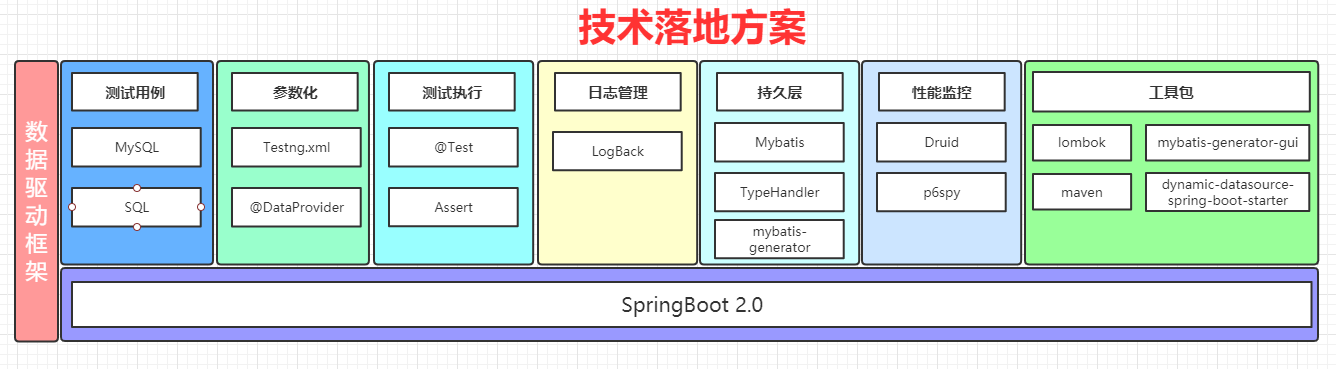

二、技术架构

主要特点

• 使用目前的主流 SpringBoot 2.2.0 作为项目的主体框架；
• 使用 Maven 作为构建项目，方便管理依赖的 JAR 包；
• 使用 MySQL 集中式管理测试用例，结构化数据；
• 使用 TestNG 作为测试框架，强大的参数化功能，方便执行测试脚本；
• MySQL 数据库管理测试用例，SQL 参数化驱动用例运行，实现测试脚本和数据的解耦；
• 基于 Mybatis Generator 或者 Mybatis Generator GUI 自动化生成持久层代码，节省大量重复开发工作；
• 使用 TypeHandler 解决自定义类型预处理；
• 实现注解式动态数据源，满足 N 个业务数据源测试需求;
• 丰富的日志管理功能，支持异常调试，慢SQL监控；
• 友好的代码结构及注释，便于阅读及二次开发。

技术选型

• 核心框架：SpringBoot 2.2.0
• 构建工具：Maven 3.5.4
• 测试用例管理：MySQL 5.7
• 测试用例参数：SQL
• 测试框架：TestNg 6.14.3
• 脚本参数化：@DataProvider & Testng.xml
• 日志框架：Logback
• 持久层框架：Mybatis 3
• 自定义类型处理器：TypeHandler
• 代码生成工具：mybatis-generator 或 mybatis-generator-gui
• 连接池：阿里 druid
• SQL拦截工具：P6Spy
• 多数据源启动器：dynamic-datasource-spring-boot-starter
• 开发插件：Lombok

工具简介

SpringBoot

SpringBoot 它使用“习惯优于配置”（项目中存在大量的配置，此外还内置一个习惯性的配置，让你无须手动进行配置）的理念让 Java 项目快速运行起来。使用 SpringBoot 很容易创建一个独立运行（运行 Jar ,内嵌 Servlet 容器）、准生产级别的基于 Spring 的框架项目，使用 SpringBoot 你可以不用或者只需要很少的 Spring 配置。
用白话来理解，就是 SpringBoot 其实不是什么新框架，它默认配置了很多框架的使用方式，就像 Maven 整合了所有的 Jar 包，SpringBoot 整合了几乎所有的框架。

官网：https://spring.io/projects/spring-boot

Maven

Maven 作为一个构建工具，不仅能帮我们自动化构建，还能够抽象构建过程，提供构建任务实现；它跨平台，对外提供了一致的操作接口，这一切足以使它成为优秀的、流行的构建工具。
Maven 不仅是构建工具，还是一个依赖管理工具和项目管理工具，它提供了中央仓库，能帮助我们自动下载构件。

官网：https://maven.apache.org/

MySQL

MySQL是一个关系型数据库管理系统，由瑞典 MySQL AB 公司开发，目前属于 Oracle 旗下产品。MySQL 是最流行的关系型数据库管理系统之一，在 WEB 应用方面，MySQL是最好的 RDBMS (Relational Database Management System，关系数据库管理系统) 应用软件之一。
MySQL是一种关系数据库管理系统，关系数据库将数据保存在不同的表中，而不是将所有数据放在一个大仓库内，这样就增加了速度并提高了灵活性。
MySQL所使用的 SQL 语言是用于访问数据库的最常用标准化语言。MySQL 软件采用了双授权政策，分为社区版和商业版，由于其体积小、速度快、总体拥有成本低，尤其是开放源码这一特点，一般中小型网站的开发都选择 MySQL 作为网站数据库。
----- 摘抄自百度百科

官网：https://www.mysql.com/

TestNg

TestNG 是一个受 JUnit 和 NUnit 启发的测试框架，旨在简化广泛的测试需求，从单元测试到接口测试。
但引入了一些新功能，使其更强大，更易于使用，例如：

• 注释。
• 在线程池中运行测试，并提供各种可用策略（单线程，多线程等等）
• 测试的代码是多线程安全的
• 灵活的测试配置
• 支持数据驱动的测试（使用 @DataProvider）
• 支持参数化
• 强大的执行模型（不再是 TestSuite）
• 由各种工具和插件（Eclipse，IDEA，Maven 等）支持。
• 嵌入 BeanShell 脚本以获得更大的灵活性
• 用于运行时和日志记录的缺省 JDK 函数（无依赖项）
• 应用服务器测试的依赖方法
• TestNG旨在涵盖所有类别的测试：单元，接口，端到端，集成等…

官网：https://testng.org/

Logback

LogBack 是 Log4j 的改良版本，比 Log4j 拥有更多的特性，同时也带来很大性能提升，同时天然支持SLF4J。
LogBack 官方建议配合 Slf4j 使用，这样可以灵活地替换底层日志框架。

官网：http://logback.qos.ch/

Mybatis

MyBatis 是一款优秀的持久层框架，它支持定制化 SQL、存储过程以及高级映射。MyBatis 避免了几乎所有的 JDBC 代码和手动设置参数以及获取结果集。MyBatis 可以使用简单的 XML 或注解来配置和映射原生类型、接口和 Java 的 POJO（Plain Old Java Objects，普通老式 Java 对象）为数据库中的记录。

mybatis-generator

MyBatis Generator是 MyBatis 的代码生成器，支持为 MyBatis 的所有版本生成代码。非常容易及快速生成 Mybatis 的Java POJO文件及数据库 Mapping 文件。

官网：http://mybatis.org/generator/

mybatis-generator-gui

mybatis-generator-gui是基于mybatis generator开发一款界面工具, 本工具可以使你非常容易及快速生成Mybatis的Java POJO文件及数据库Mapping文件。

官网：https://github.com/zouzg/mybatis-generator-gui

Druid

Druid 是一个关系型数据库连接池，它是阿里巴巴的一个开源项目。Druid 支持所有 JDBC 兼容数据库，包括了Oracle、MySQL、PostgreSQL、SQL Server、H2等。
Druid 在监控、可扩展性、稳定性和性能方面具有明显的优势。通过 Druid 提供的监控功能，可以实时观察数据库连接池和SQL查询的工作情况。使用 Druid 连接池在一定程度上可以提高数据访问效率。

官网：https://druid.apache.org/

P6Spy

p6spy 是一个开源项目，通常使用它来跟踪数据库操作，查看程序运行过程中执行的sql语句。

官网：https://github.com/p6spy/p6spy

dynamic-datasource-spring-boot-starter

dynamic-datasource-spring-boot-starter 是一个基于 springboot 的快速集成多数据源的启动器。
其支持 Jdk 1.7+, SpringBoot 1.4.x、1.5.x、 2.0.x。

官网：https://github.com/baomidou/dynamic-datasource-spring-boot-starter

Lombok

Lombok 项目是一个 Java 库，它会自动插入您的编辑器和构建工具中，从而使您的Java更加生动有趣。
永远不要再写另一个 getter 或 equals 方法，带有一个注释的您的类有一个功能全面的生成器，自动化您的日志记录变量等等。

官网：https://projectlombok.org/

项目结构

├─logs
│  └─spring-boot-logback 			# 日志文件
│          all_api-test-logback.log # 所有日志
│          err_api-test-logback.log # 错误日志
├─src
│  ├─main
│  │  ├─java
│  │  │  └─com
│  │  │      └─zuozewei
│  │  │          └─springbootdatadrivendemo
│  │  │              │  SpringbootDataDrivenDemoApplication.java # 启动类
│  │  │              │
│  │  │              ├─db
│  │  │              │  ├─auto      # 存放MyBatis Generator生成器生成的数据层代码，可以随时删除再生成
│  │  │              │  │  ├─mapper # DAO 接口
│  │  │              │  │  └─model  # Entity 实体
│  │  │              │  └─manual    # 存放自定义的数据层代码，包括对MyBatis Generator自动生成代码的扩展
│  │  │              │      ├─mapper # DAO 接口
│  │  │              │      └─model  # Entity 实体
│  │  │              ├─handler  # 数据转换
│  │  │              └─service # 业务逻辑
│  │  │                  └─impl # 实现类
│  │  │
│  │  └─resources
│  │      │  application.yml  	 # 全局配置文件
│  │      │  generatorConfig.xml # Mybatis Generator 配置文件
│  │      │  logback-spring.xml	 # logback 配置文件
│  │      │  spy.properties      # P6Spy 配置文件
│  │      │
│  │      ├─db
│  │      ├─mapper
│  │      │  └─com
│  │      │      └─zuozewei
│  │      │          └─springbootdatadrivendemo
│  │      │              └─db
│  │      │                  ├─auto      # 存放MyBatis Generator生成器生成的数据层代码，可以随时删除再生成
│  │      │                  │  └─mapper # 数据库 Mapping 文件
│  │      │                  │
│  │      │                  └─manual    # 存放自定义的数据层代码，包括对MyBatis Generator自动生成代码的扩展
│  │      │                      └─mapper # 数据库 Mapping 文件
│  │      └─testng
│  │          │  APICollection-TestSuite.xml # 所用测试用例集
│  │          └─jdbcbapi
│  │                  jdbcAPI-TestSuite.xml  # 某API测试用例集
│  │
│  └─test
│      └─java
│          └─com
│              └─zuozewei
│                  └─springbootdatadrivendemo
│                      └─demo   # 接口测试用例

开发环境

• SUN JDK1.8及以上
• Maven 3.5.4及以上
• IntelliJ IDEA 2018及以上
• windows/macOS
• Git 不限
• MySQL 5.7及以上
• Navicat Premium 11.2.7及以上 或 SQLyog 11.3及以上

小结

本文根据需求设计了一个框架，后续将具体看如何去落地。
