Tomcat的主要功能

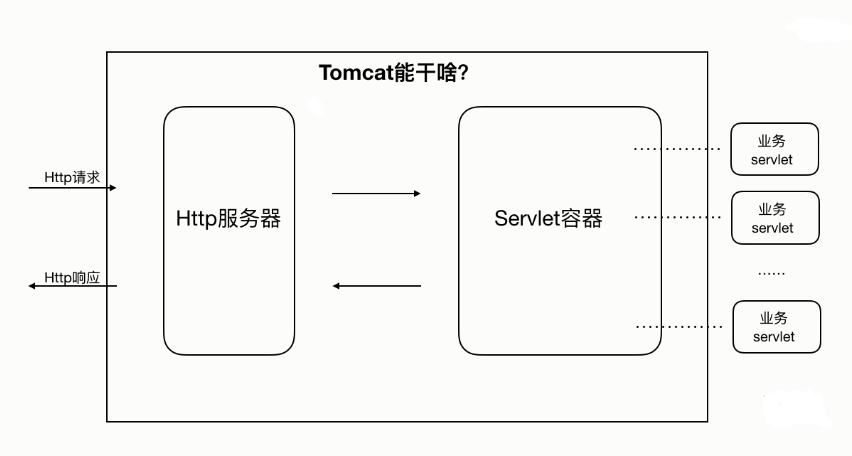

核心功能： http服务器和servlet 容器

• Http服务器功能 ： Socket通信（TCP/IP）、解析HTTP报文

• Servlet容器功能 ： 实现了Servlet规范 ， 有多个Servlet（自带Servlet + 自定义Servlet），Servlet处理具体的业务

Tomcat的架构初探

刚才说了tomcat核心功能有两个 ： http服务器和Servlet 容器。 那tomcat为了实现如上两个核心功能又是怎样架构的呢？

为了实现上面的功能，tomcat封装出了很多组件 ，这些组件共同组成了Tomcat的架构。

进一步分析一下

我们既然说了tomcat的两个核心功能，HTTP和Servlet , 具体在架构中对应的部分是哪些呢？

HTTP------> Connector
Servlet --------> Container

Connector 组件 -Coyote

Connector 组件 在tomcat中，有个专门的名称，叫 Coyote ,专门处理HTTP服务器功能

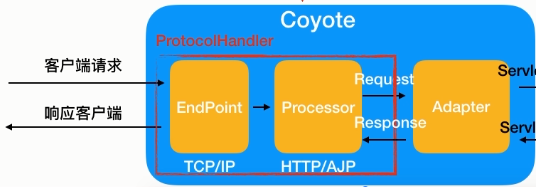

Coyote的组成

我们把Connector组件放大来看一下

• EndPoint 组件进行Socket通信，处理TCP请求

• Processor 组件解析HTTP报文，处理HTTP请求

这两个组件被称为 ProtocolHandler

HTTP请求 都是处理的Request， 而 Catalina 实现了Servlet规范，主要处理的是ServletRequest请求，所以这俩没法直接交互，因此才有了Adapter 组件，用来转换Request 和 ServletRequest

顺便说一下 AJP，这个是早期tomcat为了继承Apache的静态资源服务 的时候使用的协议，（Tomcat更擅长处理动态资源）

Container 组件 -Catalina

Container 组件的主要功能是完成Servlet容器功能， 也有个专门的名称叫 Catalina

Catalina 的组成

• Engine&Host: Engine组件（引擎） 是Servlet容器Catalina的核心，它支持在其下定义多个虚拟主机(Host) , 虚拟主机允许Tomcat引擎在将配置在一天主机上的多个域名（比如www.artisan.com , www.art.com） 分割开来互不干扰

• Context: 每个虚拟主机又可以支持多个web应用部署在它下边，这就是我们常说的上下文Context对象. 上下文使用由Servlet规范中指定的Web应用程序格式表示，不论是压缩过的war包还是未压缩的目录形式

• Wrapper: 在上下文中又可以部署多个Servlet ，并且每个Servlet都会被一个包装组件（Wrapper）所包含 （一个wrapper对应一个Servlet）

server-service-connector/container-engine-host-context-wrapper

除了Connector组件和Container组件，Tomcat其实还定义了很多组件来工作

（server-service-connector/container-engine-host-context-wrapper）

这些组件采用一层一层的设计方式（套娃式） 。 如果一个组件包含了其他组件，那么这个组件也称之为容器。

瞅一瞅俄罗斯套娃 哈哈

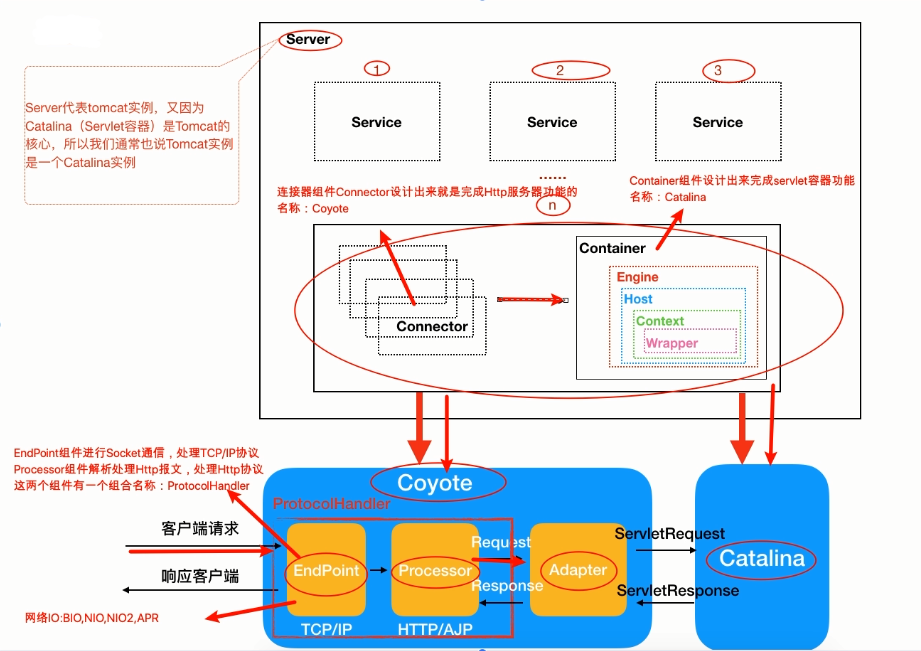

总体架构预览

说了这多，汇总如下
