一天一个偷懒小技巧（四）还在手动绘制oracle数据库模型？教你使用powerDesigner反向生成

PowerDesigner可以连接Oracle数据库进行反向生成物理数据模型，本文演示操作过程。

环境说明：

1）Windows7，Oracle11R2 32位。

2）PowerDesigner16.5

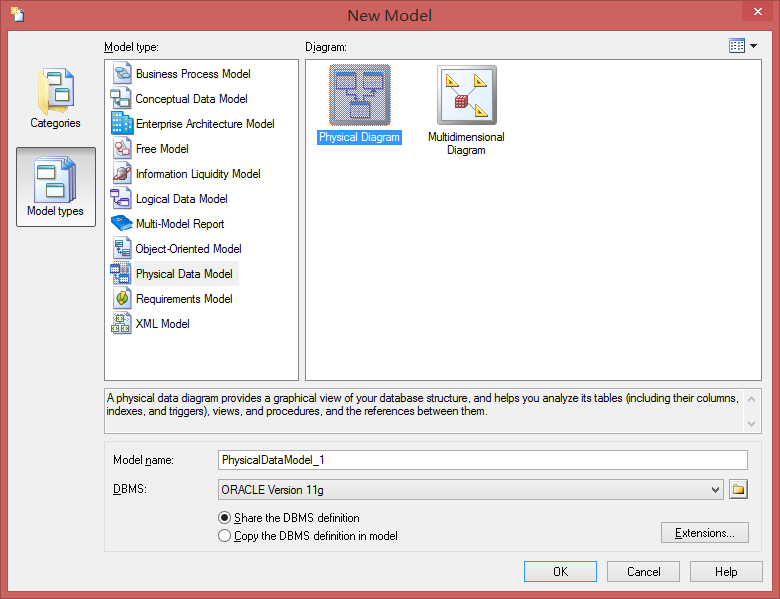

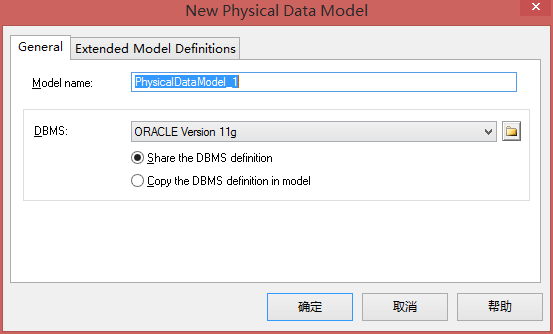

1、打开PowerDesigner新建物理数据模型

2、在菜单栏中点击 database---Configure Connections…”选项。

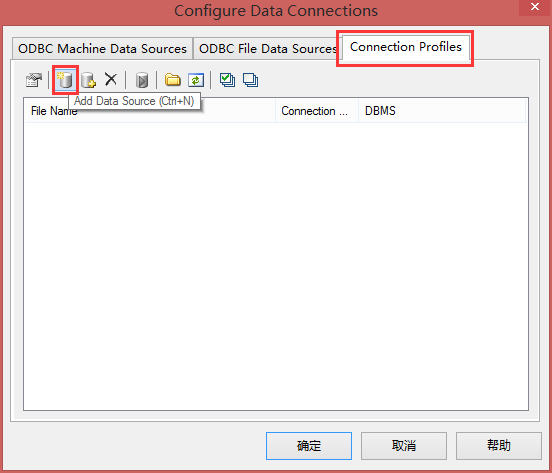

3、在弹出的“Configure Data Connections”配置界面中选择“Connection Profiles”选项卡。

4、在工具栏中点击“Add Data Source”按钮添加数据源。

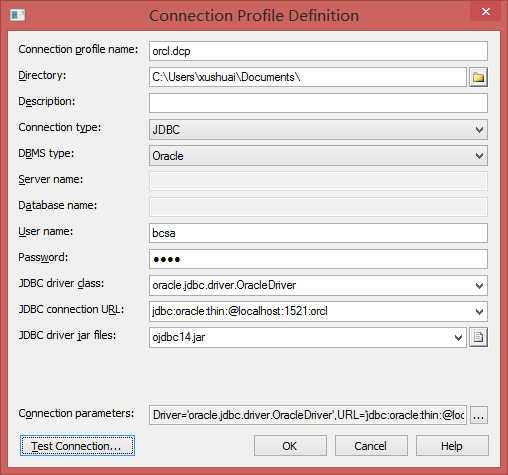

5、在弹出的“Connection Profile Definition”界面中填写数据库连接信息；














      driver class:oracle.jdbc.driver.OracleDriver













      url:jdbc:oracle:thin:@192.168.50.23:1521:orcl

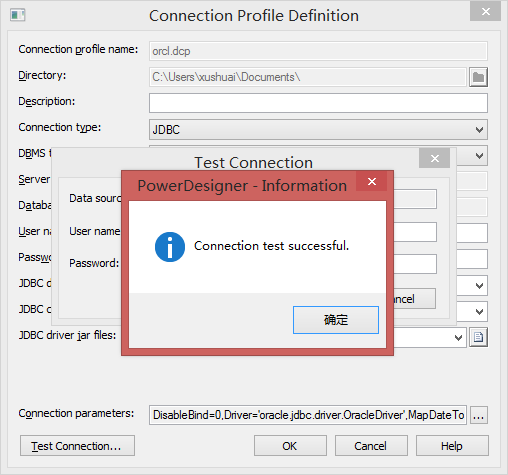

6、点击左下角的“Test Connection…”按钮测试连接；

点击发现提示连接失败。

这是因为在win8环境下没有相应的权限，所以需要将PowerDesigner以管理员身份启动，再次点击测试即可成功。

如果出现could not initialize javavm 需要更换32位jdk 将32位jdk随意安装在一个路径

同时在powerDesigner目录下加入start.bat














      Set JAVA_HOME=D:\jdk8-32   #jdk路径













      Set CLASSPATH = D:\PowerDesigner\ojdbc8.jar   #连接包路径













      PdShell16.exe     #.exe文件名





7、在菜单栏中选择file – Reverse Engineer – Database”来反向生成物理数据模型；

保持默认，点击“确定”按钮。

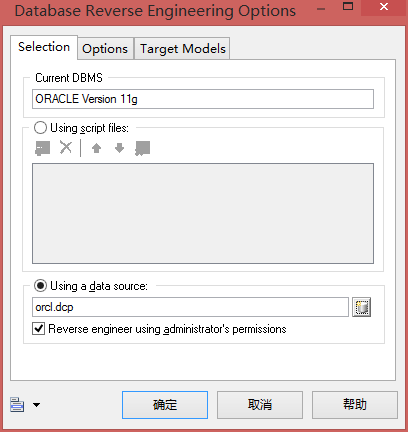

8、在“Database Reverse Engineering Options”界面中勾选“Using a data source”；

单击右侧按钮弹出data source选择界面。

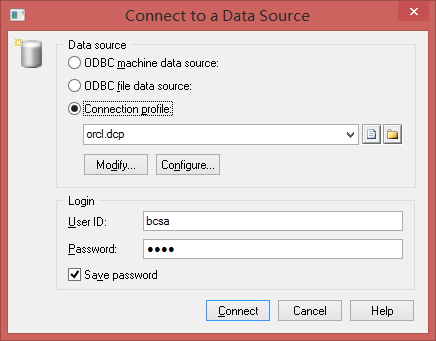

勾选Connection profiles，选择刚才创建的orcl.dcp并在下方数据用户名和密码，点击Connect按钮返回。

继续点击确定按钮。

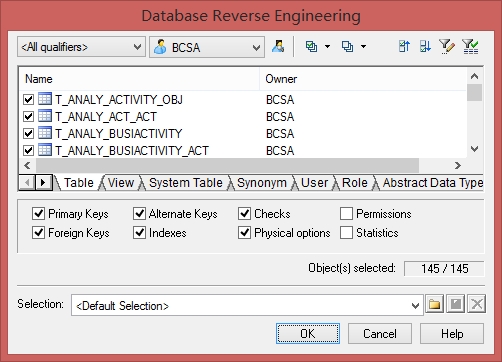

9、确定后即可进入最关键的用户、表、视图等内容的选择界面，请根据实际需要勾选相应内容，最后点击确定按钮进行物理数据模型的反向生成。

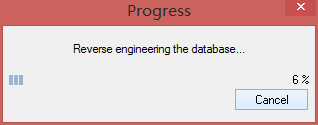

根据选择内容不同，实际试用时间可能会比较慢，请耐心等待。

10、得到反向生成的模型。
