👉关于作者

众所周知,人生是一个漫长的流程,不断克服困难,不断反思前进的过程。在这个过程中会产生很多对于人生的质疑和思考,于是我决定将自己的思考,经验和故事全部分享出来,以此寻找共鸣!!!
专注于Android/Unity和各种游戏开发技巧,以及各种资源分享(网站、工具、素材、源码、游戏等)

👉即将学会

不实使用什么框架,就用基础的代码,实现层级导图。

👉背景

今天七夕快乐呀,小芝🙎和小空🙈今天一起吃了汉堡,很好吃哦!

👉实践过程

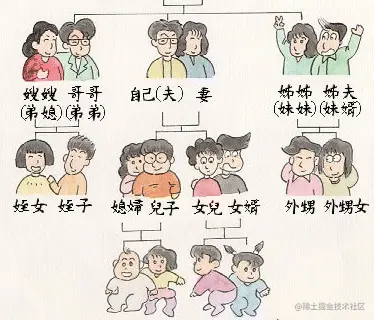

最近公司的医疗项目需要用到这个,需求是病例之间的状态跳转,医学方面比如急救的时候有一些比较成熟的操作流程和步骤,紧急情况下是可以略过的,所以软件就要模拟出来状态的跳转。而项目展示的状态就像亲属关系图类似。

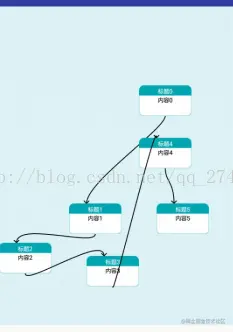

先看下我们的效果吧

刚开始的时候,小空脑子也是空空的,毫无头绪,在咨询了同事其他端实现的思路后,转为Android的实现技术。

大致思路如下:

  1. 如何添加这些控件
  2. 如何位置随机
  3. 画线和画不封闭的箭头
  4. 扩展性

有了这些想法,我们就要实际动手操作了:这些仍逃不出自定义的范围:

public class BLzgView extends RelativeLayout {
	private Button blzg_btn;
	private TextView blzg_title_tv, blzg_describe_tv;

	public BLzgView(Context context) {
		this(context,null);
	}

	public BLzgView(Context context, AttributeSet attrs) {
		super(context, attrs);
		LayoutInflater.from(context).inflate(R.layout.view_blzg, this, true);
		blzg_describe_tv=(TextView) findViewById(R.id.blzg_describe_tv);
		blzg_title_tv=(TextView) findViewById(R.id.blzg_title_tv);
		blzg_btn=(Button) findViewById(R.id.blzg_btn);
	}
     public void setTitleText(String tString){
    	 blzg_title_tv.setText(tString);
     }
     public void setDecribeText(String string){
    	 blzg_describe_tv.setText(string);
     }
     public void setBtnClickListener(OnClickListener onClickListener){
    	 if (onClickListener!=null) {
			blzg_btn.setOnClickListener(onClickListener);
		}
     }
     //更改btn背景

     //如果需要其他的需求再接着写
}
复制代码

下面是我们的布局文件,1个Button和2个TextView:

<?xml version="1.0" encoding="utf-8"?>
<merge xmlns:android="http://schemas.android.com/apk/res/android"
    android:layout_width="120dp"
    android:layout_height="70dp"
    android:layout_gravity="center_horizontal">

    <LinearLayout
        android:layout_width="match_parent"
        android:layout_height="70dp"
        android:layout_gravity="center_horizontal"
        android:orientation="vertical">
        <Button
            android:id="@+id/blzg_btn"
            android:layout_width="120dp"
            android:layout_height="70dp"
            android:layout_gravity="center_horizontal"
            android:background="@mipmap/xxk_n" />
    </LinearLayout>

    <TextView
        android:id="@+id/blzg_title_tv"
        android:layout_width="match_parent"
        android:layout_height="wrap_content"
        android:layout_marginTop="4dp"
        android:gravity="center_horizontal"
        android:maxLines="1"
        android:text="@string/blzg_title"
        android:textColor="#ffffff" />

    <TextView
        android:id="@+id/blzg_describe_tv"
        android:layout_width="match_parent"
        android:layout_height="wrap_content"
        android:layout_marginTop="24dp"
        android:gravity="center_horizontal"
        android:maxLines="2"
        android:text="内容描述"
        android:textColor="@color/black" />

</merge>
复制代码

有了这些基础控件之后,就开始考虑不断创建添加进去的问题了,其实不管是位置随机还是固定位置都可以实现,具体看项目的需求了,小空做的项目应为要和其他端保持一致,所以给定了具体的画布大小和位置。

public class UnOrderTree extends Activity {
    private DrawGeometryView line_view[] = new DrawGeometryView[30];
    private RelativeLayout.LayoutParams[] layoutParams = new RelativeLayout.LayoutParams[15];
    private RelativeLayout.LayoutParams[] layoutParams1 = new RelativeLayout.LayoutParams[15];
    private BLzgView[] bLzgViews = new BLzgView[15];
    private RelativeLayout insertLayout;

    @Override
    protected void onCreate(@Nullable Bundle savedInstanceState) {
        super.onCreate(savedInstanceState);
        setContentView(R.layout.activity_unordertree);
        insertLayout = (RelativeLayout) findViewById(R.id.layout_zone);
        initData();//初始化数据
    }

    private int start_line_x = 0, start_line_y = 0;
    private int topMargin = 0, leftMargin = 0;

    private void initData() {
        for (int i = 0; i < 6; i++) { // 开始绘制
            topMargin = new Random().nextInt(20) * 30;
            leftMargin = new Random().nextInt(10) * 40;
            initUnOrder(start_line_x, start_line_y, topMargin, leftMargin, i, 0, 0, 2, 1, "");
            start_line_x = leftMargin;
            start_line_y = topMargin;
        }
    }

    private void initUnOrder(int start_x, int start_y, int topMargin, int leftMargin, int i,
                             int line_start_x, int line_start_y, int tree_tier, int isleft, String data) {
        bLzgViews[i] = new BLzgView(this);
        bLzgViews[i].setBtnClickListener(new View.OnClickListener() {

            @Override
            public void onClick(View v) {
                Toast.makeText(UnOrderTree.this, "功能快速开发中,敬请期待", Toast.LENGTH_SHORT).show();
            }

        });
         bLzgViews[i].setTitleText("标题" + i);
        bLzgViews[i].setDecribeText("内容" + i);
        ScaleAnimation animation = new ScaleAnimation(0.0f, 1.0f, 0.0f, 1.0f, Animation.RELATIVE_TO_SELF, 0.5f,
                Animation.RELATIVE_TO_SELF, 0.5f);
        animation.setInterpolator(new BounceInterpolator());
        animation.setStartOffset(100);// 动画秒数。
        animation.setFillAfter(true);
        animation.setDuration(700);
        bLzgViews[i].startAnimation(animation);
        layoutParams[i] = new RelativeLayout.LayoutParams(120, 70); // 大小
        layoutParams[i].topMargin = topMargin;
        layoutParams[i].leftMargin = leftMargin; // 设置的按钮位置
        insertLayout.addView(bLzgViews[i], layoutParams[i]);
        if (i != 0) {   //第一个不用画线(画线方式为:当前的坐标去找上一个坐标,之后连线)
            line_view[i] = new DrawGeometryView(this, start_x + 60, start_y + 70,
                    leftMargin + 40, topMargin, "线条", isleft);
            layoutParams1[i] = new RelativeLayout.LayoutParams(800, 800);
            line_view[i].invalidate();
            layoutParams1[i].topMargin = 0;// line_y-600;//Math.min(line_y+100,button_y+100
            layoutParams1[i].leftMargin = 0;// line_x+300;
            insertLayout.addView(line_view[i], layoutParams1[i]);
        }
    }
}
复制代码

从上段代码可以看出,不管是添加状态还是连线都是靠的基本的addView,然后利用数组初始多个最开始咱们自定义的那个View,坐标的位置就是topMargin和leftMargin的值(相对于屏幕左上角,即给的坐标)。思路确实是挺另类的。

接着就是划线了,当走到这的时候,我们就已经知道了各个自定义View的坐标位置,毕竟靠的是上面的addView,那么画线的起点和终点我们稍加计算也就很明确了。

public class DrawGeometryView extends View {
    private int beginx = 0;
    private int beginy = 0;
    private int stopx = 100;
    private int stopy = 100;

    /**
     * @param context
     * @param attrs
     */
    public DrawGeometryView(Context context, AttributeSet attrs) {
        super(context, attrs);
    }

    /**
     * @param context
     */
    public DrawGeometryView(Context context, int beginx, int beginy, int stopx, int stopy, String word, int isleft) {
        super(context);
        this.beginx = beginx;
        this.beginy = beginy;
        this.stopx = stopx;
        this.stopy = stopy;
    }
    @Override
    protected void onDraw(Canvas canvas) {
        super.onDraw(canvas);
        Paint redPaint = new Paint(); // 红色画笔
        redPaint.setAntiAlias(true); // 抗锯齿效果,显得绘图平滑
        redPaint.setColor(Color.BLACK); // 设置画笔颜色
        redPaint.setStrokeWidth(2.0f);// 设置笔触宽度
        redPaint.setStyle(Style.STROKE);// 设置画笔的填充类型(完全填充)
        redPaint.setTextSize(50);// 字体
        Path mPath = new Path();
        mPath.reset();
        // 起点
        mPath.moveTo(beginx, beginy);
        // 贝塞尔曲线
        // mPath.cubicTo(beginx+80, beginy, beginx+80, stopy,stopx-100, stopy);
        mPath.cubicTo(beginx, beginy + 30, stopx, stopy - 50, stopx, stopy);
        // // 画直线
        // mPath.lineTo(stopx, stopy);
        // 画path
        canvas.drawPath(mPath, redPaint);
        //下面是画箭头线的
        Paint left_paint = new Paint();
        Paint right_paint = new Paint();
        Path left_path = new Path();
        Path right_path = new Path();
        left_path.reset();
        right_path.reset();
        left_paint.setAntiAlias(true);
        left_paint.setColor(Color.BLACK);
        right_paint.setAntiAlias(true);
        right_paint.setColor(Color.BLACK);
        left_paint.setStrokeWidth(2.0f);
        right_paint.setStrokeWidth(2.0f);
        left_paint.setStyle(Style.STROKE);
        right_paint.setStyle(Style.STROKE);
        left_path.moveTo(stopx, stopy);
        right_path.moveTo(stopx, stopy);
        left_path.quadTo(stopx - 3, stopy - 3, stopx - 6, stopy - 6);
        right_path.quadTo(stopx + 3, stopy - 3, stopx + 6, stopy - 6);
        canvas.drawPath(left_path, left_paint);
        canvas.drawPath(right_path, right_paint);
    }
}
复制代码

画线使用自定义View的canvas,drawPath这些就好了,为了让线条看起来更加的丝滑性感,小空加上了贝塞尔曲线,还有线头(其实只要在起点重点坐标点延长出两个线段就搞定了)

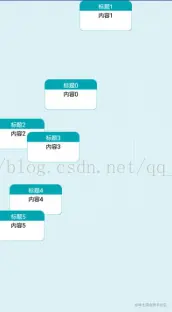

大致的效果出来了;恩 需求解决!若您有相近的需求或解决思路,欢迎在下方留下地址!

另外,既然是自定义的View,那加动画肯定没问题;除了这些,还能更完善:比如箭头的平滑,大控件的各种事件等等,暂时待续.....
