性能工具之 FlameGraph 火焰图

举报
zuozewei 发表于 2021/08/18 21:39:13 2021/08/18
【摘要】 很多人觉得火焰图炫酷,如果只从操作上来说,真是没什么难度,只比大象放冰箱稍微难点。这里演示一下 perf 结果怎么放冰箱,不,是怎么生成火焰图!

前言

很多人觉得火焰图炫酷

如果只从操作上来说,真是没什么难度,只比大象放冰箱稍微难点

这里演示一下 perf 结果怎么放冰箱,不,是怎么生成火焰图!

演示操作

第一步:随便录点啥,我这里是所有操作,主要是生成 perf.data 文件

[root@7DGroup FlameGraph]# perf record -F 99 -a -g -- sleep 60
[ perf record: Woken up 7 times to write data ]
[ perf record: Captured and wrote 1.868 MB perf.data (11880 samples) ]
[root@7DGroup FlameGraph]# ll
total 1924
drwxr-xr-x 7 root root    4096 Mar  4 07:42 FlameGraph
-rw------- 1 root root 1965540 Mar  4 08:45 perf.data

第二步:转换成输出文件

[root@7DGroup FlameGraph]# perf script > out.perf
[root@7DGroup FlameGraph]# ll
total 7460
drwxr-xr-x 7 root root    4096 Mar  4 07:42 FlameGraph
-rw-r--r-- 1 root root 5668491 Mar  4 08:46 out.perf
-rw------- 1 root root 1965540 Mar  4 08:45 perf.data

第三步:折叠栈信息

[root@7DGroup FlameGraph]# ./FlameGraph/stackcollapse-perf.pl out.perf > out.folded
[root@7DGroup FlameGraph]# ll
total 7576
drwxr-xr-x 7 root root    4096 Mar  4 07:42 FlameGraph
-rw-r--r-- 1 root root  115637 Mar  4 08:47 out.folded
-rw-r--r-- 1 root root 5668491 Mar  4 08:46 out.perf
-rw------- 1 root root 1965540 Mar  4 08:45 perf.data

第四步:生成SVG文件

[root@7DGroup FlameGraph]# ./FlameGraph/flamegraph.pl out.folded > kernel.svg
[root@7DGroup FlameGraph]# ll
total 7732
drwxr-xr-x 7 root root    4096 Mar  4 07:42 FlameGraph
-rw-r--r-- 1 root root  157603 Mar  4 08:48 kernel.svg
-rw-r--r-- 1 root root  115637 Mar  4 08:47 out.folded
-rw-r--r-- 1 root root 5668491 Mar  4 08:46 out.perf
-rw------- 1 root root 1965540 Mar  4 08:45 perf.data
[root@7DGroup FlameGraph]#

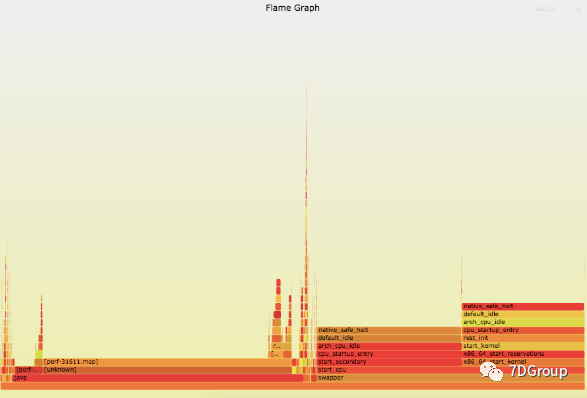

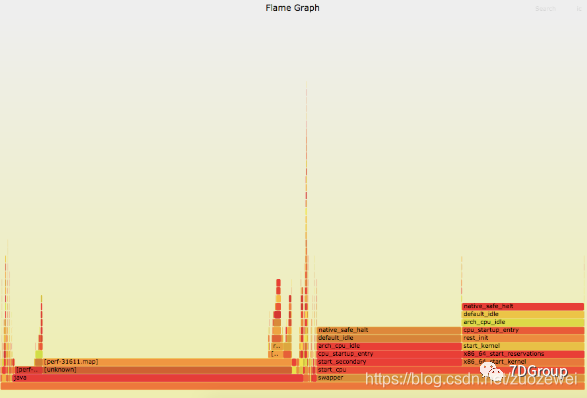

第五步:下载并打开 svg 文件

在这里插入图片描述

小结

其实很多类似 perf 的工具都能生成火焰图,像 systemtap/dtrace 之类的

并且这个思路,现在在 js 优化、代码优化等各方面都有具体的应用了

至于怎么理解?

简单点说,就是看谁又平又宽
