汇编语言--A/D转换实验

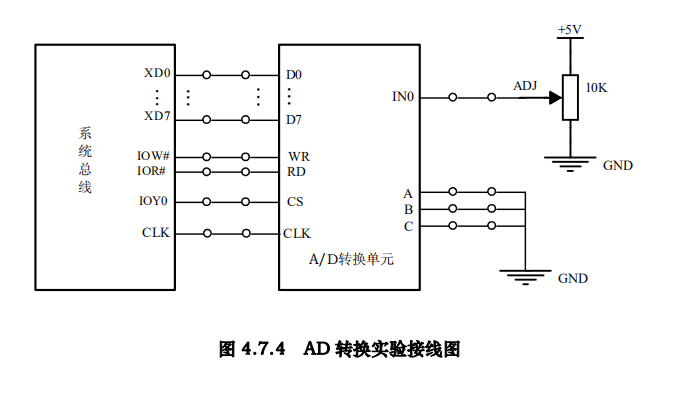

实验电路图

实验代码

;=========================================================
; 文件名: AD0809.ASM
; 功能说明: 进行AD采样，将结果显示。 片选为IOY0
;=========================================================

IOY0 EQU   0600H
AD0809 EQU   IOY0+00H*2		;AD0809的端口地址

SSTACK	SEGMENT STACK
		DW 64 DUP(?)
SSTACK	ENDS
PUBLIC	VALUE ;设置全局变量以便变量监视
DATA	SEGMENT
VALUE	DB ? ;AD转换结果
DATA	ENDS
CODE	SEGMENT
		ASSUME CS:CODE, DS:DATA
START:	MOV AX, DATA
		MOV DS, AX
		MOV DX, AD0809		;启动AD采样
		OUT DX, AL
		CALL DALLY
		IN  AL, DX			;读AD采样结果
		MOV VALUE, AL		;将结果送变量
		JMP START			;在此处设置断点, 观察变量窗口中的VALUE值
DALLY:	PUSH CX ;延时程序
		PUSH AX
		MOV CX, 100H
A5:		MOV AX, 0800H
A6:		DEC AX
		JNZ A6
		LOOP A5
		POP AX
		POP CX
		RET
CODE	ENDS
		END START




1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31

32

33

34

35

36

37

38

39


变式：将电压值显示在屏幕上

;=========================================================
; 文件名: AD0809.ASM
; 功能说明: 进行AD采样，将结果显示。 片选为IOY0
;=========================================================

IOY0 EQU   0600H
AD0809 EQU   IOY0+00H*2		;AD0809的端口地址

SSTACK	SEGMENT STACK
		DW 64 DUP(?)
SSTACK	ENDS
PUBLIC	VALUE ;设置全局变量以便变量监视
DATA	SEGMENT
VALUE	DB ? ;AD转换结果
DATA	ENDS
CODE	SEGMENT
		ASSUME CS:CODE, DS:DATA
START:	MOV AX, DATA
		MOV DS, AX
		MOV DX, AD0809		;启动AD采样
		OUT DX, AL
		CALL DALLY
		IN  AL, DX			;读AD采样结果 MOV VALUE, AL		;将结果送变量 MOV BX,0
		MOV BL,AL MOV CL,4
		PUSH BX
		AND BX,0F0H
		ROR BX,CL
		CMP BX,0AH
		JB SHUZI
		ADD BX,37H
		JMP SHOW
	SHUZI:
		ADD BX,30H SHOW:
		MOV DL,BL MOV AH, 02H
		INT 21H
		POP BX
		AND BX,0FH
		CMP  BX,0AH
		JB SHUZIX
		ADD BL,37H
		JMP SHOWX
	SHUZIX:
		ADD BL,30H
		SHOWX: MOV DL,BL MOV AH, 02H INT 21H MOV DL,0AH MOV AH, 02H INT 21H MOV DL,0DH MOV AH, 02H INT 21H JMP START			;在此处设置断点, 观察变量窗口中的VALUE值
DALLY:	PUSH CX ;延时程序
		PUSH AX
		MOV CX, 100H
A5:		MOV AX, 0800H
A6:		DEC AX
		JNZ A6
		LOOP A5
		POP AX
		POP CX
		RET
CODE	ENDS
		END START




1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31

32

33

34

35

36

37

38

39

40

41

42

43

44

45

46

47

48

49

50

51

52

53

54

55

56

57

58

59

60

61

62

63

64

65

66

67

68

69

70

71

72

73

74

75

76

77

78

79
