课设题目

双机并口通信

功能需求

  • 两台实验箱,一台为发送机,一台为接收机
  • 发送机利用键盘扫描发送数值(0–F)
  • 接收机收到数值显示在数码管上
  • 两机为双机单工通信

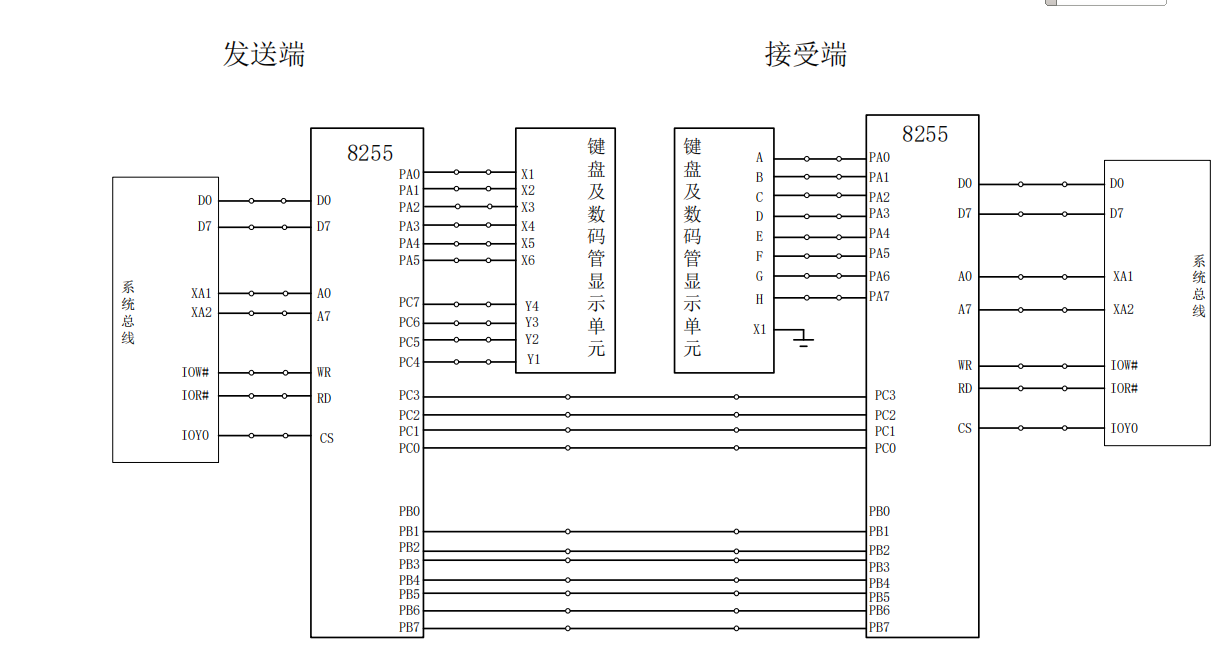

实验电路图

在这里插入图片描述

课设代码

发送机:

IOY0 EQU   0600H ;片选IOY0对应的端口始地址
MY8255_A EQU   IOY0+00H*2 ;8255的A口地址
MY8255_B EQU   IOY0+01H*2 ;8255的B口地址
MY8255_C EQU   IOY0+02H*2 ;8255的C口地址
MY8255_CON   EQU   IOY0+03H*2 ;8255的控制寄存器地址

SSTACK SEGMENT
DW 		256 DUP(?)
SSTACK ENDS

DATA  	SEGMENT
DTABLE	DB 3FH,06H,5BH,4FH,66H,6DH,7DH,07H
		DB 7FH,6FH,77H,7CH,39H,5EH,79H,71H
DATA  	ENDS

CODE SEGMENT
ASSUME CS:CODE,DS:DATA
START:
	MOV AX,DATA
	MOV DS,AX
	MOV DX,MY8255_CON
	MOV AL,8DH ;使A端口方式0辥“‡º,C高四位输入,B口方式1输出
	OUT DX,AL
	MOV DX,MY8255_CON
	MOV AL,05H ;使ACK置1,数据未送外设,即PC2=1
	OUT DX,AL
BEGIN:
	CALL DALLY
	CALL CCSCAN ;扫描
	JNZ  INK1
	JMP  BEGIN
INK1:
	CALL DALLY
	CALL CCSCAN
	JNZ  INK2 ;有键按下,转到INK2
	JMP  BEGIN
;确定按下键的位置
INK2:
	MOV CH,0FEH
	MOV CL,00H
COLUM:
	MOV AL,CH
	MOV DX,MY8255_A
	OUT DX,AL
	MOV DX,MY8255_C
	IN  AL,DX
	and al,0f0h
L1:
	TEST AL,10H ;is L1?
	JNZ L2
	MOV AL,00H ;L1
	JMP KCODE
L2: TEST AL,20H ;is L2?
	JNZ  L3
	MOV  AL,04H ;L2
	JMP  KCODE
L3: TEST AL,40H ;is L3?
	JNZ  L4
	MOV  AL,08H ;L3
	JMP  KCODE
L4: TEST AL,80H ;is L4?
	JNZ  NEXT
	MOV  AL,0CH ;L4
KCODE:
	ADD  AL,CL
	CALL SEND ;键盘值发送
KRET:
	PUSH AX
KON:
	CALL CCSCAN
	JNZ  KON
	POP  AX
NEXT:
	INC  CL
	MOV  AL,CH
	TEST AL,80H
	JZ   KERR
	ROL  AL,1
	MOV  CH,AL
	JMP  COLUM
KERR:
	JMP BEGIN
;发送子程序:将3000-3005缓冲区的内容发送给接收机
SEND:
	MOV DX,MY8255_B OUT DX,AL ;把键盘值送端口B
	MOV DX,MY8255_C IN  AL,DX ;读端口C中的数据
	AND AL,04H ;测试ACK=0?
	JZ  KRET ;ACK为0跳转,表示数据已送到外设,可以再次输入
	MOV DX,MY8255_A
	MOV AL,00H ;将OBF置0,表明已向指定的端口输出了数据,
	OUT DX,AL ;等待外设取走数据
	CALL DALLY
	ret ;无条件跳转到BEGIN

CCSCAN:
	MOV AL,00H ;键盘扫描子程序
	MOV DX,MY8255_A OUT DX,AL
	MOV DX,MY8255_C
	IN  AL,DX
	NOT AL
	AND AL,0F0H
	RET
DALLY:
	PUSH CX ;延时子程序
	MOV  CX,0006H
T1:
	MOV  AX,009FH
T2:
	DEC  AX
	JNZ  T2
	LOOP T1
	POP  CX
	RET

CODE ENDS
END START
