目录

文章目录

《C 语言编程 — GCC 工具链》
《C 语言编程 — 程序的编译流程》
《C 语言编程 — 静态库、动态库和共享库》
《C 语言编程 — 程序的装载与运行》
《计算机组成原理 — 指令系统》
《C 语言编程 — 结构化程序流的汇编代码与 CPU 指令集》

C 程序在操作系统中的装载与运行

一个程序在操作系统上运行需要经历以下阶段：

第一阶段：得到可执行文件

1. 编译（Compile）
2. 汇编（Assemble）
3. 链接（Link）

第二阶段：装载运行

4. 装载器（Loader）将可执行文件载入到内存
5. CPU 从内存中可执行文件的程序入口开始读取指令和数据，开始真正执行程序。

编译和汇编的过程在上文中已经提到了，下面再继续介绍链接的过程。

• 子程序

// add_lib.c

int add(int a, int b)
{ return a+b;
}






1

2

3

4

5

6


• 主函数

// link_example.c

#include <stdio.h>
int main()
{ int a = 10; int b = 5; int c = add(a, b); printf("c = %d\n", c);
}






1

2

3

4

5

6

7

8

9

10


• 编译 C 程序得到 Object 文件

$ gcc -g -c add_lib.c link_example.c






1


• 链接上述两个 Object 文件得到一个可执行文件

$ gcc -o link-example add_lib.o link_example.o

$ ./link-example
c = 15






1

2

3

4


区别于 Object 文件，真正的可执行文件的内容如下：

$ objdump -d -M intel -S link-example

link-example: file format elf64-x86-64


Disassembly of section .init:

00000000004003c8 <_init>:
  4003c8: 48 83 ec 08 sub rsp,0x8
  4003cc: 48 8b 05 25 0c 20 00 mov rax,QWORD PTR [rip+0x200c25] # 600ff8 <__gmon_start__>
  4003d3: 48 85 c0 test   rax,rax
  4003d6: 74 05 je 4003dd <_init+0x15>
  4003d8: e8 43 00 00 00 call   400420 <.plt.got>
  4003dd: 48 83 c4 08 add rsp,0x8
  4003e1: c3 ret

Disassembly of section .plt:

00000000004003f0 <.plt>:
  4003f0: ff 35 12 0c 20 00 push   QWORD PTR [rip+0x200c12] # 601008 <_GLOBAL_OFFSET_TABLE_+0x8>
  4003f6: ff 25 14 0c 20 00 jmp QWORD PTR [rip+0x200c14] # 601010 <_GLOBAL_OFFSET_TABLE_+0x10>
  4003fc: 0f 1f 40 00 nop DWORD PTR [rax+0x0]

0000000000400400 <printf@plt>:
  400400: ff 25 12 0c 20 00 jmp QWORD PTR [rip+0x200c12] # 601018 <printf@GLIBC_2.2.5>
  400406: 68 00 00 00 00 push   0x0
  40040b: e9 e0 ff ff ff jmp 4003f0 <.plt>

0000000000400410 <__libc_start_main@plt>:
  400410: ff 25 0a 0c 20 00 jmp QWORD PTR [rip+0x200c0a] # 601020 <__libc_start_main@GLIBC_2.2.5>
  400416: 68 01 00 00 00 push   0x1
  40041b: e9 d0 ff ff ff jmp 4003f0 <.plt>

Disassembly of section .plt.got:

0000000000400420 <.plt.got>:
  400420: ff 25 d2 0b 20 00 jmp QWORD PTR [rip+0x200bd2] # 600ff8 <__gmon_start__>
  400426: 66 90 xchg   ax,ax

Disassembly of section .text:

0000000000400430 <_start>:
  400430: 31 ed xor ebp,ebp
  400432: 49 89 d1 mov r9,rdx
  400435: 5e pop rsi
  400436: 48 89 e2 mov rdx,rsp
  400439: 48 83 e4 f0 and rsp,0xfffffffffffffff0
  40043d: 50 push   rax
  40043e: 54 push   rsp
  40043f: 49 c7 c0 f0 05 40 00 mov r8,0x4005f0
  400446: 48 c7 c1 80 05 40 00 mov rcx,0x400580
  40044d: 48 c7 c7 31 05 40 00 mov rdi,0x400531
  400454: e8 b7 ff ff ff call   400410 <__libc_start_main@plt>
  400459: f4 hlt
  40045a: 66 0f 1f 44 00 00 nop WORD PTR [rax+rax*1+0x0]

0000000000400460 <deregister_tm_clones>:
  400460: b8 37 10 60 00 mov eax,0x601037
  400465: 55 push   rbp
  400466: 48 2d 30 10 60 00 sub rax,0x601030
  40046c: 48 83 f8 0e cmp rax,0xe
  400470: 48 89 e5 mov rbp,rsp
  400473: 77 02 ja 400477 <deregister_tm_clones+0x17>
  400475: 5d pop rbp
  400476: c3 ret
  400477: b8 00 00 00 00 mov eax,0x0
  40047c: 48 85 c0 test   rax,rax
  40047f: 74 f4 je 400475 <deregister_tm_clones+0x15>
  400481: 5d pop rbp
  400482: bf 30 10 60 00 mov edi,0x601030
  400487: ff e0 jmp rax
  400489: 0f 1f 80 00 00 00 00 nop DWORD PTR [rax+0x0]

0000000000400490 <register_tm_clones>:
  400490: b8 30 10 60 00 mov eax,0x601030
  400495: 55 push   rbp
  400496: 48 2d 30 10 60 00 sub rax,0x601030
  40049c: 48 c1 f8 03 sar rax,0x3
  4004a0: 48 89 e5 mov rbp,rsp
  4004a3: 48 89 c2 mov rdx,rax
  4004a6: 48 c1 ea 3f shr rdx,0x3f
  4004aa: 48 01 d0 add rax,rdx
  4004ad: 48 d1 f8 sar rax,1
  4004b0: 75 02 jne 4004b4 <register_tm_clones+0x24>
  4004b2: 5d pop rbp
  4004b3: c3 ret
  4004b4: ba 00 00 00 00 mov edx,0x0
  4004b9: 48 85 d2 test   rdx,rdx
  4004bc: 74 f4 je 4004b2 <register_tm_clones+0x22>
  4004be: 5d pop rbp
  4004bf: 48 89 c6 mov rsi,rax
  4004c2: bf 30 10 60 00 mov edi,0x601030
  4004c7: ff e2 jmp rdx
  4004c9: 0f 1f 80 00 00 00 00 nop DWORD PTR [rax+0x0]

00000000004004d0 <__do_global_dtors_aux>:
  4004d0: 80 3d 55 0b 20 00 00 cmp BYTE PTR [rip+0x200b55],0x0 # 60102c <_edata>
  4004d7: 75 11 jne 4004ea <__do_global_dtors_aux+0x1a>
  4004d9: 55 push   rbp
  4004da: 48 89 e5 mov rbp,rsp
  4004dd: e8 7e ff ff ff call   400460 <deregister_tm_clones>
  4004e2: 5d pop rbp
  4004e3: c6 05 42 0b 20 00 01 mov BYTE PTR [rip+0x200b42],0x1 # 60102c <_edata>
  4004ea: f3 c3 repz ret
  4004ec: 0f 1f 40 00 nop DWORD PTR [rax+0x0]

00000000004004f0 <frame_dummy>:
  4004f0: 48 83 3d 28 09 20 00 cmp QWORD PTR [rip+0x200928],0x0 # 600e20 <__JCR_END__>
  4004f7: 00
  4004f8: 74 1e je 400518 <frame_dummy+0x28>
  4004fa: b8 00 00 00 00 mov eax,0x0
  4004ff: 48 85 c0 test   rax,rax
  400502: 74 14 je 400518 <frame_dummy+0x28>
  400504: 55 push   rbp
  400505: bf 20 0e 60 00 mov edi,0x600e20
  40050a: 48 89 e5 mov rbp,rsp
  40050d: ff d0 call   rax
  40050f: 5d pop rbp
  400510: e9 7b ff ff ff jmp 400490 <register_tm_clones>
  400515: 0f 1f 00 nop DWORD PTR [rax]
  400518: e9 73 ff ff ff jmp 400490 <register_tm_clones>

000000000040051d <add>:
// add_lib.c

int add(int a, int b)
{
  40051d: 55 push   rbp
  40051e: 48 89 e5 mov rbp,rsp
  400521: 89 7d fc mov DWORD PTR [rbp-0x4],edi
  400524: 89 75 f8 mov DWORD PTR [rbp-0x8],esi return a+b;
  400527: 8b 45 f8 mov eax,DWORD PTR [rbp-0x8]
  40052a: 8b 55 fc mov edx,DWORD PTR [rbp-0x4]
  40052d: 01 d0 add eax,edx
}
  40052f: 5d pop rbp
  400530: c3 ret

0000000000400531 <main>:
// link_example.c

#include <stdio.h>
int main()
{
  400531: 55 push   rbp
  400532: 48 89 e5 mov rbp,rsp
  400535: 48 83 ec 10 sub rsp,0x10 int a = 10;
  400539: c7 45 fc 0a 00 00 00 mov DWORD PTR [rbp-0x4],0xa int b = 5;
  400540: c7 45 f8 05 00 00 00 mov DWORD PTR [rbp-0x8],0x5 int c = add(a, b);
  400547: 8b 55 f8 mov edx,DWORD PTR [rbp-0x8]
  40054a: 8b 45 fc mov eax,DWORD PTR [rbp-0x4]
  40054d: 89 d6 mov esi,edx
  40054f: 89 c7 mov edi,eax
  400551: b8 00 00 00 00 mov eax,0x0
  400556: e8 c2 ff ff ff call   40051d <add>
  40055b: 89 45 f4 mov DWORD PTR [rbp-0xc],eax printf("c = %d\n", c);
  40055e: 8b 45 f4 mov eax,DWORD PTR [rbp-0xc]
  400561: 89 c6 mov esi,eax
  400563: bf 10 06 40 00 mov edi,0x400610
  400568: b8 00 00 00 00 mov eax,0x0
  40056d: e8 8e fe ff ff call   400400 <printf@plt>
}
  400572: c9 leave
  400573: c3 ret
  400574: 66 2e 0f 1f 84 00 00 nop WORD PTR cs:[rax+rax*1+0x0]
  40057b: 00 00 00
  40057e: 66 90 xchg   ax,ax

0000000000400580 <__libc_csu_init>:
  400580: 41 57 push   r15
  400582: 41 89 ff mov r15d,edi
  400585: 41 56 push   r14
  400587: 49 89 f6 mov r14,rsi
  40058a: 41 55 push   r13
  40058c: 49 89 d5 mov r13,rdx
  40058f: 41 54 push   r12
  400591: 4c 8d 25 78 08 20 00 lea r12,[rip+0x200878] # 600e10 <__frame_dummy_init_array_entry>
  400598: 55 push   rbp
  400599: 48 8d 2d 78 08 20 00 lea rbp,[rip+0x200878] # 600e18 <__init_array_end>
  4005a0: 53 push   rbx
  4005a1: 4c 29 e5 sub rbp,r12
  4005a4: 31 db xor ebx,ebx
  4005a6: 48 c1 fd 03 sar rbp,0x3
  4005aa: 48 83 ec 08 sub rsp,0x8
  4005ae: e8 15 fe ff ff call   4003c8 <_init>
  4005b3: 48 85 ed test   rbp,rbp
  4005b6: 74 1e je 4005d6 <__libc_csu_init+0x56>
  4005b8: 0f 1f 84 00 00 00 00 nop DWORD PTR [rax+rax*1+0x0]
  4005bf: 00
  4005c0: 4c 89 ea mov rdx,r13
  4005c3: 4c 89 f6 mov rsi,r14
  4005c6: 44 89 ff mov edi,r15d
  4005c9: 41 ff 14 dc call   QWORD PTR [r12+rbx*8]
  4005cd: 48 83 c3 01 add rbx,0x1
  4005d1: 48 39 eb cmp rbx,rbp
  4005d4: 75 ea jne 4005c0 <__libc_csu_init+0x40>
  4005d6: 48 83 c4 08 add rsp,0x8
  4005da: 5b pop rbx
  4005db: 5d pop rbp
  4005dc: 41 5c pop r12
  4005de: 41 5d pop r13
  4005e0: 41 5e pop r14
  4005e2: 41 5f pop r15
  4005e4: c3 ret
  4005e5: 90 nop
  4005e6: 66 2e 0f 1f 84 00 00 nop WORD PTR cs:[rax+rax*1+0x0]
  4005ed: 00 00 00

00000000004005f0 <__libc_csu_fini>:
  4005f0: f3 c3 repz ret

Disassembly of section .fini:

00000000004005f4 <_fini>:
  4005f4: 48 83 ec 08 sub rsp,0x8
  4005f8: 48 83 c4 08 add rsp,0x8
  4005fc: c3 ret






1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31

32

33

34

35

36

37

38

39

40

41

42

43

44

45

46

47

48

49

50

51

52

53

54

55

56

57

58

59

60

61

62

63

64

65

66

67

68

69

70

71

72

73

74

75

76

77

78

79

80

81

82

83

84

85

86

87

88

89

90

91

92

93

94

95

96

97

98

99

100

101

102

103

104

105

106

107

108

109

110

111

112

113

114

115

116

117

118

119

120

121

122

123

124

125

126

127

128

129

130

131

132

133

134

135

136

137

138

139

140

141

142

143

144

145

146

147

148

149

150

151

152

153

154

155

156

157

158

159

160

161

162

163

164

165

166

167

168

169

170

171

172

173

174

175

176

177

178

179

180

181

182

183

184

185

186

187

188

189

190

191

192

193

194

195

196

197

198

199

200

201

202

203

204

205

206

207

208

209

210

211

212

213

214

215

216

217

218

219

220

221

222


可见，链接（Link） 不仅仅是单纯的将多个 Object 文件拼凑起来而已，而是将程序真正的转换为一个可以在操作系统上执行的文件格式，且这个文件中还包含了整个程序所有 Object 文件的内容。在 Linux 上，这个文件格式就是 ELF（Execuatable and Linkable File Format，可执行与可链接文件格式）。

ELF 文件

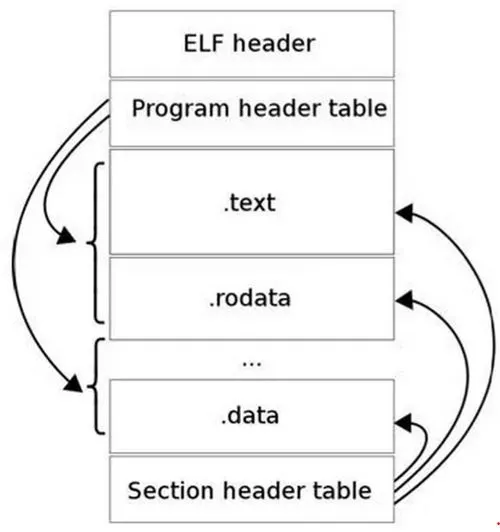

ELF 文件格式：是一种用于二进制文件、可执行文件、目标代码、共享库和核心转储格式文件。ELF 文件由 4 部分组成，分别是 ELF header、程序头表（Program Header Table）、节（Section）和节头表（Section Header Table）。

位于 ELF Header 和 Section Header Table 之间的都是段（Section）。一个典型的 ELF 文件包含下面几个段：

• .text：已编译程序的指令代码段。
• .rodata：即只读数据（譬如常数 const）。
• .data：已初始化的C程序全局变量和静态局部变量。
• .bss：未初始化的C程序全局变量和静态局部变量。
• .debug：调试符号表，调试器用此段的信息帮助调试。

可以使用 readelf -S 查看其各个 section 的信息如下：

$ readelf -S hello
There are 31 section headers, starting at offset 0x19d8:

Section Headers:
  [Nr] Name Type Address Offset Size EntSize Flags  Link  Info  Align
  [ 0] NULL 0000000000000000  00000000 0000000000000000  0000000000000000 0 0 0
……
  [11] .init PROGBITS 00000000004003c8  000003c8 000000000000001a  0000000000000000  AX 0 0 4
……
  [14] .text PROGBITS 0000000000400430  00000430 0000000000000182  0000000000000000  AX 0 0 16
  [15] .fini PROGBITS 00000000004005b4  000005b4
……






1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16


在链接器把程序转换为 ELF 格式的可执行文件之后，装载器再去处理就会容易得多。因为装载器不再需要考虑地址跳转的问题，只需要解析 ELF 文件，把对应的指令和数据加载到内存里面供 CPU 执行就可以了。

同样，Windows 也有自己的可执行文件格式 PE（Portable Executable Format）。因为 Linux 和 Windows 的可执行文件格式不同，所以也就不能够 “一次编译，跨平台执行” 了。那么换句话说：是不是只要在 Linux 上运行可以解析 PE 文件的装载器就可以解决这个问题呢？答案是肯定的，Linux 著名的开源软件 Wine 正是此类装载器，国内很多 Linux Desktop 发行版都是基于 Wine 实现了 Windows 常用软件的移植。

反汇编 ELF 文件

由于 ELF 文件无法被当做普通文本文件打开，如果希望直接查看一个 ELF 文件包含的指令和数据，需要使用反汇编的方法。

使用 objdump -D 对其进行反汇编如下：

$ objdump -D hello
……
0000000000400526 <main>:  // main标签的PC地址
//PC地址：指令编码 指令的汇编格式
  400526: 55 push   %rbp
  400527: 48 89 e5 mov %rsp,%rbp
  40052a: bf c4 05 40 00 mov $0x4005c4,%edi
  40052f: e8 cc fe ff ff callq  400400 <puts@plt>
  400534: b8 00 00 00 00 mov $0x0,%eax
  400539: 5d pop %rbp
  40053a: c3 retq 40053b: 0f 1f 44 00 00 nopl   0x0(%rax,%rax,1)
……






1

2

3

4

5

6

7

8

9

10

11

12

13


使用 objdump -S 将其反汇编并且将其 C 语言源代码混合显示出来：

# 要加上 -g 选项

$ gcc -o hello -g hello.c
$ objdump -S hello
……
0000000000400526 <main>:
#include <stdio.h>

int
main(void)
{
  400526: 55 push   %rbp
  400527: 48 89 e5 mov %rsp,%rbp
  printf("Hello World!" "\n");
  40052a: bf c4 05 40 00 mov $0x4005c4,%edi
  40052f: e8 cc fe ff ff callq  400400 <puts@plt>
  return 0;
  400534: b8 00 00 00 00 mov $0x0,%eax
}
  400539: 5d pop %rbp
  40053a: c3 retq 40053b:





1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22


文章来源: is-cloud.blog.csdn.net，作者：范桂飓，版权归原作者所有，如需转载，请联系作者。

原文链接：is-cloud.blog.csdn.net/article/details/106912598
