IOMMU — CPU 硬件支撑的 I/O 虚拟化方案

需求背景

多个虚拟机共享服务器中的物理网卡，该场景中需要一种机制既能保证 I/O 的效率，又要保证多个虚拟机对用物理网卡共享使用。I/O 虚拟化的出现就是为了解决这类问题。

DMA Remapping Feature

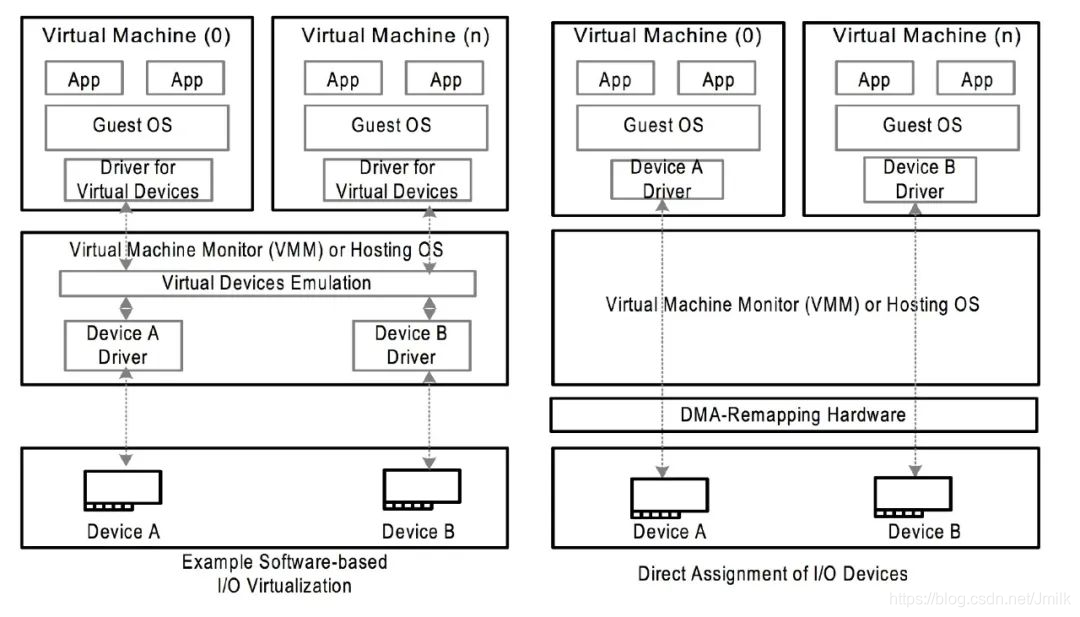

从 CPU 的角度看，为了解决虚拟机访问物理网卡等 I/O 设备的性能问题，就是要避免 VMM 对 CPU 指令的捕获/翻译、上下文切换、内存拷贝等损耗，于是提出了 DMA Remapping Feature（DMA（直接存储器存取）的重映射功能），即：虚拟机可以通过 DMA Remapping Feature 直接访问到宿主机的物理网卡设备的内存空间，且进行安全访问，故称这段地址空间为：虚拟机对网卡访问的 DMA 保护域。

DMA Remapping Feature 主要解决了两个问题：

1. 一方面为每个虚拟机创建了一个 DMA 保护域并实现了安全的隔离。
2. 另一方面提供一种机制是将虚拟机的 Guest Physical Address 翻译为物理机的 Host Physical Address。从而虚拟机访问自己的地址就是直接访问宿主机分配给网卡的地址。

IOMMU 硬件单元

DMA Remapping Feature 的工作是通过 CPU 硬件平台的 IOMMU（I/O MMU，Input/Output Memory Management Unit，I/O 内存管理硬件单元）来完成的。IOMMU 的出现，实现了地址空间上的隔离，使设备只能访问规定的内存区域。

Intel VT-d 和 AMD-Vi 都是 IOMMU 的一种硬件实现：

• Intel VT-d（Intel Virtualization Technology for Directed I/O，Intel 的直接 I/O 虚拟化）：用于提高虚拟化的安全性、可靠性和 I/O 性能。
• AMD-Vi（AMD’s I/O Virtualization Technology，AMD 的 I/O 虚拟化技术）：作用同上。

PCI Passthrough

传统的虚拟化方案是虚拟机通过 Hypervisor 来共享的访问一个物理网卡，当 Hypervisor 需要处理多台虚拟机对同一个设备的并发访问和隔离时，Hypervisor 就成为了一个性能瓶颈。

那么，既然虚拟机可以通过 IOMMU 来访问网卡的 DMA，那么更彻底的做法就是把整块网卡 Passthrough（直通）给虚拟机使用，即：虚拟机绕过 Hypervisor 直接操作物理网卡。这种做法称作 PCI Passthrough。VMware，Xen 和 KVM 都支持这种技术。

主流的网卡设备商随即推出 SR-IOV（Single Root IO Virtualization）和 MR-IOV（Multi-Root IO Virtualization）技术，将一个 PF 硬件虚拟化为 VF，继而一张网卡可以化作多个 PCI/PCIe 设备，并 Passthrough 使用。

值得注意的是，在一些场景中，多个 PCI 设备之间是存在协作关系的，它们互相协作组成一个功能的实体，彼此之间也需要相互访问。而 IOMMU 对该场景中的这些设备是不适用的。

开启 IOMMU

Kernel 开启 IOMMU 之后就可以使用 Intel VT-d / AMD-Vi，以及 PCI Passthrough 功能了，同时还作用于应对故障及恶意行为的内存保护。

启用 IOMMU：

1. 确保 CPU 支持 Intel VT-d / AMD-Vi，并且已经在 BIOS 中打开。

2. 设置内核参数：

# Intel VT-d
intel_iommu=on

# AMD-Vi
amd_iommu=on

# Both，防止 Kernel 试图 Touching 无法 Passthrough 的设备。
iommu=pt






1

2

3

4

5

6

7

8


3. 检查 dmesg 以确认 IOMMU 已经被正确启用：

$ dmesg | grep -e DMAR -e IOMMU
[ 0.000000] DMAR: IOMMU enabled






1

2


UIO Framework — 用户态网络协议栈方案

UIO Framework Kernel Module（User Space I/O，用户态 I/O 框架内核模块），是 Kernel 提供的用户态 I/O 驱动程序框架。基于 UIO Framework 可以编写出让数据报文绕过 Kernel Network Stack，直接进入 User Space 进行处理的内核模块（e.g. DPDK IGB_UIO）。

但是，UIO 也有着不足之处，例如：不支持 DMA（不受 IOMMU 的保护）、中断支持有限、需要 Root 权限运行等，所以通过 DMA 传输大流量数据的 I/O 设备，如：被 Passthrougth 的网卡、显卡等设备，是无法使用 UIO Framework 的。

UIO 的实现机制是：对用户态暴露一个文件接口，当注册一个 UIO 设备时，就会出现一个系统文件 /dev/uioX，对该文件的读写就是对网卡设备的内存的读写。除此之外，对网卡设备的控制还可以通过 /sys/class/uio 下的各个文件的读写来完成。

如下图：

• mmap() 接口：用于映射设备的寄存器空间。
• read() 接口：用于等待一个设备中断。
• write() 接口：用于控制中断关闭/打开。

VFIO — VNF/CNF 的用户态网络协议栈方案

上述：

• UIO 的作用是支持用户态网络协议栈，问题是不支持 DMA。
• IOMMU 的作用是支持 DMA Remapping 功能，问题是无法让多个 PCI 设备互相访问。

VFIO（Virtual Function I/O）就是 UIO 和 IOMMU 的升级版，兼顾两者的优点，实现了：

1. 在 User Space 配置 IOMMU interface，继而可以将 DMA 地址空间映射限制在用户态进程的虚拟空间中。从而解决了 UIO 不支持 DMA 的问题。
2. Passthrough 的最小单元不再是某个单独的 PCI 设备，而是分布在同一个 IOMMU Group 的所有 PCI 设备；

可见，VFIO 最大的用途就是支撑 VNF 或 CNF 场景中 Passthrough 设备的用户态 I/O 实现。使用 VFIO 可以开发出安全的、非特权的、高性能的用户态的网卡驱动程序。

所以，VFIO 的本质与 UIO 一样，是一个用户态驱动框架。

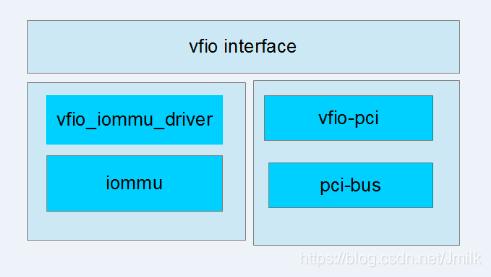

一个 VFIO 设备表现为：

• 用户态呈现：一个 /dev/vfio 设备文件。
• 内核态呈现：一个 container 对象，一个 container 中可以包含多个 IOMMU Group。

它提供两种基本服务：

1. 向用户态提供访问硬件设备的接口。
2. 向用户态提供配置 IOMMU 的接口。

IOMMU Group

VFIO 是如何解决让多个 PCI 设备即 Passthrough 有可以互相访问的呢？换句话说：VFIO 如何让多个 PCI 设备一起 Passthrough？

为此 VFIO 引入了 IOMMU Group 的概念：

1. 让若干个 VF（虚拟功能设备）同处于一个 IOMMU Group。
2. 同时，把 IOMMU Group 作为 IOMMU 操作的最小单元。

即：一个 IOMMU Group 是将若干个 VFs 直通（Passthrough）给虚拟机的最小单位。
