MATLAB--数字图像处理 绘画出图像灰度值的三维图像

绘画出图像灰度值的三维图像

方法一：

 i=imread('a1.jpg');

if(size(i,3)>1)

i=rgb2gray(i);

end

i=double(i);
mesh(i);
figure,mesh(flipdim(i,1)),title('水平镜像翻转后 这样更加符合MATLAB对于图像处理的坐标')






1

2

3

4

5

6

7

8

9

10

11

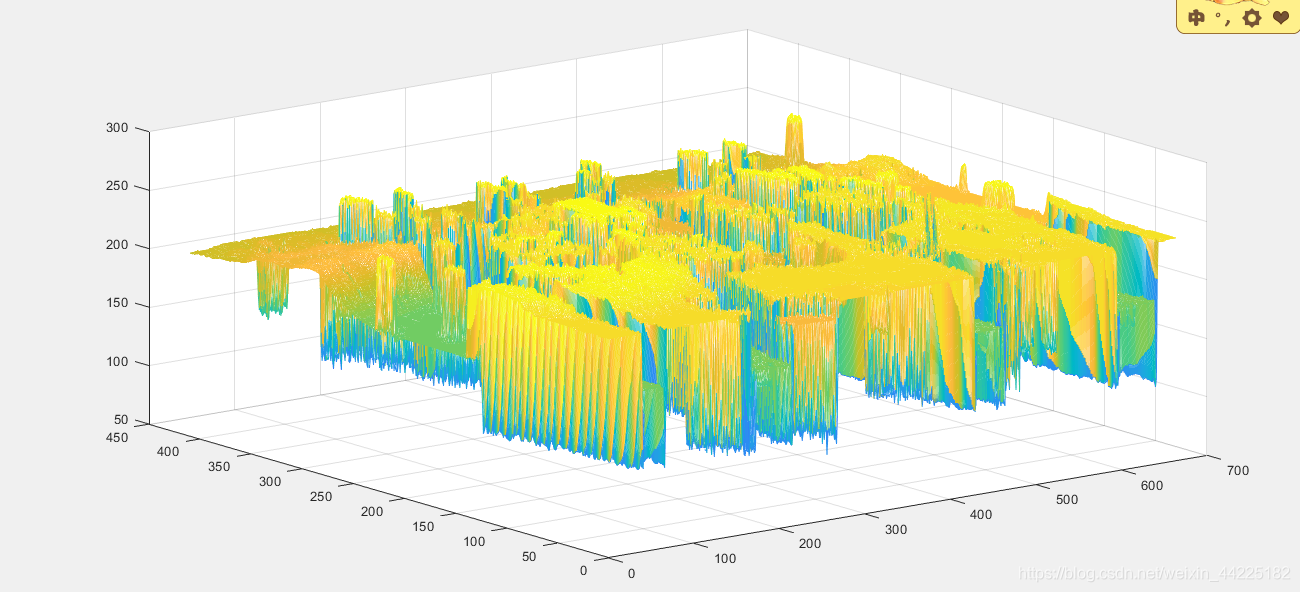

效果图

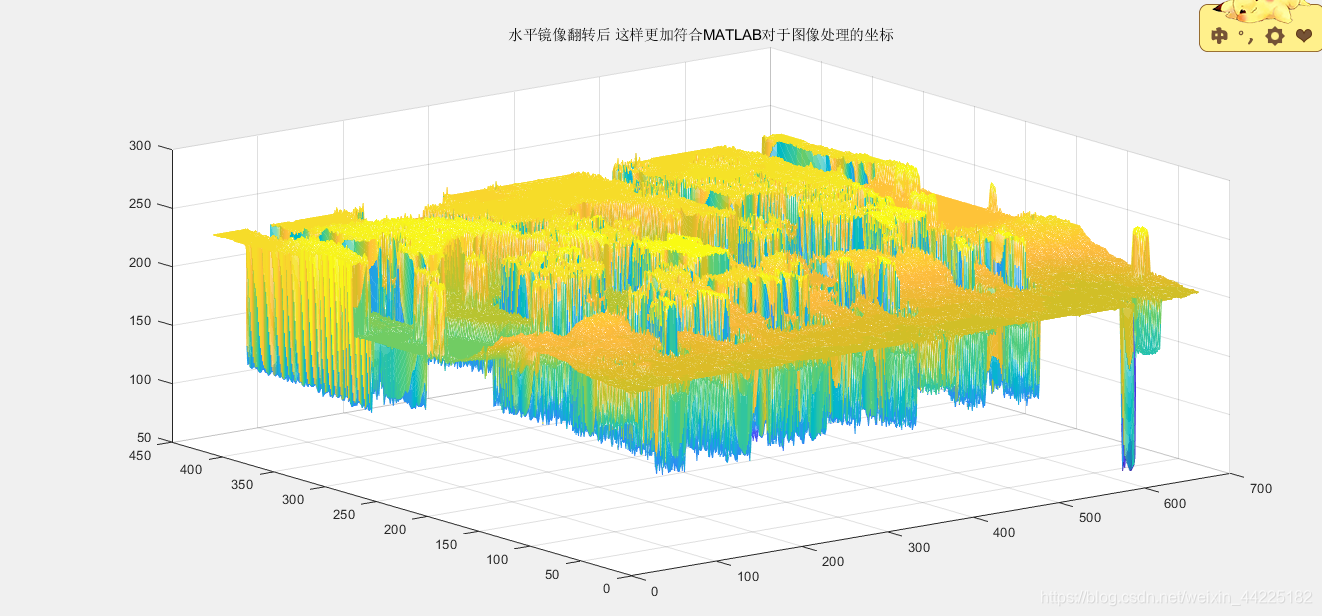

水平镜像翻转后 更加符合MATLAB对于图像处理是建立的坐标轴(x向下 y向右)

方法二：

 p=imread('a1.jpg'); % 真彩图
p1=rgb2gray(p); % rgb 转为灰度图
[y,x]=size(p1); % 取出图像大小
[X,Y]=meshgrid(1:x,1:y); % 生成网格坐标
pp=double(p1); % uint8 转换为 double
mesh(X,Y,pp); % 画图






1

2

3

4

5

6

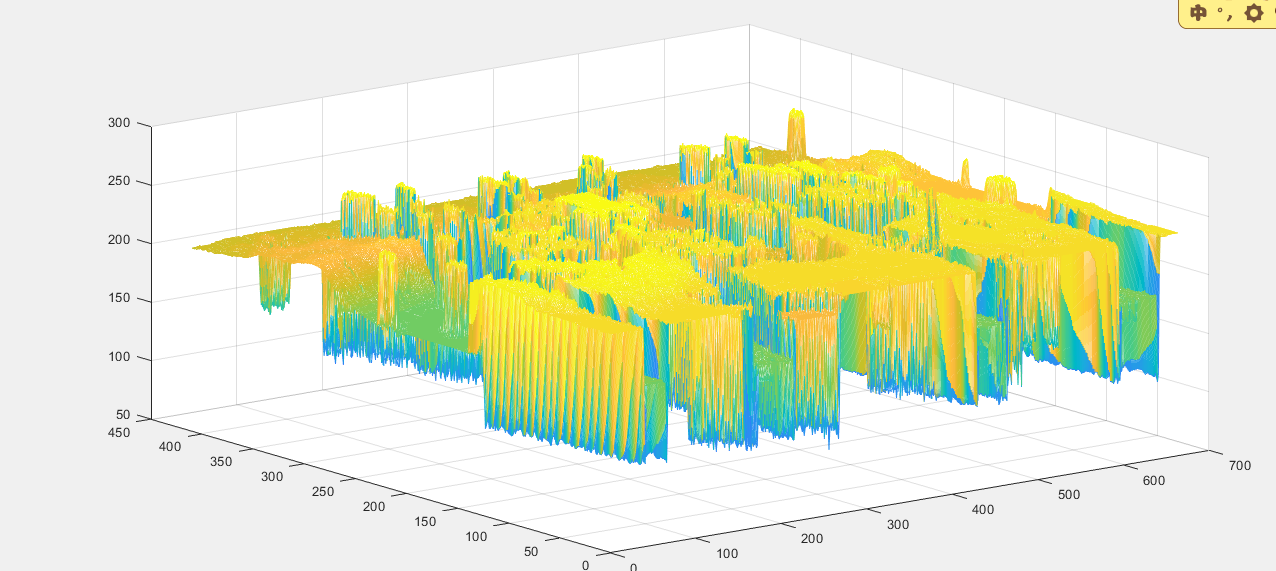

效果图

文章来源: haihong.blog.csdn.net，作者：海轰Pro，版权归原作者所有，如需转载，请联系作者。

原文链接：haihong.blog.csdn.net/article/details/101912469
