实现目标

用8255C口的PC3引脚向外输出连续的正方波信号，频率为500hz

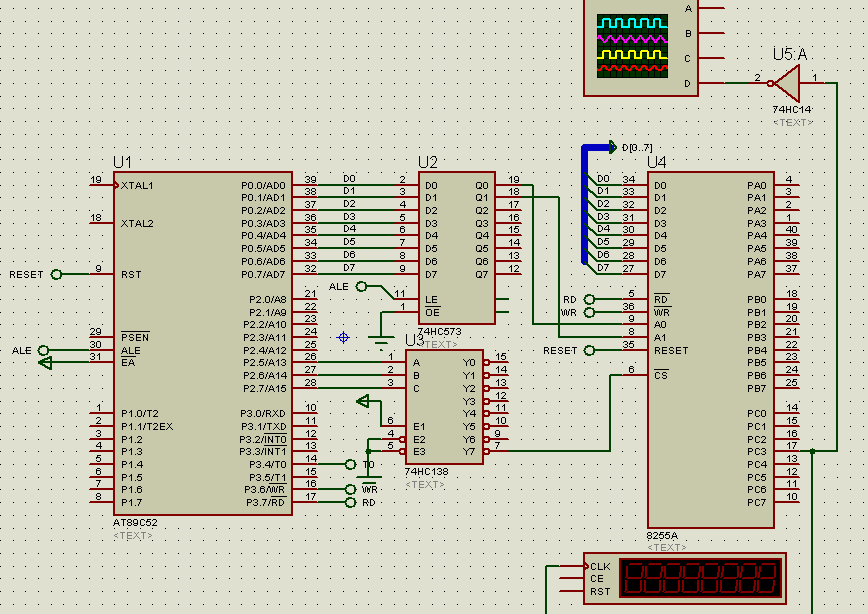

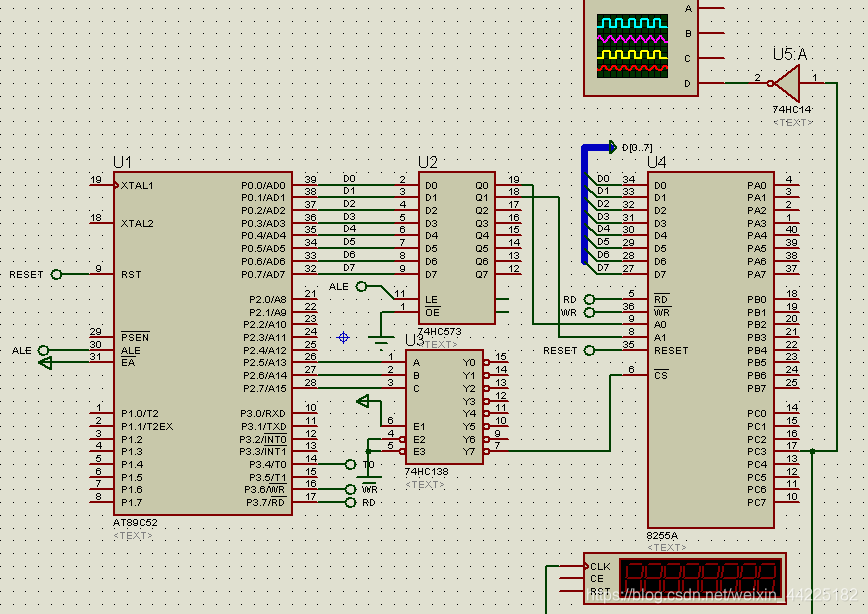

Proteus仿真图

C51代码（软件延时）

/* 采用软件延时实现 */
#include <REG52.H> /* special function register declarations */
#include <intrins.h>

#define PA8255 		XBYTE[0xe000] 	/* 定义8255A口地址 */
#define PB8255 XBYTE[0xe001] 	/* 定义8255B口地址 */
#define PC8255 XBYTE[0xe002] 	/* 定义8255C口地址 */
#define COM8255 	XBYTE[0xe003] 	/* 定义8255控制寄存器地址 */

void time(unsigned int ucMs);

void init8255(void) {
	COM8255=0x80;/*工作方式选择字送入8255控制寄存器，设置A、B、C口为基本I/O输出方式 */
}
/******** main 函数 *********/
void main (void) { init8255();
	while (TRUE) { COM8255=0x07;	/*PC3置1*/
		time(1);/* 延时1ms */
		COM8255=0x06; 	/*PC3清0*/
		time(1);/* 延时1ms */
	}
}

/******** time C *********/
void time(unsigned int ucMs)//延时单位：ms
{ #define DELAYTIMES  239 unsigned char ucCounter;
	while(ucMs>0){
		while(ucMs!=0);
	for(ucCounter=0；ucCounter<DELAYTIMEScCounter++){}//延时 ucMs--;
	}






1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31

32

33

34

35


笔记

• COM8255=0x80，定义8255的工作方式选择字，强调C口用于输出。
• COM8255=0x07，定义8255的C口置/复位控制字，07=0000 0111，011表示PC3，1表示置位，也就是将PC3置为1
• COM8255=0x06，定义8255的C口置/复位控制字，06=0000 0110，011表示PC3，0表示复位，也就是将PC3置为0
• 具体查询8255初始化规则

思路：采用软件延时的方法，直接对PC3引脚的电位进行修改，达到输出连续方波的效果。

C51代码（中断）

/* 采用工作方式1定时器1中断实现 */
#include <REG52.H> /* special function register declarations */
#include <Absacc.h>
#define TRUE  1
#define FALSE 0

bit	bitFF;/* 位计数器 */
#define PA8255 		XBYTE[0xe000] 	/* 定义8255A口地址 */
#define PB8255 XBYTE[0xe001] 	/* 定义8255B口地址 */
#define PC8255 XBYTE[0xe002] 	/* 定义8255C口地址 */
#define COM8255 	XBYTE[0xe003] 	/* 定义8255控制寄存器地址 */

/* 初始化8255 */
/*工作方式选择字送入8255控制寄存器，设置A、B、C口为基本I/O输出方式 */
void init8255(void) {
	COM8255=0x80;
}
/******** main 函数 *********/
void main (void) {
	init8255();	/* 初始化8255 */
	TMOD=0x10; /* 设置定时器1为工作方式1 */ TH1=-500>>8;TL1=-500 % 256;/* 定时器1每1000计数脉冲发生1次中断,12MHz晶振，定时时间1000us */
	TCON=0x40; /* 内部脉冲计数 */
	IE=0x88;   /*打开定时器中断*/
	while (TRUE) {
		time(1);/* 延时1ms */
	}
}
/******* 定时器/计数器1中断服务程序 ***/
void timer1int(void) interrupt 3
{
	EA=0;/* 关总中断 */
	TR1=0;/*停止计数*/
	TH1=-500>>8;TL1=-500 % 256;/* 重置计数初值 */
	TR1=1;/*启动计数*/
	if(bitFF)
		COM8255=0x07;	/*PC3置1*/
	else
		COM8255=0x06; 	/*PC3清0*/
	bitFF=!bitFF;
	EA=1;/* 开总中断 */
}






1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31

32

33

34

35

36

37

38

39

40

41

42


上述代码同样可以实现输出连续方波的效果，只是利用中断替代了软件延时，效率高一些
