华为云IoT智慧物流案例10| 广和通L610模组FOTA升级(服务端FileZilla Server客户端FileZilla)

举报
实柏 发表于 2021/08/05 22:54:23 2021/08/05
【摘要】 FOTA升级作用:在官方更新新固件后,模组设备无需寄回给官方,而是通过远程FTP/HTTP进行OTA升级固件,以更新新固件版本,从而达到更新设备的功能/BUG修复。本次我采用FPT的方式来升级L610的固件,FPT可以选择购买华为云弹性云服务器ECS或用自己的PC局域网搭建FPC服务器,因为我这里只是做测试使用,故选择用自己的PC搭建FPT服务器。 第一章 使用FileZilla Serve...

FOTA升级作用:在官方更新新固件后,模组设备无需寄回给官方,而是通过远程FTP/HTTP进行OTA升级固件,以更新新固件版本,从而达到更新设备的功能/BUG修复。

本次我采用FPT的方式来升级L610的固件,FPT可以选择购买华为云弹性云服务器ECS或用自己的PC局域网搭建FPC服务器,因为我这里只是做测试使用,故选择用自己的PC搭建FPT服务器。

第一章 使用FileZilla Server搭建FTP服务器

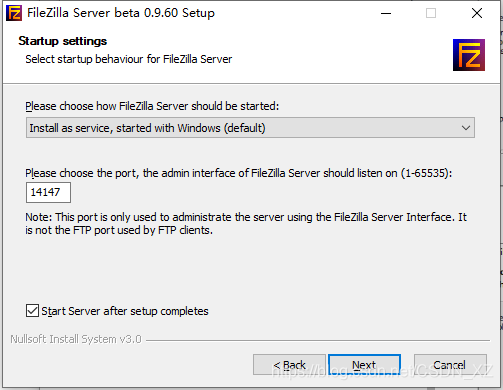

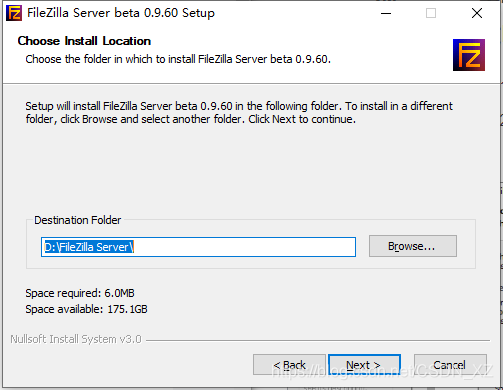

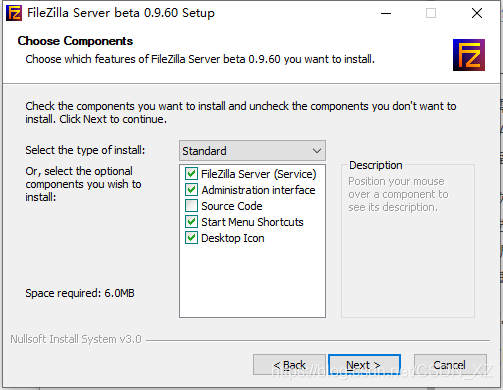

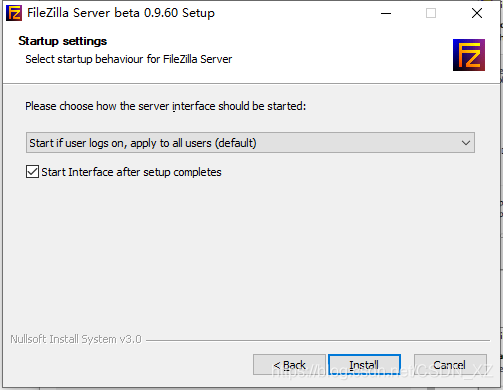

  1. 服务端FileZilla Server:FileZilla Server下载
    在这里插入图片描述
    在这里插入图片描述
    在这里插入图片描述
    在这里插入图片描述
  2. 配置服务端

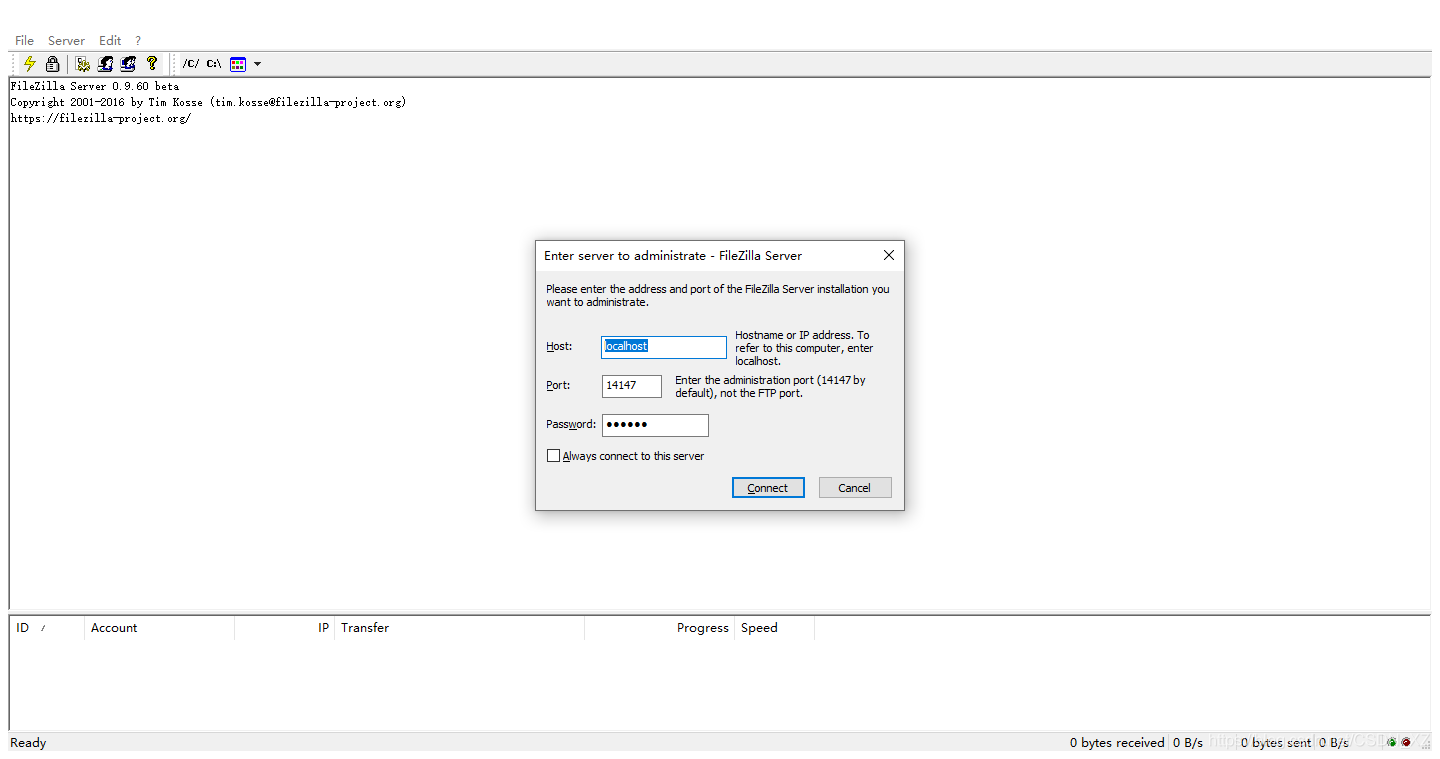

    (1)打开Filezilla Server Interface,“Host”默认“localhost”即设置本机为FTP服务器,“Port”为前面安装时的端口,默认“14147”,设置一个服务器端的“Password”,点击“Connect”
    在这里插入图片描述
    在这里插入图片描述

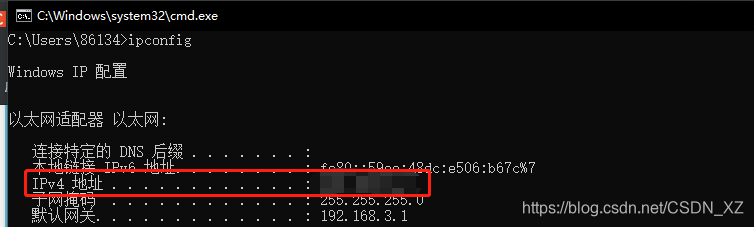

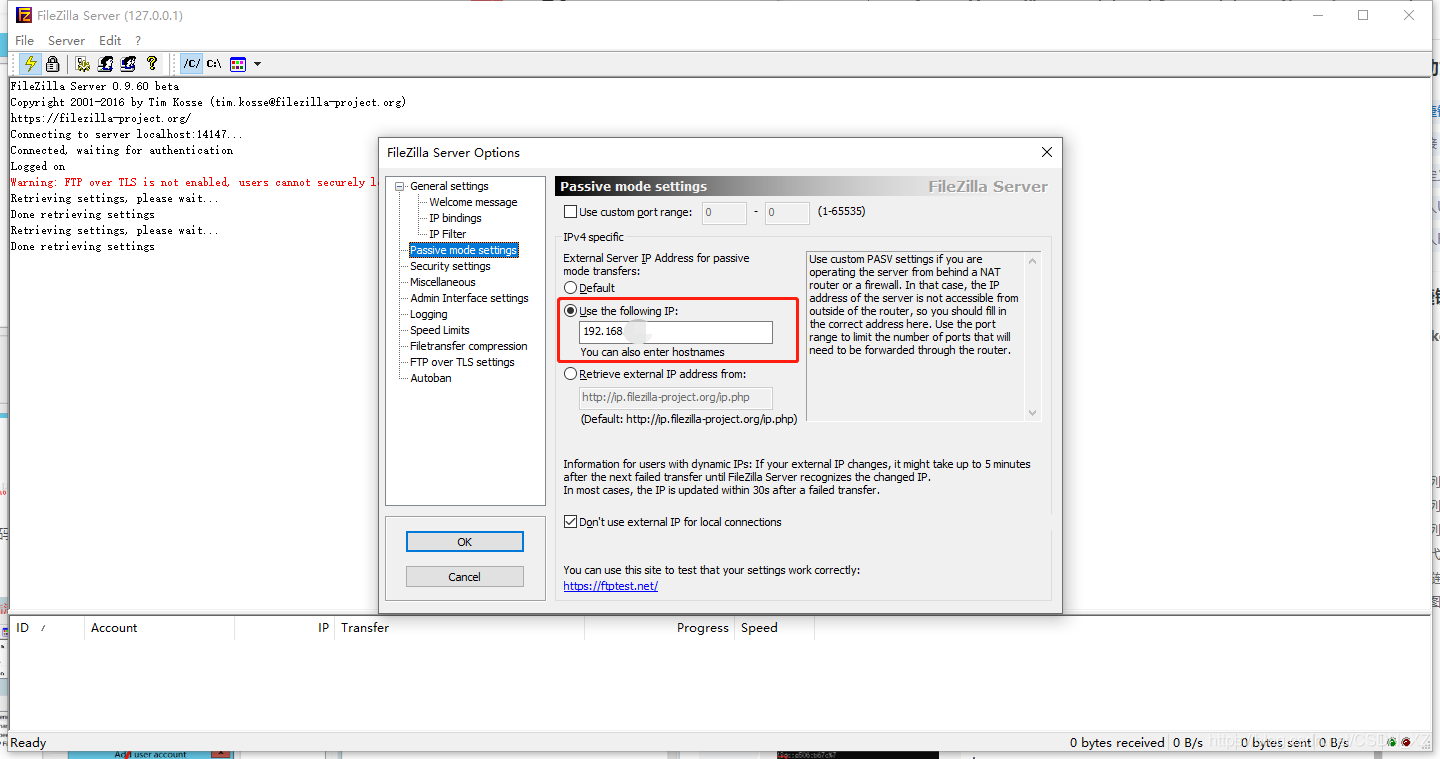

    (2)手动修改服务器IP地址,依次点击“Edit”,“Settings”打开设置界面,选择“Passive mode settings”选项卡,勾选“Use the following IP:”并填写自己PC端的IP地址,之后点击“OK”保存。

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

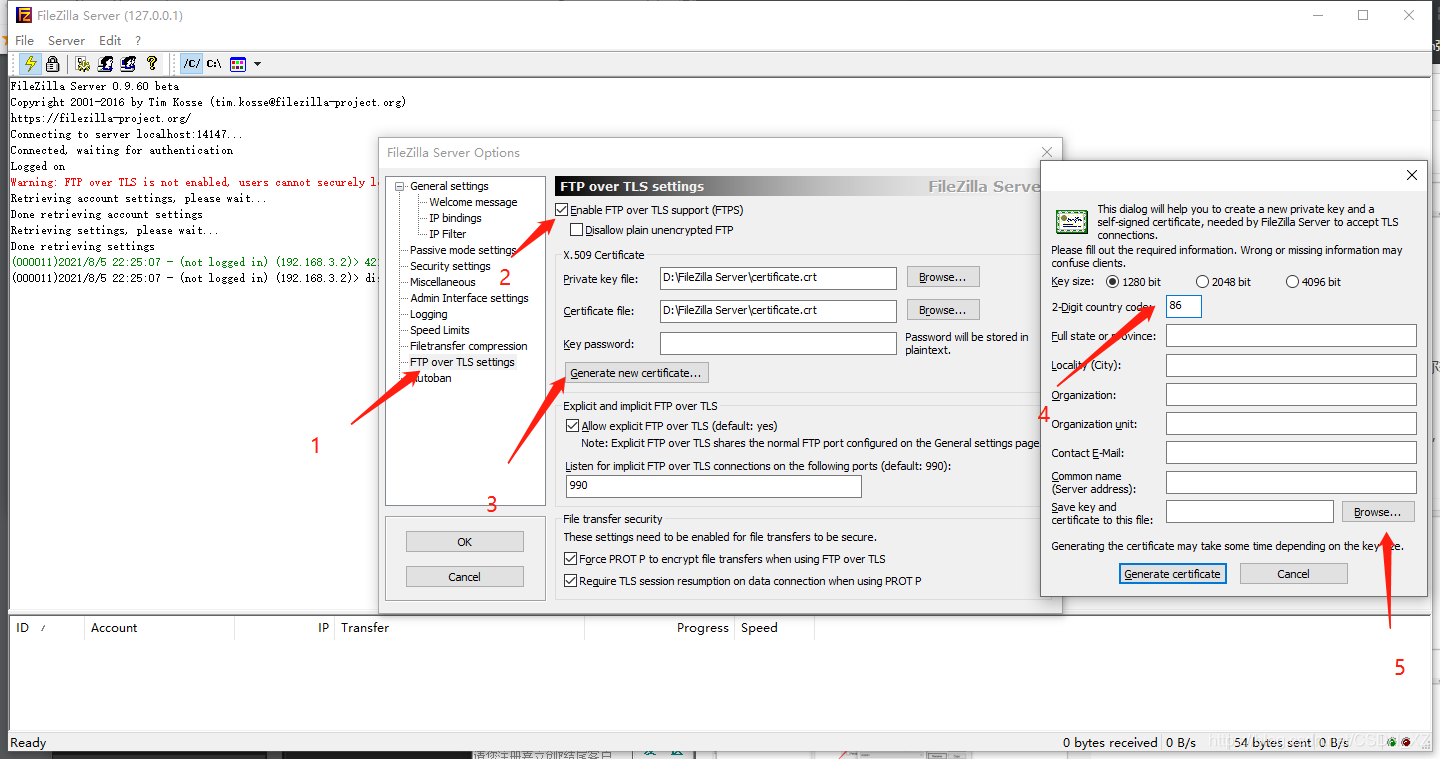

(3)添加X.509证书,点击“FTP over TLS settings”,勾选“Enable FTP over TLS support(FTPS)”
配置证书“Generate new certificate”
国家代码填86,设置路径将证书另存为在你想要保存证书的地方
在这里插入图片描述

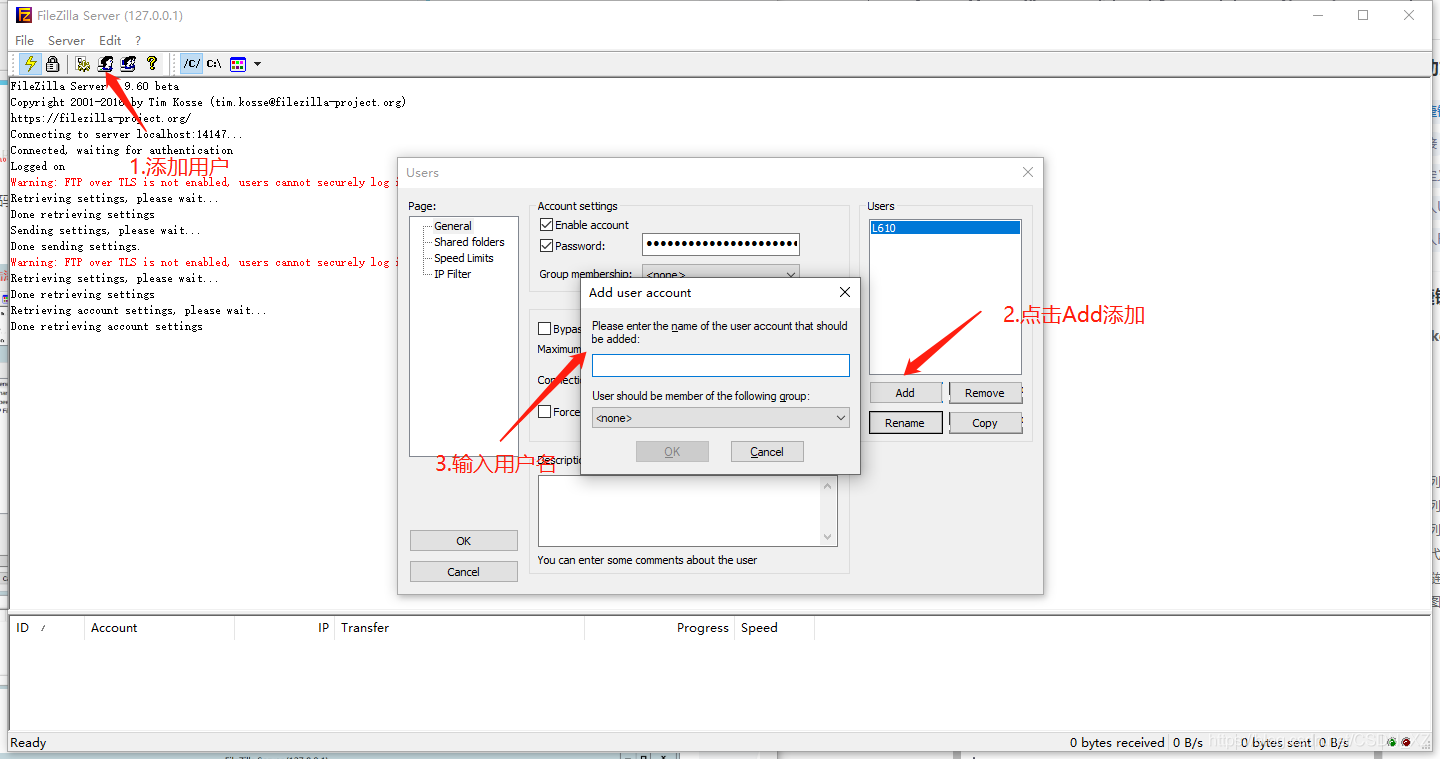

(4)设置用户名和密码,以及共享文件夹,具体过程如下:
在这里插入图片描述

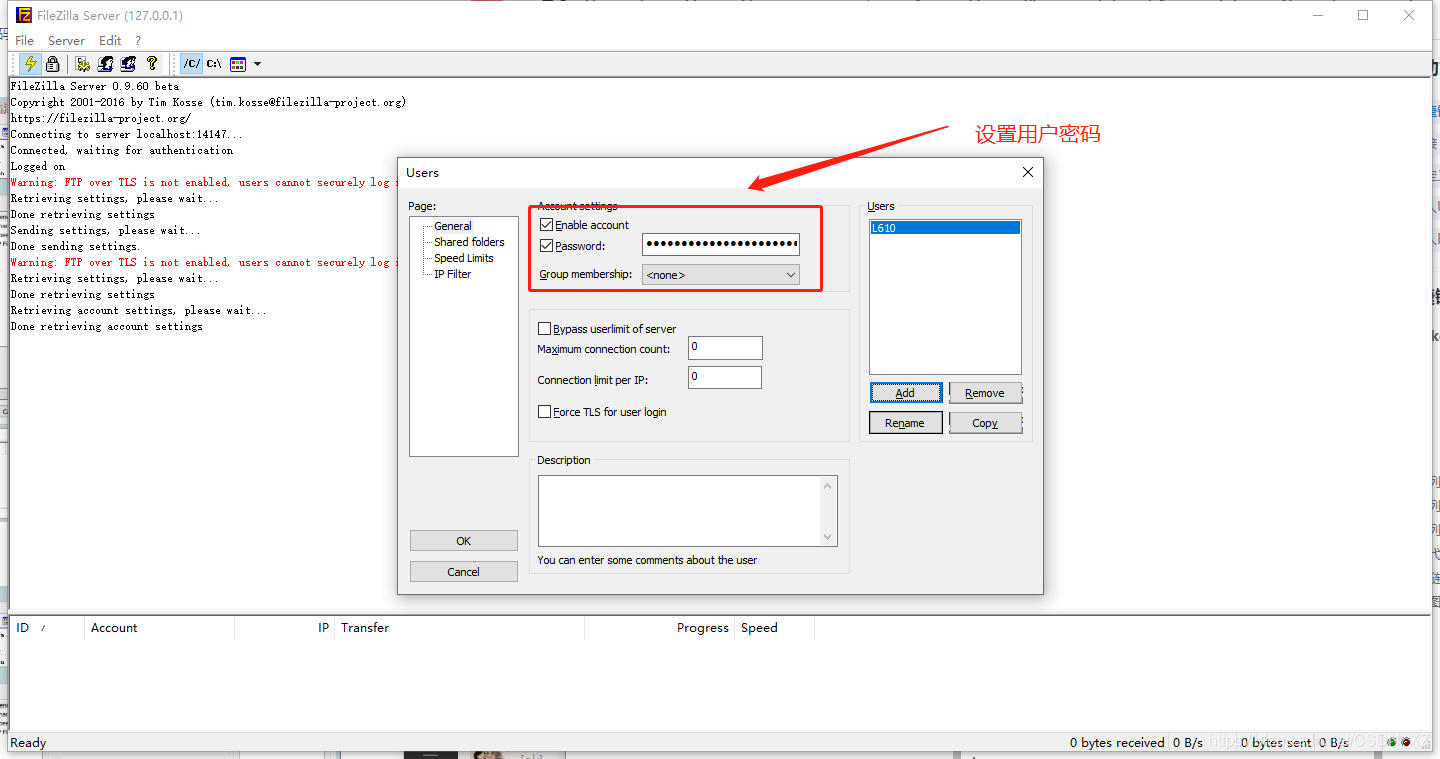

设置用户密码

在这里插入图片描述
设置共享文件夹

在这里插入图片描述

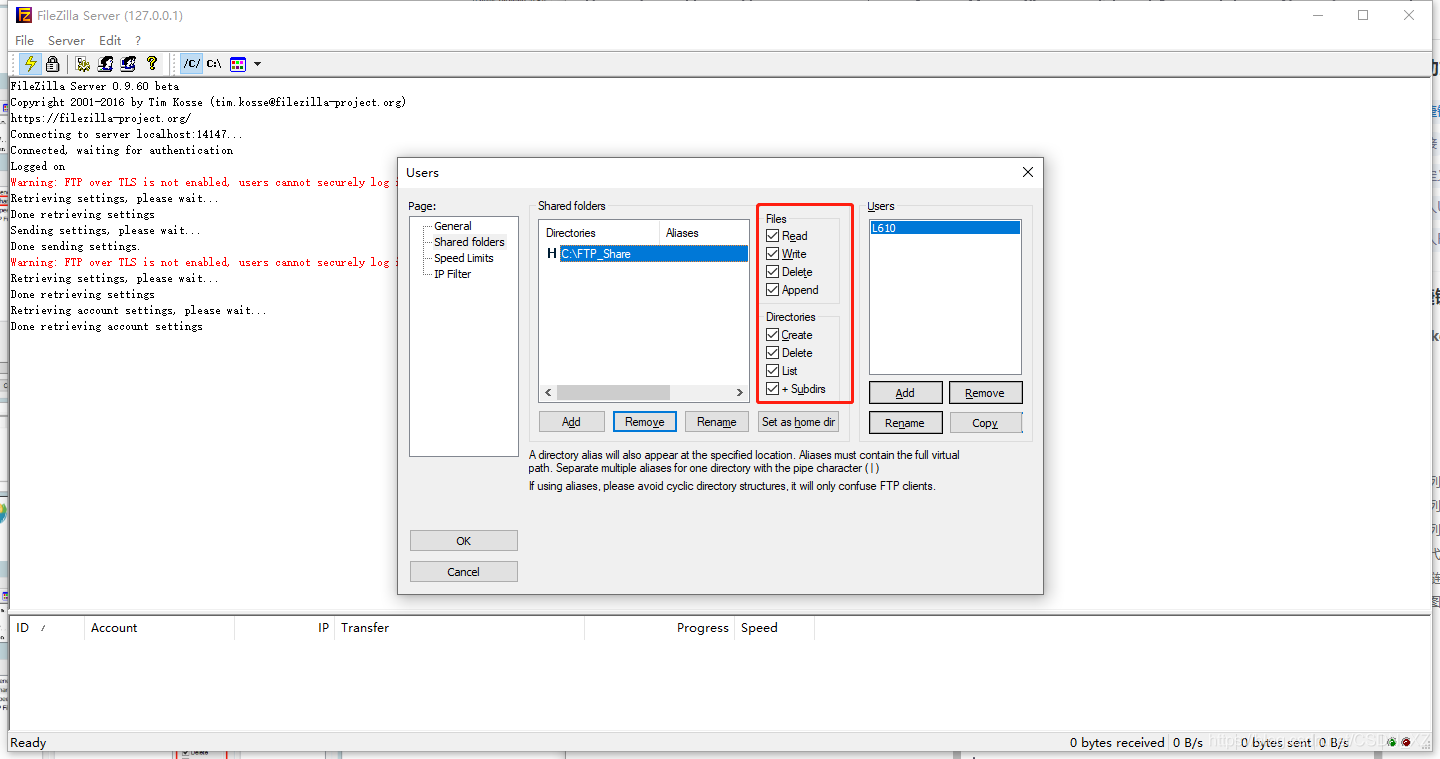

设置相关权限
在这里插入图片描述

第二章 通过FileZilla客户端访问FTP服务器

客户端FileZilla:FileZilla下载

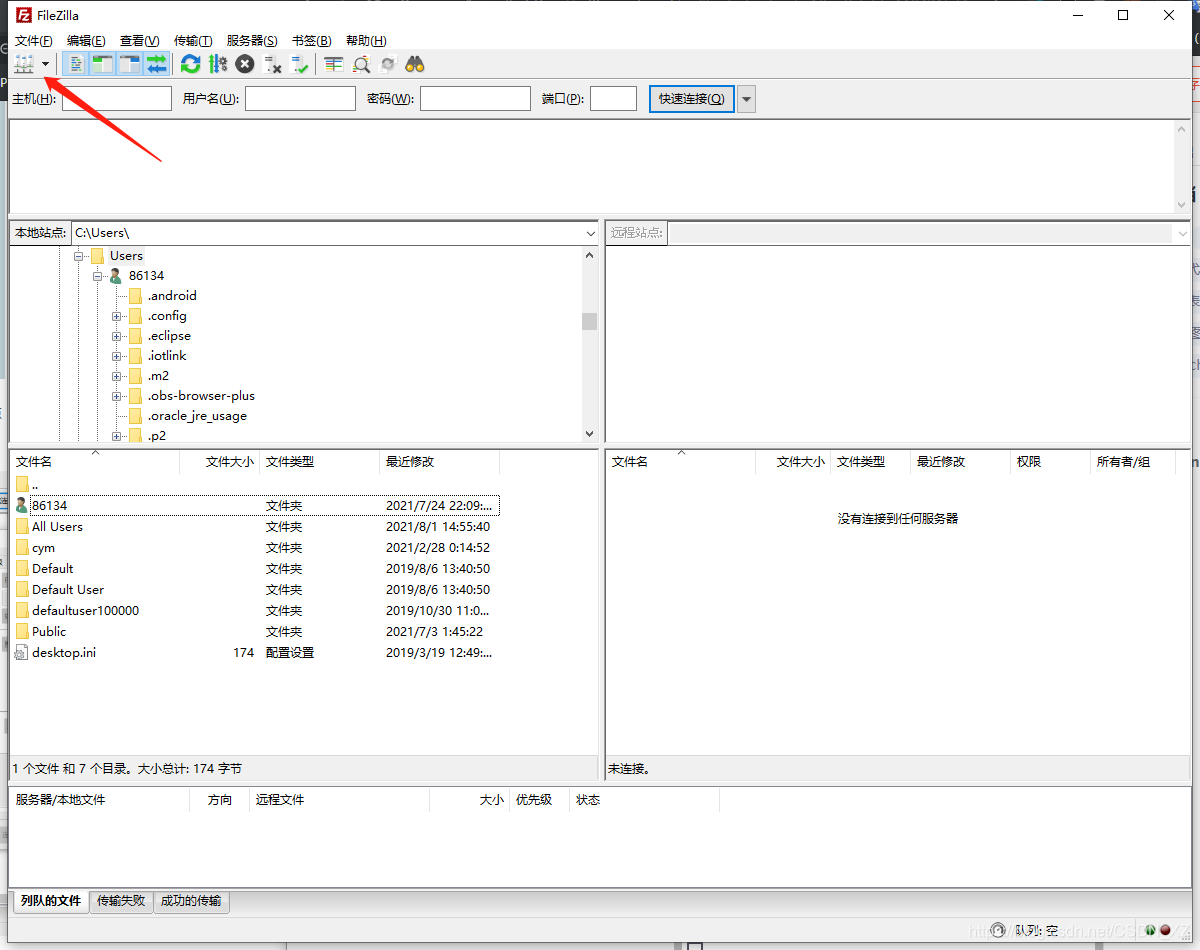

  1. 点击左上角的“打开站点管理器”添加新的站点在这里插入图片描述

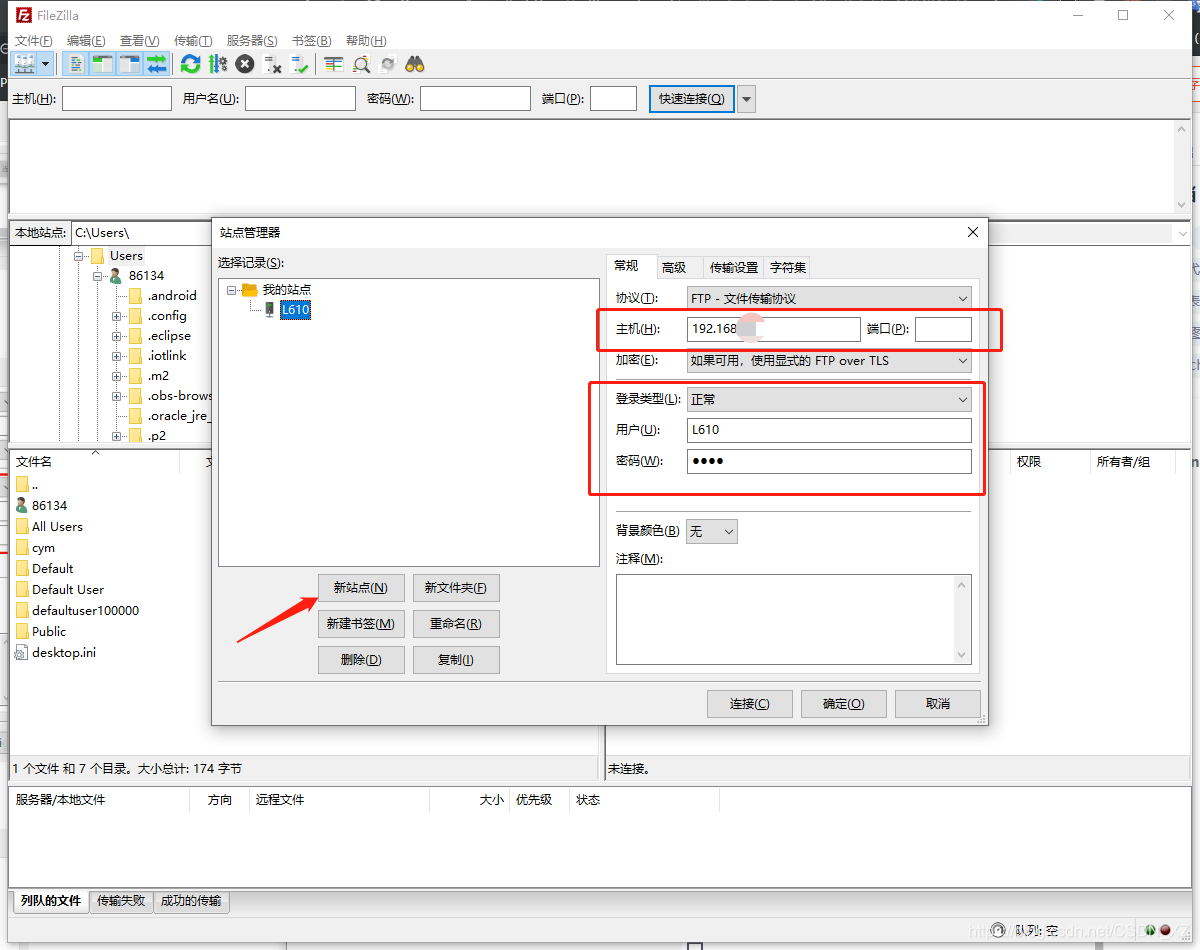

    2.填写站点相关信息
    在这里插入图片描述

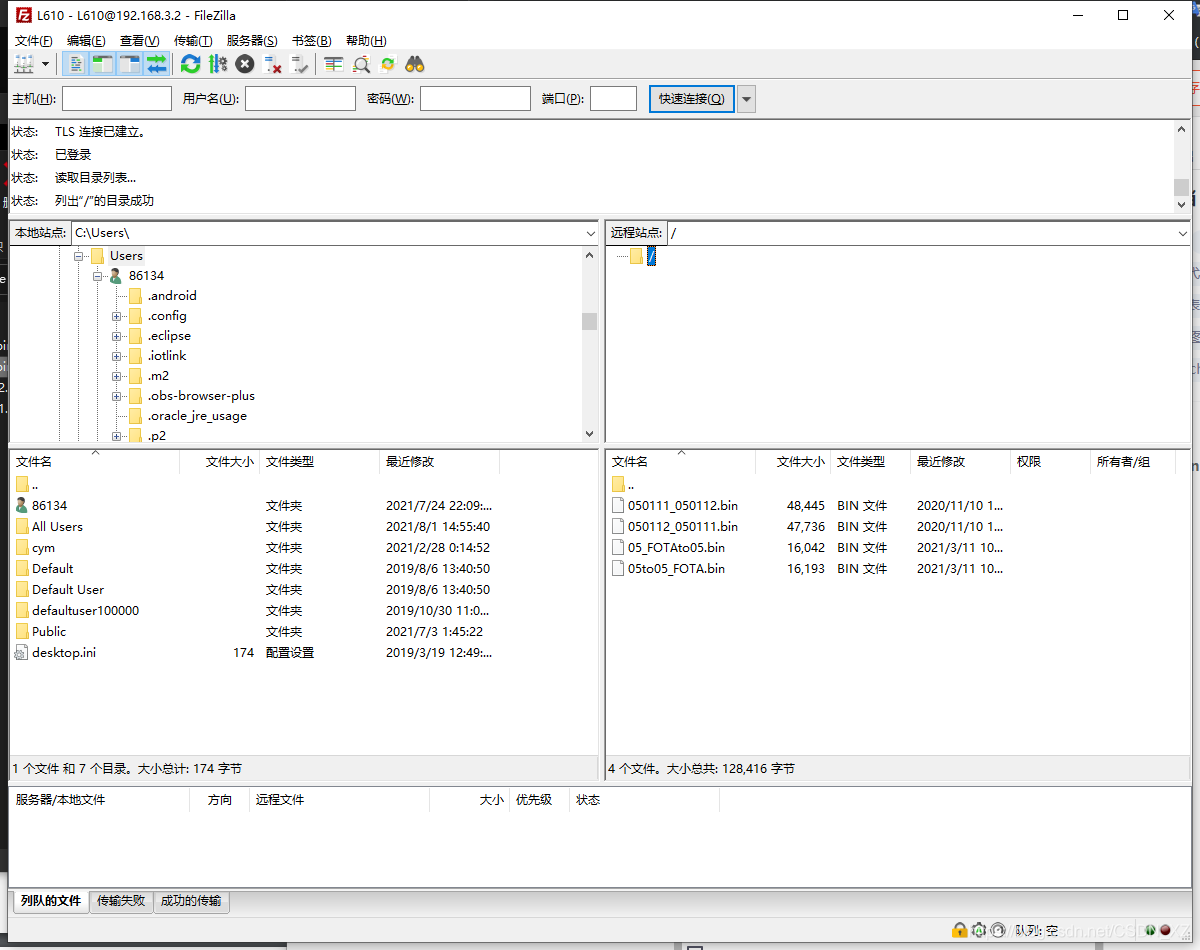

  2. 点击“连接”,即可连接到FTP服务器
    在这里插入图片描述

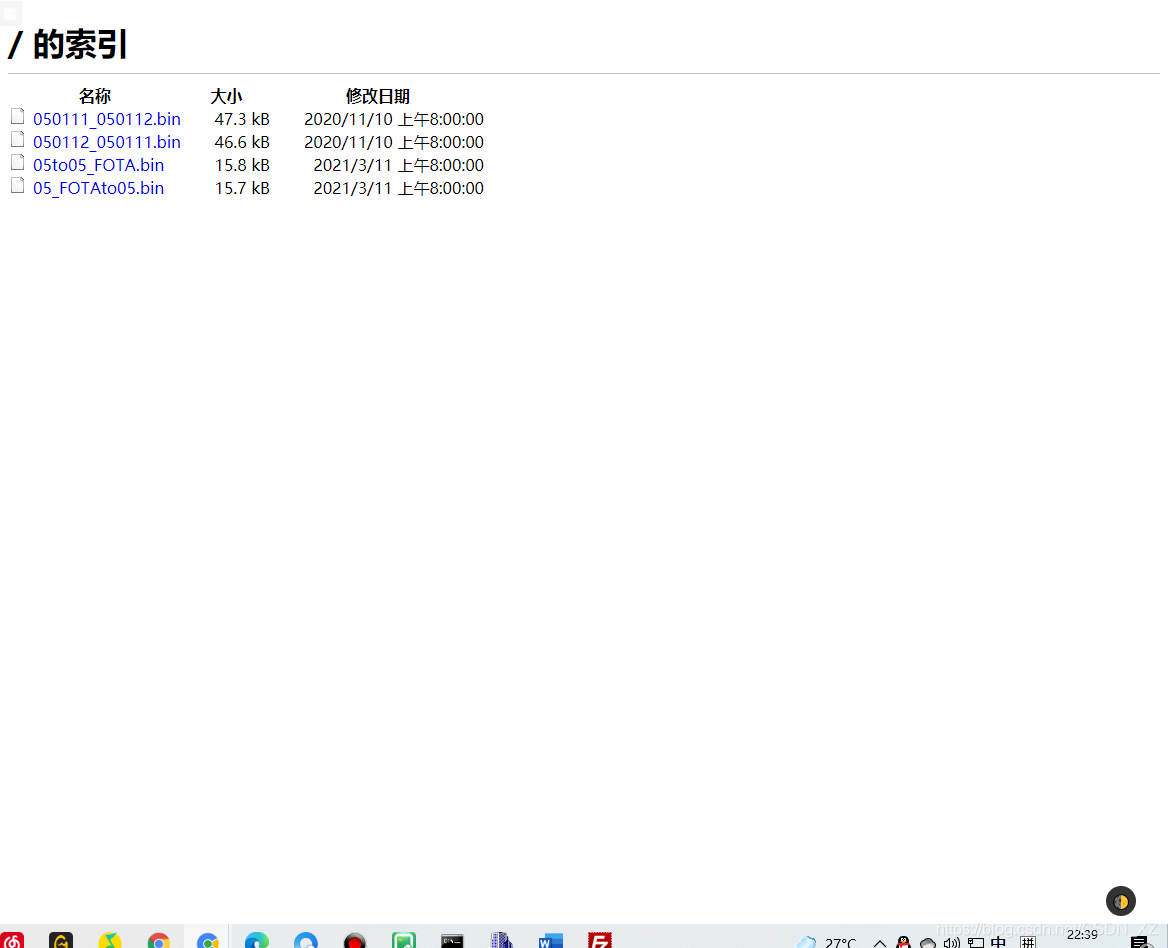

  3. 也可以通过浏览器访问(浏览器地址栏输入FTP地址,输入用户名密码即可访问FTP目录)
    ftp://IP地址
    在这里插入图片描述

第三章 L610进行FOTA升级固件

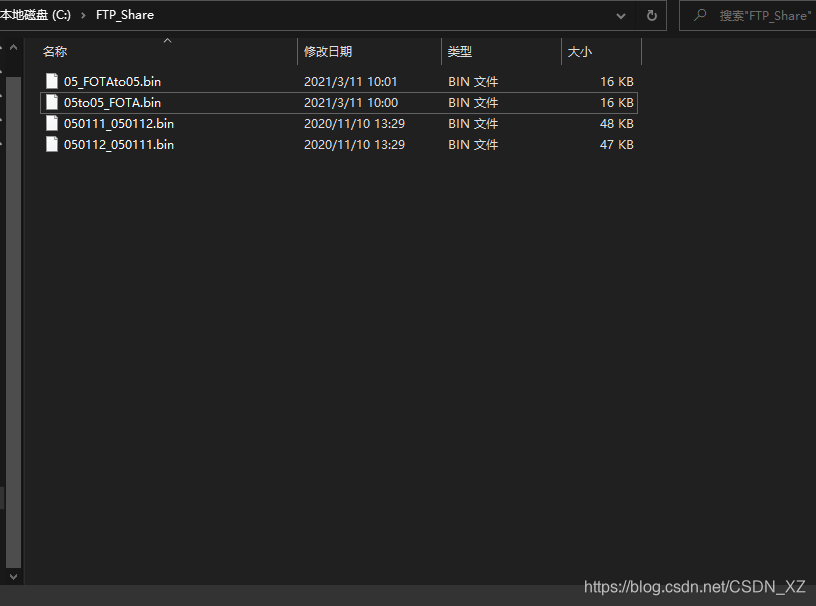

  1. 将固件文件上传到FTP服务器
    在这里插入图片描述

  2. 开发板AT开关拨至左边“AT-PC”

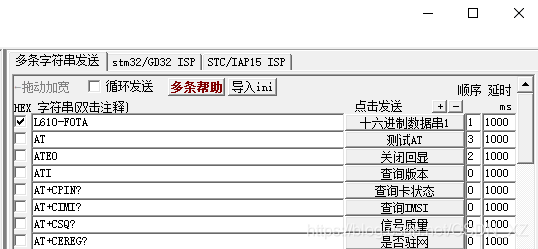

    打开串口工具发送AT指令:
    AT:测试AT
    ATI:查询版本
    AT+CPIN?:查询卡状态
    AT+CIMI?:查询IMSI
    AT+CSQ?:信号质量(0-29,数值越高信号越好)
    AT+CEREG?:是否驻网(1为驻网)
    在这里插入图片描述

  3. 驻网拨号→FOTA升级文件
    AT+MIPCALL=1:拨号
    +MIPCALL: 10.104.48.68 //必须等收到+MIPCALL 或者 ERROR 或者超时再下面操作

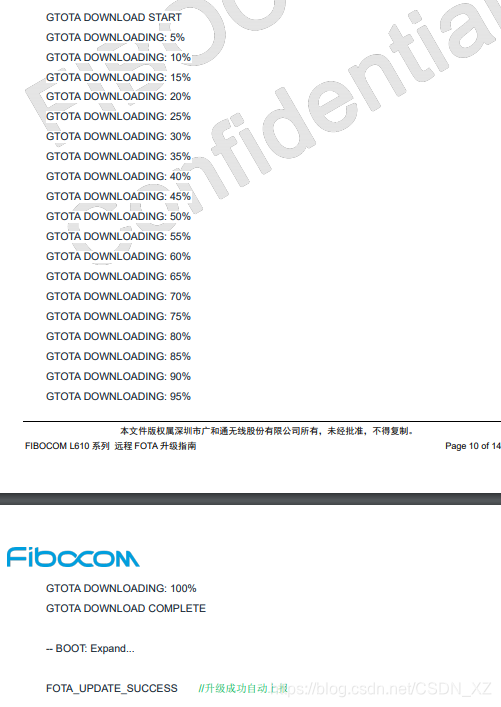

    FOTA升级:

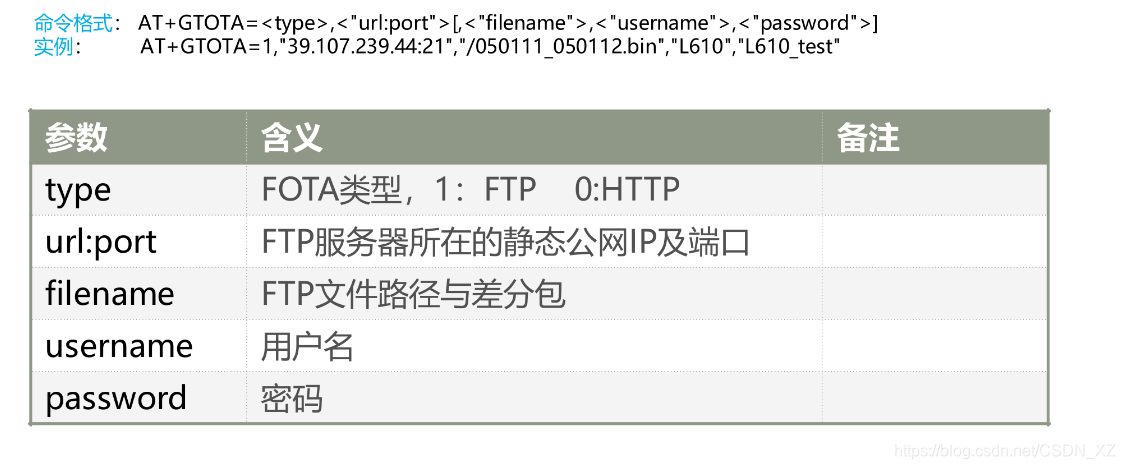

    AT+GTOTA=1,“111.231.250105:21”,"/upgrade/L610-CN-00/06_05.bin",“user”,“password”
    在这里插入图片描述
    在这里插入图片描述
    技术指导:
    华为云社区与华为云学院:https://edu.huaweicloud.com/
