视觉里程计：特征点法（ORB特征）

  视觉里程计（也称SLAM的前端）根据相邻图像的信息估计出粗略的相机运动，给后端提供较好的初始值。视觉里程计主要分大类：特征点法和直接法。其中特征点法是主流方法。优点是：稳定、对光照和动态物体不敏感的优势，目前方案比较成熟。

1 特征点

  视觉里程计的核心问题是：如何根据图像估计相机运动。如果直接从矩阵层面考虑运动估计，将会非常困难。因此，需要从图像中找出具有代表性的点（特征点），这些点在相机视角发生少量变化后会保持不变，于是我们可以在各个图像中找到相同的点（匹配过程）。然后，基于此，讨论相机位姿估计问题和这些点的定位问题。在经典SLAM中，这些点称为路标；在视觉SLAM中，成为图像特征（Feature）。
  特征点是图像中一些特别的地方。这些特别的地方包括：角点、边缘和区块。相比之下，角点更加特别，在不同的图像之间的辨识度更高。
  角点算法（2000年之前提出）：Harris角点、FAST角点、GFTT角点
  更加稳定的局部图像特征：STFT、SURF、ORB等
这些局部图像特征的优点有：
1.可重复性：相同的特征可以在不同的图像中找到
2.可区别性：不同的特征有不同的表达
3.高效性：同一图像上，特征点的数量远小于像素的数量
4.本地性：特征仅与一小片图像区域有关
特征点：由关键点（Key-point）和描述子(Descriptor)组成。
关键点：特征点在图像中的位置，有些特征点还具有朝向、大小等信息。
描述子：通常是一个向量，描述了该关键点周围像素的信息。（描述子是按照：外观相似的特征应该有相似的描述子的原则设计的。因此，只要两个特征点的描述子在向量空间上的距离相近，就可以认为它们是相同的特征点）
SIFT（尺度不变特征变换）：考虑了图像变换过程中光照、尺度、旋转等变化，但是计算量很大。
FAST关键点（没有描述子）：适当降低精度和鲁棒性，以提升计算的速度。
ORB：改进了FAST检测子不具有方向性的问题，并采用速度极快的二进制描述子BRIEF。特征提取速度大大加快，同时具有旋转、尺度不变性。

2 ORB特征

  ORB由关键点（称为Oriented FAST）和描述子（称为BRIEF）两部分组成。
提取ORB特征分为如下两个步骤：
1） FAST角点提取：相比FAST，ORB中计算了特征点的主方向，为后续的BRIEF描述子增加了旋转不变性。
2） BRIEF：对前一步提取出特征点的周围图像区域进行描述。ORB对BRIEF进行了一些改进，主要是指在BRIEF中使用了之前计算的方向信息。
优点：由于考虑到了旋转和缩放，ORB在平移、旋转和缩放的变换下仍有良好的表现。同时FAST和BRIEF的组合也非常高效，使得ORB特征在实时SLAM中非常受欢迎。

2.1 FAST关键点

  FAST是一种角点，主要检测局部像素灰度变化明显的地方，速度很快。它的思想是：如果一个像素与邻域的像素差别较大（过亮或过暗），那么它更可能是角点。相比于其他角点检测算法，FAST只需比较像素亮度的大小，十分快捷。
检测过程如下：
(1) 在图像中选取像素p,其亮度为I，设置阈值为T（比如I的20%）
(2) 以像素p为中心，选取半径为3的圆上的16个像素点
(3) 如果圆上有连续的N个点的亮度在(I-T,I+T)之间，那么像素p可以被认为是特征点(N常取12，即FAST-12。N也可取9或者11)。
  原始的FAST角点经常出现“扎堆”的现象。所以在第一遍检测之后，还需要用非极大抑制，在一定区域内仅保留响应极大值的角点，避免角点集中的问题。
FAST特征点不足之处：重复性不强、分布不均匀、不具有方向信息、尺度问题。
尺度问题：比如当取FAST的固定半径为时，远处看着是角点的地方，在近处像素放大后，很可能就不是角点了。
改进方法:
(1) 尺度不变性由构建图像金字塔，并在金字塔的每一层上检测角点来实现。
金字塔底层是原始图像，每往上一层，就对图像进行一个固定倍率的缩放，这样就得到了不同分辨率的图像。较小的图像可以看成是远处看过来的场景。在特征匹配算法中，我们可以匹配不同层上的图像，从而实现尺度不变性。

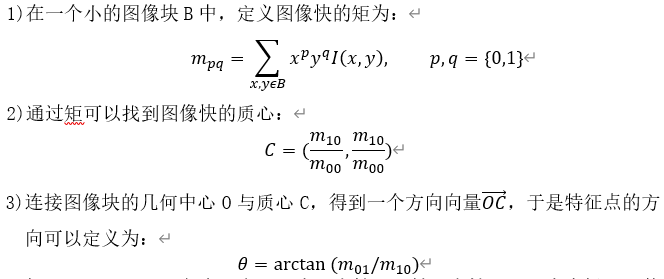

(2) 为解决旋转问题，计算特征点附近的图像灰度质心。所谓质心是值以图像灰度值作为权重的中心，具体操作步骤如下：
  
  通过以上改进，FAST角点便有了尺度不变性和旋转不变性。从而大大提升了其在不同图像之间的鲁棒性。所以将这种改进后的FAST称为Oriented FAST。

2.2 BRIEF描述子

  在提取Oriented FAST关键点后，对每个点计算其描述子。ORB使用改进的BRIEF特征描述。
  BRIEF是一个二进制描述子，该描述子向量由0和1组成。取关键点附近两个随机像素(比如q和q)，如果p>q,则取1；否则取0。如果我们去128个这样的p、q，最后得到的是128维的向量。
  优点：BRIEF使用了随机点比较，速度很快；使用二进制表达，存储也十分方便，适用于实时的图像匹配。

３ 特征匹配

作用：特征匹配解决了视觉SLAM中的数据关联问题，即确定当前看到的路标（特征点）与前一帧看到的路标之间的对应关系。通过图像与图像或者图像与地图之间的描述子进行准确匹配，可以为后续的姿态估计、优化等操作减轻大量负担。
最简单的暴力匹配：对当前帧每一个特征点与后一帧所有的特征点计算描述子的距离，再排序，最近的一个表示是最为相似的，作为匹配点。
描述子距离：可以取不同的距离度量范数。比如浮点型的描述子可用欧式距离进行度量；而对于二进制的描述子（比如BRIEF），往往使用汉明距离作为度量，两个二进制串之间的汉明距离，指的是：不同位数的个数
当特征量很大时，比如想匹配某个帧和一张地图的时候，此时可用快速近似最临近（FLANN）算法。（该算法实现已集成到OpenCV上了）
