【开源实战笔记】移植SFUD

前言

SFUD 是一款开源的串行 SPI Flash 通用驱动库。由于现有市面的串行 Flash 种类居多，各个 Flash 的规格及命令存在差异， SFUD 就是为了解决这些 Flash 的差异现状而设计，让我们的产品能够支持不同品牌及规格的 Flash，提高了涉及到 Flash 功能的软件的可重用性及可扩展性，同时也可以规避 Flash 缺货或停产给产品所带来的风险。

• 主要特点：支持 SPI/QSPI 接口、面向对象（同时支持多个 Flash 对象）、可灵活裁剪、扩展性强、支持 4 字节地址

• 资源占用

  • 标准占用：RAM:0.2KB ROM:5.5KB
  • 最小占用：RAM:0.1KB ROM:3.6KB

• 越来越多的项目将固件存储到串行 Flash 中，例如：ESP8266 的固件、主板中的 BIOS 及其他常见电子产品中的固件等等，但是各种 Flash 规格及命令不统一。使用 SFUD 即可避免，在相同功能的软件平台基础下，无法适配不同 Flash 种类的硬件平台的问题，提高软件的可重用性；

• 简化软件流程，降低开发难度。

• 可以用来制作 Flash 编程器/烧写器

1 CubeMX配置

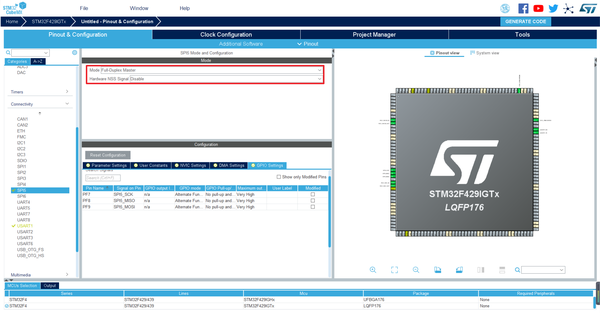

打开MCU 的SPI5相关引脚。此处使用软件片选，故而disable硬件片选信号

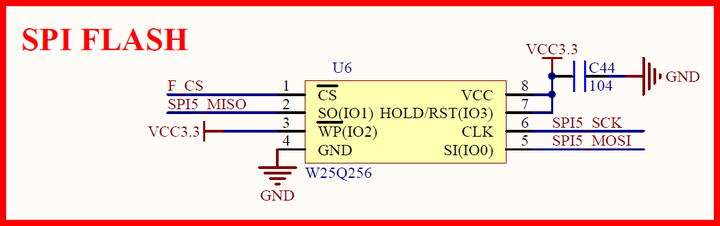

根据原理图使用PF6作为片选引脚

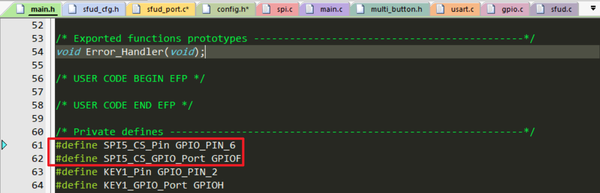

可以在sfud添加好相关宏定义用于移植

2 移植sfud

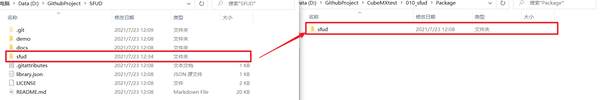

2.1 复制源码到工程中：

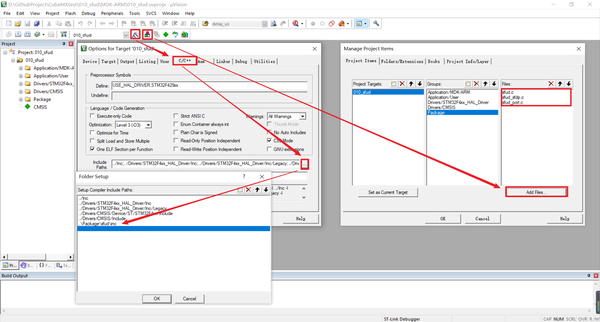

2.2 在keil中添加 SFUD 头文件路径与组件的源码文件：

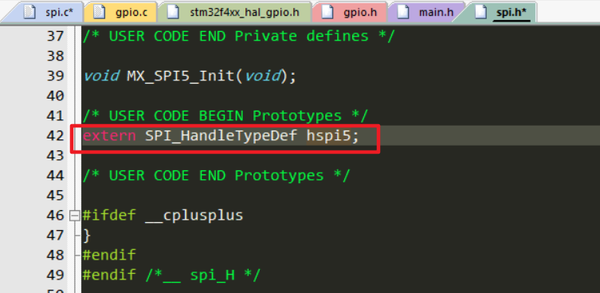

在CubeMX生成的spi.h的中声明hspi对象

2.3 修改SFUD移植接口

sfud_flash_def.h

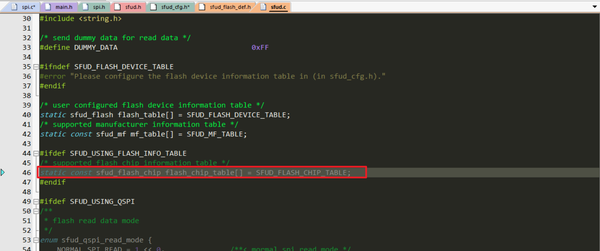

在SFUD_FLASH_CHIP_TABLE寻找到Flash芯片型号。

如果使用的Flash型号既不支持SFDP，也不在此Flash设备参数表中，那么就需要手动添加到该设备参数表中才可以正常使用。

sfud_cfg.h

填写相关枚举与宏。因为事例工程所使用的芯片STM32F429IG并没有QSPI功能，可以注释掉。

如果Flash型号支持SFDP，可以注释SFUD_USING_SFDP。可以减少需要编译的代码量。

sfud_port.c

该文件是面向应用的接口文件，是移植过程中的重点。

此处以STM32F429IG裸机工程为例进行移植示范

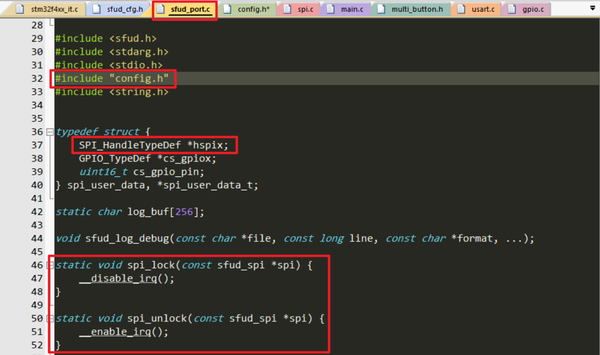

①此处添加了include “config.h”,config.h中添加了include “spi.h”

②调整spi_user_data中的spi成员的数据类型为HAL库的spi数据类型

③设置spi上锁，裸机工程中是关闭中断，RTOS中是关闭调度

④配置spi_write_read（）读写函数

注意要添加代码段：while (HAL_SPI_GetState(spi_dev->hspix) != HAL_SPI_STATE_READY);

判断SPI回到准备状态才拉高片选电平

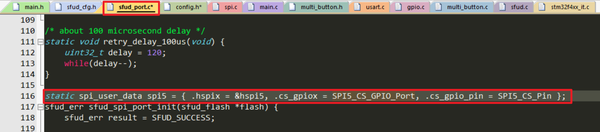

定义spi5对象配置相关引脚

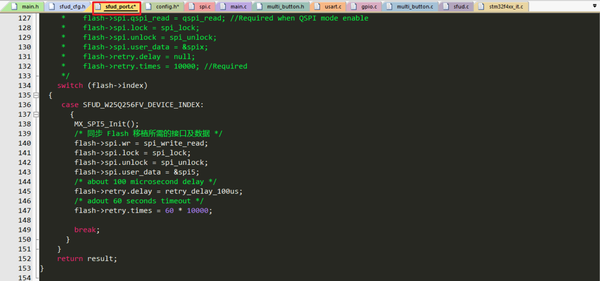

此处添加case SFUD_W25Q256FV_DEVICE_INDEX

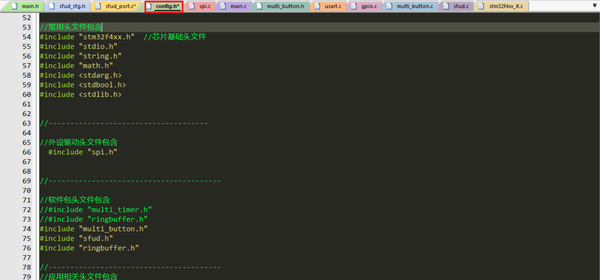

config.h中include了spi.h sfud.h stm32f4xx.h

3 使用sfud

初始化sfud

示例代码：

/*****************************w25qxx example****************************************/
char w25qxx_test_string[6][128]={
	"***************************Copyright (c)***************************",
	"**----------------------Hello World !!! -------------------------**",
	"** Thanks to armink:https://github.com/armink/SFUD               **",
	"** reference:                                                    **",
	"** https://mculover666.blog.csdn.net/article/details/105516371   **",
	"*******************************************************************"
};
//w25qxx_test测试
void w25qxx_test(void)
{
	int i;
	char sBuff[256]={0};
    const sfud_flash *flash = sfud_get_device_table() + 0;


	for(i=0;i<6;i++)
	{
		sfud_erase_write(flash, 0, strlen(w25qxx_test_string[i]),(uint8_t *)w25qxx_test_string[i]);
	    sfud_read(flash, 0, strlen(w25qxx_test_string[i]),(uint8_t *) sBuff);
	    printf("%s\n",sBuff);
	}

}

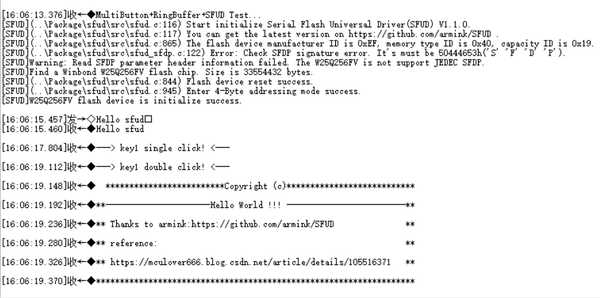

4 测试
