什么是ShapeDrawable

ShapeDrawable是一种常见的Drawable，可以理解为通过颜色来构造的图形，它既可以是纯色的图形，也可以是具有渐变效果的图形。

ShapeDrawable有两个构造函数，分别是：

ShapeDrawable()
ShapeDrawable(Shape s)






1

2


ShapeDrawable使用过程中，需要与Shape对象关联起来，所以，当我们使用第一个构造函数的时候，就需要额外的调用如下代码，关联Shape：

ShapeDrawable.setShape(Shape shape)






1


所以从这里我们可以看到，我们还是直接使用第二个构造函数最方便，但有一点需要注意，Shape是一个基类，并没有具体实现，并不能直接传递Shape对象，在我们使用的过程中，要么自己继承实现，要么使用它的派生类：

1.RectShape：构造一个矩形Shape
2.ArcShape：构造一个扇形Shape
3.OvalShape：构造一个椭圆Shape
4.RoundRectShape：构造一个圆角矩形Shape，可带有镂空的矩形效果
5.PathShape：构造一个可根据路径绘制的Shape

OvalShape的基本用法

今天介绍的放大镜效果的实现，使用的就是OvalShape来构造，所以我们先来写一个简单的程序，看看如何使用这个OvalShape，直接上代码：

public class OvalShapeView extends View { private ShapeDrawable shapeDrawable;//定义一个ShapeDrawable /*** * 初始化 */ private void init(){ setLayerType(LAYER_TYPE_SOFTWARE,null);//关闭硬件加速 this.shapeDrawable=new ShapeDrawable(new OvalShape());//绘制一个椭圆形的ShapeDrawable this.shapeDrawable.setBounds(new Rect(50,50,200,100));//定位椭圆位置 this.shapeDrawable.getPaint().setColor(Color.GREEN);//显示颜色为绿色 } @Override protected void onDraw(Canvas canvas) { super.onDraw(canvas); this.shapeDrawable.draw(canvas); } public OvalShapeView(Context context) { super(context); this.init(); } public OvalShapeView(Context context, @Nullable AttributeSet attrs) { super(context, attrs); this.init(); } public OvalShapeView(Context context, @Nullable AttributeSet attrs, int defStyleAttr) { super(context, attrs, defStyleAttr); this.init(); }
}






1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31

32

33

34

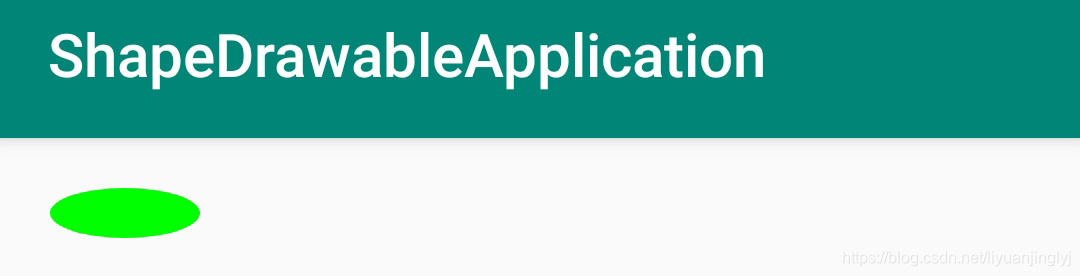

其中setBounds()用来指定当前ShapeDrawable在当前控件中的显示位置，而getPaint()就是获取ShapeDrawable自带的画笔，然后设置画笔参数，来更改其显示效果，使用起来与直接定义的Paint类似，比如这里的setColor()，还有即将用到的setShader()。这段代码显示的效果如下：
其他几个的用法雷同，这里就不在赘述了。

放大镜效果实现

基本用法小编已经介绍的比较清楚了，下面我们来实现我们今天的终极目标，如何实现Android中的放大镜效果，首先我们还是要自定义一个View，然后定义成员变量，进行初始化，代码如下：

public class LoupeView extends View { private Bitmap bitmap;//获取原图片 private ShapeDrawable shapeDrawable;//创建一个 private final Matrix matrix=new Matrix();//矩阵运算 private static final int RADIUS=160;//半径 private static final int TIMES=3;//放大倍数 private void init(){ setLayerType(LAYER_TYPE_SOFTWARE,null);//禁止硬件加速 } public LoupeView(Context context) { super(context); this.init(); } public LoupeView(Context context, @Nullable AttributeSet attrs) { super(context, attrs); this.init(); } public LoupeView(Context context, @Nullable AttributeSet attrs, int defStyleAttr) { super(context, attrs, defStyleAttr); this.init(); }
}






1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25


这里我们定义了一个bitmap方便后续设置背景，以及设置放大效果，还有ShapeDrawable，矩阵运算matrix进行移动ShapeDrawable，半径RADIUS，倍数TMES。

接着，我们需要绘制背景到自定义控件中，所以我们需要在OnDraw()函数中进行绘制操作，代码如下：

@Override protected void onDraw(Canvas canvas) { super.onDraw(canvas); if(this.bitmap==null){ Bitmap bmp= BitmapFactory.decodeResource(getResources(),R.drawable.background);//获取原图片 this.bitmap=Bitmap.createScaledBitmap(bmp,getWidth(),getHeight(),false);//根据原图片创建一个和屏幕宽高相等的Bitmap BitmapShader bitmapShader=new BitmapShader( Bitmap.createScaledBitmap(this.bitmap,bitmap.getWidth()*TIMES,bitmap.getHeight()*TIMES,true),//按比例进行缩放图片 Shader.TileMode.CLAMP, Shader.TileMode.CLAMP); this.shapeDrawable=new ShapeDrawable(new OvalShape());//构造一个椭圆图形 this.shapeDrawable.getPaint().setShader(bitmapShader);//填充 this.shapeDrawable.setBounds(0,0,RADIUS*2,RADIUS*2);//因为椭圆的宽高都是一样的，所以是个圆形 } canvas.drawBitmap(this.bitmap,0,0,null); this.shapeDrawable.draw(canvas); }






1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17


这里我们通过判断bitmap是否为空，才知道是否设置了背景，如果没有背景，我们获取到原图像，然后通过createScaledBitmap()将源图像缩放到控件大小，这里小编设置的控件大小为match_parent，其实就是屏幕的宽高。

同时，通过BitmapShader设置图片的放大效果，然后就是上面介绍的OvalShape来构造一个圆形，因为这里设置的椭圆形宽高都是RADIUS*2，所以他是一个圆形。最后，将图片画到控制之中，然后把放大后的该图片圆形显示区域的ShapeDrawable也画上去。

@Override
public boolean onTouchEvent(MotionEvent event) { final int x=(int)event.getX();//获取手指X坐标 final int y=(int)event.getY();//获取手指Y坐标 //将ShapeDrawable移动到手指所显示人区域 this.matrix.setTranslate(RADIUS-x*TIMES,RADIUS-y*TIMES); this.shapeDrawable.getPaint().getShader().setLocalMatrix(this.matrix);
	//设置ShapeDrawable位置 this.shapeDrawable.setBounds(x-RADIUS,y-RADIUS,x+RADIUS,y+RADIUS); invalidate();//重绘 return true;
}






1

2

3

4

5

6

7

8

9

10

11

12

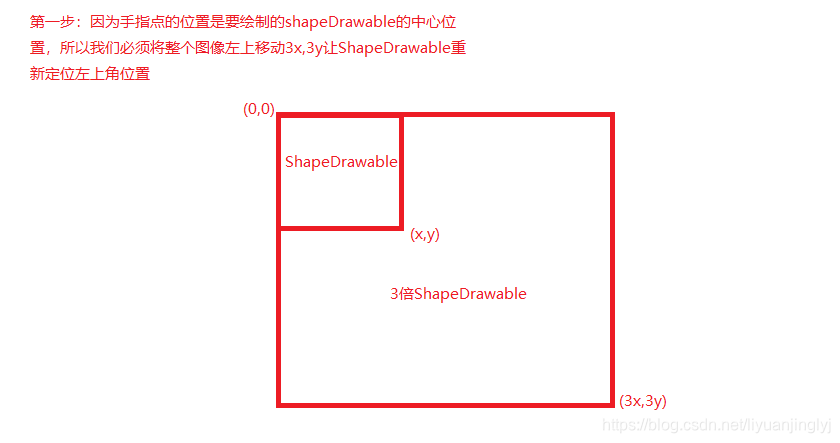

这段代码是放大镜的核心代码，我们先来理解一个概念，我们都知道上面我们设置了原图像的大小为手机的整个屏幕，假设小编的手指按住了了屏幕上的某个点（x,y)，那么图片放大三倍后，这个点在什么位置？

当然是（3x,3y），因为放大是均匀放大的，所以放大后的点在（3x,3y）是毫无问题的，但是ShapeDrawable是从左上角开始平铺的，那么没放大之前，肯定从（0，0）开始，所以我们需要将整个bitmapShader向左上角移动3x,3y的距离，左上X,Y轴的移动方向都是负值，所以左上移动的距离就是（-3x,-3y）,所以移动后的ShapeDrawable的左上角坐标就是（-3x,-3y）。

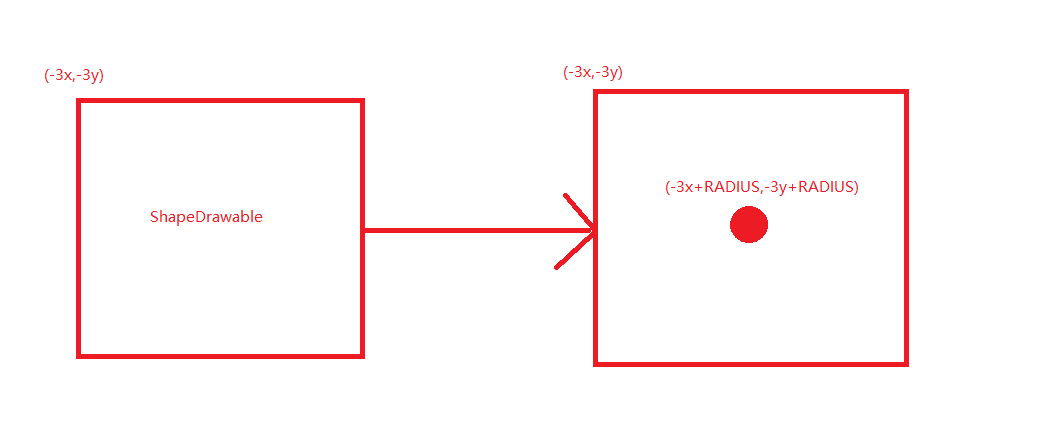

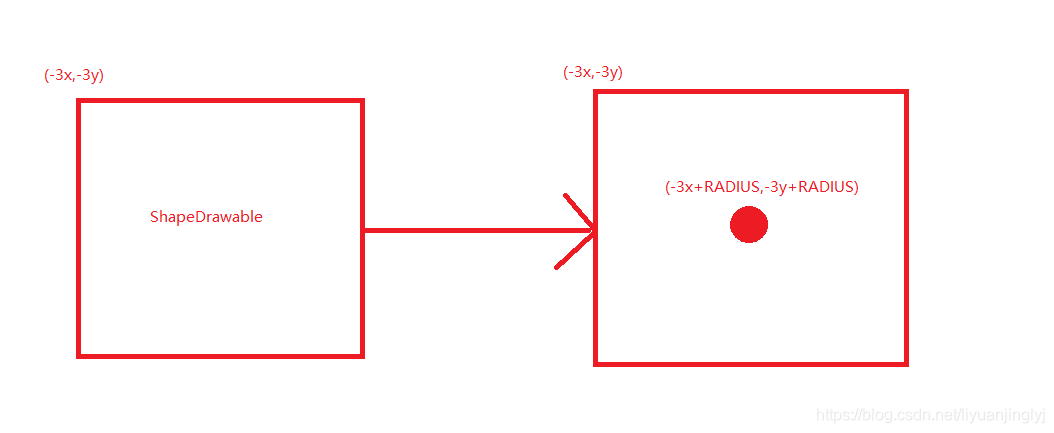

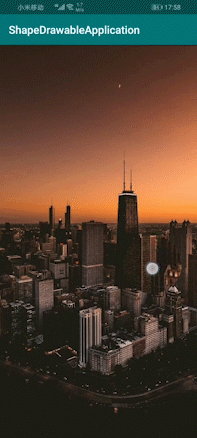

但是我们画圆形都是从中心点开始画的，所以我们需要在X,Y轴各加上一个半径，就变成了（-3x+RADIUS,-3y+RADIUS）,也就是上面的this.matrix.setTranslate代码，然后通过setBounds()根据手指位置为中心，画一个圆形，这样我们的放大镜效果就完全实现了。

如果写的还可以，欢迎大家给个小小的赞支持一下，非常感谢！

本文Github源码下载地址：点击下载
