OpenCV | OpenCV检测图像轮廓

步骤

1. 读取图像为灰度图像。
2. 使用cv2.threshold（）函数获取阈值图像。
3. 使用cv2.findContours（）并传递阈值图像和必要的参数。
4. findContours（）返回轮廓。您可以将其绘制在原始图像或空白图像上。














      import cv2













      import numpy as np


























      img = cv2.imread('original.png', cv2.IMREAD_UNCHANGED)


























      #convert img to grey













      img_grey = cv2.cvtColor(img,cv2.COLOR_BGR2GRAY)













      #set a thresh













      thresh = 100













      #get threshold image













      ret,thresh_img = cv2.threshold(img_grey, thresh, 255, cv2.THRESH_BINARY)













      #find contours













      img2, contours, hierarchy = cv2.findContours(thresh_img, cv2.RETR_TREE, cv2.CHAIN_APPROX_SIMPLE)


























      #create an empty image for contours













      img_contours = np.zeros(img.shape)













      # draw the contours on the empty image













      cv2.drawContours(img_contours, contours, -1, (0,255,0), 3)













      #save image













      cv2.imwrite('contours.png',img_contours)





原图

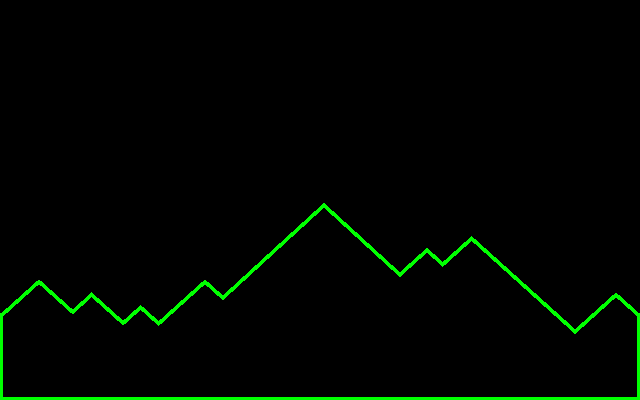

输出图

参考

https://pythonexamples.org/python-opencv-cv2-find-contours-in-image/
