深度学习和目标检测系列教程 7-300：先进的目标检测Faster R-CNN架构

@Author：Runsen

Faster R-CNN

由于Fast R-CNN 过程中仍然存在一个瓶颈，即ROI Projection。众所周知，检测对象的第一步是在对象周围生成一组潜在的边界框。在 Fast R-CNN 中，ROI Projection是使用Selective Search创建的，发现一个非常缓慢的过程是整个对象检测过程的瓶颈。

选择性搜索是一个缓慢且耗时的过程，会影响网络的性能。因此，任少清等人提出了一种对象检测算法，该算法消除了选择性搜索算法，让网络学习了区域提议区域提议。

Faster R-CNN与 Fast R-CNN 类似，图像作为输入，提供给提供卷积特征图的卷积网络。不是在特征图上使用选择性搜索算法来识别区域提议，而是使用单独的网络来预测ROI Projection。然后使用 RoI 池化层对预测的区域建议进行重新整理，然后使用 RoI 池化层对建议区域内的图像进行分类并预测边界框的偏移值。

从上图可以看出，Faster R-CNN 比Fast R-CNN要快得多。因此，它是目前先进的目标检测算法。

为什么不将这些相同的 CNN 结果重用于区域提议，而不是运行单独的选择性搜索算法

让我们看一个Faster R-CNN的思想，首先，让我们了解一下具有不同纵横比和尺度的重叠ROI的概念。

从图像中，我们看到很多物体相互重叠。在电视机里看到一辆汽车、一辆自行车、一个拿着电视机的人和一只狗。选择性搜索可以解决这个问题，但我们最终会得到大量的 ROI。我们需要想一个能有效解决这个问题的想法。

如果我们在不同的对象周围绘制边界框，它看起来是这样的。

实现这一点有点复杂，但 Anchor Boxes 的想法使它变得简单。让我们了解这些锚框的含义。

通常，对象可以放入方形盒子中，也可以放入长方形和宽，或长方形和高。从广义上讲，它们可以说是大的、小的或中等的。因此，通过实验发现，可以使用 3 种不同比例和 3 种不同纵横比的框检测图像中的任何对象。

在Feature Map上使用不同大小的滑动窗口（如上图的9个所示）。这个概念被称为特征金字塔。这涉及在特征图顶部使用 9 种不同大小的滑动窗口。

RPN

• 区域提议网络 (RPN) 从将输入图像馈送到卷积神经网络开始。首先调整输入图像的大小，使其最短边为 600 像素，长边不超过 1000 像素。
• 网络的输出特征（由H x W表示）通常比输入图像小得多，这取决于网络模型的步幅。在Faster R-CNN论文中使用的两个网络模型（VGG、ZF-Net），网络步长都是 16。这意味着网络输出特征中的两个连续像素对应于输入图像中相距 16 个像素的两个点。

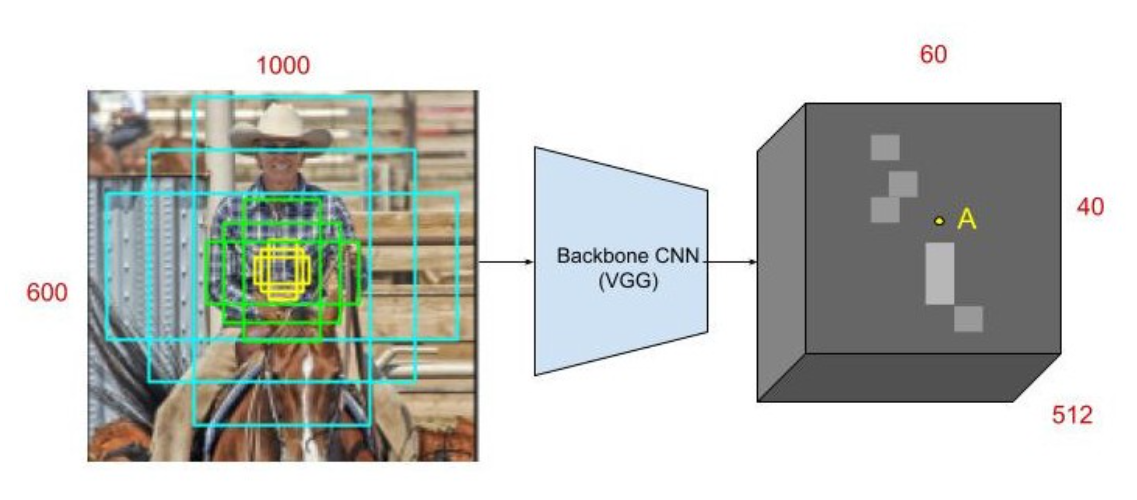

下图显示了 在输入图像上，3 种不同纵横比和 3 种不同尺寸的 9 个可能的锚点放置，使用的锚点具有 128²、256²、512²的 3 个盒子区域比例和 1:1、1:2 和 2:1 的 3 个纵横比。

Faster R-CNN架构

如下为整体框架结构，结合上述过程来看，主要是三部分，Extrator进行特征提取、RPN 生成候选框、RoIHead对候选框进行分类并调整目标预测框的位置与大小。

Faster R-CNN使用了预训练的VGG16作为backbone进行特征提取，实现方法是加载预训练模型，抽取并分离前面的卷积层和后面的全连接层，固定卷积层中部分层的权重，用作特征提取，而全连接层则给 RoIHead 用作分类和回归。

Faster R-CNN 联合训练有 4 个损失：

• RPN分类（IoU 大于 0.5 Object foreground/ IoU 介于 0.1 和 0.5background）
• RPN 回归（Anchor → ROI）
• Fast RCNN 分类（对象类）。
• Fast RCNN 回归（ROI → Bounding Box）

总结，R-CNN 和 Fast R-CNN 都使用基于 CPU 的区域提议算法，例如选择性搜索算法，每张图像大约需要 2 秒并在 CPU 计算上运行。Faster R-CNN论文通过使用另一个卷积网络（RPN）来生成区域提议来解决这个问题。这不仅将每个图像的区域提议时间从 2 秒降低到 10 毫秒，而且还允许区域提议阶段与以下检测阶段共享层，从而导致特征表示的整体改进。
