@Author：Runsen
图像标注主要用于创建数据集进行图片的标注。本篇博客将推荐一款非常实用的图片标注工具LabelImg，重点介绍其安装使用过程。如果想简单点，请直接下载打包版（下载地址见结尾），无需编译，直接打开即可！
感谢原作者对Github的贡献，博主发现软件已经更新，可以关注最新版本。这个工具是一个用 Python 和 Qt 编写的完整的图形界面。最有意思的是，它的标注信息可以直接转换成XML文件，这和PASCAL VOC和ImageNet使用的XML是一样的。
附注。作者在5月份更新了代码，现在最新版本号是1.3.0，博主亲测，源码在Windows 10和Ubuntu 16.04上正常运行。
具体的安装查看Github教程：https://github.com/wkentaro/labelme/#installation
在原作者的github下载源码：https://github.com/tzutalin/labelImg

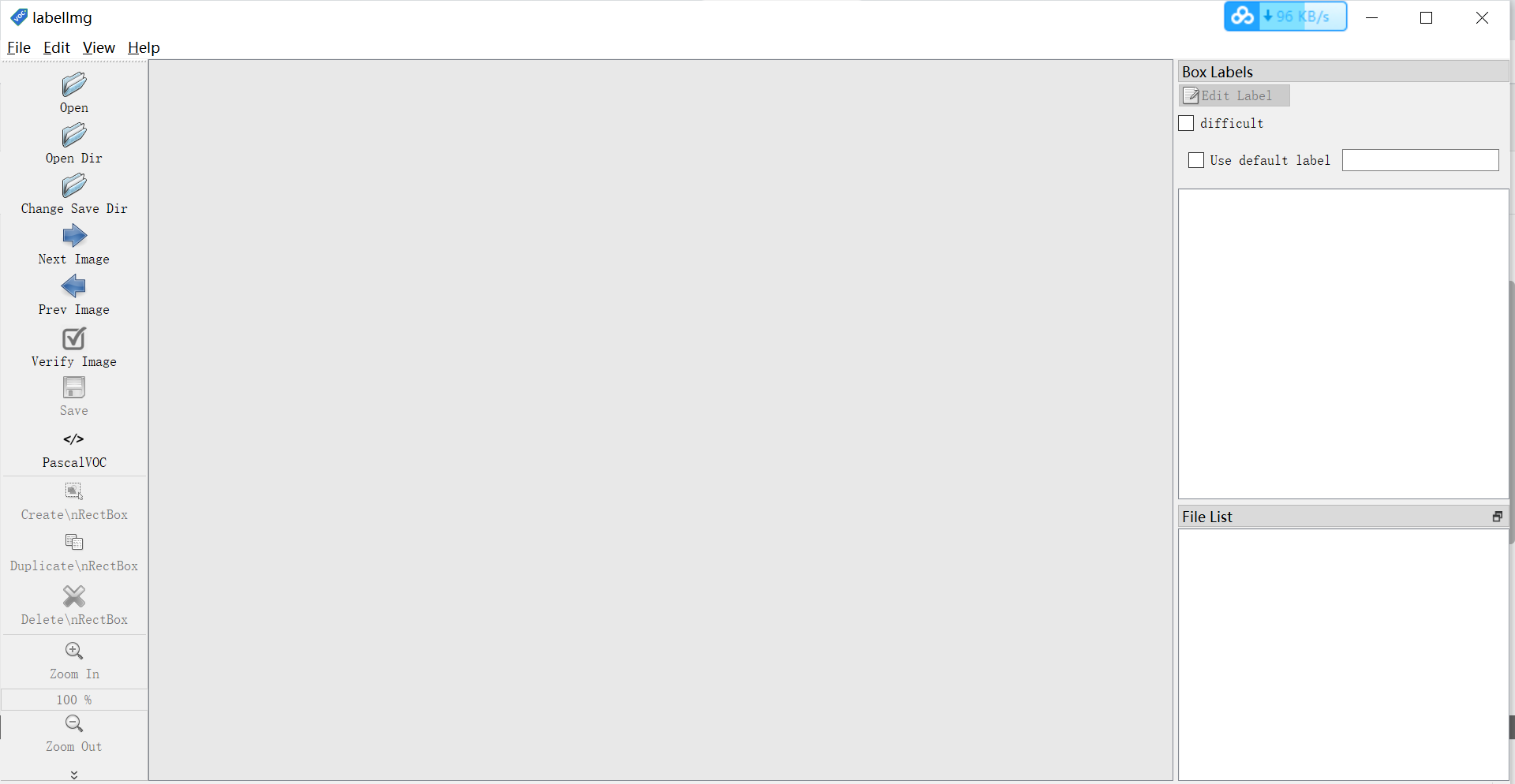

。解压名为labelImg-master的文件夹，进入当前目录的命令行窗口，输入如下语句依次打开软件。
python labelImg.py
- 1
具体使用
-
修改默认的XML文件保存位置，使用快捷键“Ctrl+R”，更改为自定义位置，这里的路径一定不能包含中文，否则不会保存。
-
使用notepad++打开源文件夹中的data/predefined_classes.txt，修改默认分类，如person、car、motorcycle这三个分类。
-
“打开目录”打开图片文件夹，选择第一张图片开始标注，用“创建矩形框”或“Ctrl+N”启动框，点击结束框，双击选择类别。完成一张图片点击“保存”保存后，XML文件已经保存到本地了。单击“下一张图片”转到下一张图片。
-
贴标过程可以随时返回修改，保存的文件会覆盖上一个。
-
完成注解后，打开XML文件，发现和PASCAL VOC格式一样。
将xml文件提取图像信息
下面列举如何将xml文件提取图像信息，图片保存到image文件夹，xml保存标注内容。图片和标注的文件名字一样的。

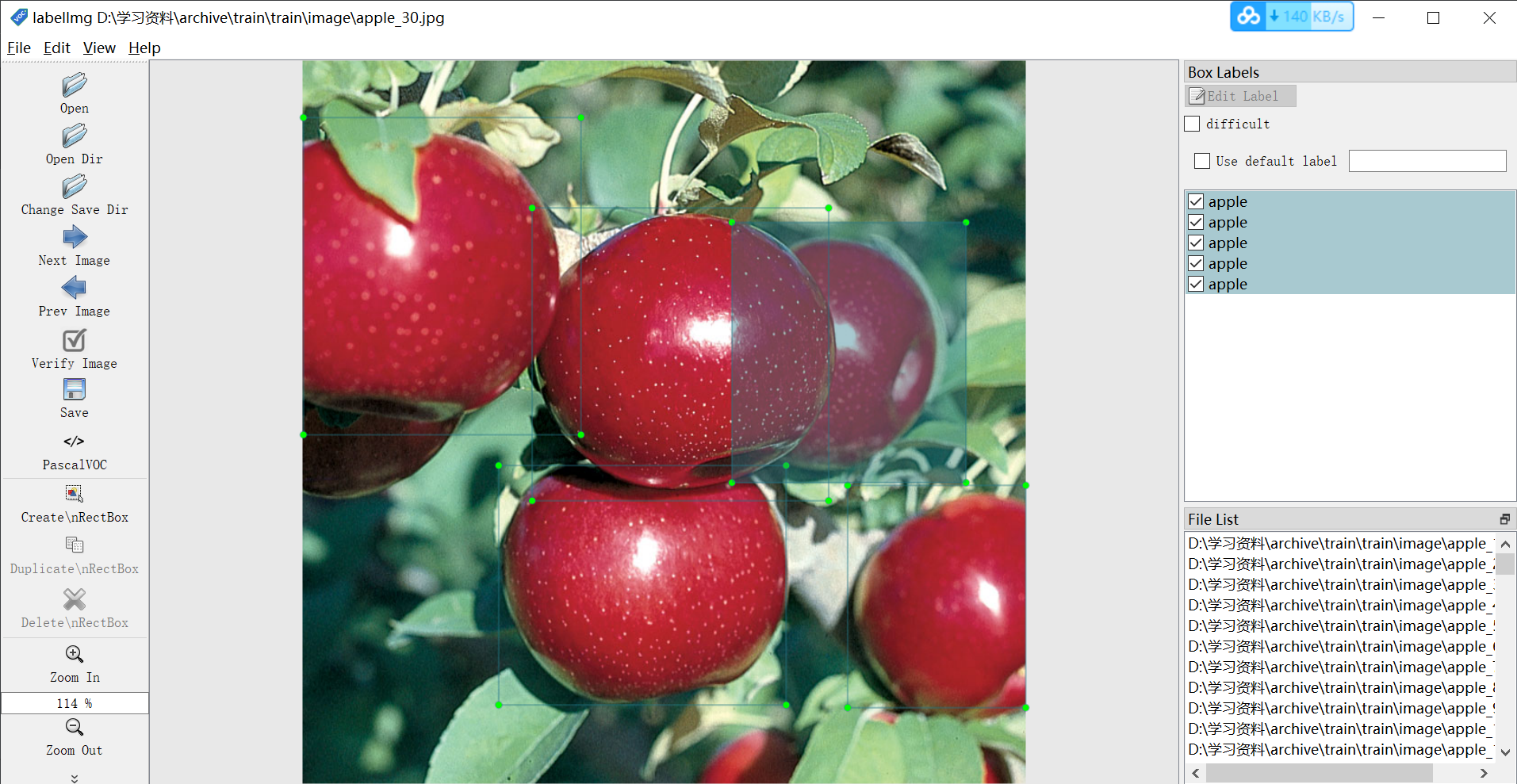

下面是images图片中的一个。
下面是对应的xml文件。
<annotation>
<folder>train</folder>
<filename>apple_30.jpg</filename>
<path>C:\tensorflow1\models\research\object_detection\images\train\apple_30.jpg</path>
<source>
<database>Unknown</database>
</source>
<size>
<width>800</width>
<height>800</height>
<depth>3</depth>
</size>
<segmented>0</segmented>
<object>
<name>apple</name>
<pose>Unspecified</pose>
<truncated>0</truncated>
<difficult>0</difficult>
<bndbox> <xmin>254</xmin> <ymin>163</ymin> <xmax>582</xmax> <ymax>487</ymax>
</bndbox>
</object>
<object>
<name>apple</name>
<pose>Unspecified</pose>
<truncated>0</truncated>
<difficult>0</difficult>
<bndbox> <xmin>217</xmin> <ymin>448</ymin> <xmax>535</xmax> <ymax>713</ymax>
</bndbox>
</object>
<object>
<name>apple</name>
<pose>Unspecified</pose>
<truncated>1</truncated>
<difficult>0</difficult>
<bndbox> <xmin>603</xmin> <ymin>470</ymin> <xmax>800</xmax> <ymax>716</ymax>
</bndbox>
</object>
<object>
<name>apple</name>
<pose>Unspecified</pose>
<truncated>0</truncated>
<difficult>0</difficult>
<bndbox> <xmin>468</xmin> <ymin>179</ymin> <xmax>727</xmax> <ymax>467</ymax>
</bndbox>
</object>
<object>
<name>apple</name>
<pose>Unspecified</pose>
<truncated>1</truncated>
<difficult>0</difficult>
<bndbox> <xmin>1</xmin> <ymin>63</ymin> <xmax>308</xmax> <ymax>414</ymax>
</bndbox>
</object>
</annotation>
- 1
- 2
- 3
- 4
- 5
- 6
- 7
- 8
- 9
- 10
- 11
- 12
- 13
- 14
- 15
- 16
- 17
- 18
- 19
- 20
- 21
- 22
- 23
- 24
- 25
- 26
- 27
- 28
- 29
- 30
- 31
- 32
- 33
- 34
- 35
- 36
- 37
- 38
- 39
- 40
- 41
- 42
- 43
- 44
- 45
- 46
- 47
- 48
- 49
- 50
- 51
- 52
- 53
- 54
- 55
- 56
- 57
- 58
- 59
- 60
- 61
- 62
- 63
- 64
- 65
- 66
- 67
- 68
- 69
- 70
- 71
- 72
- 73
- 74
将xml文件提取图像信息，主要使用xml和opencv，基于torch提取，代码比较凌乱。
import os
import numpy as np
import cv2
import torch
import matplotlib.patches as patches
import albumentations as A
from albumentations.pytorch.transforms import ToTensorV2
from matplotlib import pyplot as plt
from torch.utils.data import Dataset
from xml.etree import ElementTree as et
from torchvision import transforms as torchtrans
# defining the files directory and testing directory
train_image_dir = 'train/train/image'
train_xml_dir = 'train/train/xml'
# test_image_dir = 'test/test/image'
# test_xml_dir = 'test/test/xml'
class FruitImagesDataset(Dataset): def __init__(self, image_dir, xml_dir, width, height, transforms=None): self.transforms = transforms self.image_dir = image_dir self.xml_dir = xml_dir self.height = height self.width = width # sorting the images for consistency # To get images, the extension of the filename is checked to be jpg self.imgs = [image for image in os.listdir(self.image_dir) if image[-4:] == '.jpg'] self.xmls = [xml for xml in os.listdir(self.xml_dir) if xml[-4:] == '.xml'] # classes: 0 index is reserved for background self.classes = ['apple', 'banana', 'orange'] def __getitem__(self, idx): img_name = self.imgs[idx] image_path = os.path.join(self.image_dir, img_name) # reading the images and converting them to correct size and color img = cv2.imread(image_path) img_rgb = cv2.cvtColor(img, cv2.COLOR_BGR2RGB).astype(np.float32) img_res = cv2.resize(img_rgb, (self.width, self.height), cv2.INTER_AREA) # diving by 255 img_res /= 255.0 # annotation file annot_filename = img_name[:-4] + '.xml' annot_file_path = os.path.join(self.xml_dir, annot_filename) boxes = [] labels = [] tree = et.parse(annot_file_path) root = tree.getroot() # cv2 image gives size as height x width wt = img.shape[1] ht = img.shape[0] # box coordinates for xml files are extracted and corrected for image size given for member in root.findall('object'): labels.append(self.classes.index(member.find('name').text)) # bounding box xmin = int(member.find('bndbox').find('xmin').text) xmax = int(member.find('bndbox').find('xmax').text) ymin = int(member.find('bndbox').find('ymin').text) ymax = int(member.find('bndbox').find('ymax').text) xmin_corr = (xmin / wt) * self.width xmax_corr = (xmax / wt) * self.width ymin_corr = (ymin / ht) * self.height ymax_corr = (ymax / ht) * self.height boxes.append([xmin_corr, ymin_corr, xmax_corr, ymax_corr]) # convert boxes into a torch.Tensor boxes = torch.as_tensor(boxes, dtype=torch.float32) # getting the areas of the boxes area = (boxes[:, 3] - boxes[:, 1]) * (boxes[:, 2] - boxes[:, 0]) # suppose all instances are not crowd iscrowd = torch.zeros((boxes.shape[0],), dtype=torch.int64) labels = torch.as_tensor(labels, dtype=torch.int64) target = {} target["boxes"] = boxes target["labels"] = labels target["area"] = area target["iscrowd"] = iscrowd # image_id image_id = torch.tensor([idx]) target["image_id"] = image_id if self.transforms: sample = self.transforms(image=img_res, bboxes=target['boxes'], labels=labels) img_res = sample['image'] target['boxes'] = torch.Tensor(sample['bboxes']) return img_res, target def __len__(self): return len(self.imgs)
# function to convert a torchtensor back to PIL image
def torch_to_pil(img): return torchtrans.ToPILImage()(img).convert('RGB')
def plot_img_bbox(img, target): # plot the image and bboxes fig, a = plt.subplots(1, 1) fig.set_size_inches(5, 5) a.imshow(img) for box in (target['boxes']): x, y, width, height = box[0], box[1], box[2] - box[0], box[3] - box[1] rect = patches.Rectangle((x, y), width, height, linewidth=2, edgecolor='r', facecolor='none') # Draw the bounding box on top of the image a.add_patch(rect) plt.show()
def get_transform(train): if train: return A.Compose([ A.HorizontalFlip(0.5), # ToTensorV2 converts image to pytorch tensor without div by 255 ToTensorV2(p=1.0) ], bbox_params={'format': 'pascal_voc', 'label_fields': ['labels']}) else: return A.Compose([ ToTensorV2(p=1.0) ], bbox_params={'format': 'pascal_voc', 'label_fields': ['labels']}) dataset = FruitImagesDataset(train_image_dir,train_xml_dir, 480, 480, transforms= get_transform(train=True))
print(len(dataset))
# getting the image and target for a test index. Feel free to change the index.
img, target = dataset[29]
print(img.shape, '\n', target)
plot_img_bbox(torch_to_pil(img), target)
- 1
- 2
- 3
- 4
- 5
- 6
- 7
- 8
- 9
- 10
- 11
- 12
- 13
- 14
- 15
- 16
- 17
- 18
- 19
- 20
- 21
- 22
- 23
- 24
- 25
- 26
- 27
- 28
- 29
- 30
- 31
- 32
- 33
- 34
- 35
- 36
- 37
- 38
- 39
- 40
- 41
- 42
- 43
- 44
- 45
- 46
- 47
- 48
- 49
- 50
- 51
- 52
- 53
- 54
- 55
- 56
- 57
- 58
- 59
- 60
- 61
- 62
- 63
- 64
- 65
- 66
- 67
- 68
- 69
- 70
- 71
- 72
- 73
- 74
- 75
- 76
- 77
- 78
- 79
- 80
- 81
- 82
- 83
- 84
- 85
- 86
- 87
- 88
- 89
- 90
- 91
- 92
- 93
- 94
- 95
- 96
- 97
- 98
- 99
- 100
- 101
- 102
- 103
- 104
- 105
- 106
- 107
- 108
- 109
- 110
- 111
- 112
- 113
- 114
- 115
- 116
- 117
- 118
- 119
- 120
- 121
- 122
- 123
- 124
- 125
- 126
- 127
- 128
- 129
- 130
- 131
- 132
- 133
- 134
- 135
- 136
- 137
- 138
- 139
- 140
- 141
- 142
- 143
- 144
- 145
- 146
- 147
- 148
- 149
- 150
- 151
- 152
- 153
- 154
- 155
- 156

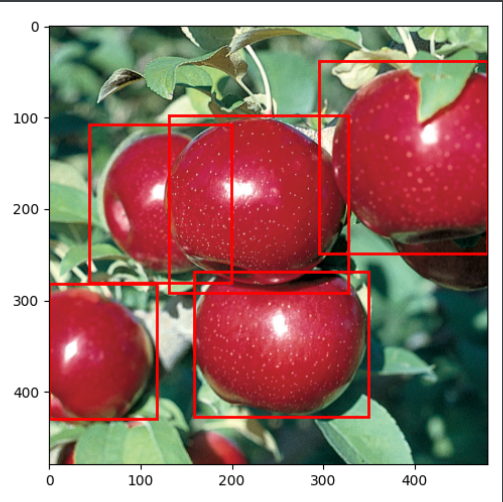

输出如下：
torch.Size([3, 480, 480])
{'boxes': tensor([[130.8000, 97.8000, 327.6000, 292.2000], [159.0000, 268.8000, 349.8000, 427.8000], [ 0.0000, 282.0000, 118.2000, 429.6000], [ 43.8000, 107.4000, 199.2000, 280.2000], [295.2000, 37.8000, 479.4000, 248.4000]]), 'labels': tensor([0, 0, 0, 0, 0]), 'area': tensor([38257.9258, 30337.2012, 17446.3223, 26853.1270, 38792.5195]), 'iscrowd': tensor([0, 0, 0, 0, 0]), 'image_id': tensor([29])}
- 1
- 2
- 3
- 4
- 5
- 6
下载地址
链接：https://pan.baidu.com/s/1QZDgeYTHyAlD2xhtJqZ-Yw
提取码：srjn
