再探“高并发利器”epoll：看了一下源码

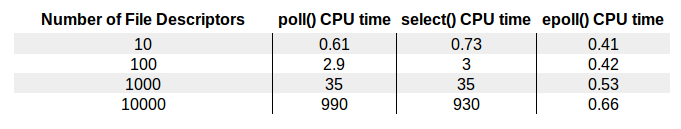

先看个图，懂得都懂。
咳咳，这篇很严肃哦！！！
面试的时候遇到过这样一个问题：epoll和select的区别。
当然，我知道这时候能挖到哪里就挖到哪里。然后我就说了epoll和select底层的区别，以及边缘触发、多路I/O等。
一直觉得回答的还不错。
从来没有想过，面试官们也没有问过：如果让你设计一个epoll模型，你会怎么设计？
有，有一个面试官说过类似的话：不要老是想着用轮子，要学会造。
虽然造出来也不一定有人用，但是能而不用，和不能、没有，是两回事。
造不出来，就多学习成功案例吧，希望有一天被问到这种问题的时候，不至于语塞。
基本数据结构
先看一下 epoll 中使用的数据结构， eventpoll、epitem 和 eppoll_entry。
eventpoll
在调用epoll_create之后内核创建的一个句柄，表示了一个epoll实例。
这部分数据将会被保存在epoll_create创建的匿名文件file的private_data字段中。
/*
* This structure is stored inside the "private_data" member of the file
* structure and represents the main data structure for the eventpoll
* interface.
其实吧，挺不想翻译的
*/
struct eventpoll { /* Protect the access to this structure */ spinlock_t lock; /* * This mutex is used to ensure that files are not removed * while epoll is using them. This is held during the event * collection loop, the file cleanup path, the epoll file exit * code and the ctl operations.
此互斥锁用于确保在epoll使用文件时不会删除这些文件。
在事件收集循环、文件清理路径、epoll文件退出代码和ctl操作期间发挥作用。 */ struct mutex mtx; /* Wait queue used by sys_epoll_wait() */ // 这个队列里存放的是执行 epoll_wait 从而等待的进程队列 wait_queue_head_t wq; /* Wait queue used by file->poll() */ // 这个队列里存放的是该 eventloop 作为 poll 对象的一个实例，加入到等待的队列 // 这是因为 eventpoll 本身也是一个 file, 所以也会有 poll 操作 wait_queue_head_t poll_wait; /* List of ready file descriptors */ // 这里存放的是事件就绪的 fd 列表，链表的每个元素是下面的 epitem struct list_head rdllist; /* RB tree root used to store monitored fd structs */ // 这是用来快速查找 fd 的红黑树 struct rb_root_cached rbr; /* * This is a single linked list that chains all the "struct epitem" that * happened while transferring ready events to userspace w/out * holding ->lock.
每当我们调用 epoll_ctl 增加一个 fd 时，内核就会为我们创建出一个 epitem 实例，并且把这个实例作为红黑树的一个子节点，
增加到 eventpoll 结构体中的红黑树中，对应的字段是 rbr。
这之后，查找每一个 fd 上是否有事件发生都是通过红黑树上的 epitem 来操作。 */ struct epitem *ovflist; /* wakeup_source used when ep_scan_ready_list is running */ struct wakeup_source *ws; /* The user that created the eventpoll descriptor */ struct user_struct *user; // 这是 eventloop 对应的匿名文件，充分体现了 Linux 下一切皆文件的思想 struct file *file; /* used to optimize loop detection check */ int visited; struct list_head visited_list_link;
#ifdef CONFIG_NET_RX_BUSY_POLL /* used to track busy poll napi_id */ unsigned int napi_id;
#endif
};
- 1
- 2
- 3
- 4
- 5
- 6
- 7
- 8
- 9
- 10
- 11
- 12
- 13
- 14
- 15
- 16
- 17
- 18
- 19
- 20
- 21
- 22
- 23
- 24
- 25
- 26
- 27
- 28
- 29
- 30
- 31
- 32
- 33
- 34
- 35
- 36
- 37
- 38
- 39
- 40
- 41
- 42
- 43
- 44
- 45
- 46
- 47
- 48
- 49
- 50
- 51
- 52
- 53
- 54
- 55
- 56
- 57
- 58
- 59
- 60
- 61
- 62
- 63
- 64
- 65
epitem
/*
* Each file descriptor added to the eventpoll interface will
* have an entry of this type linked to the "rbr" RB tree.
* 每次当一个 fd 关联到一个 epoll 实例，就会有一个 eppoll_entry 产生。。
* Avoid increasing the size of this struct, there can be many thousands
* of these on a server and we do not want this to take another cache line.
* 一个服务器上可能有成千上万个这样的结构
*/
struct epitem { union { /* RB tree node links this structure to the eventpoll RB tree */ struct rb_node rbn; /* Used to free the struct epitem */ struct rcu_head rcu; }; /* List header used to link this structure to the eventpoll ready list */ // 将这个 epitem 连接到 eventpoll 里面的 rdllist 的 list 指针 struct list_head rdllink; /* * Works together "struct eventpoll"->ovflist in keeping the * single linked chain of items. */ struct epitem *next; /* The file descriptor information this item refers to */ //epoll 监听的 fd struct epoll_filefd ffd; /* Number of active wait queue attached to poll operations */ // 一个文件可以被多个 epoll 实例所监听，这里就记录了当前文件被监听的次数 int nwait; /* List containing poll wait queues */ struct list_head pwqlist; /* The "container" of this item */ // 当前 epollitem 所属的 eventpoll struct eventpoll *ep; /* List header used to link this item to the "struct file" items list */ struct list_head fllink; /* wakeup_source used when EPOLLWAKEUP is set */ struct wakeup_source __rcu *ws; /* The structure that describe the interested events and the source fd */ struct epoll_event event;
};
- 1
- 2
- 3
- 4
- 5
- 6
- 7
- 8
- 9
- 10
- 11
- 12
- 13
- 14
- 15
- 16
- 17
- 18
- 19
- 20
- 21
- 22
- 23
- 24
- 25
- 26
- 27
- 28
- 29
- 30
- 31
- 32
- 33
- 34
- 35
- 36
- 37
- 38
- 39
- 40
- 41
- 42
- 43
- 44
- 45
- 46
- 47
- 48
- 49
- 50
eppoll_entry
/* Wait structure used by the poll hooks */
struct eppoll_entry { /* List header used to link this structure to the "struct epitem" */ struct list_head llink; /* The "base" pointer is set to the container "struct epitem" */ struct epitem *base; /* * Wait queue item that will be linked to the target file wait * queue head. */ wait_queue_entry_t wait; /* The wait queue head that linked the "wait" wait queue item */ wait_queue_head_t *whead;
};
- 1
- 2
- 3
- 4
- 5
- 6
- 7
- 8
- 9
- 10
- 11
- 12
- 13
- 14
- 15
- 16
- 17
epoll_create
首先，epoll_create 会对传入的 flags 参数做简单的验证。
/* Check the EPOLL_* constant for consistency. */
BUILD_BUG_ON(EPOLL_CLOEXEC != O_CLOEXEC);
if (flags & ~EPOLL_CLOEXEC) return -EINVAL;
/*
- 1
- 2
- 3
- 4
- 5
- 6
内核申请分配 eventpoll 需要的内存空间：
/* Create the internal data structure ("struct eventpoll").*/
error = ep_alloc(&ep);
if (error < 0)
return error;
- 1
- 2
- 3
- 4
在接下来，epoll_create 为 epoll 实例分配了匿名文件和文件描述字。
这里还有一个特别需要注意的地方，在调用 anon_inode_get_file 的时候，epoll_create 将 eventpoll 作为匿名文件 file 的 private_data 保存了起来，这样，在之后通过 epoll 实例的文件描述字来查找时，就可以快速地定位到 eventpoll 对象了。
最后，这个文件描述字作为 epoll 的文件句柄，被返回给 epoll_create 的调用者。
/*
* Creates all the items needed to setup an eventpoll file. That is,
* a file structure and a free file descriptor.
*/
fd = get_unused_fd_flags(O_RDWR | (flags & O_CLOEXEC));
if (fd < 0) { error = fd; goto out_free_ep;
}
file = anon_inode_getfile("[eventpoll]", &eventpoll_fops, ep, O_RDWR | (flags & O_CLOEXEC));
if (IS_ERR(file)) { error = PTR_ERR(file); goto out_free_fd;
}
ep->file = file;
fd_install(fd, file);
return fd;
- 1
- 2
- 3
- 4
- 5
- 6
- 7
- 8
- 9
- 10
- 11
- 12
- 13
- 14
- 15
- 16
- 17
- 18
epoll_ctl
epoll_ctl 函数通过 epoll 实例句柄来获得对应的匿名文件：
// 获得 epoll 实例对应的匿名文件
f = fdget(epfd);
if (!f.file) goto error_return;
- 1
- 2
- 3
- 4
接下来，获得添加的套接字对应的文件，即待处理的目标文件。
/* Get the "struct file *" for the target file */
// 获得真正的文件，如监听套接字、读写套接字
tf = fdget(fd);
if (!tf.file) goto error_fput;
- 1
- 2
- 3
- 4
- 5
再接下来，进行了一系列的数据验证，以保证用户传入的参数是合法的，比如 epfd 真的是一个 epoll 实例句柄，而不是一个普通文件描述符。
/* The target file descriptor must support poll */
// 如果不支持 poll，那么该文件描述字是无效的
error = -EPERM;
if (!tf.file->f_op->poll) goto error_tgt_fput;
...
- 1
- 2
- 3
- 4
- 5
- 6
红黑树查找
接下来 epoll_ctl 通过目标文件和对应描述字，在红黑树中查找是否存在该套接字，这也是 epoll 为什么高效的地方。红黑树（RB-tree）是一种常见的数据结构，这里 eventpoll 通过红黑树跟踪了当前监听的所有文件描述字，而这棵树的根就保存在 eventpoll 数据结构中。
/* RB tree root used to store monitored fd structs */
struct rb_root_cached rbr;
- 1
- 2
对于每个被监听的文件描述字，都有一个对应的 epitem 与之对应，epitem 作为红黑树中的节点就保存在红黑树中。
/*
* Try to lookup the file inside our RB tree, Since we grabbed "mtx"
* above, we can be sure to be able to use the item looked up by
* ep_find() till we release the mutex.
*/
epi = ep_find(ep, tf.file, fd);
- 1
- 2
- 3
- 4
- 5
- 6
红黑树是一棵二叉树，作为二叉树上的节点，epitem 必须提供比较能力，以便可以按大小顺序构建出一棵有序的二叉树。其排序能力是依靠 epoll_filefd 结构体来完成的，epoll_filefd 可以简单理解为需要监听的文件描述字，它对应到二叉树上的节点。
可以看到这个还是比较好理解的，按照文件的地址大小排序。如果两个相同，就按照文件文件描述字来排序。
struct epoll_filefd {
struct file *file; // pointer to the target file struct corresponding to the fd
int fd; // target file descriptor number
} __packed;
/* Compare RB tree keys */
static inline int ep_cmp_ffd(struct epoll_filefd *p1, struct epoll_filefd *p2)
{
return (p1->file > p2->file ? +1: (p1->file < p2->file ? -1 : p1->fd - p2->fd));
}
- 1
- 2
- 3
- 4
- 5
- 6
- 7
- 8
- 9
- 10
- 11
- 12
在进行完红黑树查找之后，如果发现是一个 ADD 操作，并且在树中没有找到对应的二叉树节点，就会调用 ep_insert 进行二叉树节点的增加。
case EPOLL_CTL_ADD: if (!epi) { epds.events |= POLLERR | POLLHUP; error = ep_insert(ep, &epds, tf.file, fd, full_check); } else error = -EEXIST; if (full_check) clear_tfile_check_list(); break;
- 1
- 2
- 3
- 4
- 5
- 6
- 7
- 8
- 9
总结
epoll 维护了一棵红黑树来跟踪所有待检测的文件描述字，黑红树的使用减少了内核和用户空间大量的数据拷贝和内存分配，大大提高了性能。
同时，epoll 维护了一个链表来记录就绪事件，内核在每个文件有事件发生时将自己登记到这个就绪事件列表中，通过内核自身的文件 file-eventpoll 之间的回调和唤醒机制，减少了对内核描述字的遍历，大大加速了事件通知和检测的效率，这也为 level-triggered 和 edge-triggered 的实现带来了便利。
