信迈TI OMAP-L138（定点/浮点DSP C674x+ARM9）+ Xilinx Spartan-6 FPGA开发板规格书

1 评估板简介
基于TI OMAP-L138（定点/浮点 DSP C674x+ARM9）+ Xilinx Spartan-6 FPGA处理器；
OMAP-L138 FPGA 通过uPP、EMIFA、I2C总线连接，通信速度可高达 228MByte/s；OMAP-L138主频456MHz，高达3648MIPS和2746MFLOPS的运算能力；
FPGA 兼容 Xilinx Spartan-6 XC6SLX9/16/25/45，平台升级能力强；
开发板引出丰富的外设，包含千兆网口、SATA、EMIFA、uPP、USB 2.0 等高速数据传输接口，同时也引出 GPIO、I2C、RS232、PWM、McBSP 等常见接口；
通过高低温测试认证，适合各种恶劣的工作环境；
DSP+ARM+FPGA三核核心板，尺寸为 66mm*38.6mm，采用工业级B2B连接器，保证信号完整性； Ø
支持裸机、SYS/BIOS 操作系统、Linux 操作系统。

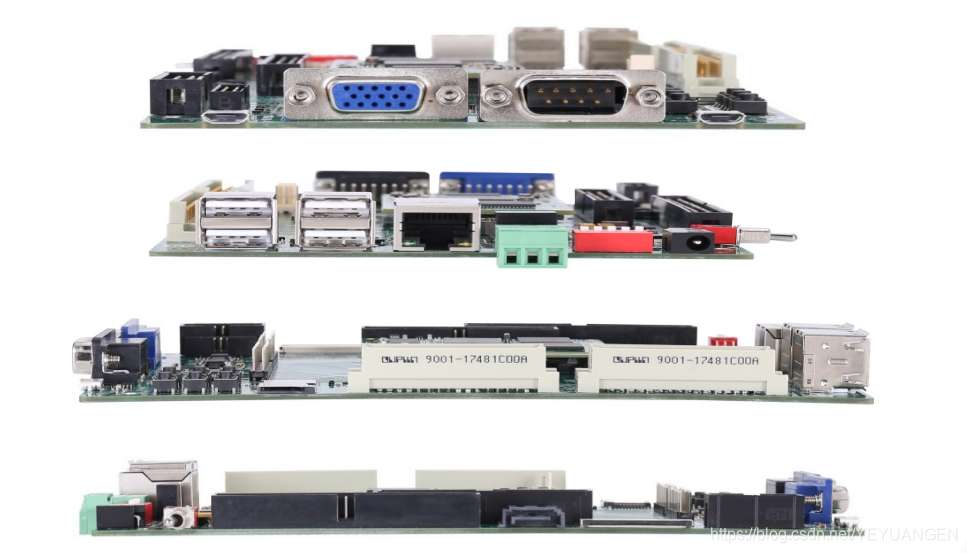

图1 开发板正面和侧视图

XM138F-IDK-V3.0 是一款基于深圳信迈XM138-SP6-SOM核心板设计的开发板，采用沉金无铅工艺的4层板设计，它为用户提供了 XM138-SP6-SOM核心板的测试平台，用于快速评估XM138-SP6-SOM核心板的整体性能。

XM138-SP6-SOM引出CPU全部资源信号引脚，二次开发极其容易，客户只需要专注上层应用，大大降低了开发难度和时间成本，让产品快速上市，及时抢占市场先机。不仅提供丰富的 Demo 程序，还提供详细的开发教程，全面的技术支持，协助客户进行底板设计、调试以及软件开发。

2 典型运用领域
数据采集处理显示系统
智能电力系统
图像处理设备
高精度仪器仪表
中高端数控系统
通信设备
音视频数据处理

图2 典型应用领域

3 软硬件参数
开发板外设资源框图示意图

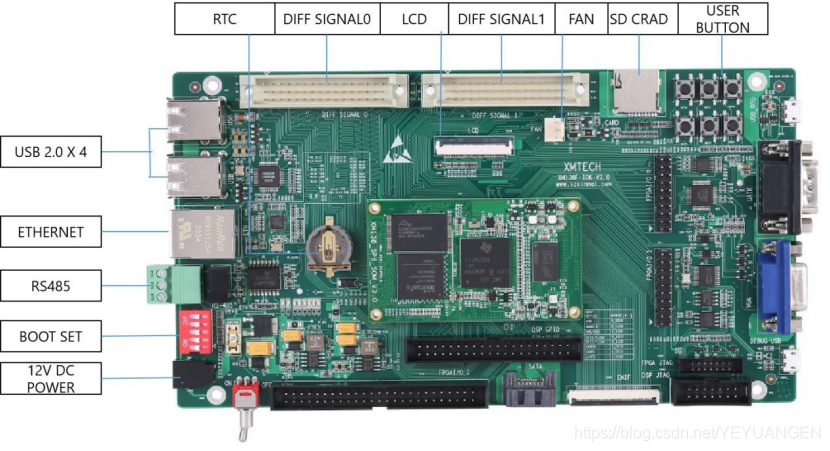

图3 开发板接口示意图

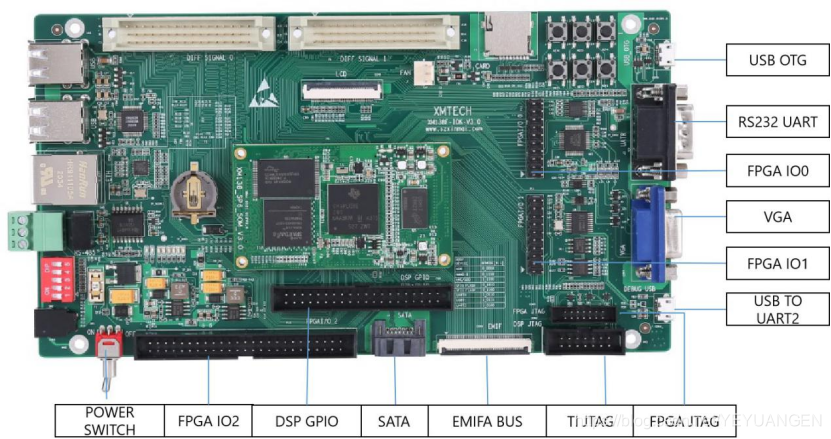

图4 开发板接口示意图

表1 硬件资源

表2 软件资源

（1） 提供核心板引脚定义、可编辑底板原理图、可编辑底板PCB、芯片 Datasheet、缩短硬件设计周期；

（2）提供系统烧写镜像、内核驱动源码、文件系统源码，以及丰富的Demo 程序；

（3）提供完整的平台开发包、入门教程，节省软件整理时间，上手容易；

（4）提供丰富的入门教程、开发案例，含OMAP-L138与FPGA 通信例程；

（5） 提供详细的DSP+ARM双核通信教程，完美解决双核开发瓶颈；

（6） 提供基于 Qt 的图形界面开发教程。

深圳信迈提供了大量的开发资料、视频教程和中文数据手册，创造了OMAP-L138 平台开发的新局面，引领 OMAP-L138 + Spartan-6 DSP+ARM+FPGA 三核学习热潮。

部分开发例程详见附录 A，开发例程主要包括：

基于ARM端的裸机开发例程
基于ARM端的Linux开发例程
基于 DSP 端的裸机开发例程
基于 DSP 端的SYS/BIOS开发例程
基于SYSLINK的双核开发例程
基于DSPLINK的双核开发例程
基于XM_IPC的双核开发例程
基于PRU的汇编开发例程
基于FPGA端的开发例程
5 电气特性
核心板工作环境

表 3

功耗测试

表 4

备注：功耗测试基于深圳信迈XM138F-IDK-V3开发板进行。

6 机械尺寸
表 5

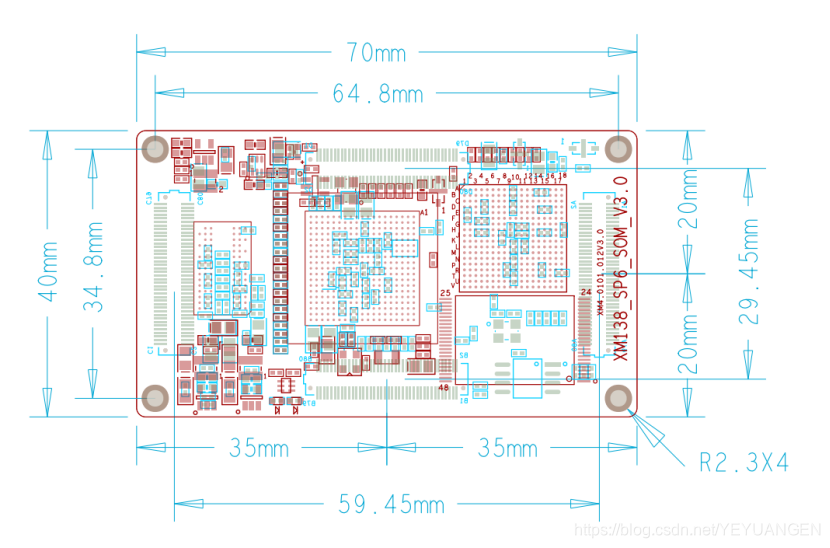

图5 核心板机械尺寸图

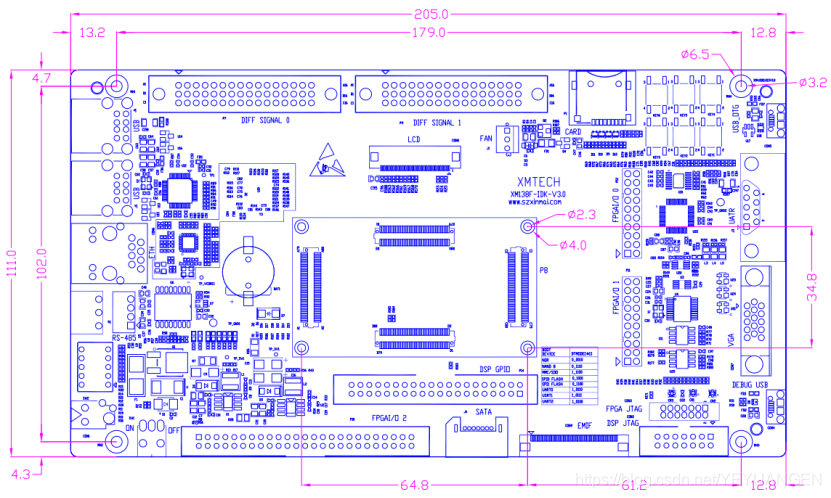

图5 评估板机械尺寸图

7 产品订购型号
表 6

备注：标配为 SOM-XM138F-4-4GN1GD2S16-I，其他型号请与相关销售人员联系。

8 开发板套件清单
表 7

9 技术支持
（1） 协助底板设计和测试，减少硬件设计失误；

（2） 协助解决按照用户手册操作出现的异常问题；

（3） 协助产品故障判定；

（4） 协助正确编译与运行所提供的源代码；

（5） 协助进行产品二次开发；

（6） 提供长期的售后服务。

10 增值服务
主板定制设计
核心板定制设计
嵌入式软件开发
项目合作开发
技术培训
