RKRK3399平台开发系列讲解（其他篇）1.29、查看显示时钟

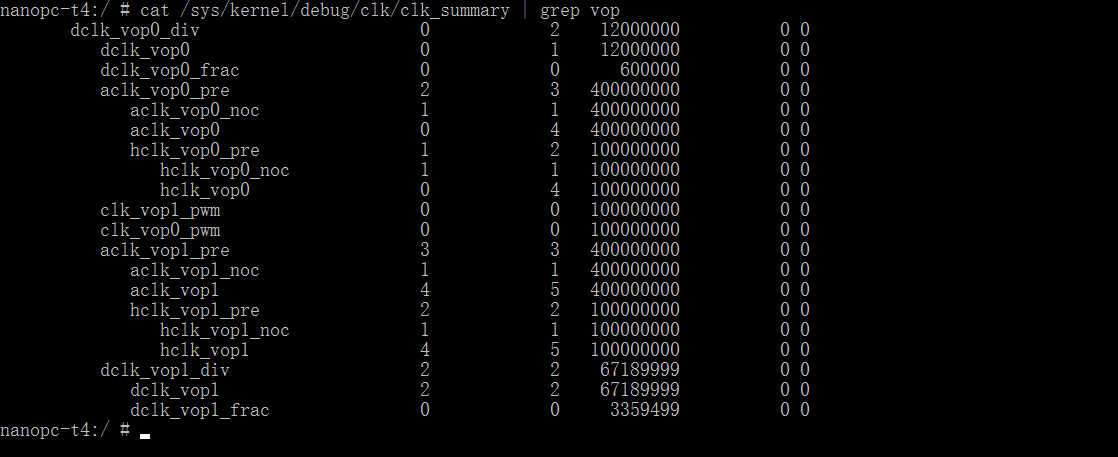

cat /sys/kernel/debug/clk/clk_summary | grep vop






1


需要关注的显示时钟为:

dclk_vop:
即pixel clock, 像素时钟, 该时钟由具体的显示timing决定, 如果dclk不正确,可能导致fps不对或直接不显示.edp, mipi, lvds等显示接口对应dclk的容忍性较好,有些偏差也不影响正常显示. 但hdmi, dp等高清显示接口, 是有严格要求的,这类显示接口的频率要给的很精准。

aclk_vop:
如果该时钟频率太低, 可能会导致显示出现抖动, 另外如果aclk 没有使能的话, 访问vop的寄存器也可能引发总线挂死

hclk_vop:
如果该时钟未使能, 不能访问vop的寄存器, 一但访问vop寄存器, 会造成总线挂死。
