OpenGL ES系列---使用与GLSurfaceView源码分析

1、OpenGL ES？

总结：一个嵌入式的（2D/3D）图形处理库。

2、Android OpenGL ES（2.0）使用:

对于class而言，Extends用于(单)继承一个类（class），而implements用于实现一个接口(interface)。

2.1、继承GLSurfaceView

public class WlGLSurfaceView extends GLSurfaceView{ @创建Render对象 private WlGlRender wlGlRender; public WlGLSurfaceView(Context context) { this(context, null); } public WlGLSurfaceView(Context context, AttributeSet attrs) { super(context, attrs); @实例化Render wlGlRender = new WlGlRender(); setRenderer(wlGlRender); }
}






1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16


2.2、实现接口

public class WlGlRender implements GLSurfaceView.Renderer{ public WlGlRender() {} @Override public void onSurfaceCreated(GL10 gl, EGLConfig config) { } @窗口 public void onSurfaceChanged(GL10 gl, int width, int height) { GLES20.glViewport(0, 0, width, height); } @颜色 public void onDrawFrame(GL10 gl) { GLES20.glClear(GLES20.GL_COLOR_BUFFER_BIT); GLES20.glClearColor(1.0f, 0.0f, 0.0f, 1.0f); }






1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18


2.3、编写glsl脚本

3、GLSurfaceView源码分析

重点：
GLThread：OpenGL ES的运行线程。包含创建EGL环境、调用GLRender的onSurfaceCreated、onSurfaceChanged和onDrawFrame方法以及生命周期的管理。

在GLSurfaceView.java程序中的setRenderer(Renderer renderer)函数
会new GLThread

 static class GLThread extends Thread { GLThread(WeakReference<GLSurfaceView> glSurfaceViewWeakRef) {
 ...
  @Override public void run() { setName("GLThread " + getId()); if (LOG_THREADS) { Log.i("GLThread", "starting tid=" + getId()); } try { guardedRun();
...






1

2

3

4

5

6

7

8

9

10

11

12

13


重点guardedRun
创建EGL环境

  private void guardedRun() throws InterruptedException { mEglHelper = new EglHelper(mGLSurfaceViewWeakRef); mHaveEglContext = false;






1

2

3

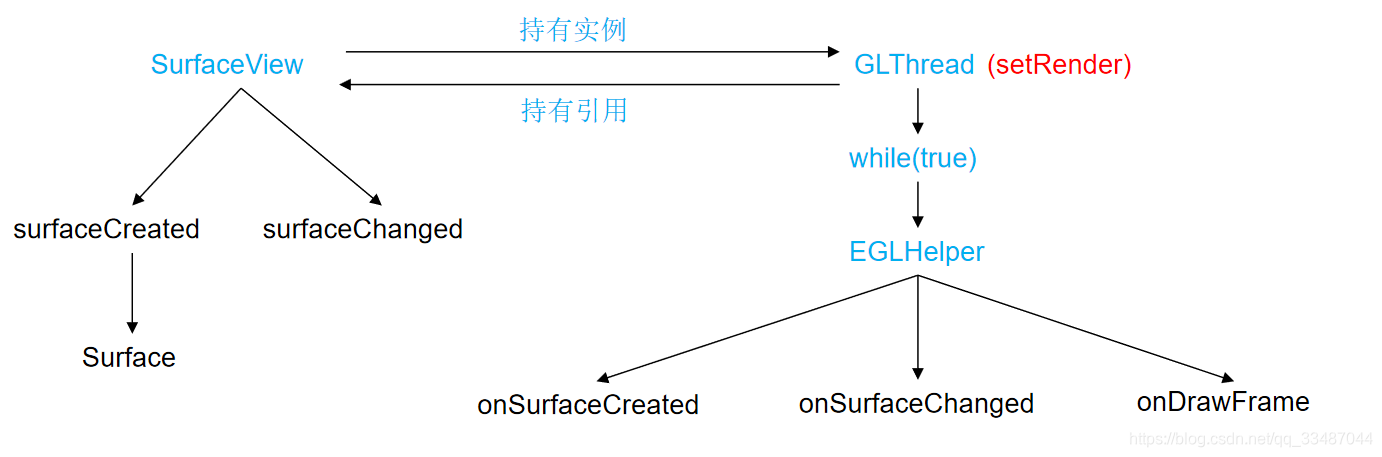

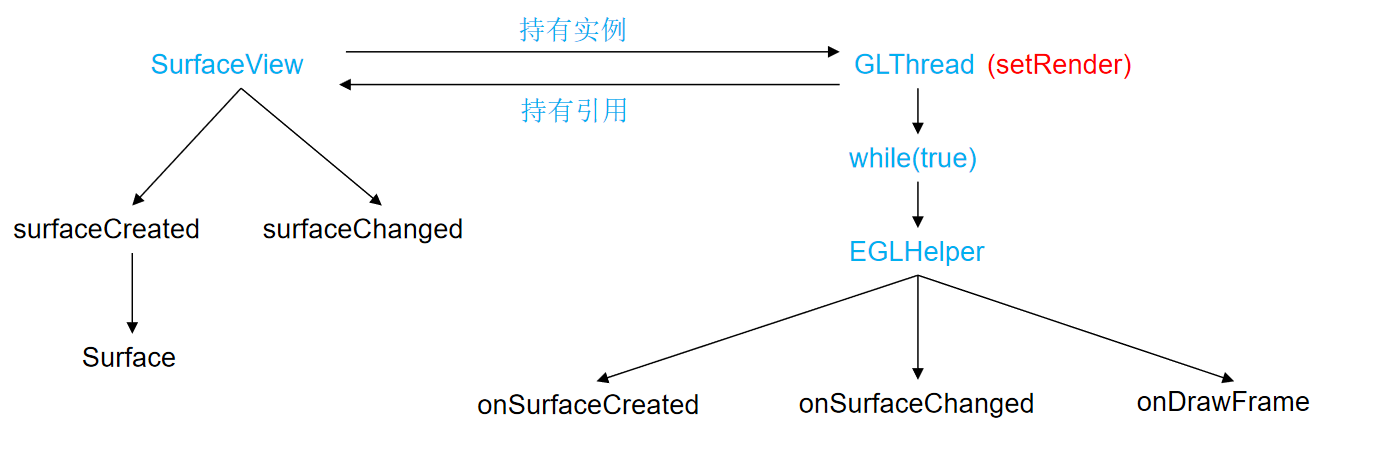

4、GLSurfaceView流程图
