RK3399平台开发系列讲解（硬件波形解析篇）11.2、UART硬件波形解析
【摘要】
文章目录
平台内核版本安卓版本RK3399Linux4.4Android7.1
串口输入字符1，即数据0x31 →00110001B → LSB（低位先发）→10001100B
波形0100011001 数据解析
起始位0数据位 10001100停止位1
波特率计算 50us/div → 6bit/div (图中所得) 波特率=6/50 * 10...
| 平台 | 内核版本 | 安卓版本 |
|---|---|---|
| RK3399 | Linux4.4 | Android7.1 |
串口输入字符1，即数据0x31 →00110001B → LSB（低位先发）→10001100B

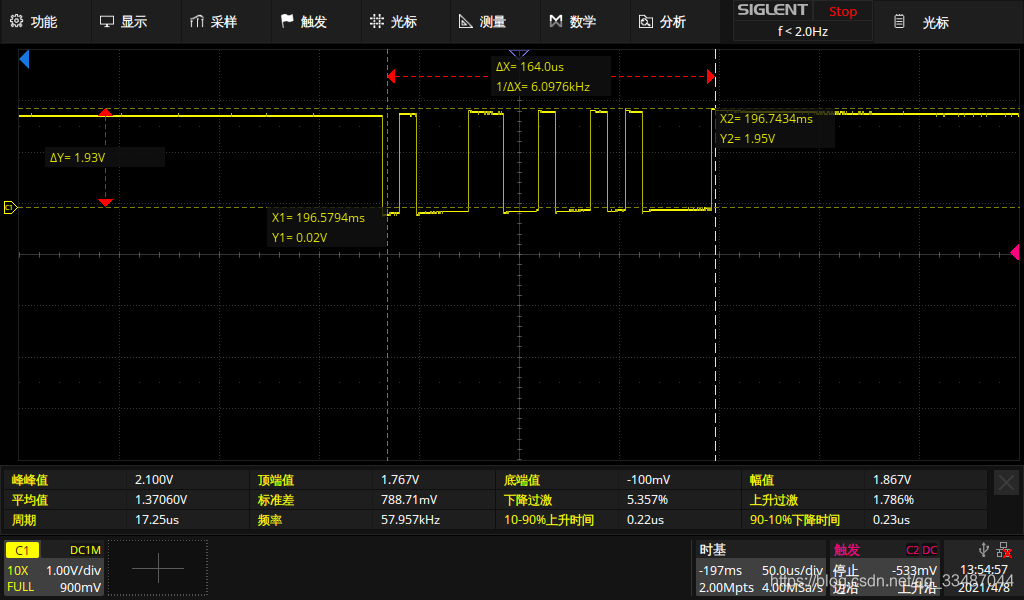

- 波形
0100011001数据解析
- 起始位
0 - 数据位
10001100 - 停止位
1
- 波特率计算
50us/div→6bit/div(图中所得)
波特率=6/50*10^6≈115200bps
文章来源: xuesong.blog.csdn.net，作者：内核笔记，版权归原作者所有，如需转载，请联系作者。
原文链接：xuesong.blog.csdn.net/article/details/115561288
