WireShark 安装及帧格式解析（以太帧、IP包、ARP包）
【摘要】 WireShark 安装及帧格式解析（以太帧、IP包、ARP包）
WireShark 安装
- 安装的话，直接一路默认就ok，中间有个安装路径换一下就好了。

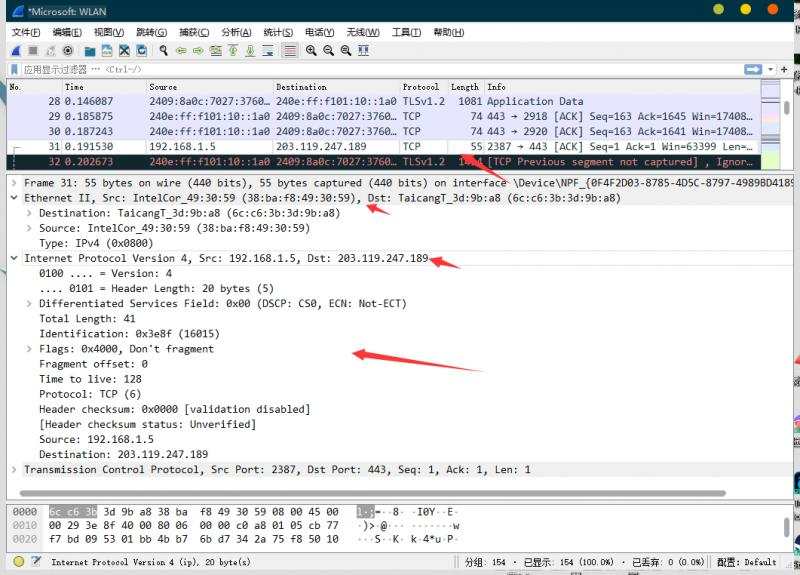

WireShark 帧格式解析
数据链路层
| Ethernet II | 以太网协议版本 II |
|---|---|
| Source: IntelCor_49:30:59 （厂名_序号）(38:ba:f8:49:30:59) （网卡地址） | 源地址 |
| Destination: TaicangT_3d:9b:a8 （厂名_序号） (6c:c6:3b:3d:9b:a8) （网卡地址） | 目的地址 |
| Type: IPv4 (0x0800) | 协议类型 |
网络层
| Src: 192.168.1.5 | 源地址 |
|---|---|
| Dst: 203.119.247.189 | 目的地址 |
| Version: 4 | 互联网协议 IPv4 |
| Header Length: 20 bytes (5) | IP包头部长度 |
| Differentiated Services Field: 0x00 (DSCP: CS0, ECN: Not-ECT) | 差分服务字段 |
| Total Length: 41 | IP 包的总长度 |
| Identification: 0x3e8f (16015) | 标志字段 |
| Flags: 0x4000, Don’t fragment | 标记字段（在路由传输时，是否允许将此IP 包分段） |
| Fragment offset: 0 | 分段偏移量（将一个IP 包分段后传输时，本段的标识） |
| Time to live: 128 | 生存期 ITL |
| Protocol: TCP (6) | 上层协议 |
| Header checksum: 0x0000 [validation disabled] | 头部数据的校验和 |
| [Header checksum status: Unverified] | 头部数据的校验和状态 |
| Source: 192.168.1.5 | 源IP 地址 |
| Destination: 203.119.247.189 | 目的IP 地址 |
ARP
捕获一个ARP协议过程，解释相应的值

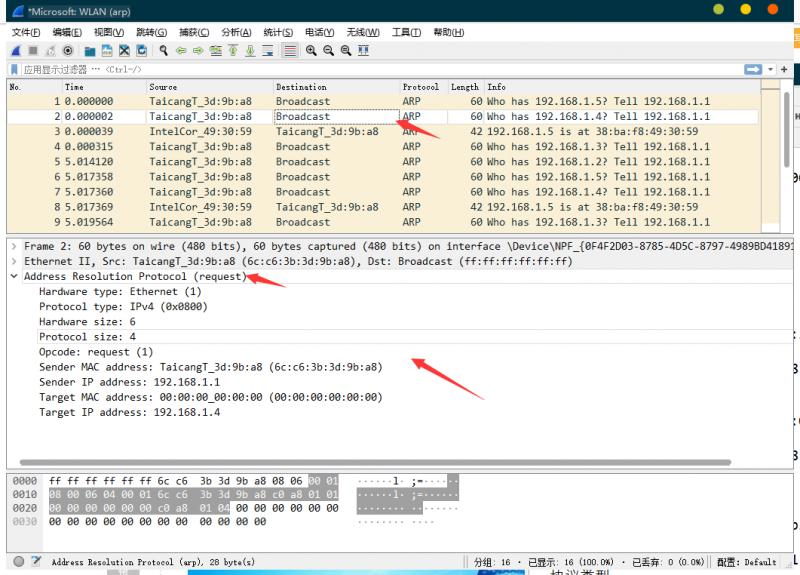

ARP 请求包
Address Resolution Protocol (request)
| Hardware type: Ethernet (1) | 硬件类型 |
|---|---|
| Protocol type: IPv4 (0x0800) | 协议类型 |
| Hardware size: 6 | 硬件长度 |
| Protocol size: 4 | 协议长度 |
| Opcode: request (1) | 操作 |
| Sender MAC address: TaicangT_3d:9b:a8 (6c:c6:3b:3d:9b:a8) | 发送方 MAC |
| Sender IP address: 192.168.1.1 | 发送方 IP |
| Target MAC address: 00:00:00_00:00:00 (00:00:00:00:00:00) | 目标 MAC |
| Target IP address: 192.168.1.4 | 目标 IP |

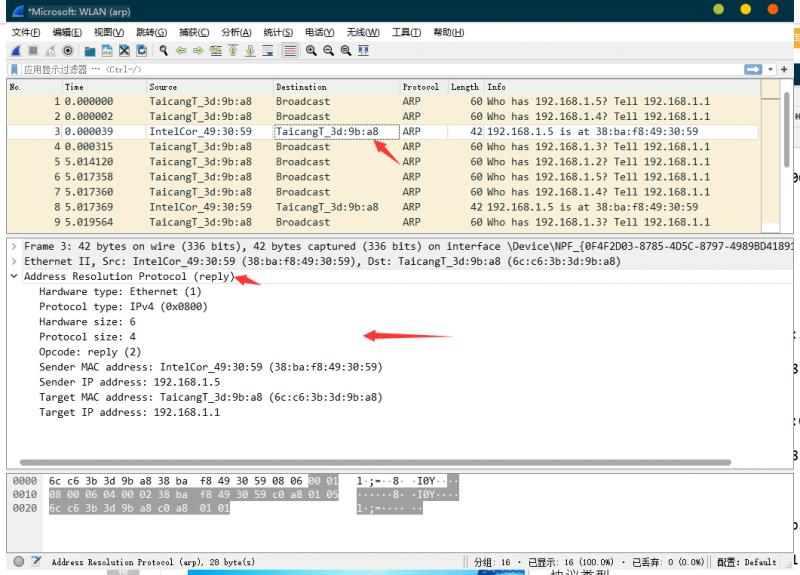

ARP回应包
Address Resolution Protocol (reply)
| Hardware type: Ethernet (1) | 硬件类型 |
|---|---|
| Protocol type: IPv4 (0x0800) | 协议类型 |
| Hardware size: 6 | 硬件长度 |
| Protocol size: 4 | 协议长度 |
| Opcode: reply (2) | 操作 |
| Sender MAC address: IntelCor_49:30:59 (38:ba:f8:49:30:59) | 发送方 MAC |
| Sender IP address: 192.168.1.5 | 发送方 IP |
| Target MAC address: TaicangT_3d:9b:a8 (6c:c6:3b:3d:9b:a8) | 目标 MAC |
| Target IP address: 192.168.1.1 | 目标 IP |
链接：https://pan.baidu.com/s/1PqImWwe0FusjbYiDOBHt5A
提取码：qnhp
