1 区分快捷键CTRL+W为放置电路的线（用于连接）与快捷键L线（看做字符串）
电路的线（用于连接）鼠标左键点击开始划线，再次左键点击出现现节点，右键完成划线
2 原理图符号批量标注

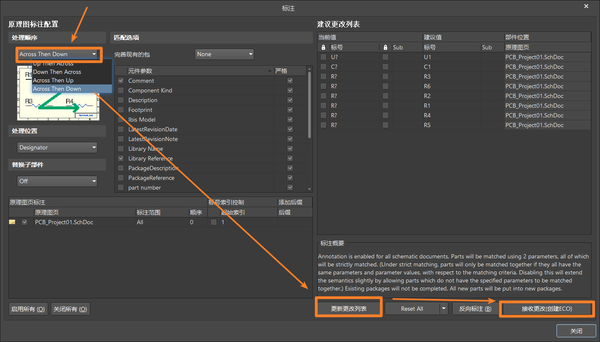

工具==>标注==>原理图标准
选择处理顺序==>更新更改列表==>接收更改
执行变更

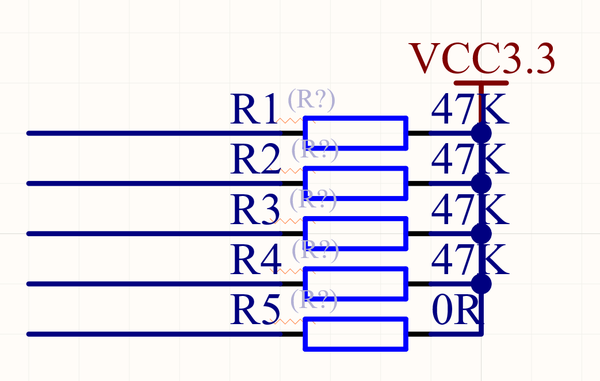

刚使用完批量标注后AD会在符号标识旁边显示浅色的符号标识，是AD20版本用来提醒操作者过去的符号标识，保存后重新打开文件便会消失
注意如果在原理图库中U?的？使用的是中文问号，会导致批量标注后会保留当初的？，故而大家在给芯片等器件起名时，应当切换至英文输入状态
3 网络标签
4 放置网络标签可以按住shift拖动
如果NetLabel网络标签字符串最后有数字，则该数字会递增
否则只会单纯复制
5 编译原理图
方法一：点击projects下面的Compile编译按钮
方法二：右键相关工程点击Validate确认按钮
5 出错检查
编译原理图过自动弹出检测信息messages
如果关掉后，可以在右下角Panels找到检测信息messages
检测消息messages
6 解决单端网络误伤问题

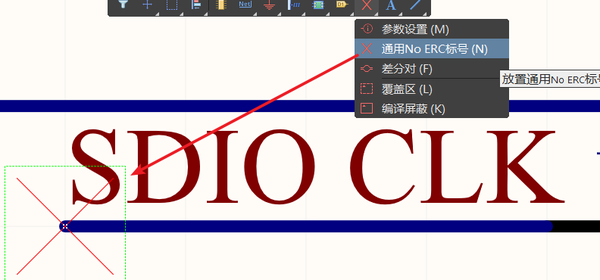

假如是单端网络则检查时会误伤（此处只是用SD时钟线做例子，实际上是需要连接至芯片网络的），此时我我们使用No ERC放置在终端
或者在检查菜单中右键找到红框内容
再次编译，右下角Panels→Messages可以看到报告：无错误，即为通过
