1 新建工程

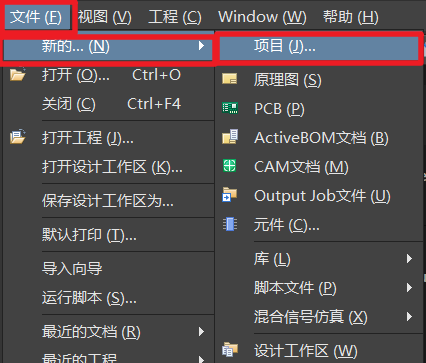

新建一个工程的方法：File==>New==>Project

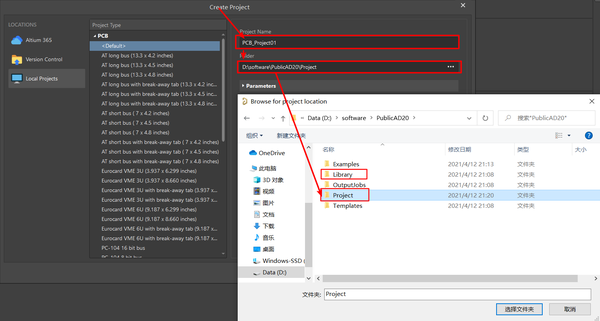

填写工程名与存放地址（一般与Library同级）

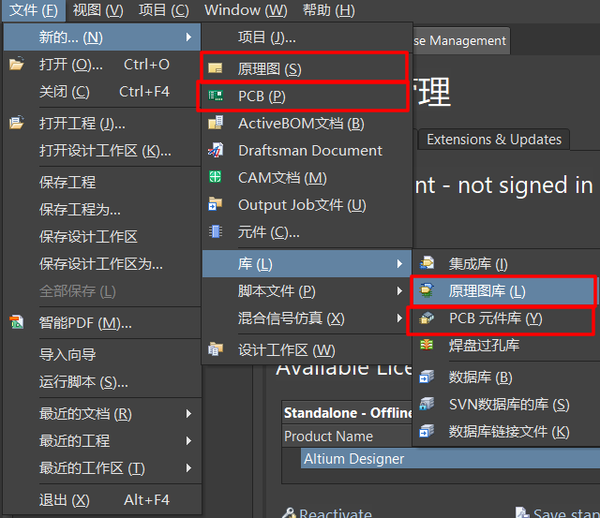

2 依次创建红框的文件
ScheDoc
PcbDoc
ScheLib
PcbLib
工程下出现如下内容：

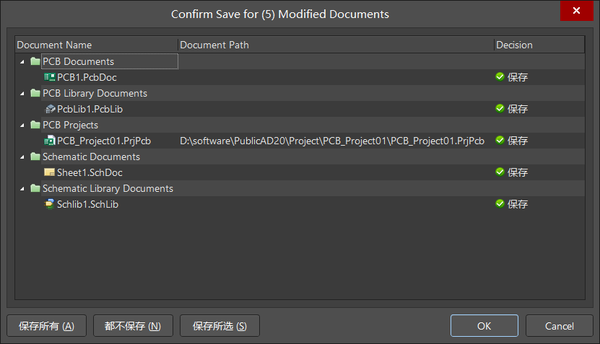

保存一下：

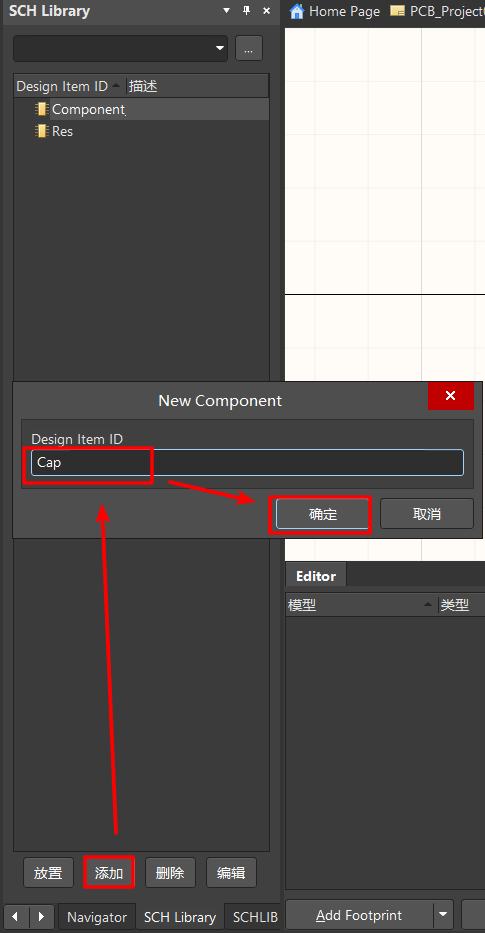

3 在原理图库（又称符号库）中添加元器件
小技巧： Ctrl+鼠标滚轮：缩放 shitf+鼠标滚轮：左右移动
4 修改栅格（每次划线最小单位）
5 在原理图库中绘制元器件
以一个电阻为例
使用放置线，在右边properties中可以修改线的粗细与颜色

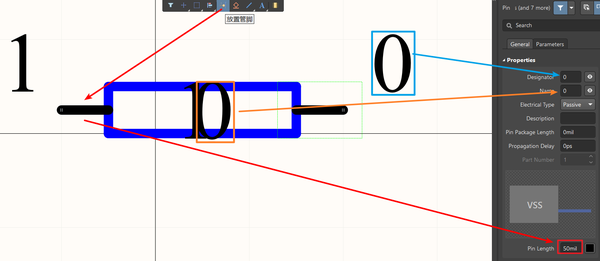

放置管脚，其中按住空格可以转移管脚方向，注意管脚的四个小点需要放置在外侧
Designator是管脚号（蓝框）
Name是管脚名字（橙框）
一般电阻的Designator与Name都会进行隐藏，在properties点击眼睛即可隐藏
可以看看在芯片中Designator与Name的位置
小技巧：快捷键V+U或Q：切换单位mm↔mil
5 在原理图库的properties中对元器件进行描述

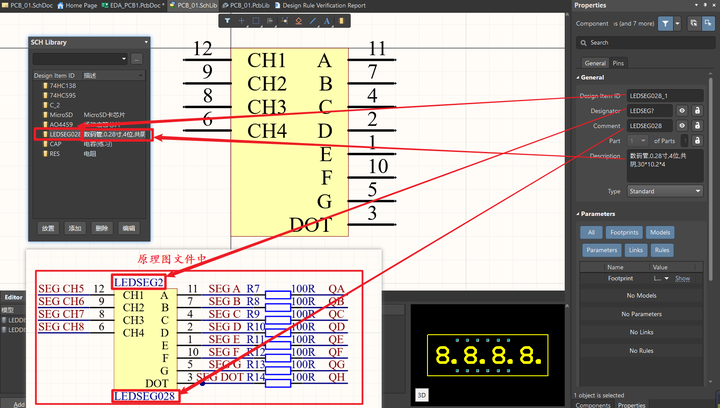

在库中双击器件
其中Design Item ID是元器件ID名
Designators是元器件指示符号（拖进原理图文件SchDoc时会进行显示在元器件旁边）
Comment对贴片封装进行描述（拖进原理图文件SchDoc时会进行显示在元器件旁边）
Description对贴片封装进行描述（在原理图库SCH Library时会显示在描述中）
如图
6 在原理图库的properties中添加元器件参数，此处添加阻值value为0R

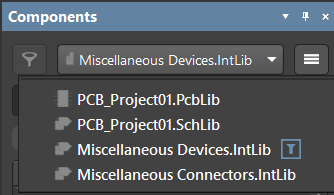

7 添加已有封装库
在Components添加，如果没有则点击
8 封装对应的PCB库元器件
如果我们已经拥有了PCB库中对应的元器件，可以在原理图库中与其封装对应
进入原理图库SchLib==>找到properties属性菜单==>parameters参数设置==>Add==>Footprint
9 放置管脚可以按住shift拖动
如果Designator管脚号与Name管脚名字字符串最后有数字，则该数字会递增
否则只会单纯复制
10 可以直接双击库文件打开，或者拖进ad工程中
Free Document中的库事实上并没有在工程中
