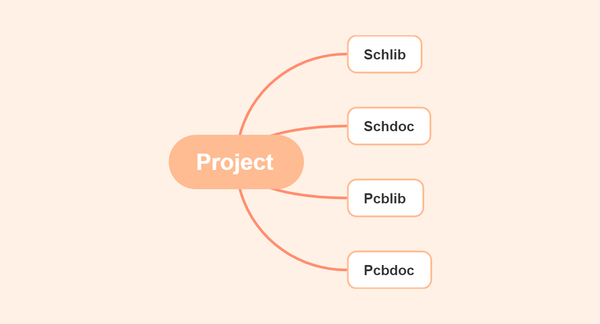

【Altium Designer】 2 工程文件介绍
【摘要】 （SchLib）schematic library原理图库：中原理图库中提前画好各种器件（电容、电阻、芯片..），后用于（SchDoc）schematic document直接拖出进行原理图排针、网络连接布局（SchDoc）schematic document原理图文件：对电路的各种器件进行连接PcbLib（Printed Circuit Board Library）印制电路板库：对原理图库...

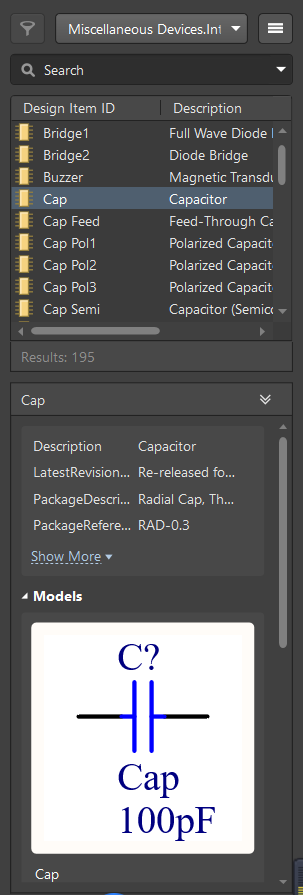

（SchLib）schematic library原理图库：
中原理图库中提前画好各种器件（电容、电阻、芯片..），后用于（SchDoc）schematic document直接拖出进行原理图排针、网络连接布局

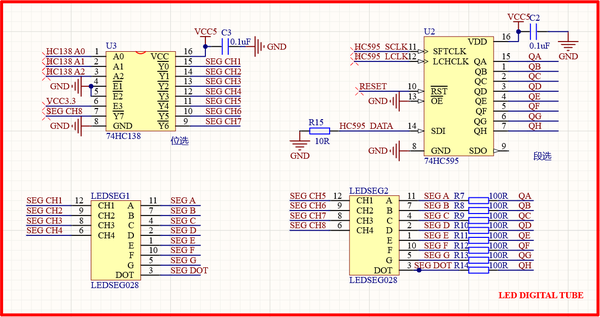

（SchDoc）schematic document原理图文件：
对电路的各种器件进行连接

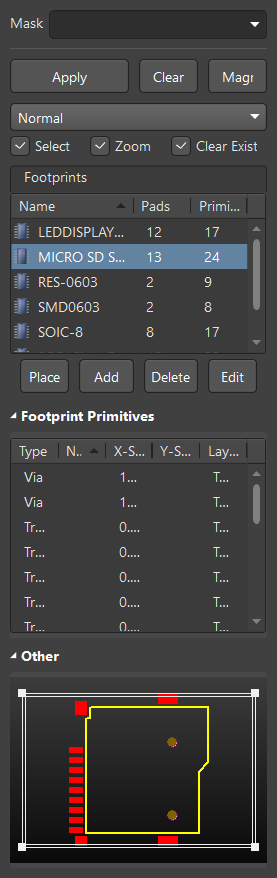

PcbLib（Printed Circuit Board Library）印制电路板库：
对原理图库中的器件（电容、电阻、芯片..）进行大小、引脚个数的封装

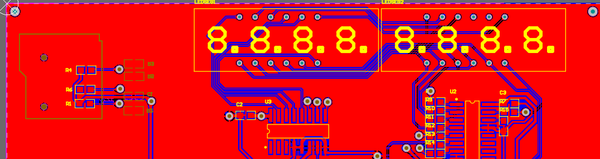

PcbDoc（Printed Circuit Board Document）印制电路板文件：
对各种器件进行布局、布线、泪滴、覆铜、检测等
