数据校验的基本原理

<1> 数据校验的必要性

• 受元器件的质量、电路故障或噪音干扰等因素的影响，数据在被处理、传输、存储的过程中可能出现错误
• 若能设计硬件层面的错误检测机制，可以减少基于软件检错的代价（系统观）

<2> 校验的基本原理

• 增加冗余码（校验位）
  • 有效信息(k位) 校验信息(r位)

<3> 码距的概念

• 同一编码中，任意两个合法编码之间不同二进制位数的最小值
• 0011 与 0001 的码距为1，一位错误时无法识别
• 0000、0011、0101、0110、1001、1010、1100、1111等编码码距为2。 任何一位发生变化，如0000变成1000就从有效编码变成了无效编码，容易检测到这种错误
• 校验码中增加冗余项的目的就是为了增大码距

<4> 码距与检错或纠错能力的关系

• 码距 $\ge$ e+1 : 可检测e个错误
• 码距 $\ge$ 2t+1 : 可纠正t个错误
• 码距 $\ge$ e+t+1 : 可纠正t个错误，同时检测e个错误(e $\ge$ t)

<5> 选择码距要考虑的因素

• 码距越大，抗干扰能力越强，纠错能力越强，数据冗余越大，编码效率低，编码电路也相对负复杂
• 选择码距必须考虑信息发生差错的概率和系统能容许的最小差错率

奇偶校验

• 增加冗余码（检验位）

  • 有效信息(k位) 校验信息(r=1位)

• 编码

  • 根据有效信息计算校验信息位，使校验码（数据+1位校验信息）中1的个数满足奇/偶检验的要求
  • 0001 -> 00011 (偶校验) P1 = D₁$⨁$D₂$⨁$D₃$⨁$D₄$⨁$D₅$⨁$D₆$⨁$D_…$⨁$D_n
  • 0001 -> 00010 (奇校验) P2 = $\overline{P1}$

• 特点

  • 编码与检错简单
  • 编码效率高
  • 不能检测偶数位错误，无错结论不可靠，是一种错误检测码
  • 不能定位错误，因此不具备纠错能力

• 奇偶校验的码距

  • 码距为 2

• 改进的奇/偶校验

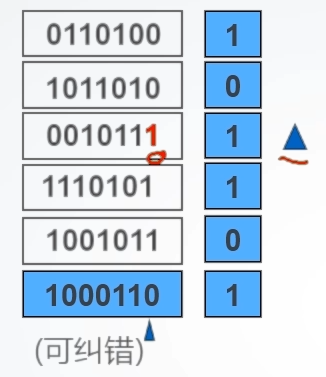

  • 双向奇偶校验
    • 可纠正1位错误

    • 可检测出某行/列上的奇数位

    • 可检测出一部分偶数位错误

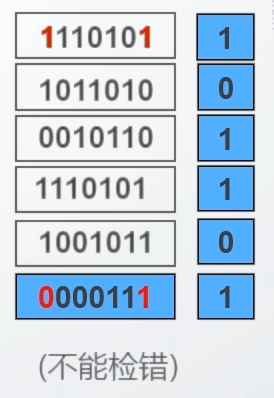

    • 不能检测出错码分布在矩形4个顶点上的错误

  • 方块校验
  • 垂直水平校验

• 奇/偶校验应用

  • 应用场景
    • 内存条
    • 工程上的应用
      • 路由器配置
      • 一般在同步传输中常用奇校验
      • 异步传输中常采用偶校验

CRC校验及其实现

• 原理

  • 增加冗余码
    有效信息（k位）检验信息（r位）
    N = k + r <= 2^r - 1
  • 生成多项式G(x)
    收发双方约定的一个(r + 1)位二进制数，发送方利用G(X)对信息多项式做模2除运算,生成校验码。接收方利用G(X)对收到的编码多项式做模2除运算检测差错及错误定位
  • G(x)应满足的条件
    • 最高位和最低位必须为1
    • 当被传送信息（CRC码）任何一位发生错误时，被生成多项式做除后应该使余数不为0
    • 不同位发生错误时，模2除运算后余数不同
    • 对不为0余数继续进行模2除运算应使余数循环

• 常见生成多项式G(x)

• 模2除运算

  • 模2运算规则
    • 加/减运算（异或运算，加不进位，减不借位）
    • 0±0＝0，0±1＝1，1±0＝1，1±1＝0
  • 模2除法
    • 按模2减，求部分余数，不借位
  • 上商原则
    • 部分余数首位为1时，商为1，减除数
    • 部分余数首位为0时，商为0，减0
    • 当部分余数的位数小于除数的位数时，该余数即为最后余数



• CRC编码方法

  • 根据待校验信息的长度k，按照 k+r ≤ 2^r－1 确定校验位r的位数
    如对4位信息 1100 进行CRC编码，根据 4+r ≤ 2^r－1
    得 r_min = 3
  • 根据r 和生成多项式的选择原则，选择位数为 r +1 的生成多项式G(X)= 1011
  • 进行下列变化
    有效信息（k位） 检验信息（r位）
    1100 000
    即：将待校验的二进制信息Q(X)逻辑左移 r 位,得到Q(X)’
  • 对Q(X)’按模2运算法则除G(x)，求CRC编码中的r位校验信息



  • 用得到的余数替换Q(X)’的最后r位即可得到对应的CRC编码
    1100 010

• CRC的检错与纠错

  • 接收方利用G(X)对收到的编码多项式做模2除运算


  余数为0说明传输没有错误

  • 接收方利用G(X)对收到的有错编码多项式做模2除运算


  余数不为0说明传输有错

  • （7,4）编码不同数位出错对应的余数



  • 一位出错情况下余数的循环特性



  • 利用出错情况下余数的循环特性就行纠错



    - 若余数不为0，一边对余数补0继续做模2除，同时让被检测的校验码循环左移，当余数为101时，出错位也移到A1位置。通过异运算纠正后继续循环左移和执行余数模2除法，直到修改后的出错位回原位。不需对每一位提供纠正电路
    - 当位数增多时，循环码校验能有效地降低硬件代价，这是它得以广泛应用的主要原因






  1

  2


• CRC的应用

  • 关于CRC的国际标准（部分）



海明校验

• 原理

  • 增加冗余码
    有效信息（k位）检验信息（r位）
    N = k + r <= 2^r - 1

  • 设k+r位海明码从左到右依次为第1，2，3，……， k+r位，r位校验位记为P_i（i=1，2，…，r)，分别位于k+r位海明编码的第2^i-1 （i=1，2，…，r)位上，其余位依次放置被校验的数据位

  • (7，4)海明校验码中校验位和被校验信息位的排列如下

    • 海明码位号 H_j      1 2 3 4 5 6 7 8 9 10 11
      P和b的分布          P₁ P₂ b₁ P₃ b₂ b₃ b₄ P₄ b₅ b₆ b₇

  • H_j 位的数据被编号小于j的若干个海明位号之和等于j的校验位所校验 ,如:



  设被传送的信息b₁b₂b₃b₅b₅b₆b₇ = 1 0 1 1 0 0 0，采用偶校验
  则



  得到的海明编码为H = 0 1 1 0 0 1 1 0 0 0 0



  G₄G₃G₂G₁= 0 0 0 0， 表明无错！

• 特点

  • 指错字G₄G₃G₂G₁= 0000 不一定无错（利用偶校验的特点去判断）
  • 一位错与两位错不能由指错字区别

• 海明校验的完善
  G₂G₁= 0 0 0 0， 表明无错！

• 特点

  • 指错字G₄G₃G₂G₁= 0000 不一定无错（利用偶校验的特点去判断）
  • 一位错与两位错不能由指错字区别

• 海明校验的完善

  • 在海明校验的基础上增加一位奇偶校验位
