Istio 虚拟服务 (Vistrual Service)

举报
叶康铭 发表于 2021/03/26 00:04:57 2021/03/26
【摘要】 虚拟服务(Vistrual Service)是 Istio 重要的资源对象之一,作用是将流量路由到网格中的服务。支持基于权重、http header条件等优先级的路由,比Kuberentes service对于流量的管控更加的丰富,颗粒度更加精细。 有了 Kubernetes Service,为什么还需要 Istio Vistrual Service 简单...

虚拟服务(Vistrual Service)是 Istio 重要的资源对象之一,作用是将流量路由到网格中的服务。支持基于权重、http header条件等优先级的路由,比Kuberentes service对于流量的管控更加的丰富,颗粒度更加精细。

有了 Kubernetes Service,为什么还需要 Istio Vistrual Service

简单来说,基于 Kubernetes Service,只可以实现简单的流量负载均衡,如果想实现基于HTTP Header,负载百分比等等复杂的流量控制就无从下手了,Istio Vistrual Service在原本 Kubernetes Service 的功能之上,提供了更加丰富的路由控制。

通过例子来理解

有两个Deployment(nginx 及 httpd),通过Service关联到一起,通过访问Service只能做到简单的负载均衡,通过实验发现 nginx 和 httpd 流量各自在 50% 左右。
在这里插入图片描述
Deployment & Service

apiVersion: apps/v1
kind: Deployment
metadata:
  labels: app: nginx
  name: nginx-deployment
spec:
  replicas: 1
  selector: matchLabels: app: nginx
  strategy: rollingUpdate: maxSurge: 25% maxUnavailable: 25% type: RollingUpdate
  template: metadata: labels: app: nginx server: web spec: containers: - image: 'nginx:latest' name: nginx-deployment
---
apiVersion: apps/v1
kind: Deployment
metadata:
  labels: app: httpd
  name: httpd-deployment
spec:
  replicas: 1
  selector: matchLabels: app: httpd
  strategy: rollingUpdate: maxSurge: 25% maxUnavailable: 25% type: RollingUpdate
  template: metadata: labels: app: httpd server: web spec: containers: - image: 'httpd:latest' name: httpd-deployment
---
apiVersion: v1
kind: Service
metadata:
  name: nginx-service
spec:
  ports:
  - port: 80 protocol: TCP targetPort: 80
  selector: app: nginx
  type: ClusterIP
---
apiVersion: v1
kind: Service
metadata:
  name: httpd-service
spec:
  ports:
  - port: 80 protocol: TCP targetPort: 80
  selector: app: httpd
  type: ClusterIP
---
apiVersion: v1
kind: Service
metadata:
  name: web-service
spec:
  ports:
  - port: 80 protocol: TCP targetPort: 80
  selector: server: web
  type: ClusterIP



  • 1
  • 2
  • 3
  • 4
  • 5
  • 6
  • 7
  • 8
  • 9
  • 10
  • 11
  • 12
  • 13
  • 14
  • 15
  • 16
  • 17
  • 18
  • 19
  • 20
  • 21
  • 22
  • 23
  • 24
  • 25
  • 26
  • 27
  • 28
  • 29
  • 30
  • 31
  • 32
  • 33
  • 34
  • 35
  • 36
  • 37
  • 38
  • 39
  • 40
  • 41
  • 42
  • 43
  • 44
  • 45
  • 46
  • 47
  • 48
  • 49
  • 50
  • 51
  • 52
  • 53
  • 54
  • 55
  • 56
  • 57
  • 58
  • 59
  • 60
  • 61
  • 62
  • 63
  • 64
  • 65
  • 66
  • 67
  • 68
  • 69
  • 70
  • 71
  • 72
  • 73
  • 74
  • 75
  • 76
  • 77
  • 78
  • 79
  • 80
  • 81
  • 82
  • 83
  • 84
  • 85
  • 86
  • 87
  • 88
  • 89
  • 90

如果想实现更加细颗粒度的流量管控,通过引入Istio Vistrual Service 非常简单的就实现复杂的流量管理。

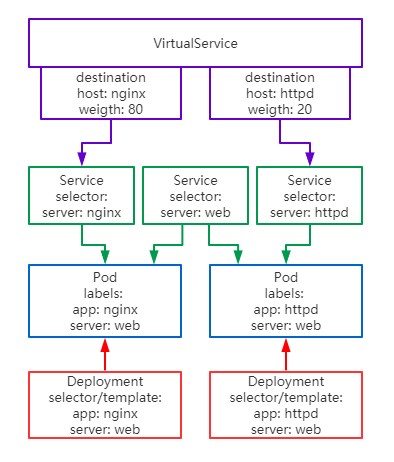

VirtualService 根据 Destination 进行调度,并且设置相关的负载百分比实现精准的控制。
在这里插入图片描述

apiVersion: networking.istio.io/v1alpha3
kind: VirtualService
metadata:
  name: web-vs
spec:
  hosts:
  - web-service
  http:
  - route: - destination: host: nginx-service weight: 80 - destination: host: httpd-service weight: 20



  • 1
  • 2
  • 3
  • 4
  • 5
  • 6
  • 7
  • 8
  • 9
  • 10
  • 11
  • 12
  • 13
  • 14
  • 15

通过客户端测试以上的实验,请留意客户端也必须经过 Istio 注入,因为只有客户端被 Istio 注入才可以接收到来自 Pilot 有关 Virtual Service 和 Destination Rule 的配置信息,才可以保证流量接管生效。

apiVersion: apps/v1
kind: Deployment
metadata:
  labels: app: client-deployment
  name: client-deployment
spec:
  replicas: 1
  selector: matchLabels: app: client-deployment
  strategy: rollingUpdate: maxSurge: 25% maxUnavailable: 25% type: RollingUpdate
  template: metadata: labels: app: client-deployment spec: containers: - image: 'busybox:latest' name: client-deployment command: [ "/bin/sh", "-c", "sleep 3600"]



  • 1
  • 2
  • 3
  • 4
  • 5
  • 6
  • 7
  • 8
  • 9
  • 10
  • 11
  • 12
  • 13
  • 14
  • 15
  • 16
  • 17
  • 18
  • 19
  • 20
  • 21
  • 22
  • 23
  • 24
  • 25

进入客户端容器执行 wget -q -O - web-service 观察执行结果

Vistrual Service 除了权重之外,还有条件匹配

很多场景下,需要针对不同的用户已提供个性化的服务等(提前内测新版本),例如针对地理位置、是否为VIP等等,那就需要对 httpd 流量进行识别匹配。

apiVersion: networking.istio.io/v1alpha3
kind: VirtualService
metadata:
  name: web-vs
spec:
  hosts:
  - web-service
  http:
  - match: - headers: end-user: exact: carryyip uri: prefix: "/health" ignoreUriCase: true route: - destination: host: httpd-service
  - route: - destination: host: nginx-service



  • 1
  • 2
  • 3
  • 4
  • 5
  • 6
  • 7
  • 8
  • 9
  • 10
  • 11
  • 12
  • 13
  • 14
  • 15
  • 16
  • 17
  • 18
  • 19
  • 20
  • 21

基于 HttpMatchRequest,路由规则从上到下进行优先级排序,在生产环境中建议使用一个无条件的规则作为最后规则,确保流量始终会匹配到最少一条规则,防止意外情况的方式。

路由规则从 match 关键字开始匹配,可以使用精确 exact 和 前缀 prefix 或者 正则表达式进行不同场景下的匹配。

文章来源: blog.csdn.net,作者:叶康铭,版权归原作者所有,如需转载,请联系作者。

原文链接:blog.csdn.net/m0_38030719/article/details/108723954
