超详细 PowerDesigner 入门教学(项目数据库设计标准)

举报
ruochen 发表于 2021/03/06 22:56:19 2021/03/06
【摘要】 超详细 PowerDesigner 入门教学(项目数据库设计标准)

项目数据库设计标准步骤

一、数据需求分析

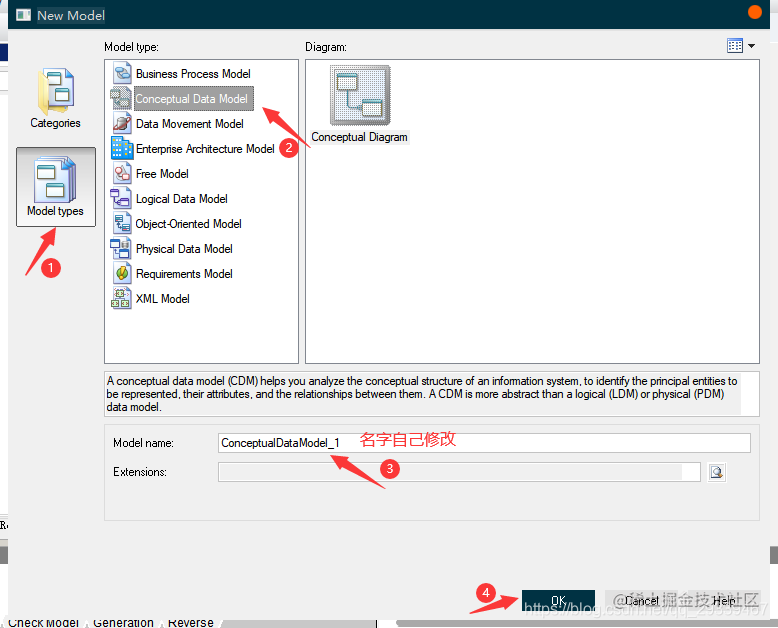

  • Creates a new model

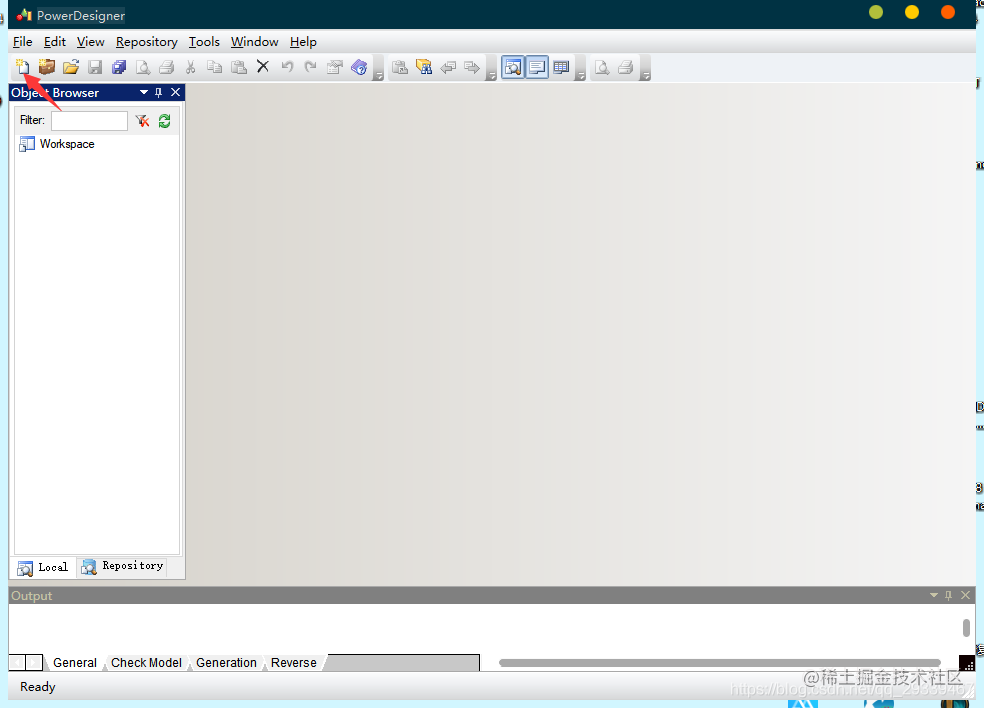

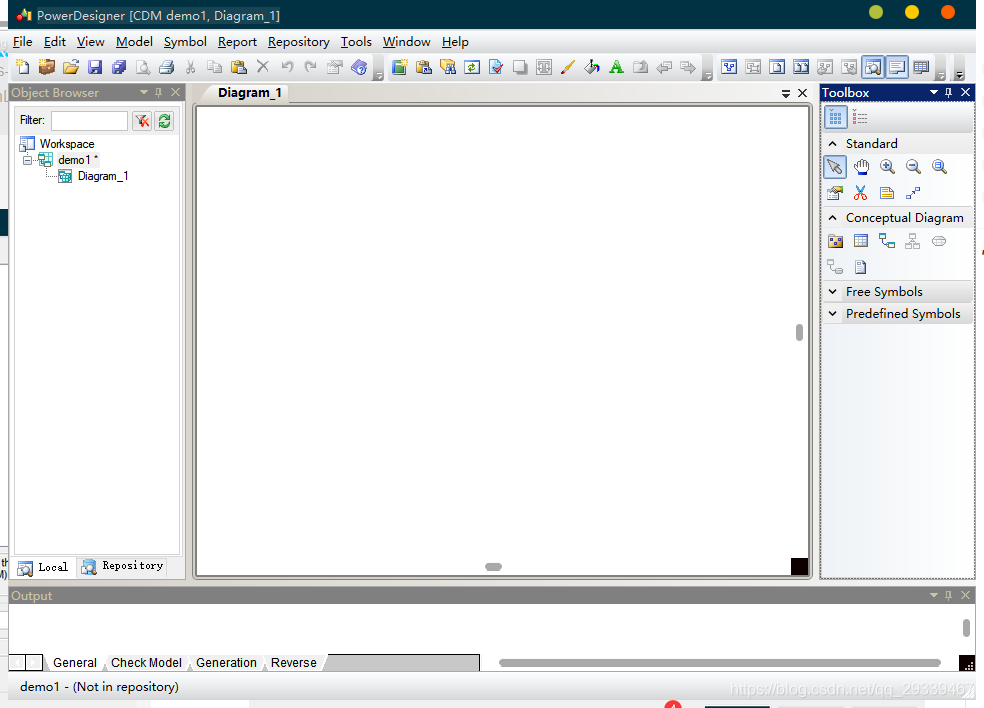

  • 建好以后是这样的

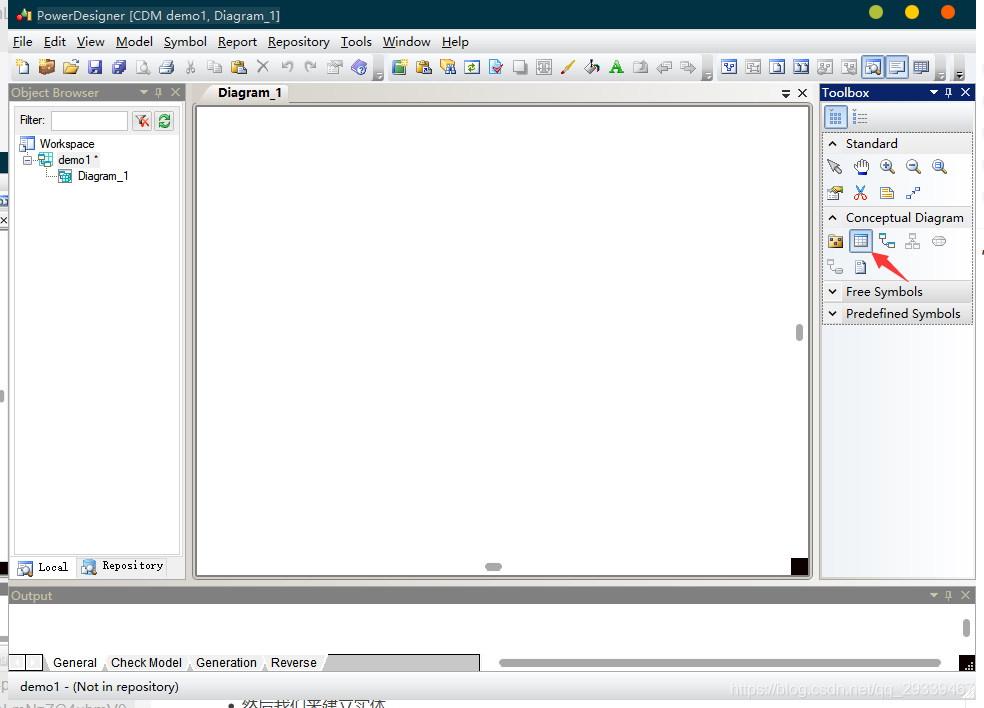

    在这里插入图片描述
  • 然后我们来建立实体,选择右边的 Entity,直接在屏幕上点就可以, 鼠标右键取消 \color{red}鼠标右键取消
    在这里插入图片描述

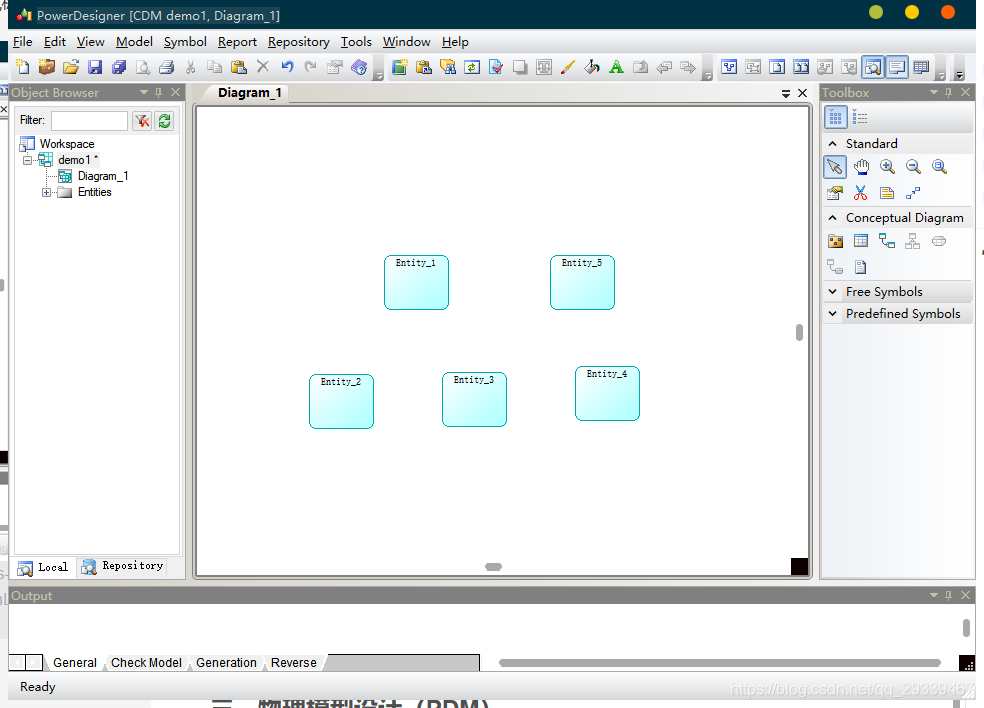

  • 这里,我们建立5个实体
    在这里插入图片描述

这里我们随便建几个实体,大家跟我一起建就 ok

  • 双击进行编辑

    • 先设置 General

      • Name 写中文
      • Code 写英文
      • Comment 是描述

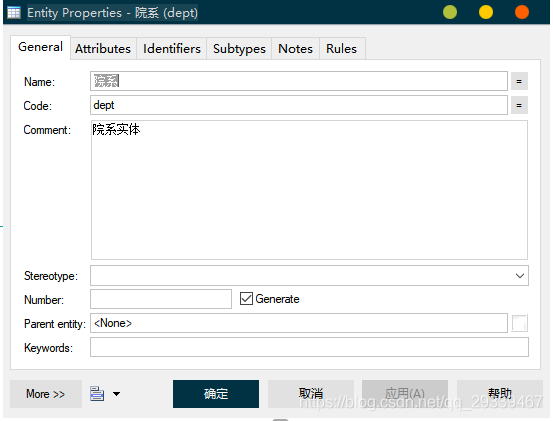

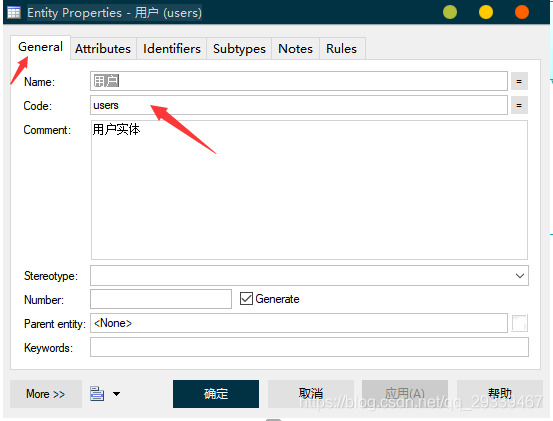

        在这里插入图片描述

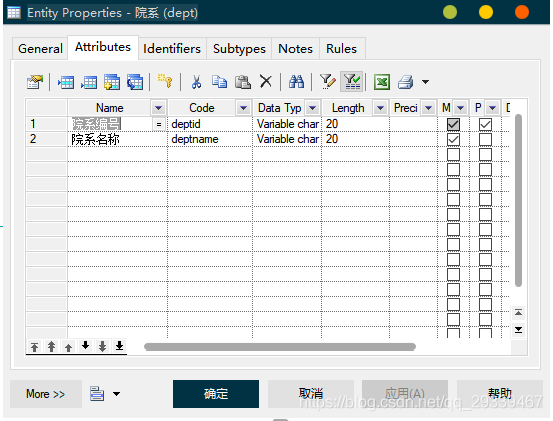

    • 然后设置属性

      • 简单说一下,第三个参数就是数据类型,我们选 Variable char 就好,就相当于 MySQL 中的 varchar 类型

      这里,如果大家对 MySQL 有啥不懂的,可以看我的 MySQL 教程

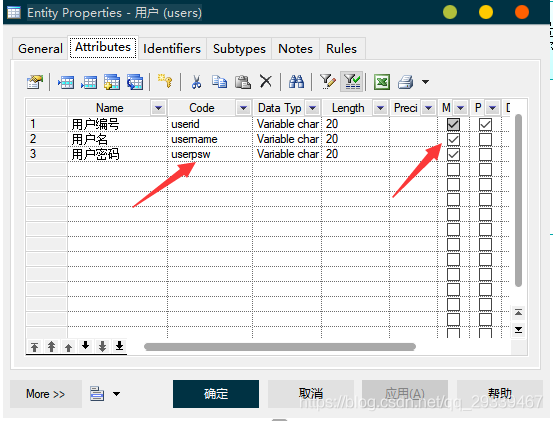

      • 注意: \color{red}注意: 后面的 P 代表主键,M 代表是否可以为空,D代表是否显示(下面的D都是有勾选的),我们将编号设为主键,且三个属性都不可为空
        在这里插入图片描述
    • 其余几个类似,这里我就不一一介绍了,我直接贴图就好了

    • 学校实体
      在这里插入图片描述在这里插入图片描述

    • 院系实体
      在这里插入图片描述
      在这里插入图片描述

    • 专业实体
      在这里插入图片描述在这里插入图片描述

    • 实验室成员实体
      在这里插入图片描述
      在这里插入图片描述

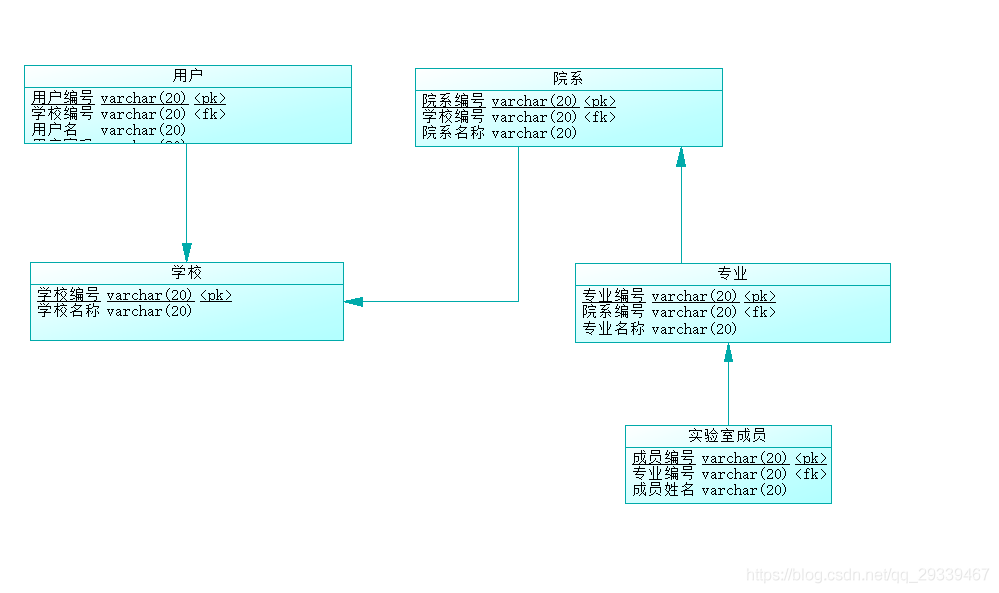

    • 最后,我们就建立了如下几个实例
      在这里插入图片描述

二、确定实体关系 CDM (ER模型设计、逻辑模型设计)

  • 实体已经建立好,我们就要确定它们之间的关系

  • 我们拿用户和学校来举例,其他类似

    • 确定 1-1 1-N N-N
      • 一个用户只能对应一个学校,一个学校可以有多个用户,那么他们是 many-one的关系
    • 强制关系和非强制关系
      • 强制与非强制就是说,一个学校必须有用户,这就是强制关系;反之,为非强制关系,这里,学院和用户之间、用户和学校之间就都是强制关系了(难不成还有没学生的学校?:confused:)
  • 既然已经确定好关系,我们就在软件中实现

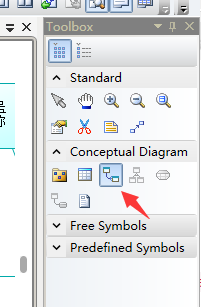

    • 首先点击右边的这个
      -在这里插入图片描述

    • 然后点击用户拖到学校即可,效果如下
      在这里插入图片描述

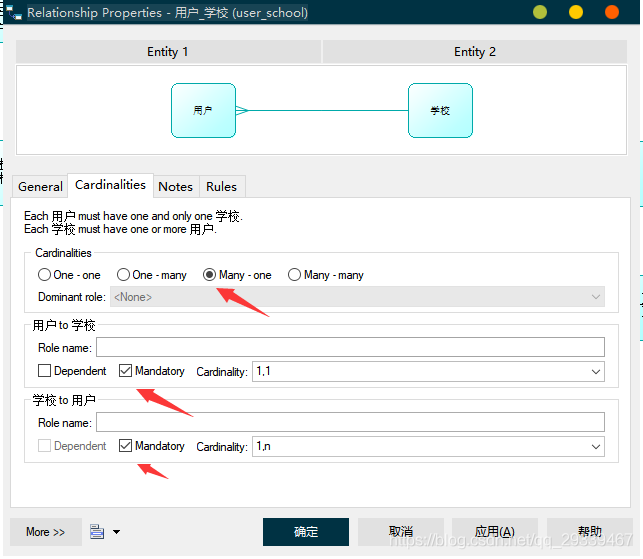

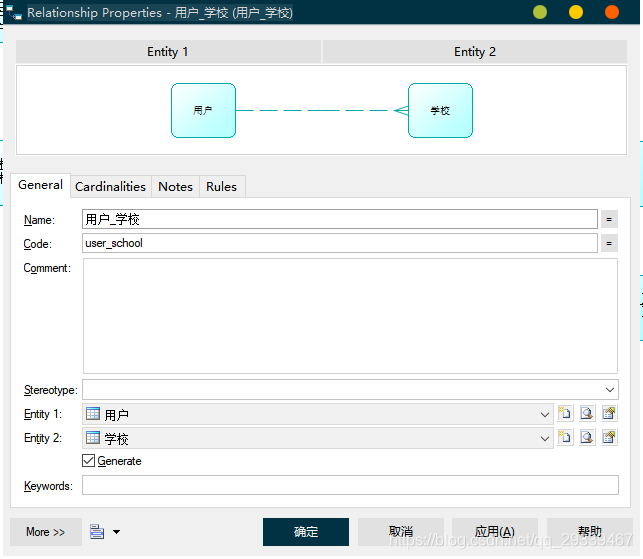

    • 然后我们双击线段,进行修改即可,Mandatory 就是表示强制关系,设置完点确定即可
      在这里插入图片描述在这里插入图片描述

  • 其他类似,我也就不一一讲解了

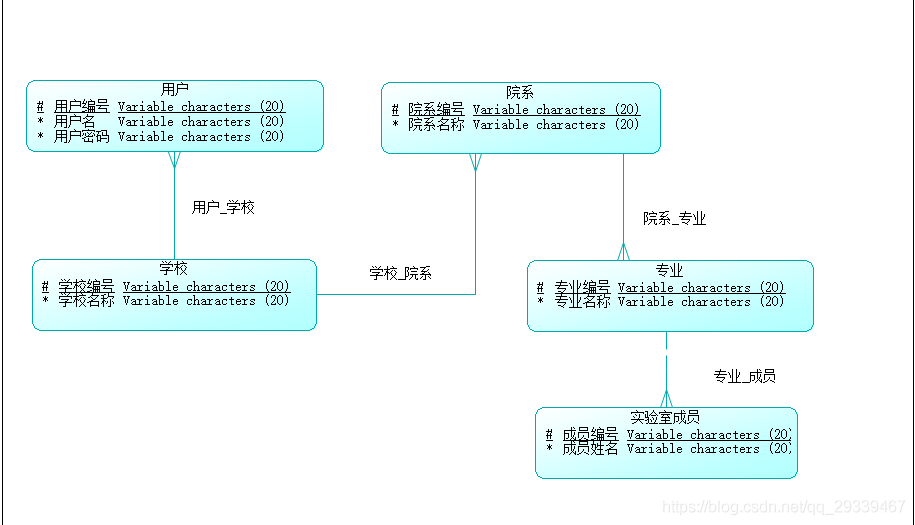

  • 最后结果如下
    在这里插入图片描述

注意: 1. 找直接关系,不能找间接关系 \color{red}注意:1. 找直接关系,不能找间接关系
             2. 设计逻辑模型时,不考虑是什么数据库 \color{red}2. 设计逻辑模型时,不考虑是什么数据库

三、物理模型设计(PDM)

  • 接下来我们开始设计物理模型
  • 物理模型其实很简单,通过 CDM 生成即可

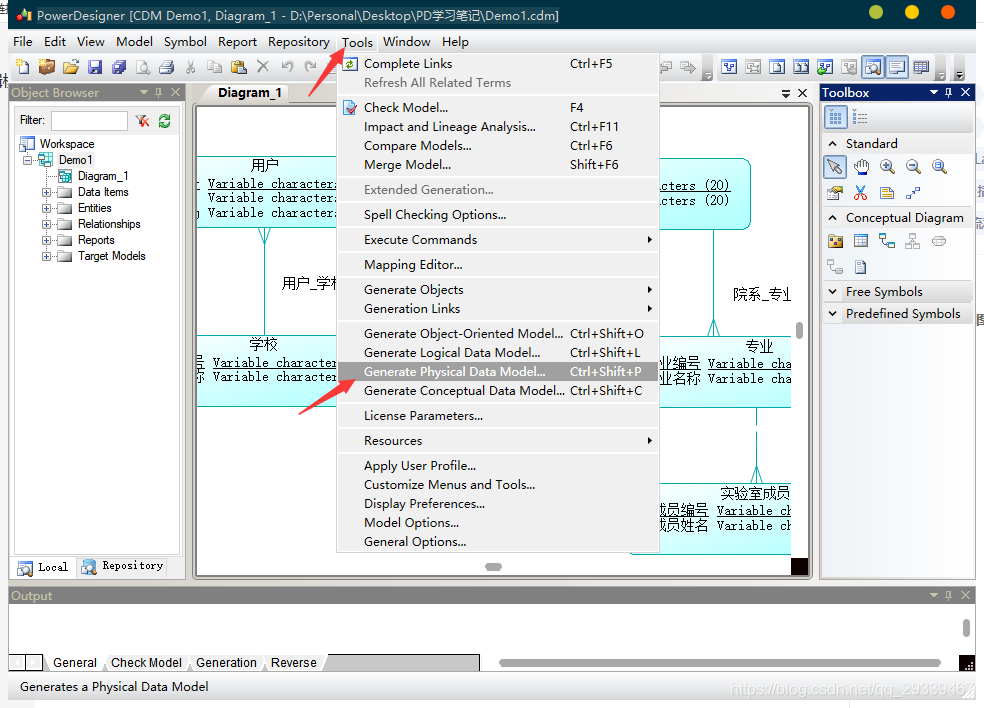

    在这里插入图片描述

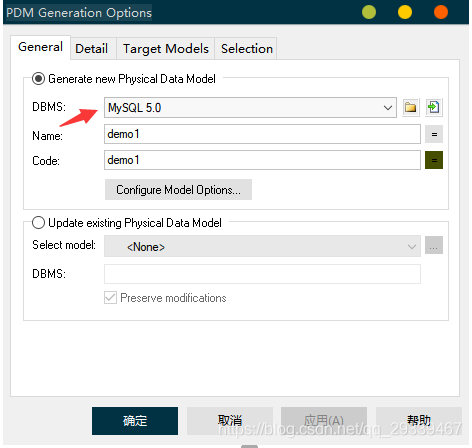

  • 第一个可以选择我们的数据库类型,下拉可以看到主流的数据库类型都是有的
    在这里插入图片描述

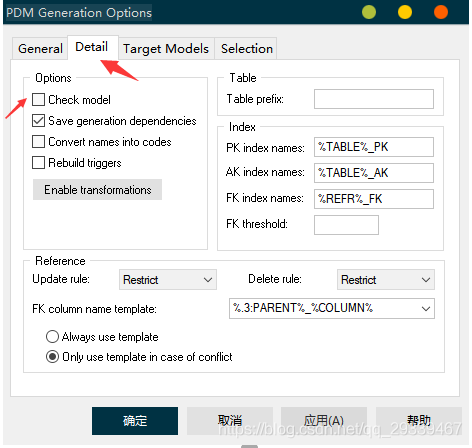

  • 然后在 Detail 中把 Check model取消勾选,点确定就可以生成 PDM 了
    在这里插入图片描述
  • 生成后的 PDM 如下
    在这里插入图片描述

四、生成数据库

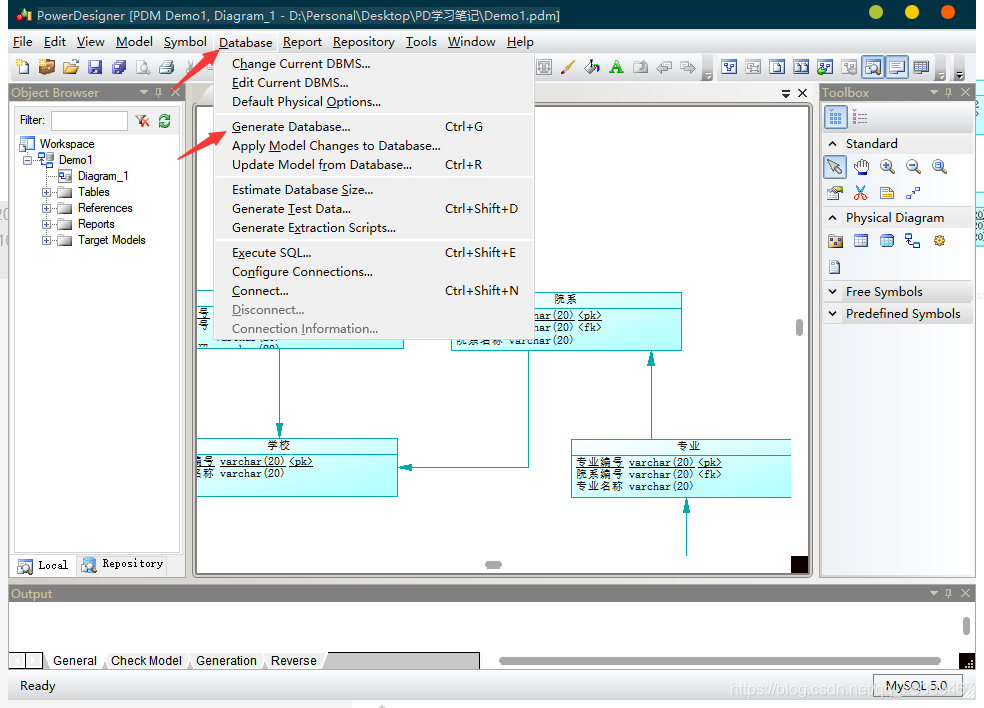

  • 接下来,就可以生成数据库文件了
    在这里插入图片描述

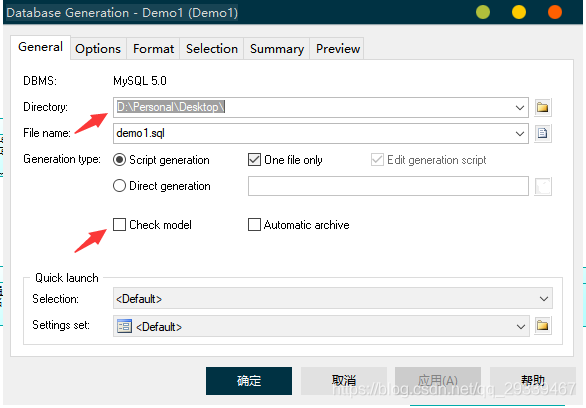

  • 选择存放路径,把 Check model取消勾选,点确定就可以了
    在这里插入图片描述

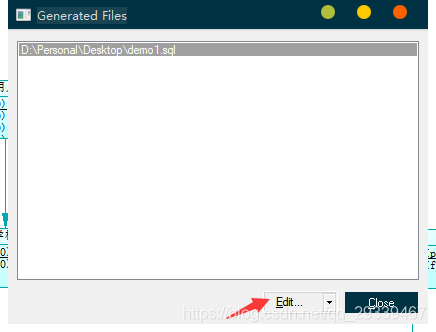

  • 点击 Edit 就可以查看 sql 代码了
    在这里插入图片描述

五、建库

  • 然后我们就可以使用我们生成的 sql 文件直接创建数据库了,这里我们使用 Navicat 软件

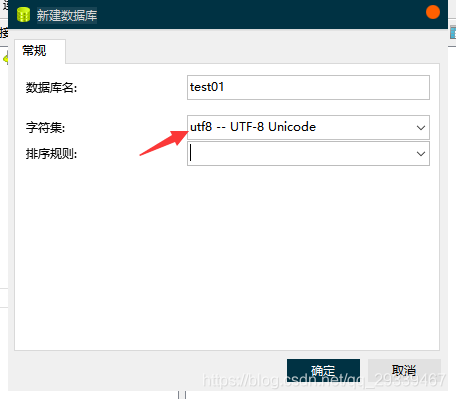

  • 先新建一个数据库,在新建数据库的时候一定要选择 utf8 编码
    在这里插入图片描述

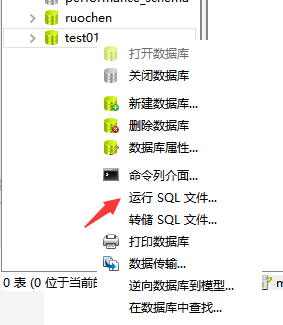

  • 然后,右键数据库运行 SQL 文件,将我们刚才生成的 sql 文件导入可以
    在这里插入图片描述

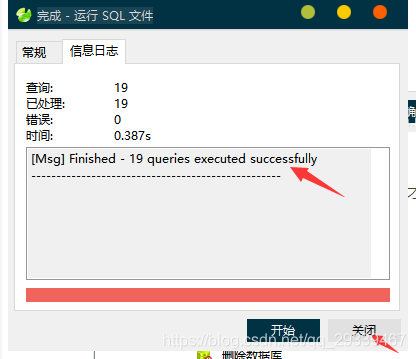

  • 导入完成后,关闭可以
    在这里插入图片描述

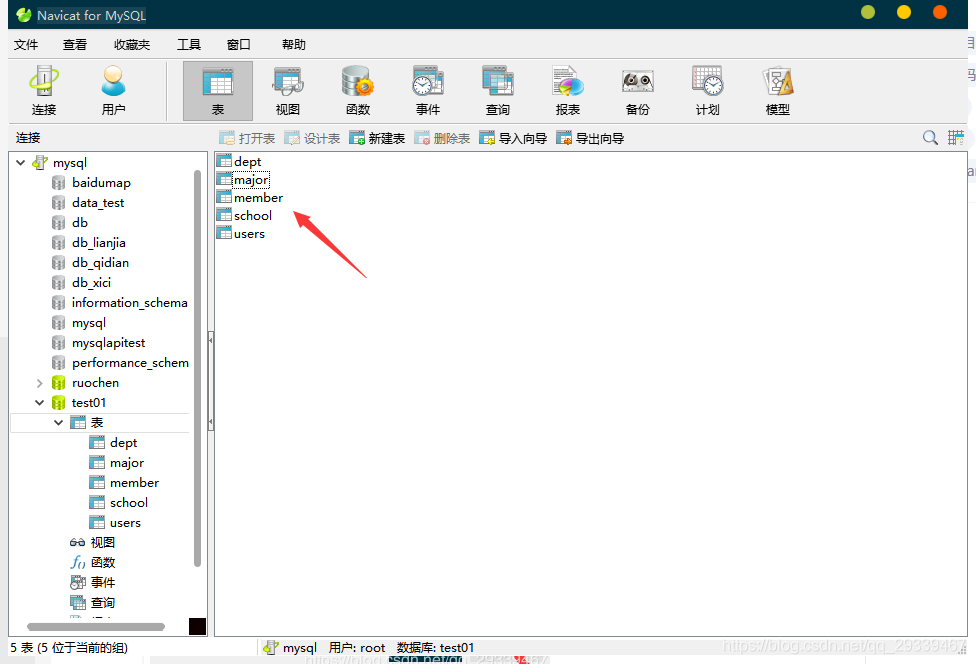

  • 这时,我们刷新一下,就可以看到建好的数据表了,双击进去即可查看字段名
    在这里插入图片描述

六、编制《数据库设计报告》

  • 最后,我们再说一下如何利用软件生成数据库设计报告

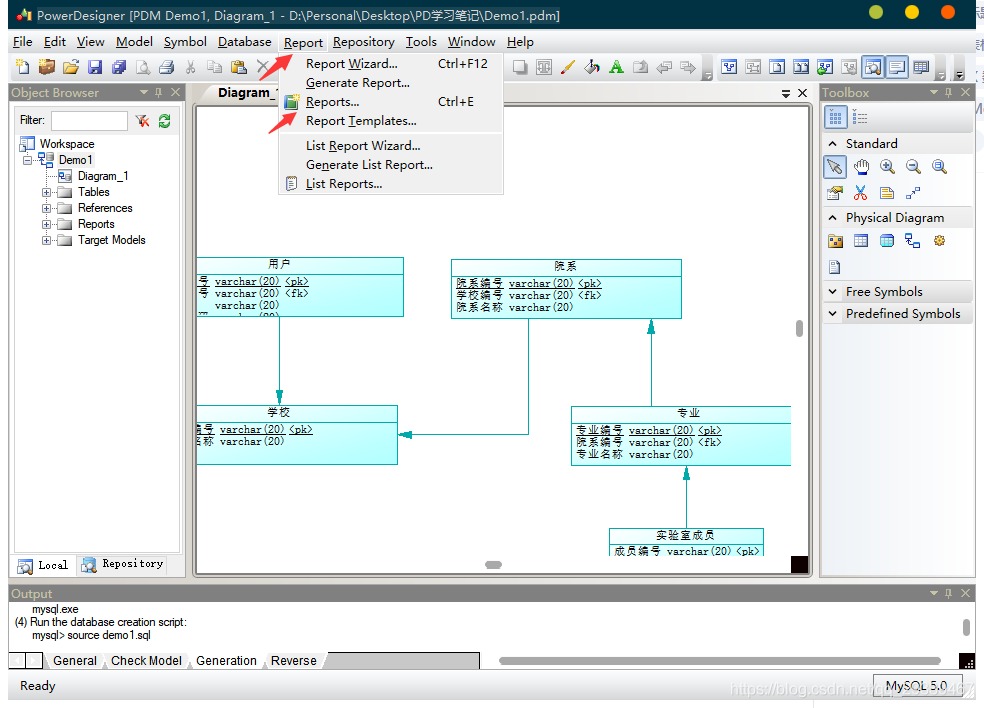

  • 比如,我们要生成 PDM 的设计报告
    在这里插入图片描述
    在这里插入图片描述

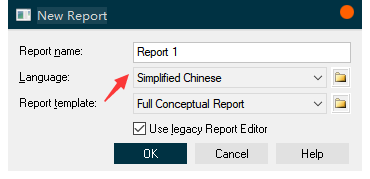

  • 编辑名字,选择语言,最后一个选择 Full 即可,然后点击 OK
    在这里插入图片描述

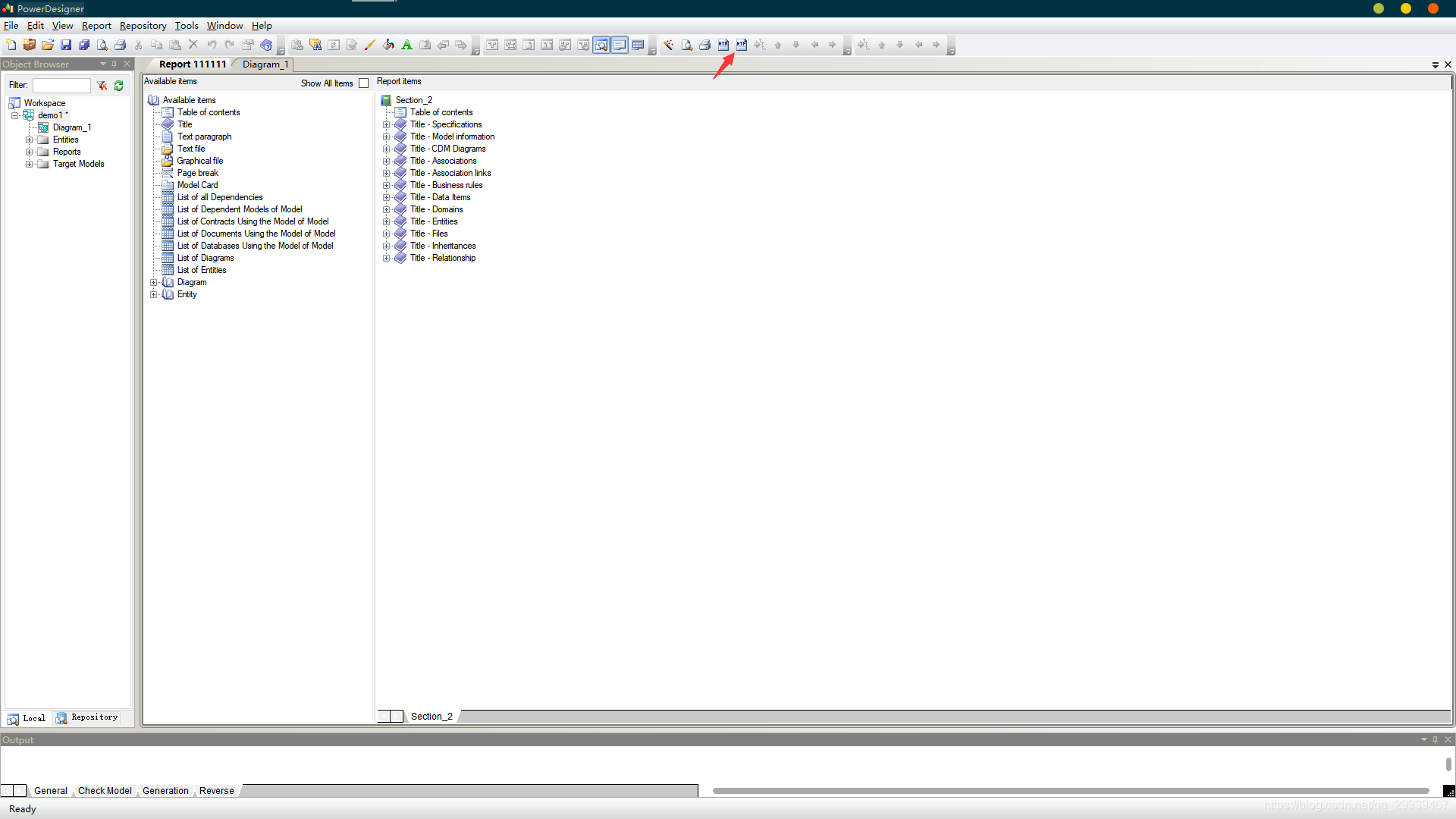

  • 会出现如下画面
    在这里插入图片描述

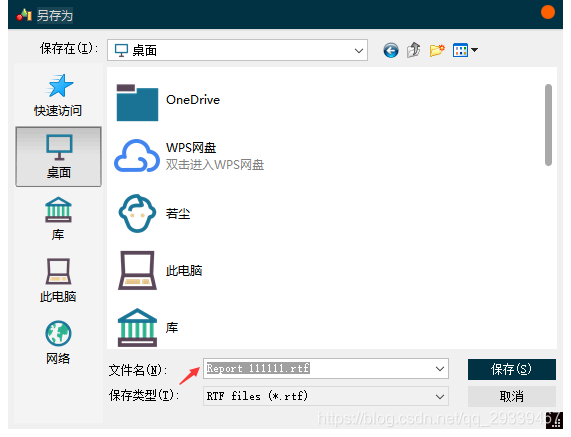

  • 这里有两个可以点击,一个是生成 htm 网页文档,一个是生成 rtf 文件,这里,我们生成 rtf 文件,点击一下,修改一下文件名就可以保存了
    在这里插入图片描述

最后呢,我把我的 CDM 和 PDM 文件链接放在下面,大家有需要可以自行下载

链接:https://pan.baidu.com/s/1jR99LuKbRoL0YYQe_uwvog

提取码:v177
