Eclipse 小插件用法之生成 Java 类图和时序图，生成 UML 类图（以 Amateras UML 为例）
【摘要】 我们在软件开发的过程中，无论是前期的项目需求分析，还是中期的自查，以及后端的设计，我们都会需要类图来辅助我们，那么今天白鹿就教你使用我们最“心爱”的 IDE——Eclipse 来自动生成 Java 类图，赶快 Get 起来吧。
文章目录
- 前言
- 一、安装 GEF
- 二、安装 Amateras UML
- 2.1、Amateras UML 下载
- 2.2、拷贝 jar 包
- 2.3、安装完成
- 三、画类图的流程
- 总结
我们在软件开发的过程中，无论是前期的项目需求分析，还是中期的自查，以及后端的设计，我们都会需要类图来辅助我们，那么今天白鹿就教你使用我们最“心爱”的 IDE——Eclipse 来自动生成 Java 类图，赶快 Get 起来吧。
安装 Amateras UML 之前，需要先安装 GEF，我们采用 eclipse 在线安装。
白鹿提供GEF下载链接，http://download.eclipse.org/tools/gef/updates/releases/

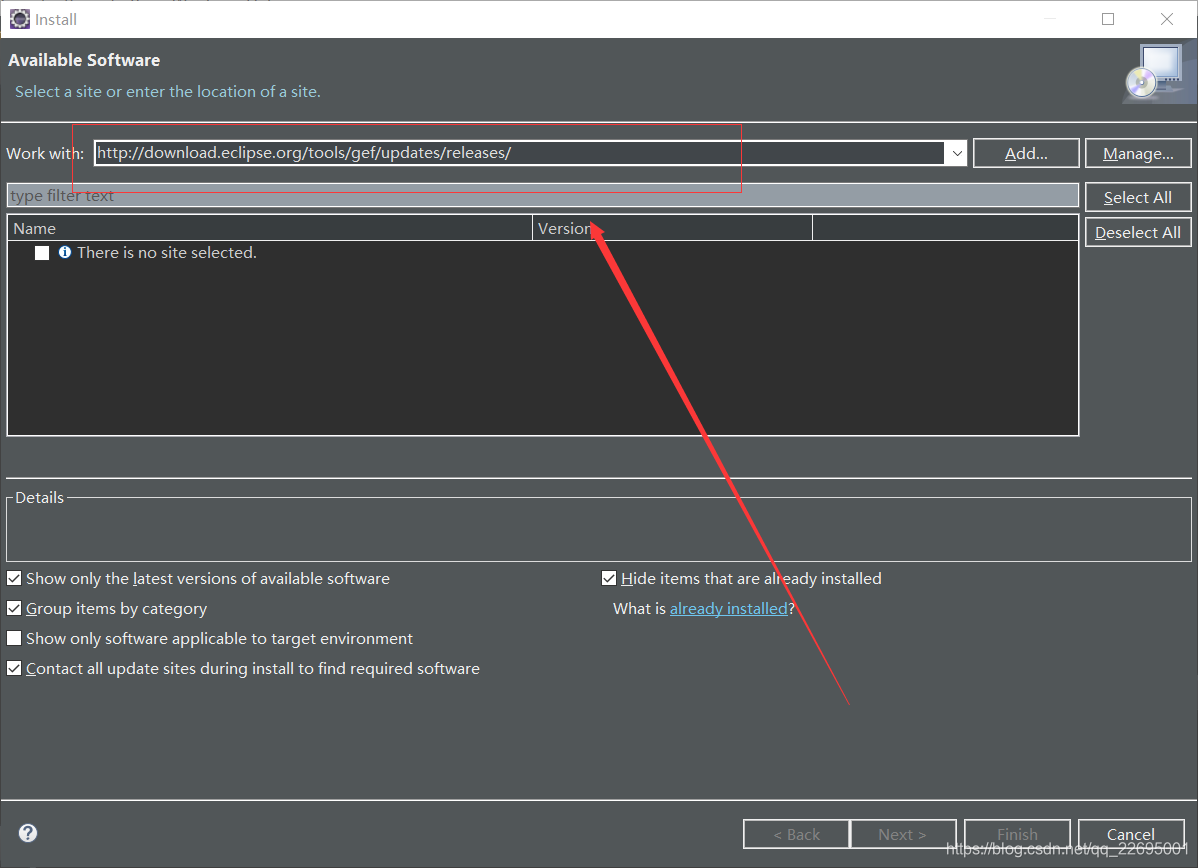

链接复制到Help –> Install New Software…中，选择需要的插件安装（第一个即可），如下图所示：
安装好 GEF 之后，安装 Amateras UML。
白鹿提供 Amateras UML 下载，https://zh.osdn.net/projects/amateras/releases/
我们选择最新版压缩包，如下图所示：
解压后把里面的 3 个 jar 文件拷贝到 eclipse - plugins 目录即可，重新启动 eclipse。

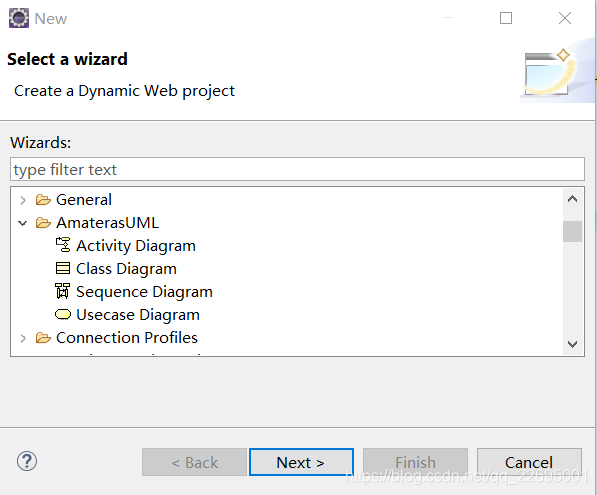

选择“File”->“New”->“Other”，我们可以看到 Amateras UML 的选项啦。
用法：在工程名称右键选择 New-Other，弹出新建对话框可以看到 Amateras UML 选项，在其中选择 Class Diagram，并命名得到 .cld 文件，如下图所示：

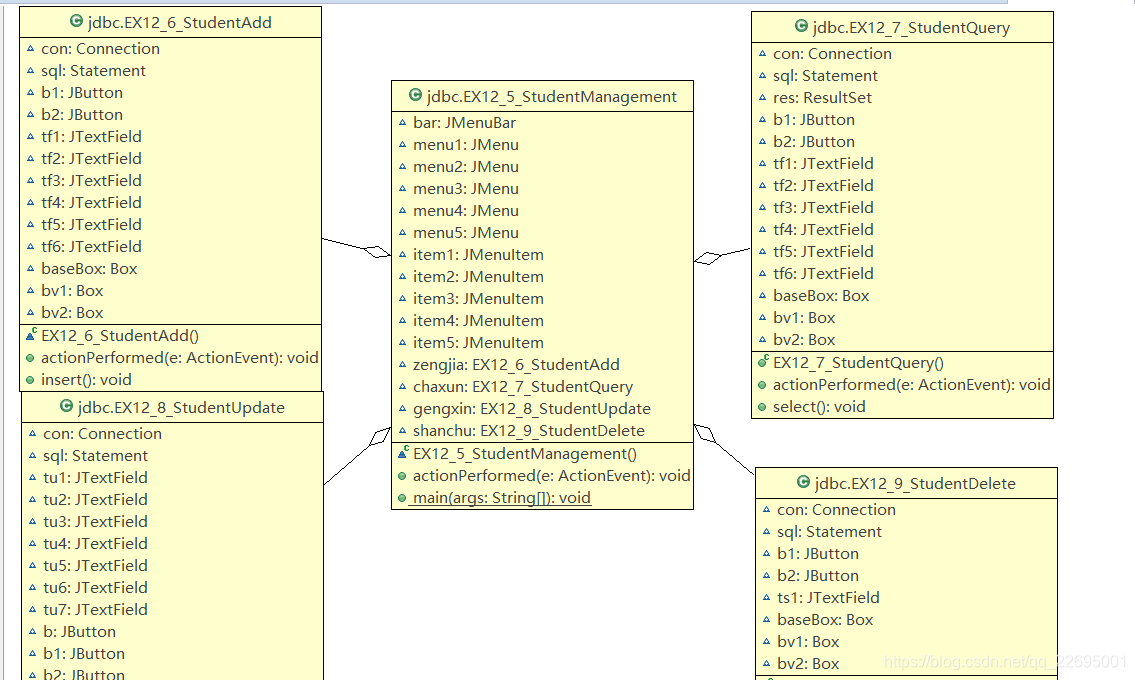

接着我们把工程 network 包中五个 Java 文件拖到 .cld 文件视图中，Amateras UML 会自动生成五个类的图，如下图所示：
本文给大家介绍了如何使用 Eclipse 的小插件生成 Java 类图和时序图，生成 UML 类图（以 Amateras UML 为例），希望能在开发的时候帮到大家。另外，最近新起的 IDEA 你会使用吗？会使用这个来画类图吗？活到老学到老，程序员不学习就被时代淘汰了。
感谢大家的支持，我是白鹿，一个不懈奋斗的程序猿。希望本贴能帮助到大家，欢迎大家的一键三连！如果还有什么问题、建议或者补充可以留言在帖子下方，给予更多人帮助！
