Android高级UI开发（四十）shader渲染器介绍

yd_57386892 发表于 2020/12/29 00:27:38 2020/12/29

【摘要】 Shader是什么，Canvas可以绘制图形（圆形、弧形、矩形等），Shader是为这些图形着色的，改变这些图形外观的，例如在一个圆形上将图片贴在圆形上，就可以实现圆形头像控件，在这里BitmapShader改变了圆形这个图形的外观，将图片内容附着到了图形上面。Shader不只有BitmapShader，它总共包括如下Shader：BitmapShader、LinearGra...

Shader是什么，Canvas可以绘制图形（圆形、弧形、矩形等），Shader是为这些图形着色的，改变这些图形外观的，例如在一个圆形上将图片贴在圆形上，就可以实现圆形头像控件，在这里BitmapShader改变了圆形这个图形的外观，将图片内容附着到了图形上面。Shader不只有BitmapShader，它总共包括如下Shader：BitmapShader、LinearGradient、SweepGradient、RadialGradient、ComposeShader。接下来我们会详细讲解这几个Shader的用法。

一、基础知识

1. BitmapShader

我们前面已经提过，它是用图片来改变图形外观的Shader，这里就以制作圆形头像为例。代码很简单，如下所示：









      package com.cb.paint_gradient;








      import android.content.Context;








      import android.graphics.Bitmap;








      import android.graphics.BitmapShader;








      import android.graphics.Canvas;








      import android.graphics.Color;








      import android.graphics.ComposeShader;








      import android.graphics.LinearGradient;








      import android.graphics.Matrix;








      import android.graphics.Paint;








      import android.graphics.RadialGradient;








      import android.graphics.Rect;








      import android.graphics.RectF;








      import android.graphics.Shader;








      import android.graphics.SweepGradient;








      import android.graphics.drawable.BitmapDrawable;








      import android.graphics.drawable.ShapeDrawable;








      import android.graphics.drawable.shapes.OvalShape;








      import android.support.annotation.Nullable;








      import android.util.AttributeSet;








      import android.view.View;
















      /**








       * Created by xw.gao








       */
















      public class MyShaderView extends View {







      private Paint mPaint;







      private Bitmap mBitMap = null;















      private int mWidth;







      private int mHeight;







      //gxw-private int[] mColors = {Color.RED,Color.GREEN,Color.BLUE,Color.YELLOW};















      public MyShaderView(Context context, @Nullable AttributeSet attrs) {







      super(context, attrs);








       mBitMap = ((BitmapDrawable)getResources().getDrawable(R.drawable.head)).getBitmap();








       mPaint = new Paint();








       mWidth = mBitMap.getWidth();








       mHeight = mBitMap.getHeight();








       }















      @Override







      protected void onDraw(Canvas canvas) {







      super.onDraw(canvas);








       canvas.drawColor(Color.WHITE);















      /**








       * TileMode.CLAMP 拉伸最后一个像素去铺满剩下的地方








       * TileMode.MIRROR 通过镜像翻转铺满剩下的地方。








       * TileMode.REPEAT 重复图片平铺整个画面（电脑设置壁纸）








       */








       BitmapShader bitMapShader = new BitmapShader(mBitMap, Shader.TileMode.MIRROR,








       Shader.TileMode.MIRROR);








       mPaint.setShader(bitMapShader);








       mPaint.setAntiAlias(true);








       canvas.drawCircle(500,900, 500 ,mPaint);








       }








      }

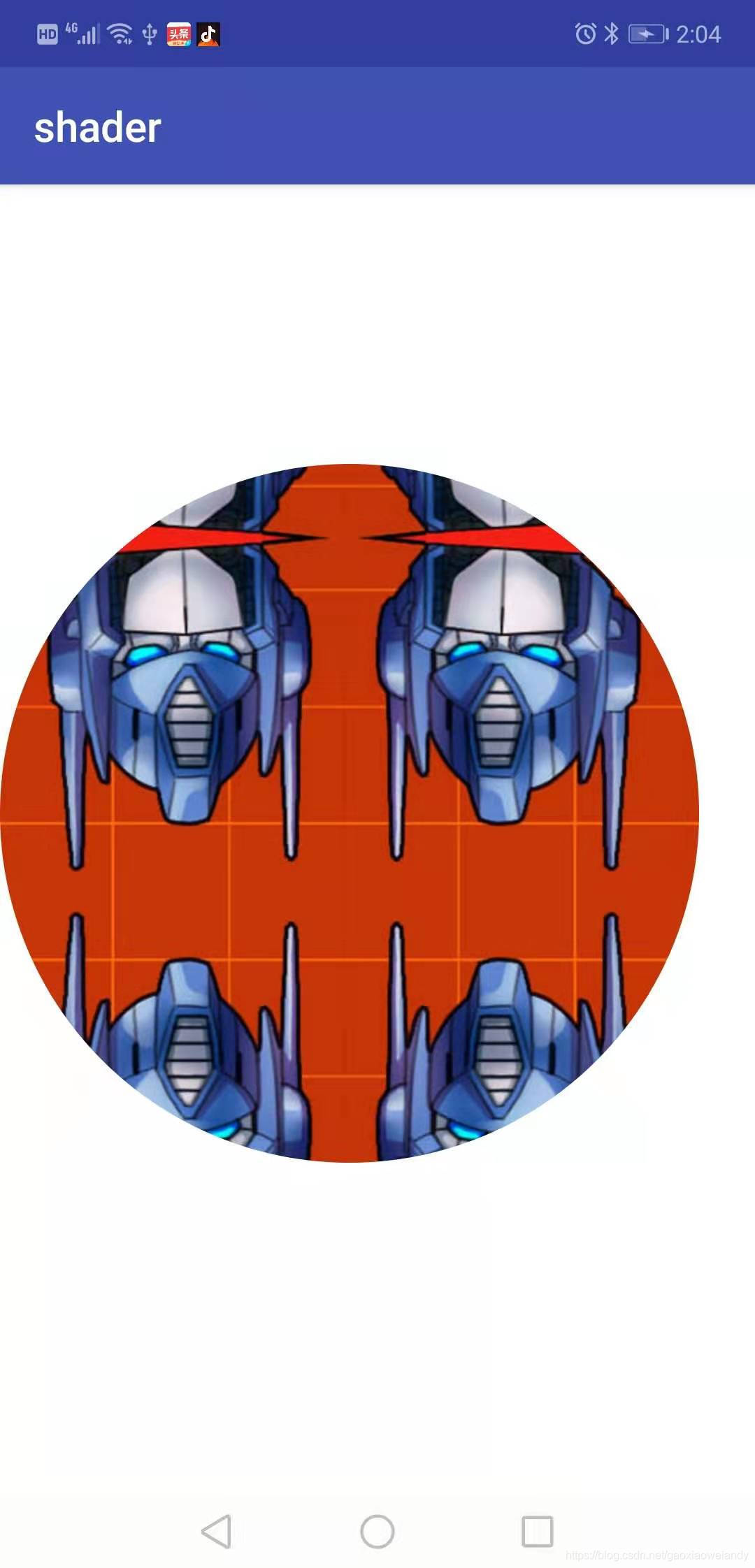

主要看以下2处代码：

（1） BitmapShader bitMapShader = new BitmapShader(mBitMap, Shader.TileMode.MIRROR,Shader.TileMode.MIRROR);

mPaint.setShader(bitMapShader);

这行代码生成了一个BitmapShader，指明了图片，以及图片将要附着在图形上的方式是：Shader.TileMode.MIRROR（镜像模式）。如果图形的面积大于图片的面积，则图片会重复生成，并且相邻图片成镜像。显示效果见下面（2）中的图片。

（2） canvas.drawCircle(500,900, 500 ,mPaint); 这里画了一个圆形，前2个参数是圆心，第3个参数是半径，最后一个参数paint已经设置了我们之前的bitMapShader。那最终的显示效果将是将图片mBitMap粘贴在圆形上。在这里我们圆形的大小远大于图片的大小，且覆盖模式是 Shader.TileMode.MIRROR。所以显示效果就如下图所示：

把上述canvas.drawCircle这行代码改为如下代码，可以将图形设置为矩形，然后把图片贴在矩形里。

canvas.drawRect(new Rect(0,0 , 1000, 1600),mPaint);

那么这时的效果图如下：

再把上述canvas.drawRect代码换成如下代码，则是绘制一个椭圆，然后图片贴在椭圆里。

canvas.drawOval(new RectF(0 , 0, mWidth, mHeight),mPaint);

这里的mWidth和mHeight是图片的宽和高。也就是说这个椭圆的外切矩形的宽高就是图片的宽高。这时图片贴上去，一张图片就可以铺满这个椭圆。效果如下图（由于我们这张图片的宽和高比较相近，所以呈现出来的就是一个近乎圆形的头像）：

至此，BitmapShader就讲完了，一句话，它是用图片改变图形外观的渲染器。

2. LinearGradient线性渲染

LinearGradient线性渲染就是颜色对图形外观的改变，主要是在着色上面。之所以为线性，指的是在1条直线上的颜色渐变。比如从一个矩形图形的左上角到右下角，颜色可以从绿色渐变为蓝色。我们实现这么一个例子：让一个矩形的颜色从左上角到右下角渐变。代码如下：









      package com.cb.paint_gradient;








      import android.content.Context;








      import android.graphics.Bitmap;








      import android.graphics.BitmapShader;








      import android.graphics.Canvas;








      import android.graphics.Color;








      import android.graphics.ComposeShader;








      import android.graphics.LinearGradient;








      import android.graphics.Matrix;








      import android.graphics.Paint;








      import android.graphics.RadialGradient;








      import android.graphics.Rect;








      import android.graphics.RectF;








      import android.graphics.Shader;








      import android.graphics.SweepGradient;








      import android.graphics.drawable.BitmapDrawable;








      import android.graphics.drawable.ShapeDrawable;








      import android.graphics.drawable.shapes.OvalShape;








      import android.support.annotation.Nullable;








      import android.util.AttributeSet;








      import android.view.View;
















      /**








       * Created by xw.gao








       */
















      public class MyShaderView extends View {







      private Paint mPaint;







      private Bitmap mBitMap = null;















      private int mWidth;







      private int mHeight;







      private int[] mColors = {Color.RED,Color.GREEN,Color.BLUE,Color.YELLOW};















      public MyShaderView(Context context, @Nullable AttributeSet attrs) {







      super(context, attrs);








       mBitMap = ((BitmapDrawable)getResources().getDrawable(R.drawable.head)).getBitmap();








       mPaint = new Paint();








       mWidth = mBitMap.getWidth();








       mHeight = mBitMap.getHeight();








       }















      @Override







      protected void onDraw(Canvas canvas) {







      super.onDraw(canvas);








       canvas.drawColor(Color.WHITE);








      /*gxw-s for BitmapShader








       * TileMode.CLAMP 拉伸最后一个像素去铺满剩下的地方








       * TileMode.MIRROR 通过镜像翻转铺满剩下的地方。








       * TileMode.REPEAT 重复图片平铺整个画面（电脑设置壁纸）








       BitmapShader bitMapShader = new BitmapShader(mBitMap, Shader.TileMode.MIRROR,Shader.TileMode.MIRROR);








       mPaint.setShader(bitMapShader);








       mPaint.setAntiAlias(true);








       //canvas.drawCircle(500,900, 500 ,mPaint);图形为圆形








       //canvas.drawRect(new Rect(0,0 , 1000, 1600),mPaint);图形为矩形








       //canvas.drawOval(new RectF(0 , 0, mWidth, mHeight),mPaint);图形为椭圆








       gxw-e for BitmapShader */































      /* 线性渐变








       * x0, y0, 起始点








       * x1, y1, 结束点








       * int[] mColors, 中间依次要出现的几个颜色








       * float[] positions,数组大小跟colors数组一样大，中间依次摆放的几个颜色分别放置在那个位置上(参考比例从左往右)








       * tile








       */








      		LinearGradient linearGradient = new LinearGradient( 0, 0,800, 800, mColors, null, Shader.TileMode.CLAMP);







      // linearGradient = new LinearGradient(0, 0, 400, 400, mColors, null, Shader.TileMode.REPEAT);








      		mPaint.setShader(linearGradient);








      		canvas.drawRect(0, 0, 800, 800, mPaint);








       }








      }

还是看2处代码，

（1） LinearGradient linearGradient = new LinearGradient( 0, 0,800, 800, mColors, null, Shader.TileMode.CLAMP);
mPaint.setShader(linearGradient);

在这里生成了一个线性渲染器LinearGradient,并将它设置给paint.

参数解释

参数1：渐变线起点的x坐标

参数2：渐变线起点的y坐标

参数3：渐变线终点的x坐标

参数4：渐变线终点的y坐标

参数5：渐变的颜色，是一个数组，可以有多种颜色间的渐变。如，

private int[] mColors = {Color.RED,Color.GREEN,Color.BLUE,Color.YELLOW};从红色先渐变为绿色；再由绿色渐变为蓝色；最后再由蓝色渐变为黄色。

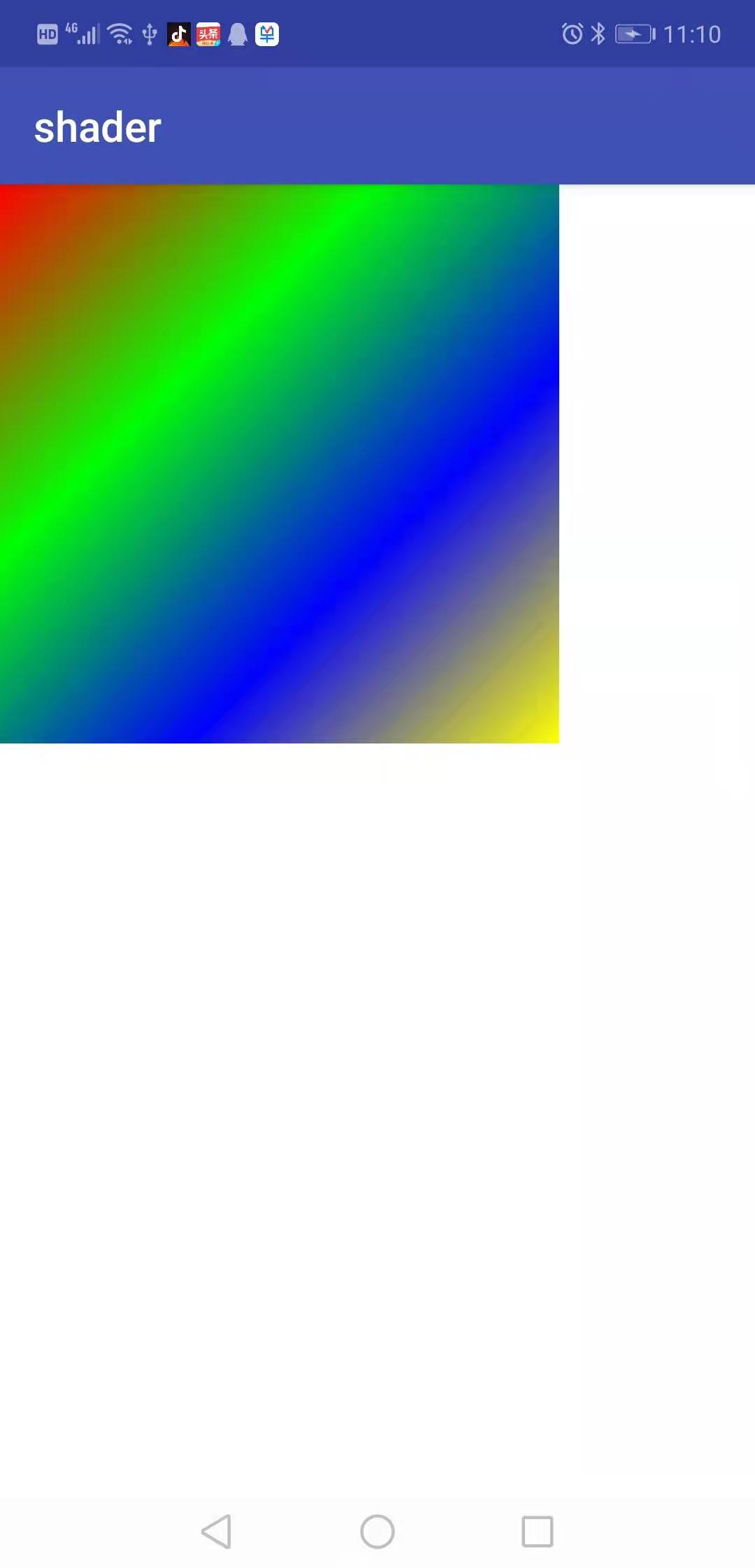

参数6：float [ ]position数组，与参数5中color数组的元素个数是相同的，为null时，各渐变过程在对角线（渐变线）上的跨度是均匀的。如红到绿占1/3，绿到蓝再占1/3，蓝色到黄色最后再占约1/3。总之是平分的。效果图1如下：

图1

position参数不为null时，例如float[]position = {0,0.3f,0.8f,1};

红色渐变到绿色时，这2种颜色的跨度为对角线的30%。然后再另起一个绿色，渐变为蓝色，这2种颜色的跨度为对角线的30%到80%这一部分，也就是总跨度站了对角线的一半。最后蓝色渐变为黄色，这一段渐变效果在对角线上的跨度占了20%

注意这里position数组的元素个数应该和color数组的元素个数相同。具体效果图如下图2所示。

图2

参数7： Shader.TileMode，平铺模式，和BitmapShader一样，也分为3种模式且概念一样：

Shader.TileMode.CLAMP

Shader.TileMode.REPEAT

Shader.TileMode.MIRROR

(2)canvas.drawRect(0, 0, 800, 800, mPaint);

绘制一个矩形，对角线长度刚好和LinearGradient渐变的范围一样（对角线一样）。这时“线性渐变渲染将矩形图形加以渲染，效果如上图1（position为null）和图2所示（position不为null的情况）。

3. SweepGradient扫描式渐变渲染器

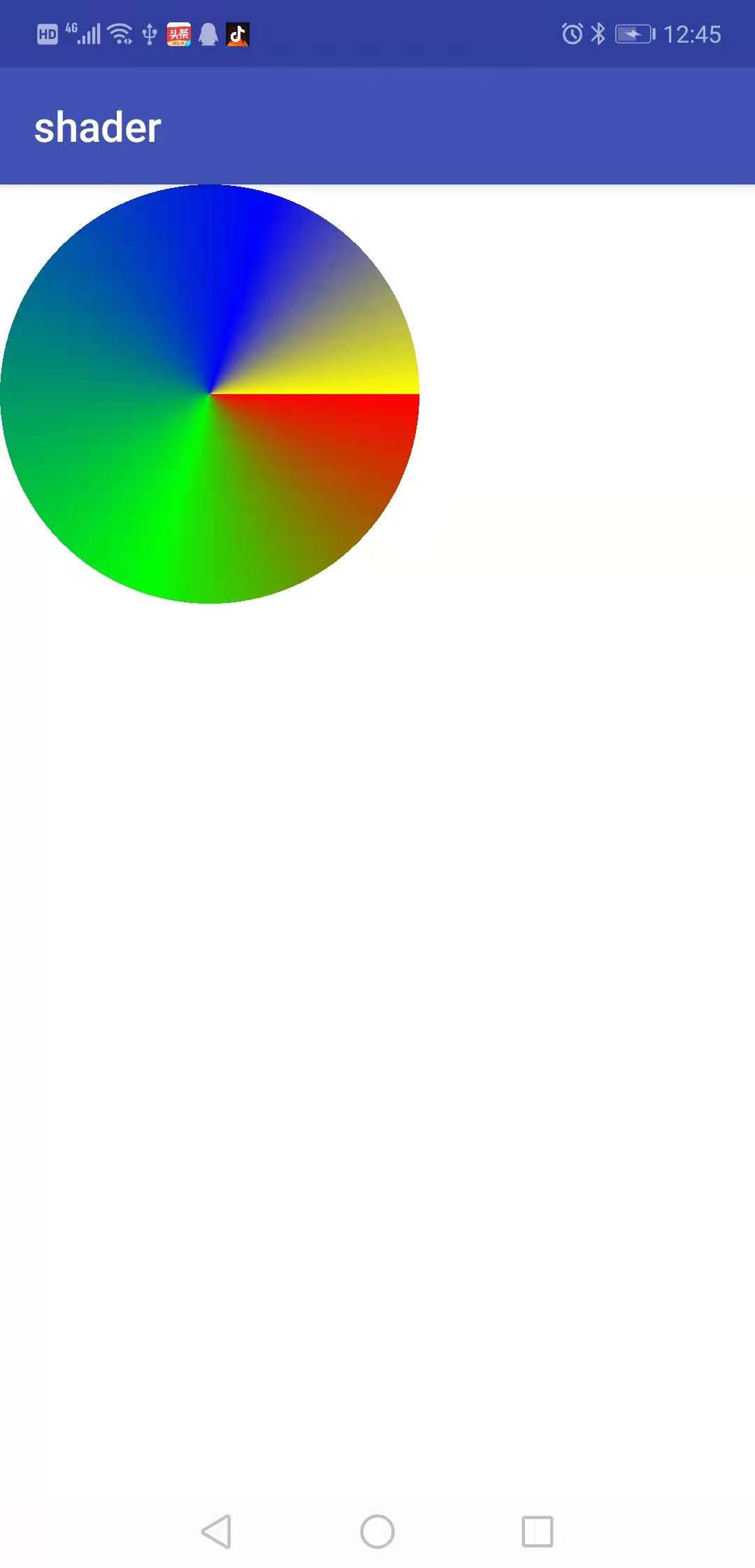

何为扫描式渐变渲染器，直观的给大家展示一下，如下图所示：

图3 扫描式渐变渲染器

实现这种各个颜色围绕圆心渐变的效果，代码如下：









      package com.cb.paint_gradient;








      import android.content.Context;








      import android.graphics.Bitmap;








      import android.graphics.BitmapShader;








      import android.graphics.Canvas;








      import android.graphics.Color;








      import android.graphics.ComposeShader;








      import android.graphics.LinearGradient;








      import android.graphics.Matrix;








      import android.graphics.Paint;








      import android.graphics.RadialGradient;








      import android.graphics.Rect;








      import android.graphics.RectF;








      import android.graphics.Shader;








      import android.graphics.SweepGradient;








      import android.graphics.drawable.BitmapDrawable;








      import android.graphics.drawable.ShapeDrawable;








      import android.graphics.drawable.shapes.OvalShape;








      import android.support.annotation.Nullable;








      import android.util.AttributeSet;








      import android.view.View;
















      /**








       * Created by xw.gao








       */
















      public class MyShaderView extends View {







      private Paint mPaint;







      private Bitmap mBitMap = null;















      private int mWidth;







      private int mHeight;







      private int[] mColors = {Color.RED,Color.GREEN,Color.BLUE,Color.YELLOW};















      public MyShaderView(Context context, @Nullable AttributeSet attrs) {







      super(context, attrs);








       mBitMap = ((BitmapDrawable)getResources().getDrawable(R.drawable.head)).getBitmap();








       mPaint = new Paint();








       mWidth = mBitMap.getWidth();








       mHeight = mBitMap.getHeight();








       }















      @Override







      protected void onDraw(Canvas canvas) {







      super.onDraw(canvas);








       canvas.drawColor(Color.WHITE);








       SweepGradient mSweepGradient = new SweepGradient(300, 300, mColors, null);








      	mPaint.setShader(mSweepGradient);








      	canvas.drawCircle(300, 300, 300, mPaint);
















       }








      }

还是看2处代码：

（1）SweepGradient mSweepGradient = new SweepGradient(300,300,color,null);

mPaint.setShader(mSweepGradient);

这里生成了一个“扫描式渐变渲染器”，参数解释如下：

参数1和参数2是扫描圆心，

参数3 int[]color数组和之前的一样，可以有多种颜色之间的渐变来平分这个圆。

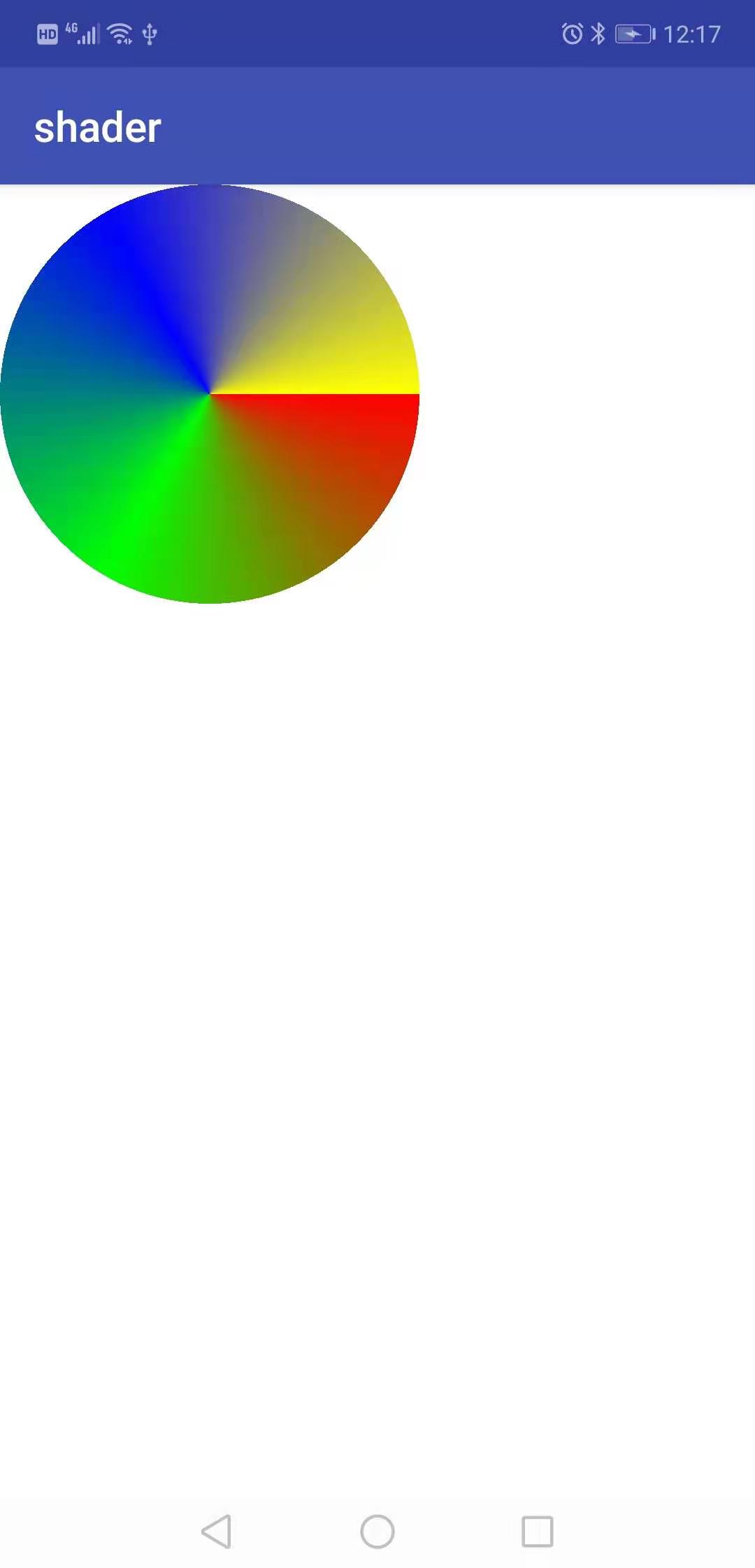

参数4：float[]position , 这个和之前一样是一个float[]position数组，为null则平分这个圆就如上图3所示，红-绿占1/3; 绿-蓝占1/3; 蓝-黄占1/3. 如果不平分，假如设置float[]position = {0,0.3f,0.8f,1};，则效果会如下图4所示：红色-绿色这一对跨度为30%，绿色-蓝色这一对跨度为50%，最后蓝色-黄色这一对跨度为20%。

图4

注意：这次没有Shader.TileMode这个填充模式参数了。因为既然是圆周扫描，肯定要和图形（圆形）的大小一样。

（2）canvas.drawCircle(300, 300, 300, mPaint);,

绘制一个图形：“圆”；然后用带有SweepGradient渲染器的paint去渲染这个图形。这个图形的圆心（第1、2参数）和SweepGradient的圆心一样。第3个参数是圆的半径，决定了这个四彩缤纷的圆的大小，第4个参数是画笔。

至此SweepGradient (扫描式渐变渲染器)就介绍到这里。

4. RadialGradient环形(从中心向外辐射)渐变渲染

何为环形渐变，就是颜色从圆心向外不断扩散，最终成为多个颜色渐变的圆环，如下图效果：

图5

实现上述环形渐变RadialGradien的核心代码还是2处：

（1）RadialGradient mRadialGradient = new RadialGradient(300, 300, 100, mColors, null, Shader.TileMode.REPEAT); mPaint.setShader(mRadialGradient);

生成了一个环形渲染器，

参数1：圆心X坐标

参数2：圆心Y坐标

参数4：颜色数组：int[] mColors = {Color.RED,Color.GREEN,Color.BLUE,Color.YELLOW}

参数3：圆的半径100,就是经过Color.RED,Color.GREEN,Color.BLUE,Color.YELLOW这4种颜色的圆环总宽度。

参数5：position数组，和之前的一样。

参数6：平铺模式，选择repeat, 颜色会循环，从红-绿-蓝-黄，然后接着红-绿-蓝-黄...以此类推，直到贴满整个圆形

（2）canvas.drawCircle(300, 300, 300, mPaint);

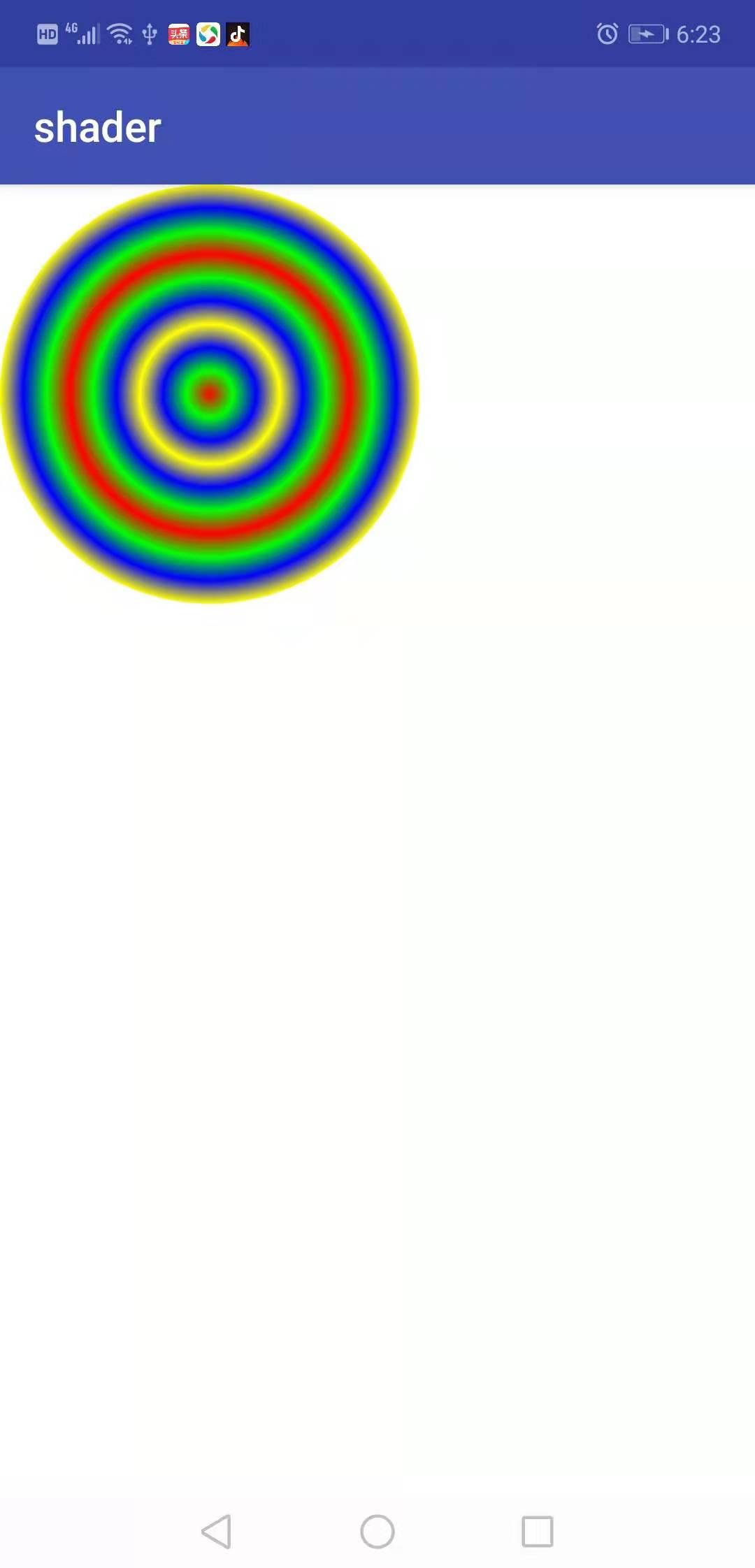

这里绘制一个圆形，圆形的圆心和RadialGradient的圆心一样，圆形的半径是300，由于RadialGradient环形渲染的从是100，这说明将有3组【Color.RED,Color.GREEN,Color.BLUE,Color.YELLOW】渐变，贴满这个圆形，效果如上图5所示。我们如果把圆形的半径改为100，同环形渐变RadialGradient的半径一样，那么只需1组【Color.RED,Color.GREEN,Color.BLUE,Color.YELLOW】就可以把圆形贴满，效果如下图6：

图6

（3）改变平铺模式看一下效果：

---平铺模式改为：Shader.TileMode.CLAMP









       RadialGradient mRadialGradient = new RadialGradient(300, 300, 100, mColors, null, Shader.TileMode.CLAMP);








      mPaint.setShader(mRadialGradient);








      canvas.drawCircle(300, 300, 300, mPaint);

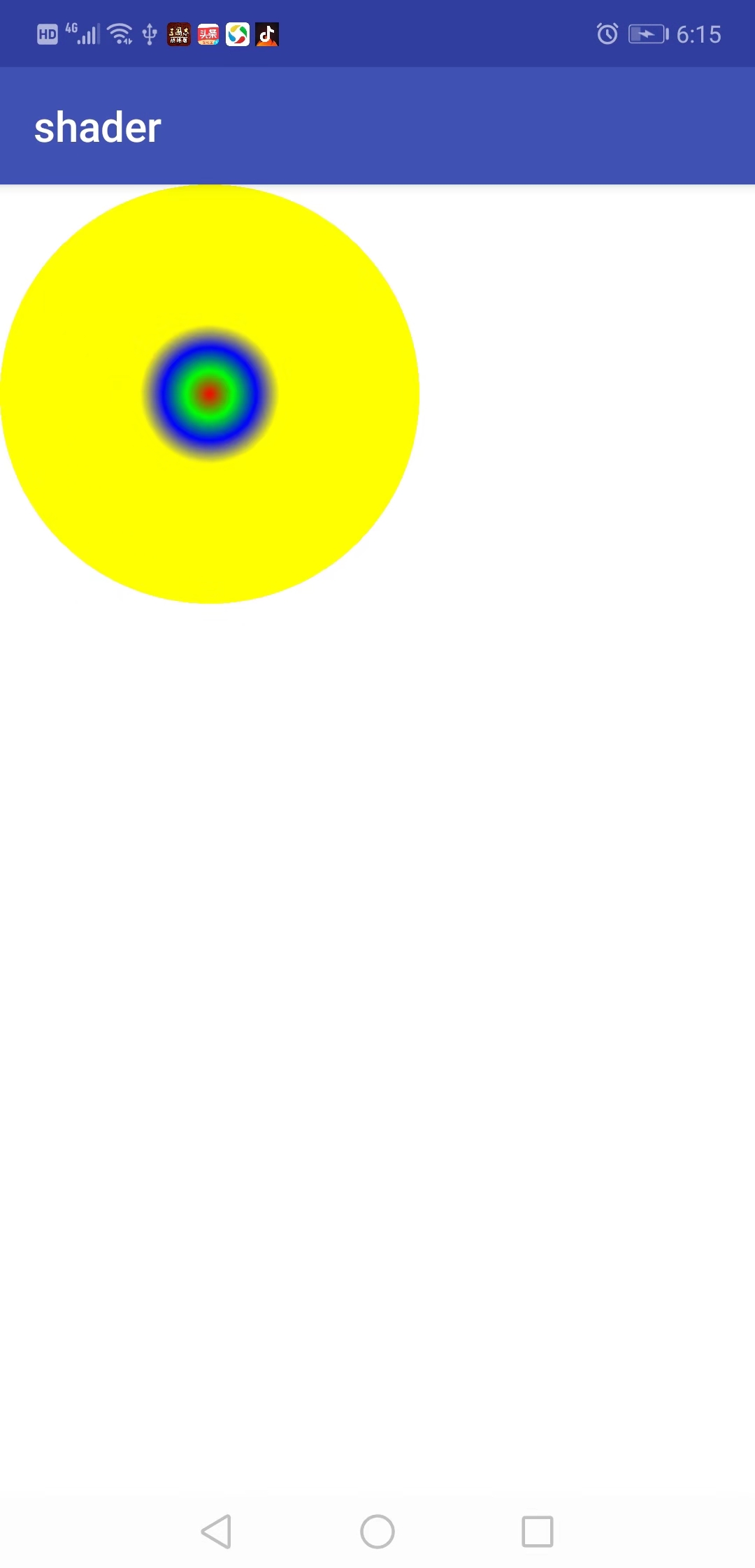

运行效果如下：

我们发现当半径为100的RadialGradient不能贴满半径为300的圆形时，它会把RadialGradient的最后一个像素（黄色）拉伸至半径300. 模式Shader.TileMode.CLAMP就是这样，只拉伸最后一个像素，这点也适用于所有渲染器.，不只是RadialGradient。

---平铺模式改为：Shader.TileMode.MIRROR镜像模式









       RadialGradient mRadialGradient = new RadialGradient(300, 300, 100, mColors, null, Shader.TileMode.MIRROR);








      mPaint.setShader(mRadialGradient);








      canvas.drawCircle(300, 300, 300, mPaint);

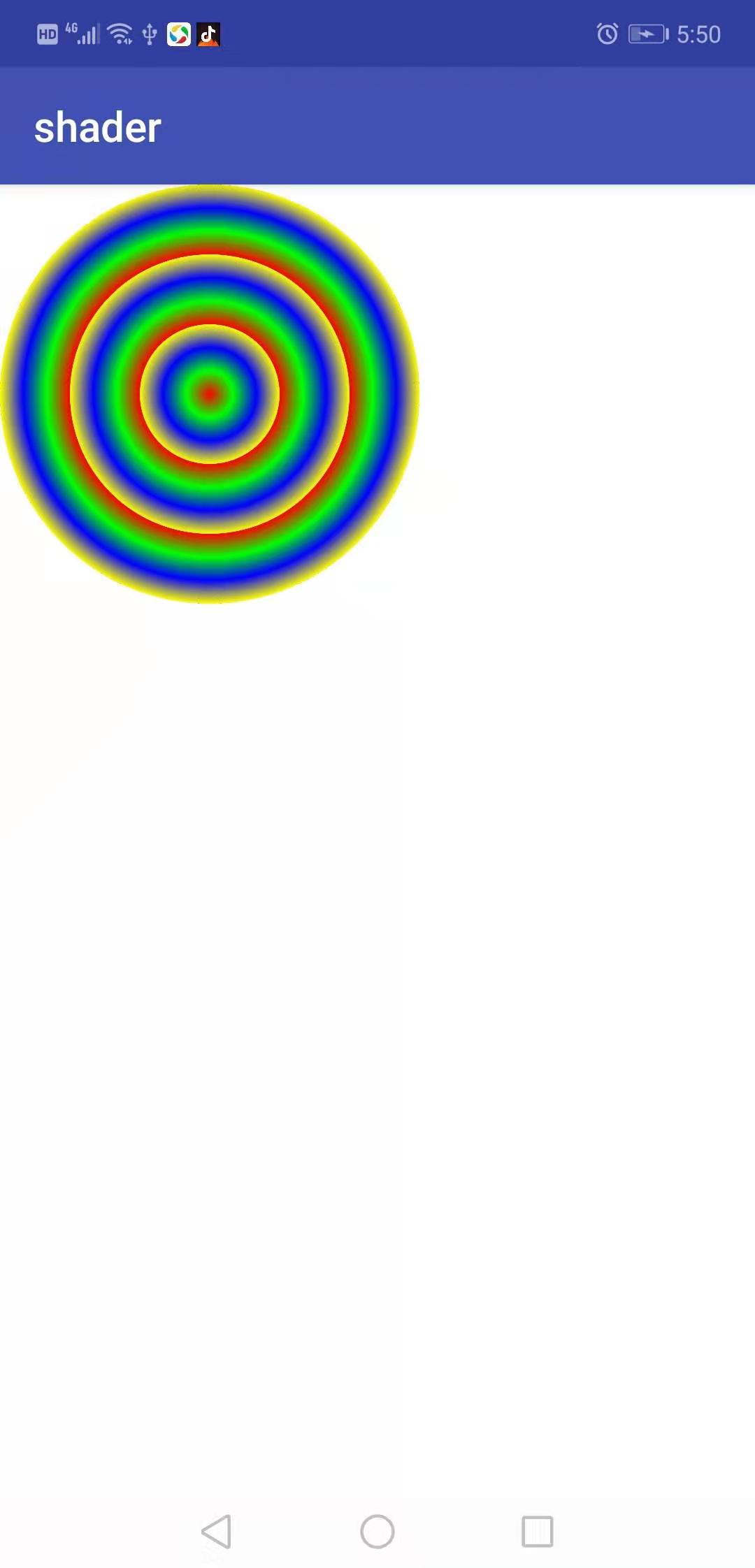

效果如下：

我们发现【Color.RED,Color.GREEN,Color.BLUE,Color.YELLOW】总共3组，相邻组互为镜像，从圆心向外扩散，3组顺序依次为：

【Color.RED,Color.GREEN,Color.BLUE,Color.YELLOW】，【Color.YELLOW,Color.BLUE,Color.GREEN,Color.RED】，

【Color.RED,Color.GREEN,Color.BLUE,Color.YELLOW】。

5. 组合渲染ComposeShader

ComposeShader就是把前面介绍的各渲染器组合起来，作用于同一图形，例如下面是把图片渲染器bitmapShader和线性渐变渲染器linearGradient组合起来，作用在同一矩形里，最终的效果是，“心”图片贴在矩形图形里，同时被linearGradient渐变渲染器着色为了绿色。

“心”图片为：

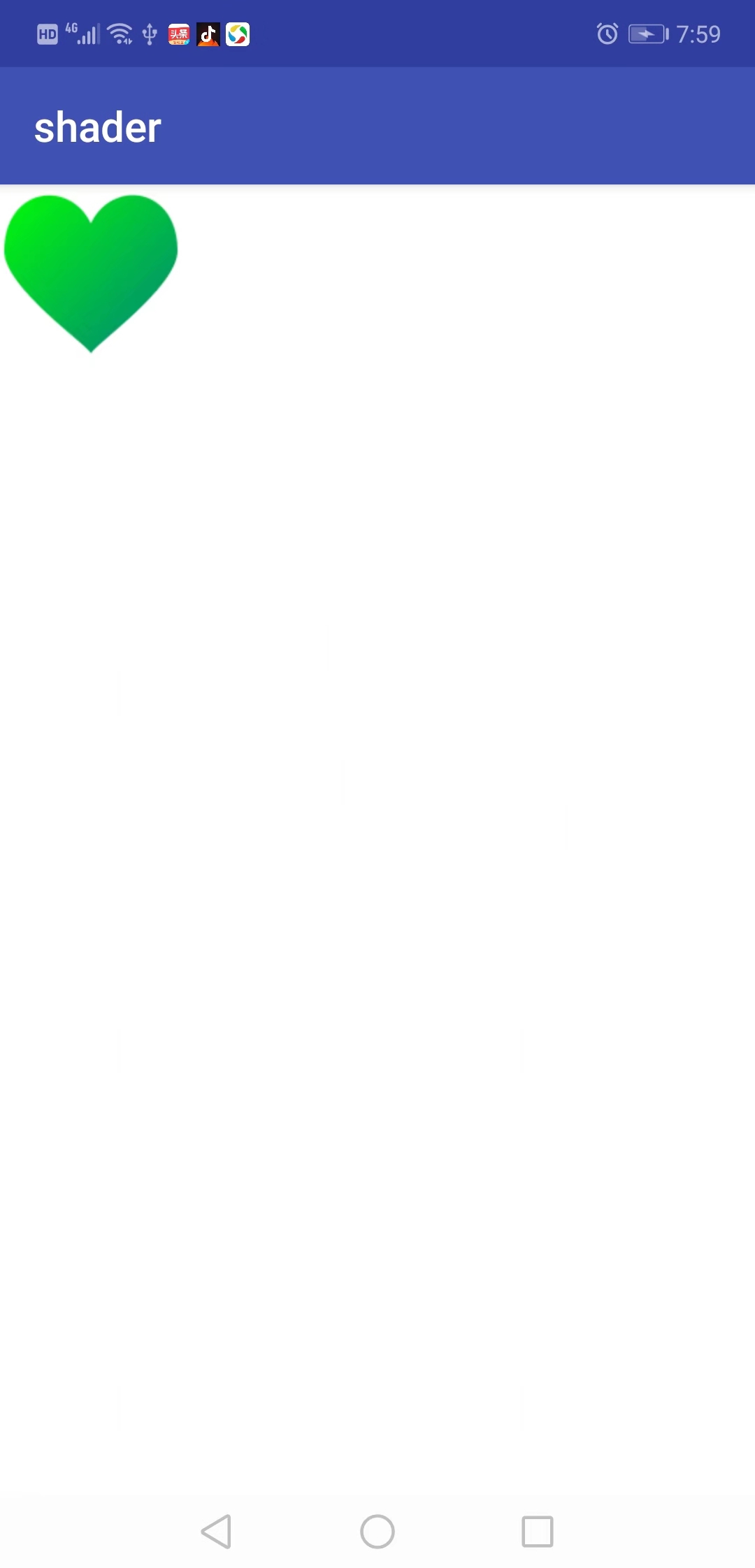

最终组合bitmapShader和bitmapShader，使矩形变为了如下图所示：

上述使用组合渲染ComposeShader的代码如下：









      //创建BitmapShader，用以绘制心








      mBitMap = ((BitmapDrawable)getResources().getDrawable(R.drawable.heart)).getBitmap();








      BitmapShader bitmapShader = new BitmapShader(mBitMap, Shader.TileMode.CLAMP, Shader.TileMode.CLAMP);








      //创建LinearGradient，用以产生从左上角到右下角的颜色渐变效果








      LinearGradient linearGradient = new LinearGradient(0, 0, mWidth, mHeight, Color.GREEN, Color.BLUE, Shader.TileMode.CLAMP);








      //bitmapShader对应目标像素，linearGradient对应源像素，像素颜色混合采用MULTIPLY模式








      ComposeShader composeShader = new ComposeShader(bitmapShader, linearGradient, PorterDuff.Mode.MULTIPLY);








      //将组合的composeShader作为画笔paint绘图所使用的shader








      mPaint.setShader(composeShader);








      //用composeShader绘制矩形区域








      canvas.drawRect(0, 0, mWidth, mHeight, mPaint);

我们主要看一处核心代码，因为其它前面已经介绍过了。

ComposeShader composeShader = new ComposeShader(bitmapShader, linearGradient, PorterDuff.Mode.MULTIPLY);

第一个参数是图片渲染器；第二个参数是线性渲染器，将要组合的就是这2个渲染器，共同作用于图形上。

第三个参数PorterDuff.Mode.MULTIPL：取两图层交集部分叠加后颜色。关于这个PorterDuffMode我们会在以后研究。

OK，至此大家对渲染器已经有所了解，下一篇我们再详细介绍渲染器的使用实例。

源码下载地址：https://download.csdn.net/download/gaoxiaoweiandy/12131538

二、实例开发

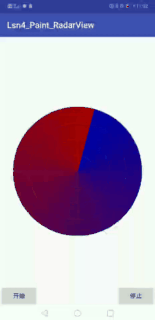

1. 雷达扫描

效果如下：

1.1 MainActivity.java代码：









      package com.xwgao.radarview;
















      import android.os.Bundle;








      import android.support.v7.app.AppCompatActivity;








      import android.view.View;
































      public class MainActivity extends AppCompatActivity {















      private RadarView mRadarView;















      @Override







      protected void onCreate(Bundle savedInstanceState) {







      super.onCreate(savedInstanceState);








       setContentView(R.layout.activity_main);
















       mRadarView = (RadarView) findViewById(R.id.radarview);








       }
















       public void start(View view){








       mRadarView.startScan();








       }
















       public void stop(View view){








       mRadarView.stopScan();








       }








      }

其中R.id.radarview就是我们将要自定义的雷达扫描控件。start(View view)和stop(View view)是开始雷达扫描和停止扫描两个按钮。具体布局如下：









      <?xml version="1.0" encoding="utf-8"?>








      <RelativeLayout xmlns:android="http://schemas.android.com/apk/res/android"








       xmlns:app="http://schemas.android.com/apk/res-auto"








       android:layout_width="match_parent"








       android:layout_height="match_parent"








       >
















       <com.xwgao.radarview.RadarView








       android:id="@+id/radarview"








       android:layout_width="300dp"








       android:layout_height="300dp"








       android:layout_centerInParent="true"








       app:backgroundColor="#000000"








       app:circleNum="4"








       app:endColor="#aaff0000"








       app:lineColor="#00ff00"








       app:startColor="#aa0000ff"/>
















       <Button








       android:layout_width="wrap_content"








       android:layout_height="wrap_content"








       android:layout_alignParentLeft="true"








       android:layout_alignParentBottom="true"








       android:onClick="start"








       android:text="开始" />
















       <Button








       android:layout_width="wrap_content"








       android:layout_height="wrap_content"








       android:layout_alignParentRight="true"








       android:layout_alignParentBottom="true"








       android:onClick="stop"








       android:text="停止" />
















      </RelativeLayout>

接下来我们就看一下自定义雷达控件：RadarView如何实现。

1.2 RadarView自定义控件

要实现雷达RadarView自定义控件，我们都需要做什么工作？（1）雷达扫描渐变，使用SweepGradient来实现。（2）旋转扫描：不断（用handler实现一个循环的定时器，每隔20ms）让Matrix矩阵来改变 “扫描式渐变”的角度。接下来我们贴出代码来分析。RadarView的代码如下：









      package com.xwgao.radarview;
















      import android.content.Context;








      import android.content.res.TypedArray;








      import android.graphics.Canvas;








      import android.graphics.Color;








      import android.graphics.Matrix;








      import android.graphics.Paint;








      import android.graphics.Shader;








      import android.graphics.SweepGradient;








      import android.os.Handler;








      import android.os.Message;








      import android.util.AttributeSet;








      import android.util.Log;








      import android.view.View;
















      public class RadarView extends View {







      private final String TAG = "RadarView";















      private static final int MSG_WHAT = 1;















      private static final int DELAY_TIME = 20;















      //设置默认宽高，雷达一般都是圆形，所以我们下面取宽高会去Math.min(宽,高)







      private final int DEFAULT_WIDTH = 200;















      private final int DEFAULT_HEIGHT = 200;







      //雷达的半径







      private int mRadarRadius;







      //雷达画笔







      private Paint mRadarPaint;







      //雷达底色画笔







      private Paint mRadarBg;







      //雷达圆圈的个数，默认4个







      private int mCircleNum = 4;







      //雷达线条的颜色，默认为白色







      private int mCircleColor = Color.WHITE;







      //雷达圆圈背景色







      private int mRadarBgColor = Color.BLACK;







      //paintShader







      private Shader mRadarShader;















      //雷达扫描时候的起始和终止颜色







      private int mStartColor = 0x0000ff00;















      private int mEndColor = 0xaa00ff00;























      private Matrix mMatrix;















      //旋转的角度







      private int mRotate = 0;















      private Handler mHandler = new Handler() {







      @Override







      public void handleMessage(Message msg) {







      super.handleMessage(msg);
















       mRotate += 3;








       postInvalidate();
















       mMatrix.reset();








       mMatrix.preRotate(mRotate, 0, 0);








       mHandler.sendEmptyMessageDelayed(MSG_WHAT, DELAY_TIME);








       }








       };















      public RadarView(Context context) {







      this(context, null);








       }















      public RadarView(Context context, AttributeSet attrs) {







      this(context, attrs, 0);








       }















      public RadarView(Context context, AttributeSet attrs, int defStyleAttr) {







      super(context, attrs, defStyleAttr);








       init(context, attrs);
























       mRadarBg = new Paint(Paint.ANTI_ALIAS_FLAG); //设置抗锯齿








       mRadarBg.setColor(mRadarBgColor); //画笔颜色








       mRadarBg.setStyle(Paint.Style.FILL); //画实心圆
















       mRadarPaint = new Paint(Paint.ANTI_ALIAS_FLAG); //设置抗锯齿








       mRadarPaint.setColor(mCircleColor); //画笔颜色








       mRadarPaint.setStyle(Paint.Style.STROKE); //设置空心的画笔，只画圆边








       mRadarPaint.setStrokeWidth(2); //画笔宽度
















       mRadarShader = new SweepGradient(0, 0, mStartColor, mEndColor);
















       mMatrix = new Matrix();








       }























      //初始化，拓展可设置参数供布局使用







      private void init(Context context, AttributeSet attrs) {







      if (attrs != null) {








       TypedArray ta = context.obtainStyledAttributes(attrs, R.styleable.RadarView);








       mStartColor = ta.getColor(R.styleable.RadarView_startColor, mStartColor);








       mEndColor = ta.getColor(R.styleable.RadarView_endColor, mEndColor);








       mRadarBgColor = ta.getColor(R.styleable.RadarView_backgroundColor, mRadarBgColor);








       mCircleColor = ta.getColor(R.styleable.RadarView_lineColor, mCircleColor);








       mCircleNum = ta.getInteger(R.styleable.RadarView_circleNum, mCircleNum);








       ta.recycle();








       }








       }























      @Override







      protected void onSizeChanged(int w, int h, int oldw, int oldh) {







      super.onSizeChanged(w, h, oldw, oldh);








       mRadarRadius = Math.min(w / 2, h / 2);















      //Log.d(TAG, "onSizeChanged");








       }























      @Override







      protected void onMeasure(int widthMeasureSpec, int heightMeasureSpec) {







      super.onMeasure(widthMeasureSpec, heightMeasureSpec);















      int width = measureSize(1, DEFAULT_WIDTH, widthMeasureSpec);







      int height = measureSize(0, DEFAULT_HEIGHT, heightMeasureSpec);








       Log.i(TAG,"width="+width+",height="+height);















      //取最大的 宽|高







      int measureSize = Math.max(width, height);








       setMeasuredDimension(measureSize, measureSize);








       }































      /**








       * 测绘measure








       *








       * @param specType 1为宽， 其他为高








       * @param contentSize 默认值








       */







      private int measureSize(int specType, int contentSize, int measureSpec) {







      int result = 0;







      //获取测量的模式和Size







      int specMode = MeasureSpec.getMode(measureSpec);







      int specSize = MeasureSpec.getSize(measureSpec);















      if (specMode == MeasureSpec.EXACTLY) {








       result = Math.max(contentSize, specSize);








       } else if (specMode == MeasureSpec.AT_MOST){








       result = contentSize;















      if (specType == 1) {







      // 根据传人方式计算宽








       result += (getPaddingLeft() + getPaddingRight());








       } else {







      // 根据传人方式计算高








       result += (getPaddingTop() + getPaddingBottom());








       }








       }















      return result;
















       }























      @Override







      protected void onDraw(Canvas canvas) {







      super.onDraw(canvas);
















       Log.d(TAG, "onDraw " + mRotate);
















       mRadarBg.setShader(null);















      //将画板移动到屏幕的中心点








       canvas.translate(mRadarRadius, mRadarRadius);







      //绘制底色，让雷达的线看起来更清晰








       canvas.drawCircle(0, 0, mRadarRadius, mRadarBg);







      //画圆圈







      for (int i = 1; i <= mCircleNum; i++) {








       canvas.drawCircle(0, 0, (float) (i * 1.0 / mCircleNum * mRadarRadius), mRadarPaint);








       }







      //绘制雷达基线 x轴








       canvas.drawLine(-mRadarRadius, 0, mRadarRadius, 0, mRadarPaint);







      //绘制雷达基线 y轴








       canvas.drawLine(0, mRadarRadius, 0, -mRadarRadius, mRadarPaint);
















      // canvas.rotate(mRotate,0,0);







      //设置颜色渐变从透明到不透明








       mRadarBg.setShader(mRadarShader);








       canvas.concat(mMatrix);








       canvas.drawCircle(0, 0, mRadarRadius, mRadarBg);








       }























      public void startScan() {








       mHandler.removeMessages(MSG_WHAT);








       mHandler.sendEmptyMessage(MSG_WHAT);








       }















      public void stopScan() {








       mHandler.removeMessages(MSG_WHAT);








       }








      }









      我们主要看一下onDraw函数，
















      （1）canvas.translate(mRadarRadius, mRadarRadius);这个将画布水平和垂直方向各移动 “半径长度”mRadarRadius。

这样的话canvas的原点（0,0）就是雷达圆的圆心了。在绘制雷达圆圈的时候以（0,0）为圆心绘制出的圆自然也不会超出canvas屏幕。

（2）canvas.drawCircle(0, 0, mRadarRadius, mRadarBg);绘制雷达圆圈的背景，默认是黑色，将来在这个黑色背景上绘制“扫描式渐变”，

白色圆圈，雷达“十字”线等。









      （3）//绘制白色圆圈








      for (int i = 1; i <= mCircleNum; i++) {








       canvas.drawCircle(0, 0, (float) (i * 1.0 / mCircleNum * mRadarRadius), mRadarPaint);








      }

（4）绘制雷达水平+垂直方向的那个“十字线”









      //绘制雷达基线 x轴








      canvas.drawLine(-mRadarRadius, 0, mRadarRadius, 0, mRadarPaint);








      //绘制雷达基线 y轴








      canvas.drawLine(0, mRadarRadius, 0, -mRadarRadius, mRadarPaint);

（5）绘制“扫描式渐变”









      mRadarBg.setShader(mRadarShader);








      canvas.concat(mMatrix);








      canvas.drawCircle(0, 0, mRadarRadius, mRadarBg);

其中mRadarShader就是“扫描式渲染器",它的颜色渐变是从红色渐变到蓝色：

mRadarShader = new SweepGradient(0, 0, mStartColor, mEndColor);

mMatrix是用来改变”扫描“角度的。canvas.concat(mMatrix);通过这行代码，让mMatrix和canvas画布关联起来，我们定于了一个handler不断的发送msg，来让mMatrix不断改变角度，从而旋转了画布canvas,形成”扫描效果“。定于的hander处理消息的代码如下：

private Handler mHandler = new Handler() {
@Override
public void handleMessage(Message msg) {
super.handleMessage(msg);

mRotate += 3;
postInvalidate();

mMatrix.reset();
mMatrix.preRotate(mRotate, 0, 0);
mHandler.sendEmptyMessageDelayed(MSG_WHAT, DELAY_TIME);
}
};

在这里，我们每次改变角度mRotate后，让mMatrix.reset()，让画布先恢复回去，然后再重新源码canvas到最新的角度： mMatrix.preRotate(mRotate, 0, 0);。当然从恢复到再次重新旋转之间的空隙时间，用户眼睛是感觉不到的，并且是每隔20ms改变一次角度（+3），所以最终的效果还是连续的。如果不恢复回去的话，你可以试试看，它会以当前角度位置为起点，跳跃式的增量 value (mRotate += 3)度，会是跳跃的感觉。

Ok，至此雷达扫描效果就先介绍到这里。

第（二）节，雷达扫描源码地址：https://download.csdn.net/download/gaoxiaoweiandy/12172599

第（一）节源码下载地址：https://download.csdn.net/download/gaoxiaoweiandy/12131538

2. 辐射渐变:RadiaGradient

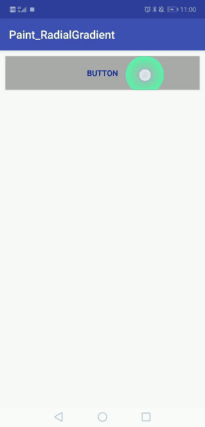

现在我们用RadiaGradient实现以下效果的按钮，当按下按钮时，会在按钮上绘制一个辐射渐变圆，类似于第（一）节中的“4. RadialGradient环形(从中心向外辐射)渐变渲染”。

2.1 原理：

当触摸按钮时，会执行onTouch事件，在这里面根据触摸的x，y值，来改变“辐射渐变圆”的圆心位置。当执行UP抬起手指事件时，执行一个动画，让圆的半径从DEFAULT_RADIUS逐渐扩展到整个按钮的宽度，类似于android Material Design里的button水波纹效果。

2.2代码如下：









      package com.xiaowei.paint_radialgradient;








      import android.animation.Animator;








      import android.animation.ObjectAnimator;








      import android.content.Context;








      import android.graphics.Canvas;








      import android.graphics.Paint;








      import android.graphics.RadialGradient;








      import android.graphics.Shader;








      import android.util.AttributeSet;








      import android.view.MotionEvent;








      import android.view.animation.AccelerateInterpolator;








      import android.widget.Button;
















      public class RippleView extends Button {







      // 点击位置







      private int mX, mY;















      private ObjectAnimator mAnimator;







      // 默认半径







      private int DEFAULT_RADIUS = 100;















      private int mCurRadius = 0;















      private RadialGradient mRadialGradient;















      private Paint mPaint;















      public RippleView(Context context) {







      super(context);








       init();








       }















      public RippleView(Context context, AttributeSet attrs) {







      super(context, attrs);








       init();








       }















      private void init() {







      // 禁用硬件加速








       setLayerType(LAYER_TYPE_SOFTWARE,null);








       mPaint = new Paint();








       }















      @Override







      public boolean onTouchEvent(MotionEvent event) {















      if (mX != event.getX() || mY != mY) {








       mX = (int) event.getX();








       mY = (int) event.getY();
















       setRadius(DEFAULT_RADIUS);








       }







      switch (event.getAction()){







      case MotionEvent.ACTION_DOWN:







      return true;















      case MotionEvent.ACTION_UP:








       {







      if (mAnimator != null && mAnimator.isRunning()) {








       mAnimator.cancel();








       }















      if (mAnimator == null) {








       mAnimator = ObjectAnimator.ofInt(this,"radius",DEFAULT_RADIUS, getWidth());








       }
















       mAnimator.setInterpolator(new AccelerateInterpolator());








       mAnimator.addListener(new Animator.AnimatorListener() {







      @Override







      public void onAnimationStart(Animator animation) {
















       }















      @Override







      public void onAnimationEnd(Animator animation) {








       setRadius(0);








       }















      @Override







      public void onAnimationCancel(Animator animation) {
















       }















      @Override







      public void onAnimationRepeat(Animator animation) {
















       }








       });








       mAnimator.start();








       }








       }















      return super.onTouchEvent(event);








       }















      public void setRadius(final int radius) {








       mCurRadius = radius;







      if (mCurRadius > 0) {








       mRadialGradient = new RadialGradient(mX, mY, mCurRadius, 0x00FFFFFF, 0xFF58FAAC, Shader.TileMode.CLAMP);








       mPaint.setShader(mRadialGradient);








       }








       postInvalidate();








       }























      @Override







      protected void onDraw(Canvas canvas) {







      super.onDraw(canvas);
















       canvas.drawCircle(mX, mY, mCurRadius, mPaint);








       }








      }

代码分析：

首先我们看到onDraw里绘制了一个圆。然后我们看看mPaint是如何配置的。在onTouchEnvent的setRadius里为mPaint配置了一个“辐射性渐变”，圆心刚好是onTouchEvent触摸的x,y, 我们把setRadius代码摘取出来：








      public void setRadius(final int radius) {








       mCurRadius = radius;







      if (mCurRadius > 0) {








       mRadialGradient = new RadialGradient(mX, mY, mCurRadius, 0x00FFFFFF, 0xFF58FAAC, Shader.TileMode.CLAMP);








       mPaint.setShader(mRadialGradient);








       }








       postInvalidate();








       }

mRadialGradient 是一个辐射渐变实例，圆心是mx,mY,即触摸点，颜色从0x00FFFFFF渐变到0xFF58FAAC，循环这个渐变直到延伸到整个半径，铺满这个圆，因为TileMode设置的是CLAMP. 最终调用postInvalidate触发onDraw的执行。也就是说我们每触摸一次按钮，就会重新配置一次mPaint,因为辐射渐变的圆心位置变了，进而会重新绘制一次。

在 case MotionEvent.ACTION_UP事件里，我们就会执行水波纹扩散动画：








      if (mAnimator == null) {








       mAnimator = ObjectAnimator.ofInt(this,"radius",DEFAULT_RADIUS, getWidth());








       }

这个动画使 “辐射渐变”的半径从 DEFAULT_RADIUS逐渐扩展到按钮的宽度getWidth().

这里注意一下，"radius"这个属性值，是我们为RippleView这个自定义按钮自定义的属性。必须得有setRadius方法，否则属性“radius”不能识别，即不能被系统看做是RippleView的一个属性。

Ok，剩下的代码相信大家都能理解，“辐射圆渐变”实例就先讲解到这里。

“辐射圆渐变”源码：https://download.csdn.net/download/gaoxiaoweiandy/12202323

3. BitmapShader实例

3.1 放大镜效果，如下git所示：

放大镜自定义控件ZoomView代码如下：









      package com.cb.paint_gradient;
















      import android.content.Context;








      import android.graphics.Bitmap;








      import android.graphics.BitmapFactory;








      import android.graphics.BitmapShader;








      import android.graphics.Canvas;








      import android.graphics.Matrix;








      import android.graphics.Shader;








      import android.graphics.drawable.ShapeDrawable;








      import android.graphics.drawable.shapes.OvalShape;








      import android.view.MotionEvent;








      import android.view.View;
















      /**








       *








       */
















      public class ZoomImageView extends View {















      //放大倍数







      private static final int FACTOR = 2;







      //放大镜的半径







      private static final int RADIUS  = 100;







      // 原图







      private Bitmap mBitmap;







      // 放大后的图







      private Bitmap mBitmapScale;







      // 制作的圆形的图片（放大的局部），盖在Canvas上面







      private ShapeDrawable mShapeDrawable;















      private Matrix mMatrix;















      public ZoomImageView(Context context) {








       super(context);
















       mBitmap = BitmapFactory.decodeResource(getResources(),R.drawable.hlw);








       mBitmapScale = mBitmap;







      //放大后的整个图片








       mBitmapScale = Bitmap.createScaledBitmap(mBitmapScale,mBitmapScale.getWidth() * FACTOR,








       mBitmapScale.getHeight() * FACTOR,true);








       BitmapShader bitmapShader = new BitmapShader(mBitmapScale, Shader.TileMode.CLAMP,








       Shader.TileMode.CLAMP);
















       mShapeDrawable = new ShapeDrawable(new OvalShape());








       mShapeDrawable.getPaint().setShader(bitmapShader);







      // 切出矩形区域，用来画圆（内切圆）








       mShapeDrawable.setBounds(0,0,RADIUS * 2,RADIUS * 2);
















       mMatrix = new Matrix();








       }
















       @Override







      protected void onDraw(Canvas canvas) {








       super.onDraw(canvas);















      // 1、画原图








       canvas.drawBitmap(mBitmap, 0 , 0 , null);















      // 2、画放大镜的图








       mShapeDrawable.draw(canvas);








       }
























       @Override







      public boolean onTouchEvent(MotionEvent event) {







      int x = (int) event.getX();







      int y = (int) event.getY();















      // 将放大的图片往相反的方向挪动








       mMatrix.setTranslate(RADIUS - x * FACTOR, RADIUS - y *FACTOR);








       mShapeDrawable.getPaint().getShader().setLocalMatrix(mMatrix);







      // 切出手势区域点位置的圆








       mShapeDrawable.setBounds(x-RADIUS,y - RADIUS, x + RADIUS, y + RADIUS);








       invalidate();







      return true;








       }








      }

然后，MainActivity.java里加载这个ZoomView控件，并显示，代码如下：









      package com.cb.paint_gradient;








      import android.support.v7.app.AppCompatActivity;








      import android.os.Bundle;








      public class MainActivity extends AppCompatActivity {















      @Override







      protected void onCreate(Bundle savedInstanceState) {







      super.onCreate(savedInstanceState);







      //setContentView(R.layout.activity_main);








       ZoomImageView view = new ZoomImageView(this);








       setContentView(view);








       }








      }

3.2 文字跑马灯效果

自定义View代码如下：









      package com.cb.paint_gradient;








      import android.content.Context;








      import android.graphics.Canvas;








      import android.graphics.LinearGradient;








      import android.graphics.Matrix;








      import android.graphics.Shader;








      import android.support.annotation.Nullable;








      import android.text.TextPaint;








      import android.util.AttributeSet;








      import android.widget.TextView;
















      public class LinearGradientTextView extends TextView{







      private TextPaint mPaint;







      private LinearGradient mLinearGradient ;







      private Matrix mMatrix;







      private float mTranslate;







      private float DELTAX = 20;







      public LinearGradientTextView(Context context) {







      super(context);








       }







      public LinearGradientTextView(Context context, @Nullable AttributeSet attrs) {







      super(context, attrs);








       }















      @Override







      protected void onSizeChanged(int w, int h, int oldw, int oldh) {







      super.onSizeChanged(w, h, oldw, oldh);







      // 拿到TextView的画笔








       mPaint = getPaint();








       String text = getText().toString();







      float textWith = mPaint.measureText(text);







      // 3个文字的宽度







      int gradientSize = (int) (textWith / text.length() * 3);















      // 从左边-gradientSize开始，即左边距离文字gradientSize开始渐变








       mLinearGradient = new LinearGradient(-gradientSize,0,0,0,new int[]{







      0x22ffffff, 0xffffffff, 0x22ffffff},null, Shader.TileMode.CLAMP








       );








       mPaint.setShader(mLinearGradient);








       }















      @Override







      protected void onDraw(Canvas canvas) {







      super.onDraw(canvas);








       mTranslate += DELTAX;







      float textWidth = getPaint().measureText(getText().toString());







      if(mTranslate > textWidth + 1 || mTranslate < 1){








       DELTAX = - DELTAX;








       }
















       mMatrix = new Matrix();








       mMatrix.setTranslate(mTranslate, 0);








       mLinearGradient.setLocalMatrix(mMatrix);








       postInvalidateDelayed(50);
















       }








      }

MainActivity.java:









      public class MainActivity extends AppCompatActivity {







      @Override







      protected void onCreate(Bundle savedInstanceState) {







      super.onCreate(savedInstanceState);








       setContentView(R.layout.activity_main);








       }








      }

activity_main.xml:









      <?xml version="1.0" encoding="utf-8"?>








      <android.support.constraint.ConstraintLayout xmlns:android="http://schemas.android.com/apk/res/android"







      android:layout_width="match_parent"







      android:layout_height="match_parent"







      android:background="#000"








       >







      <com.cb.paint_gradient.LinearGradientTextView







      android:layout_width="match_parent"







      android:layout_height="wrap_content"







      android:textSize="30sp"







      android:textColor="#666666"







      android:text="武汉加油，中国加油"/>-
















      </android.support.constraint.ConstraintLayout>

文章来源: blog.csdn.net，作者：冉航--小虾米，版权归原作者所有，如需转载，请联系作者。

原文链接：blog.csdn.net/gaoxiaoweiandy/article/details/104127732

点赞
收藏
关注作者

0/1000

抱歉，系统识别当前为高风险访问，暂不支持该操作

全部回复

上滑加载中

设置昵称

在此一键设置昵称，即可参与社区互动！

*长度不超过10个汉字或20个英文字符，设置后3个月内不可修改。

确认取消

加入云驻计划，成为创作者

华为云周边好礼
免费体验产品
特殊身份标识
线下官方门票
内部专家零距离
与10000+优质创作者共同成长

立即加入

Android高级UI开发（四十）shader渲染器介绍

一、基础知识

二、实例开发

全部回复

设置昵称

关于作者

目录

加入云驻计划，成为创作者

Android高级UI开发（四十）shader渲染器介绍

一、基础知识

二、实例开发

全部回复

设置昵称

关于作者

目录

加入云驻计划，成为创作者

推荐阅读

相关产品
