SpringMVC结构

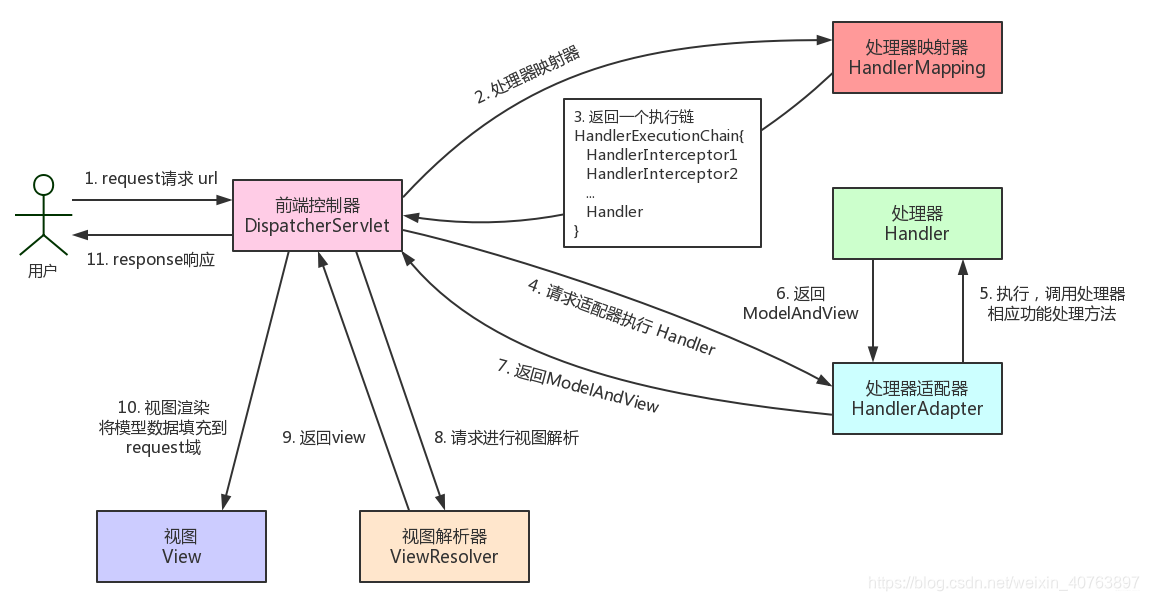

SpringMVC结构如下：

流程：

1. 客户端发起的请求，提交到前端控制器DispatcherServlet,由它来调用系统其他模块来处理请求；调用的依据是请求的信息（包括URL、HTTP协议方法、请求头、请求参数、Cookie等）以及HandlerMapping的配置找到处理该请求的Handler。
2. 通过处理器适配器HandlerAdapter（它用统一的接口对各种Handler中的方法进行调用）对该Handler进行处理。最后，得到一个ModelAndView对象给DispatcherServlet，ModelAndView包含了数据模型以及相应的视图的信息。
3. DispatcherServlet借助视图解析器ViewResolver完成从逻辑视图到真实视图对象的解析工作，最后，得到一个View视图对象。
4. DispatcherServlet会利用得到的View视图对象对模型数据进行视图渲染，并将数据填充到request域。
5. 最后客户端得到响应，结果可能是一个HTML页面、XML、JSON字符串，还可以是一张图片或者一个PDF文件。

重要模块：

• 前端控制器 (DispatcherServlet)： DispatcherServlet减少了其他组件之间的耦合度，这就是一个中心点，由它来调用整个系统中的其他模块，最后也还是由它来将处理结果响应给客户端。

• 处理器映射器 (HandlerMapping)： 根据请求的 url 查找 Handler。

• 处理器 (Handler)：按照HandlerAdapter要求的规则编写Handler。

• 处理器适配器(HandlerAdapter) ：执行Handler

• 视图解析器 (ViewResolver)：进行视图解析，用真实数据将逻辑视图解析成真实的视图 (View)。

• 视图 (View)：View 是一个接口实现类支持不同的 View 类型（jsp,pdf等等）
