37、网络图

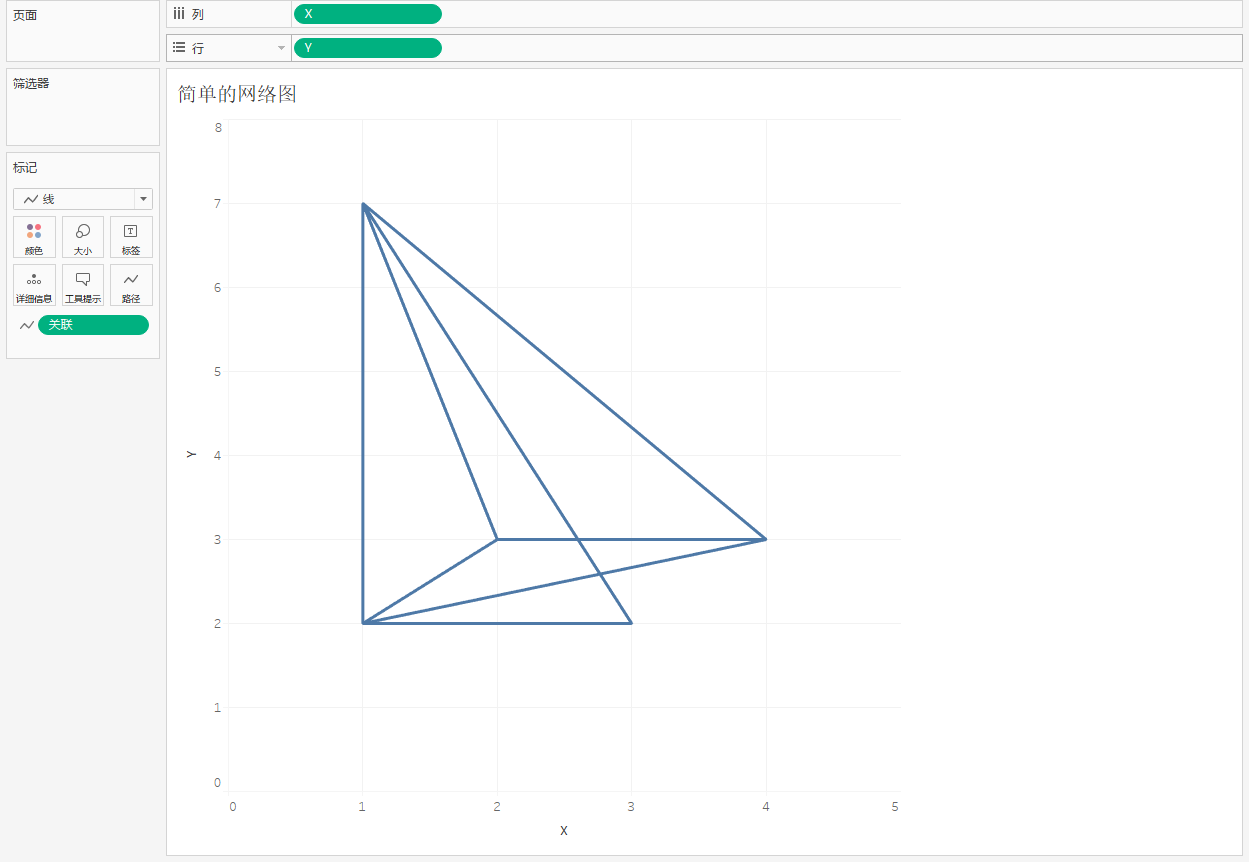

1、简单的网络图

数据如图：

图中表记处，为重点部分。
制作步骤：

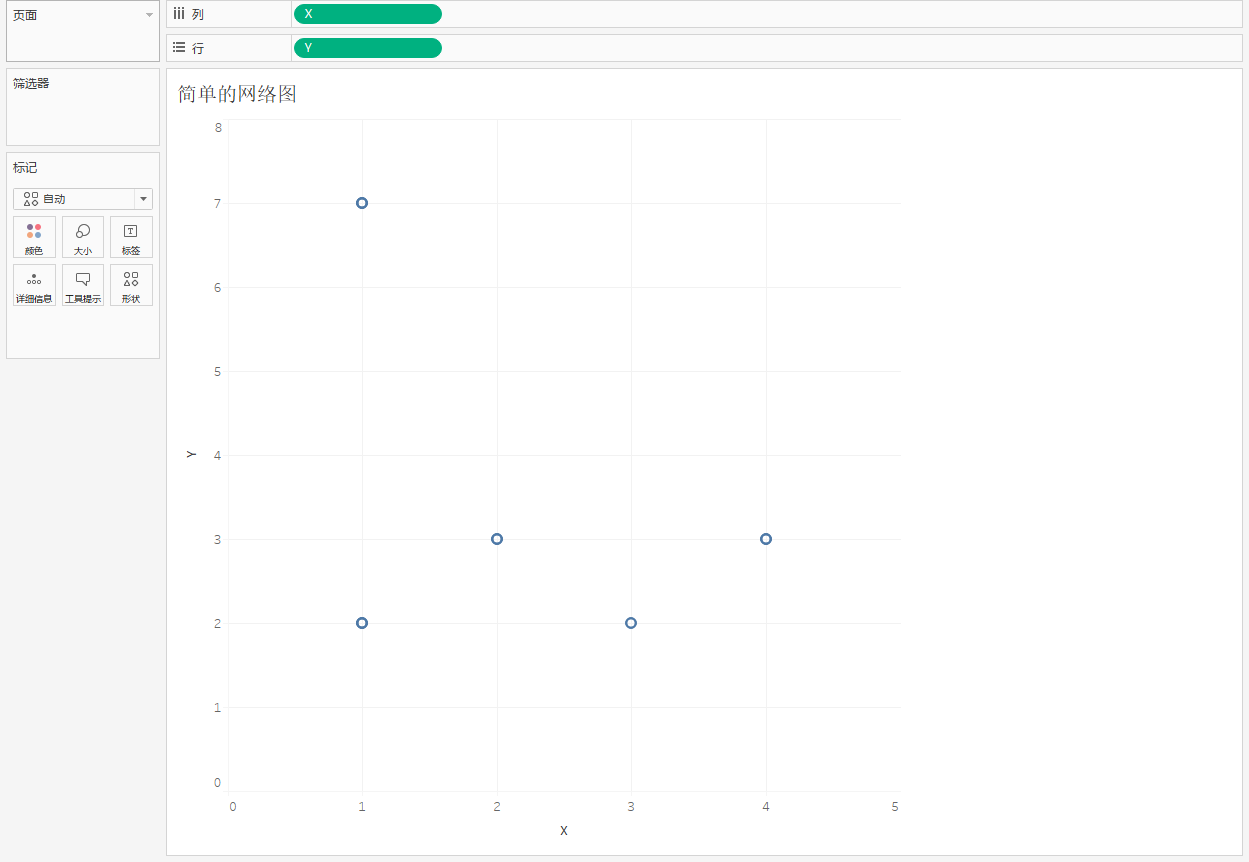

①描点： x->列，Y->行，取消聚合度量

②连线：标记->线，关联->路径

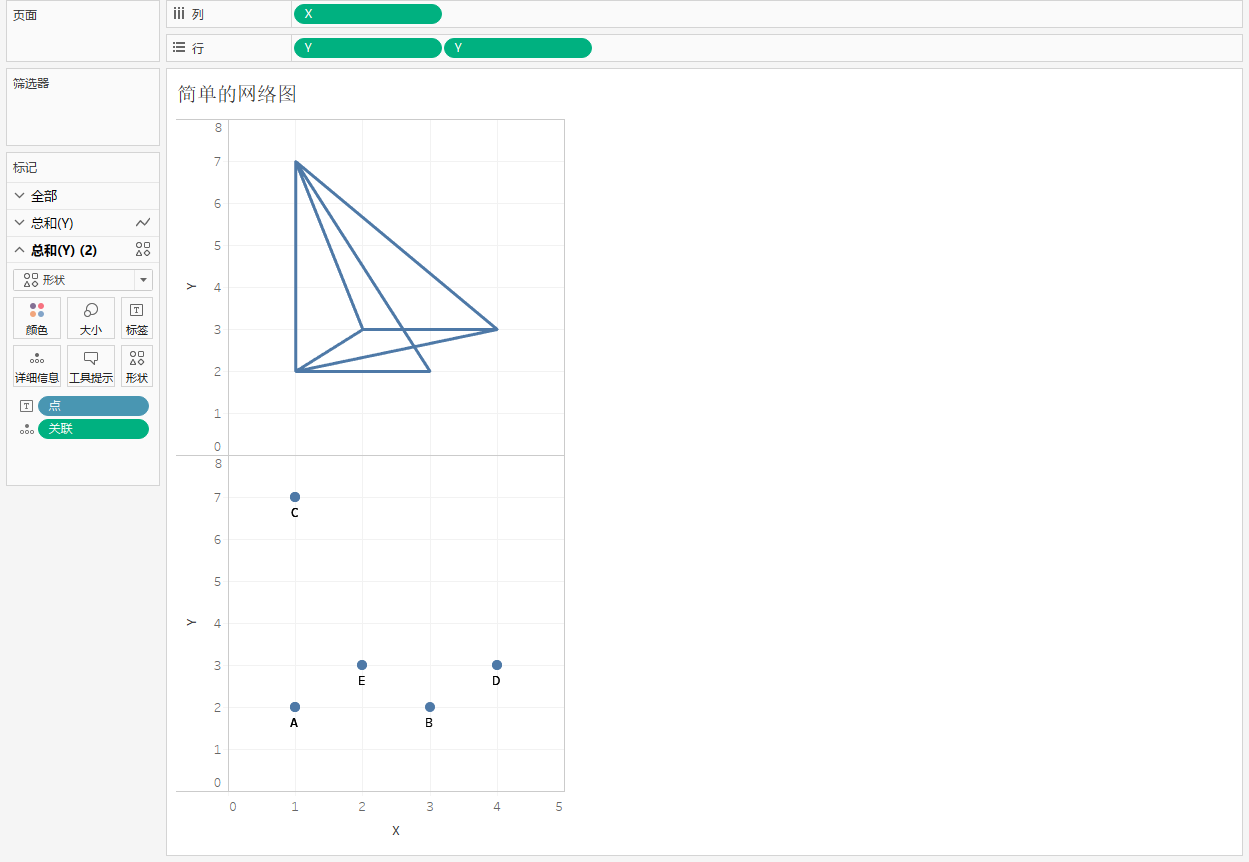

③复制Y，做双轴图。第二个图：标记->形状（实心点），点->标签，标签->允许标签覆盖其他标记

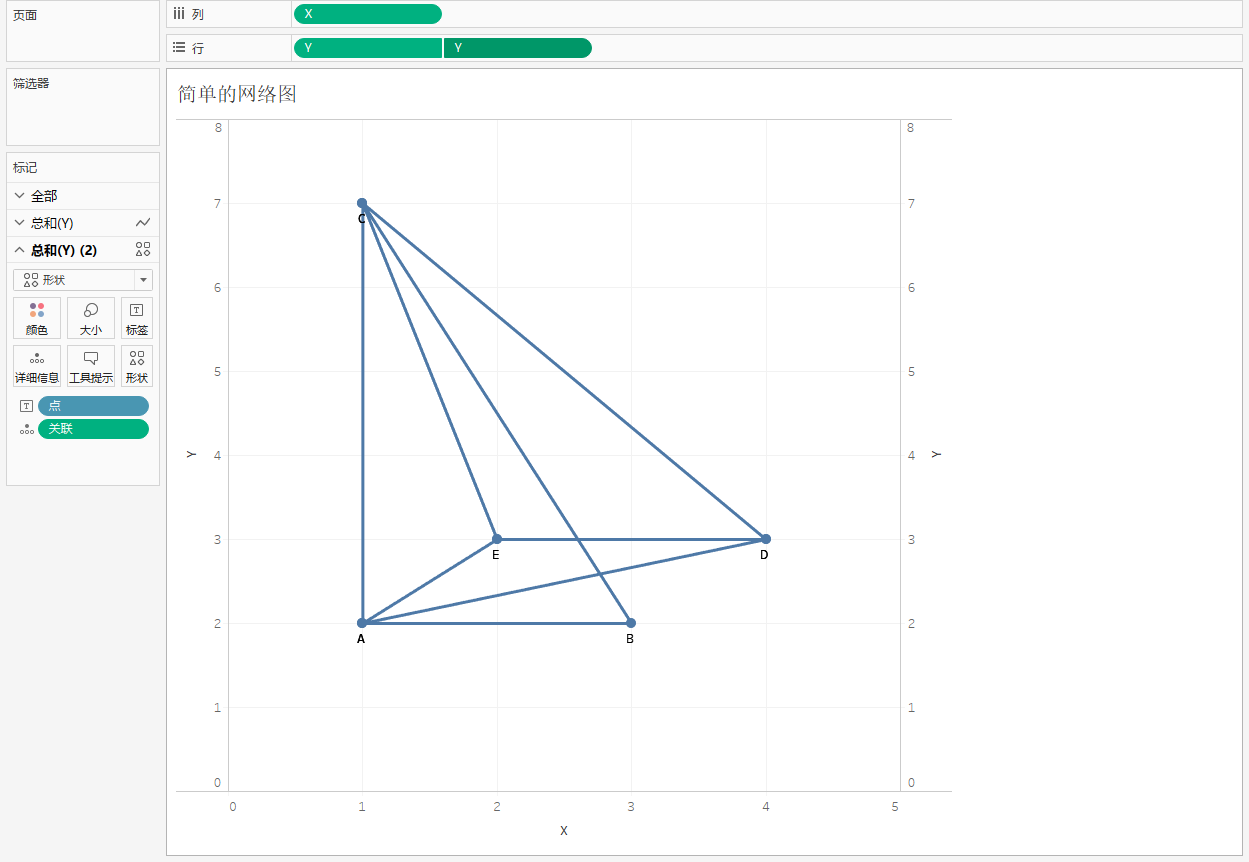

④点击第二个Y->双轴

2、省份关系图

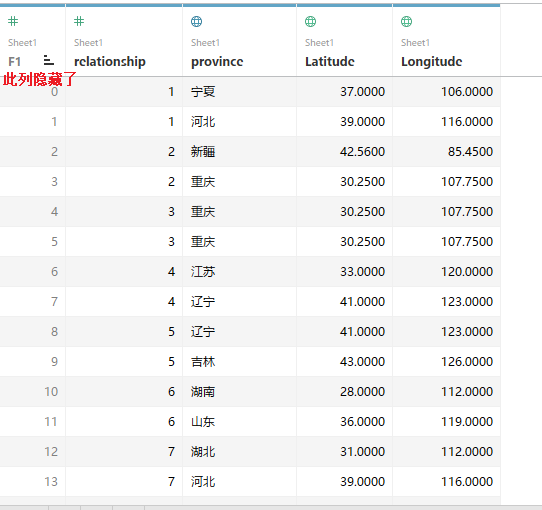

数据如下：

步骤与1相同：

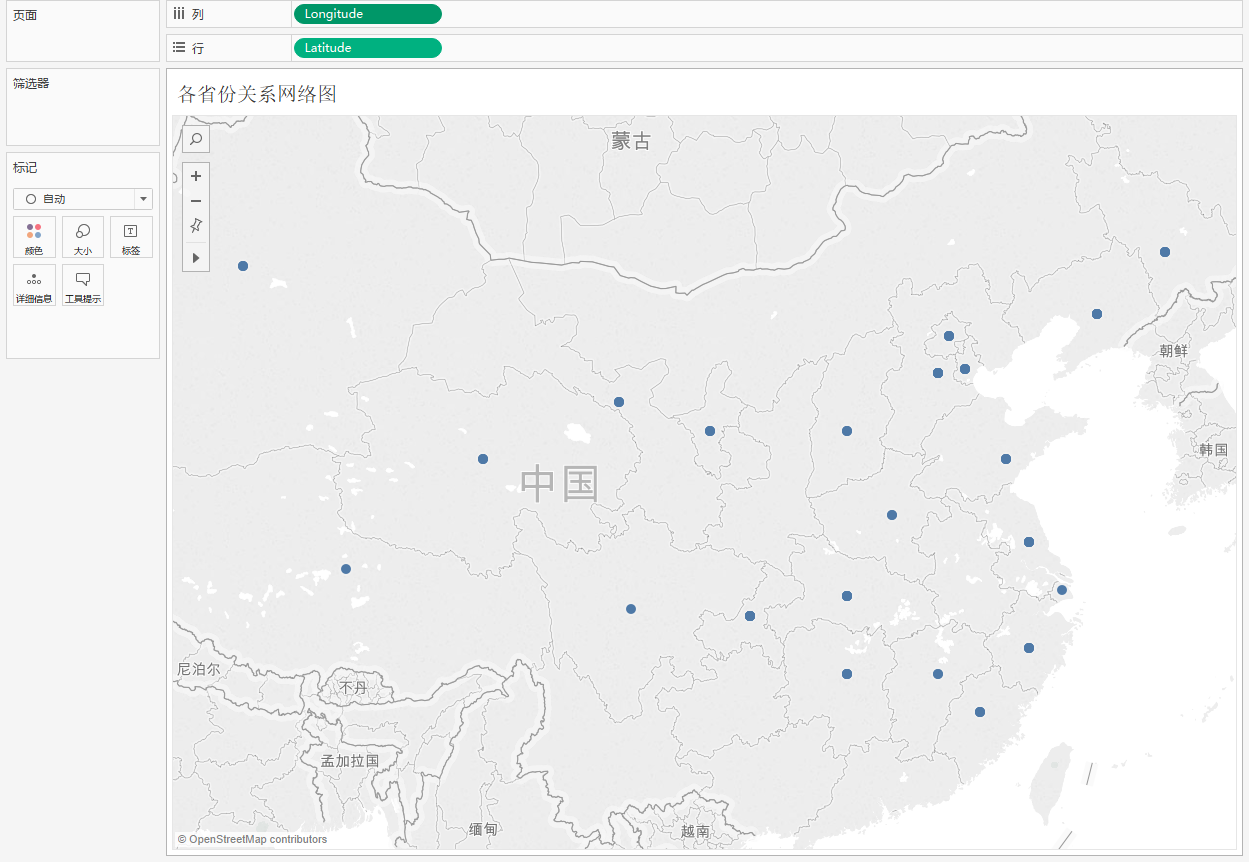

①描点： 列，行->经纬度，取消聚合度量

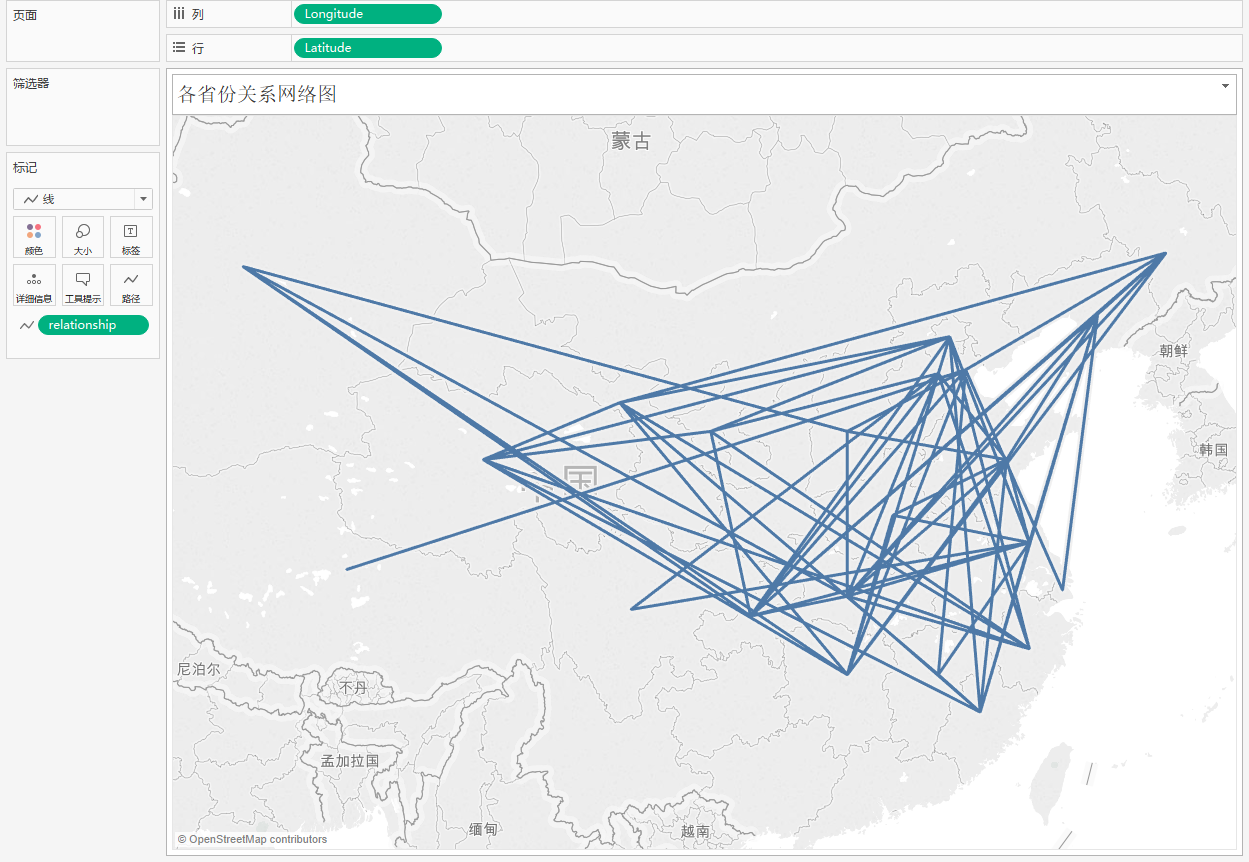

②连线：标记->线，relationship->路径

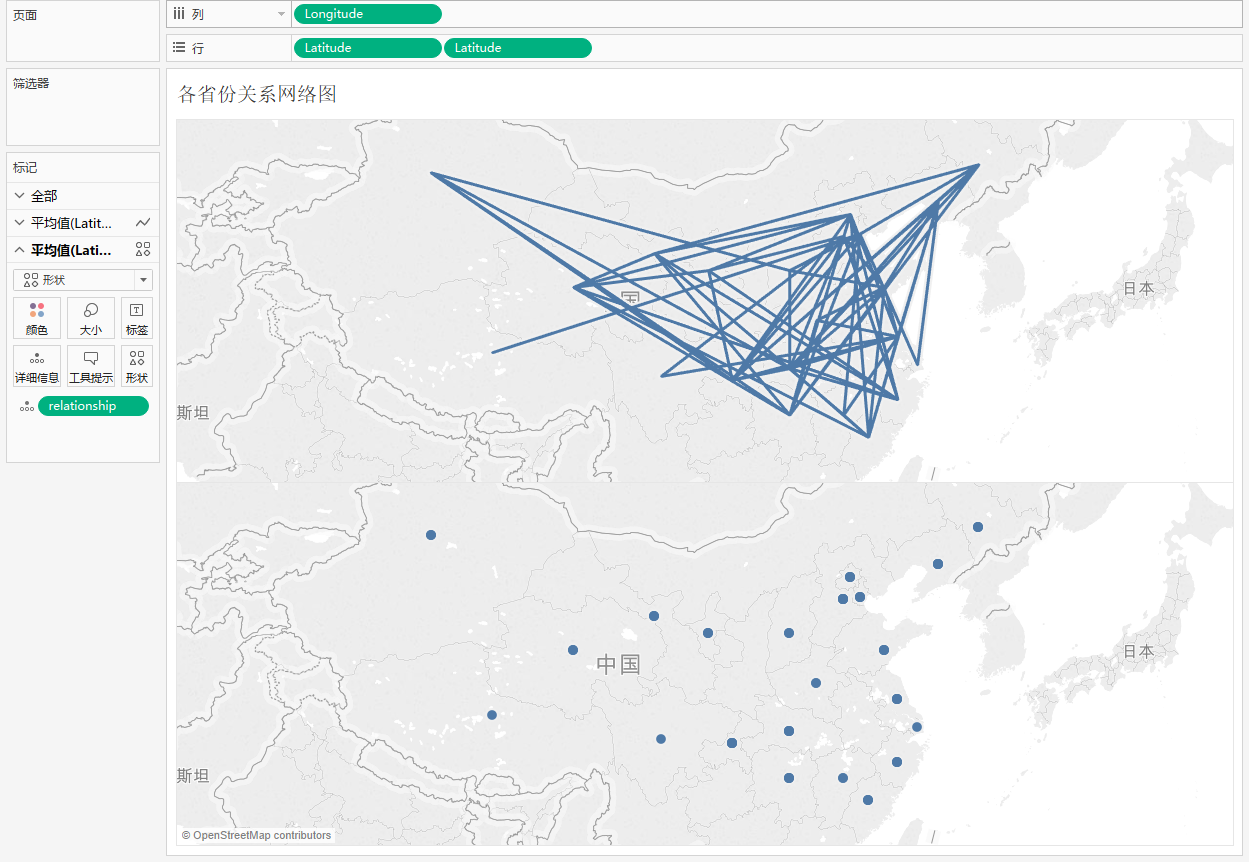

③复制Latitude，做双轴图。第二个图：标记->形状（实心点），点->标签，标签->允许标签覆盖其他标记

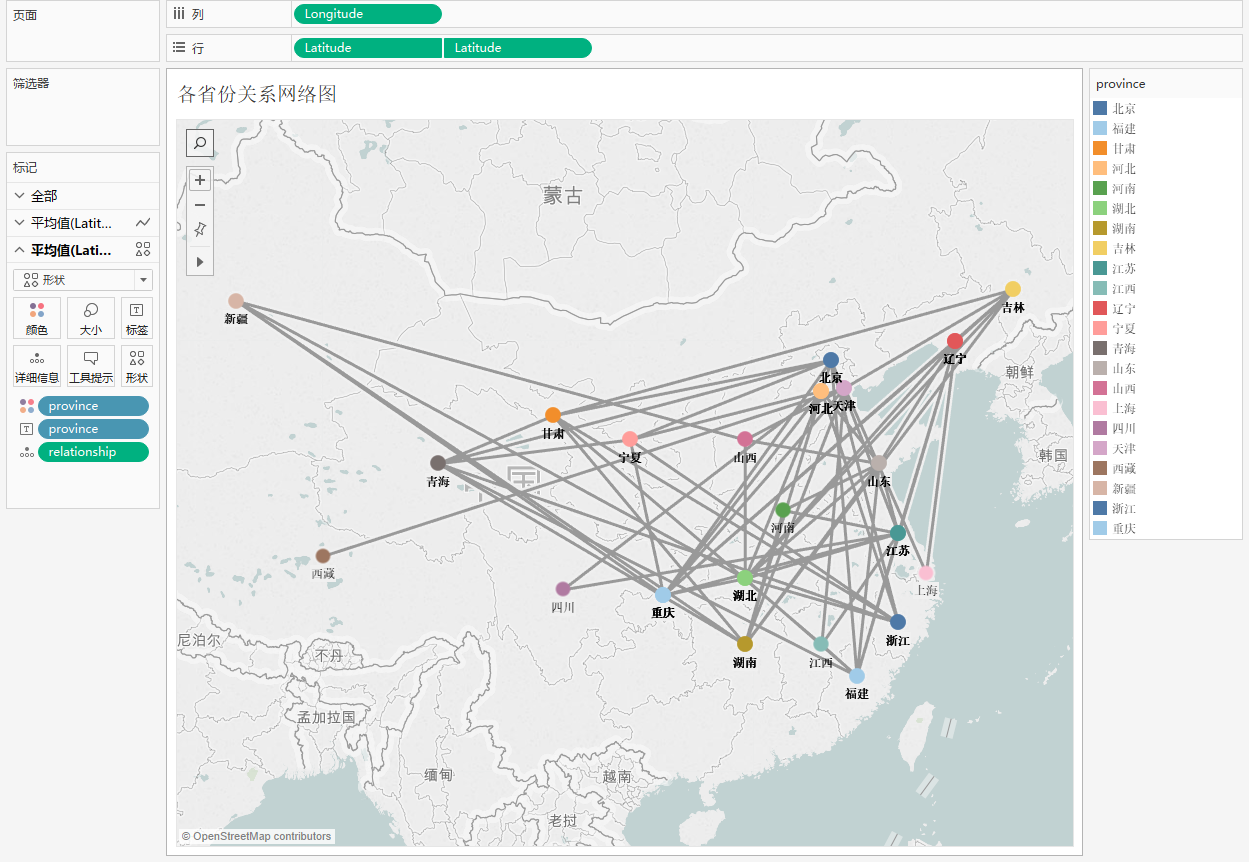

④点击第二个Latitude->双轴，地图->图层->普通

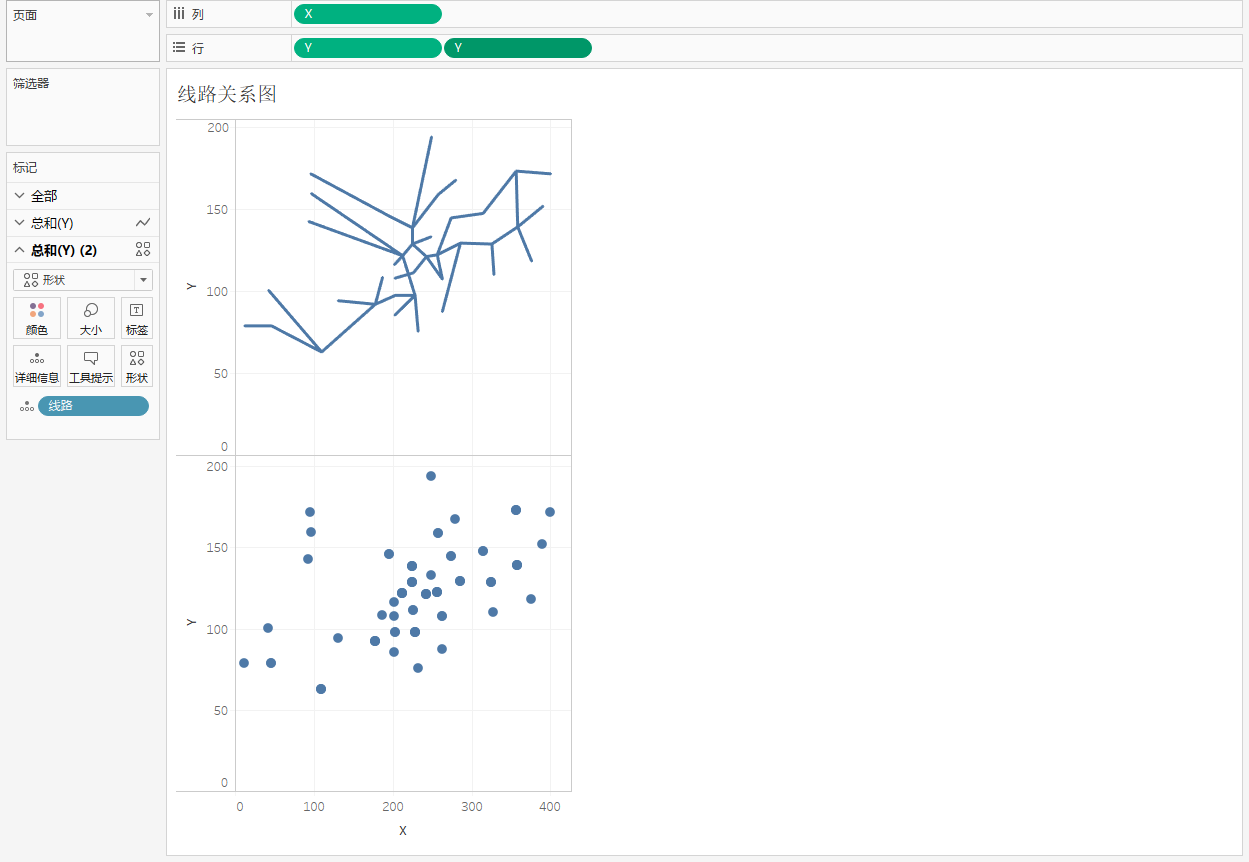

3、线路关系图

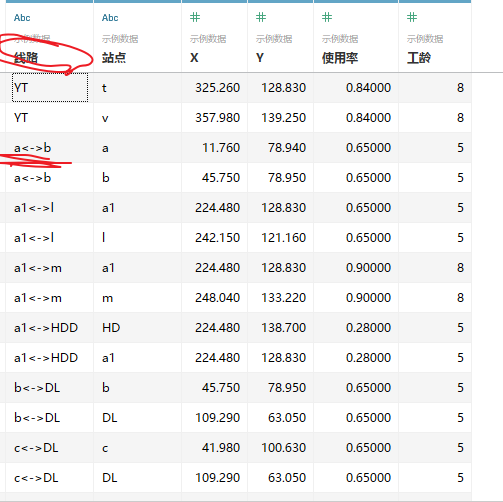

数据：

制作过程：

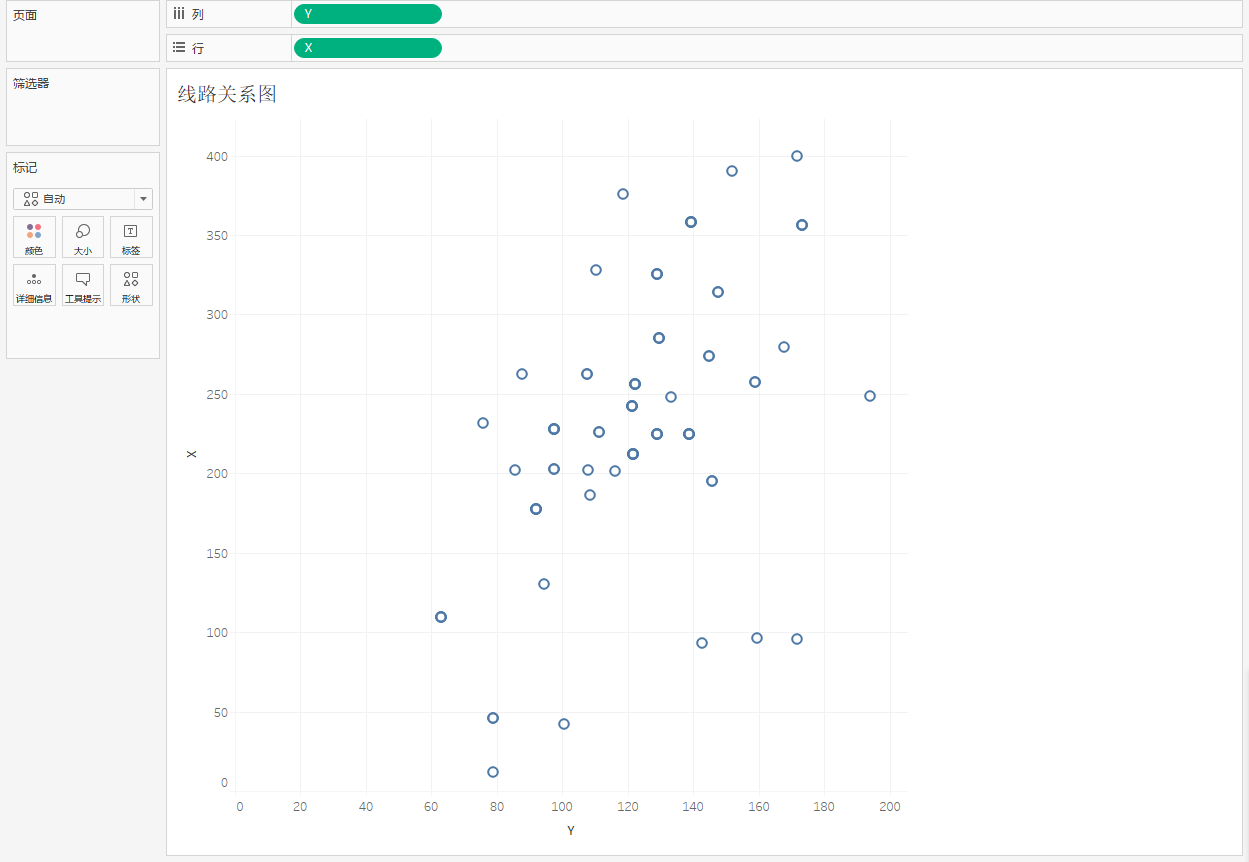

①描点：Y-> 行，X->列，取消聚合度量

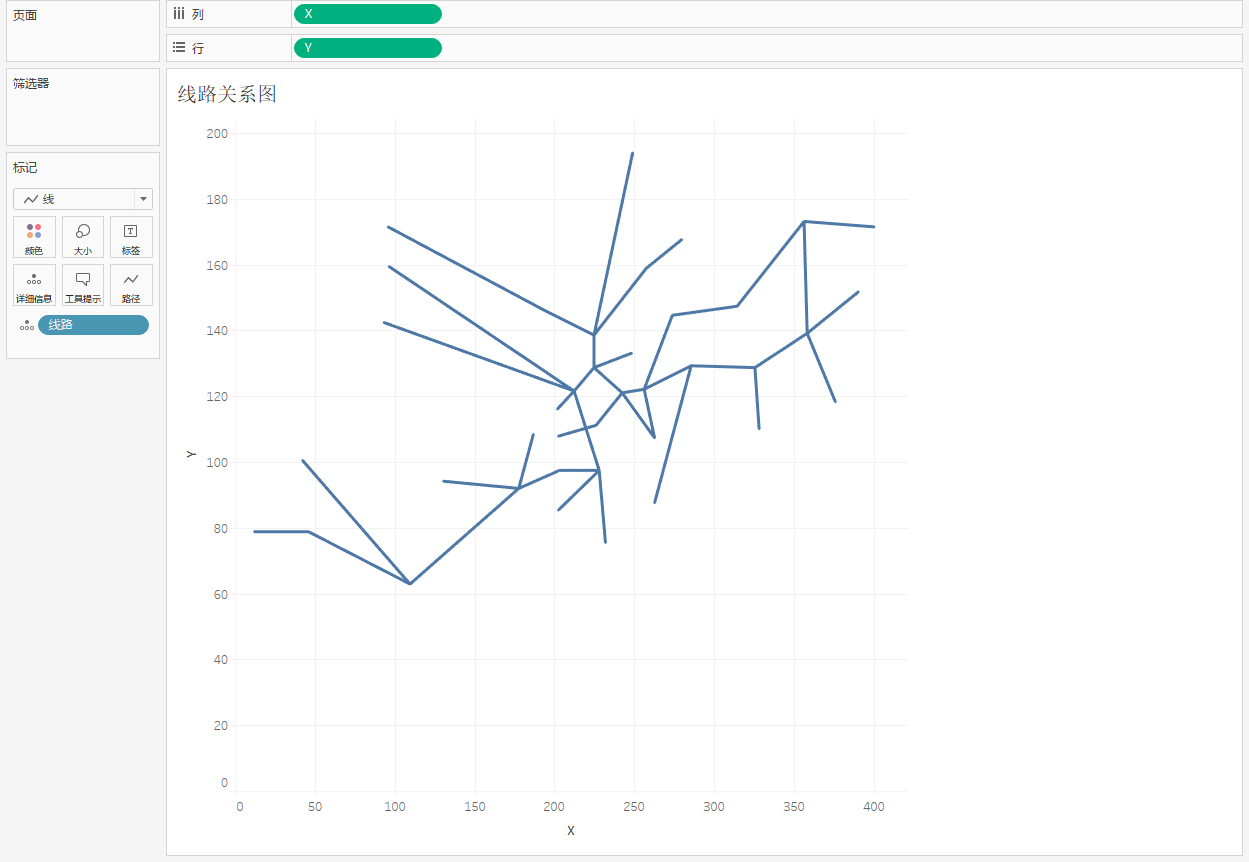

②连线：标记->线，,线路->拖入到标记

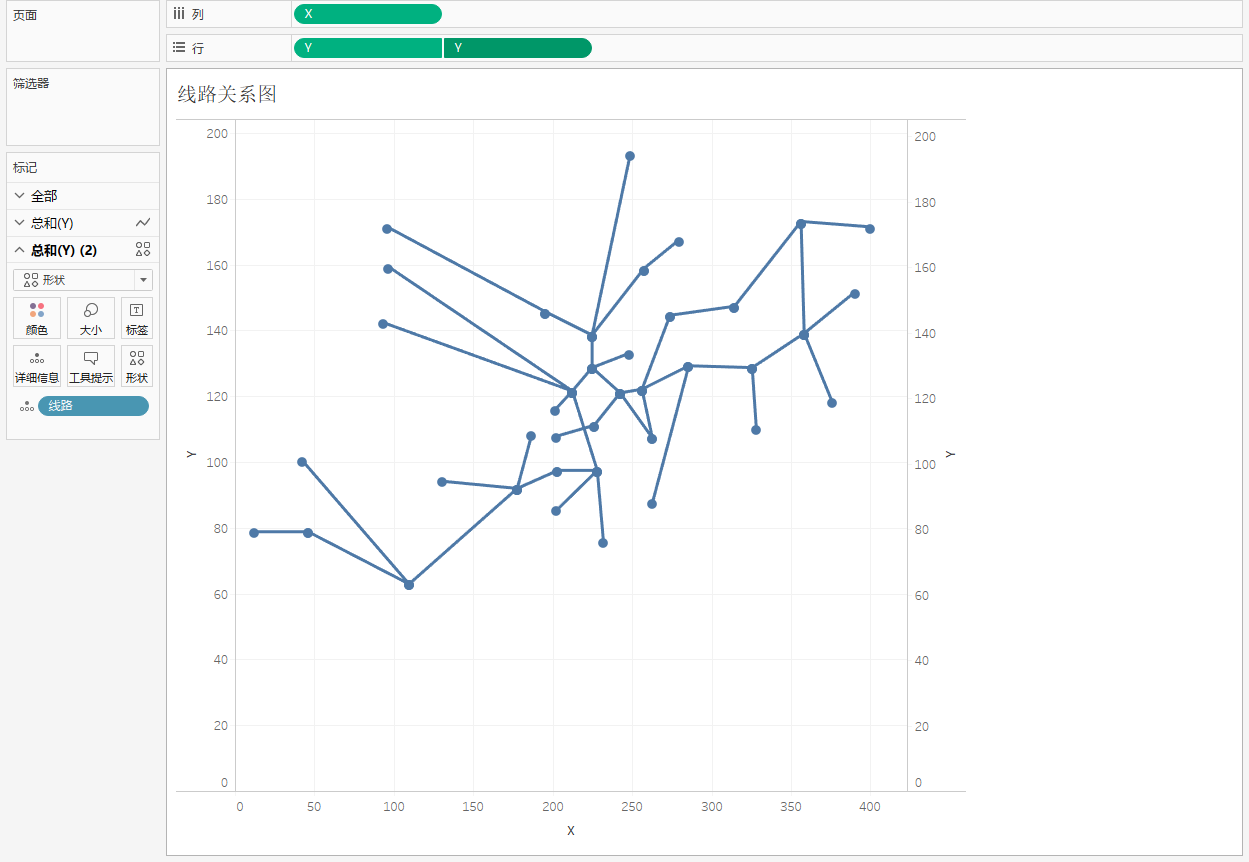

③复制Latitude，做双轴图。第二个图：标记->形状（实心点），点->标签，标签->允许标签覆盖其他标记

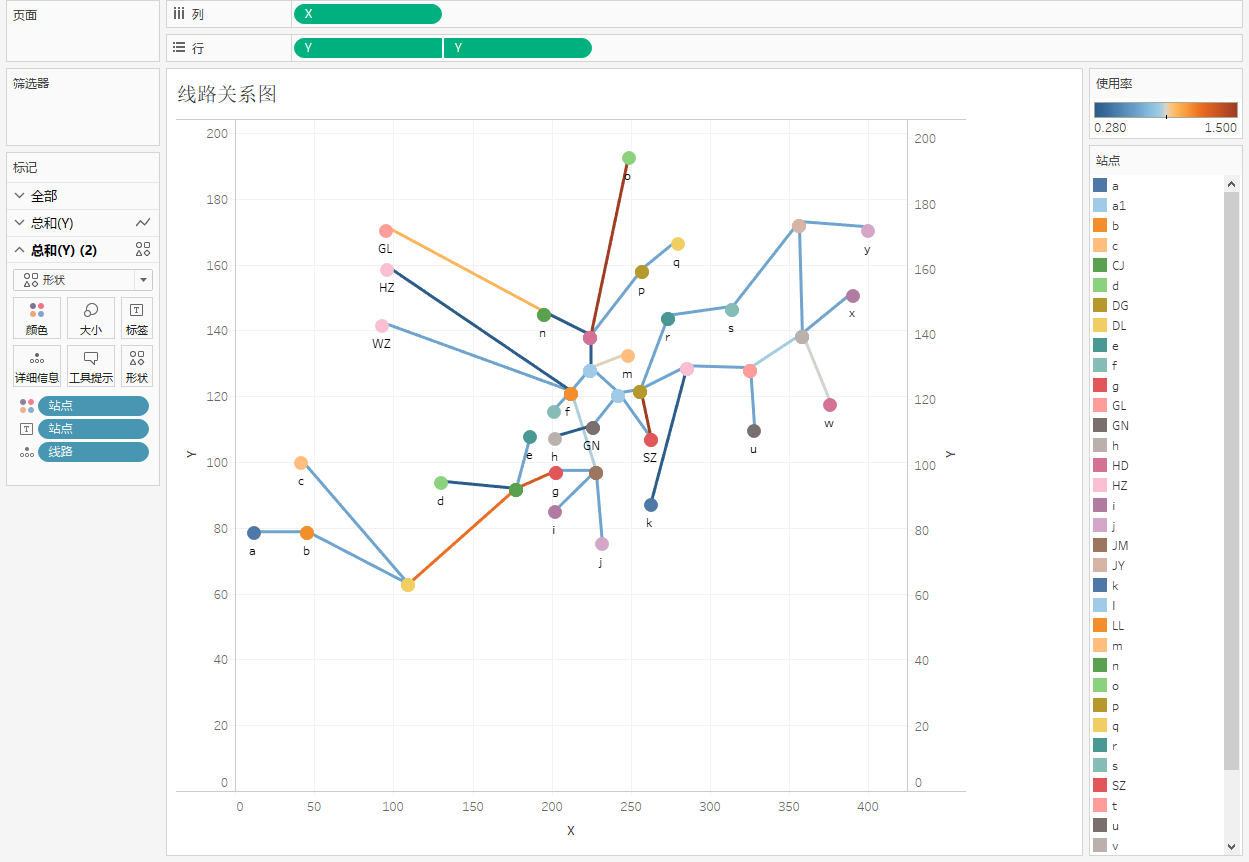

④点击第二个y->双轴，地图->图层->普通

自由完善：

38、弧线图

弧线图，通过弧线的长度来表达不同量的大小。
步骤：

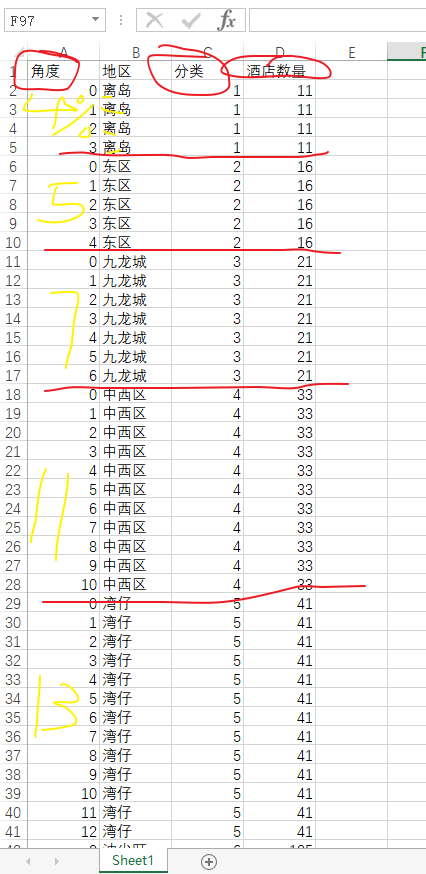

①制作表格：

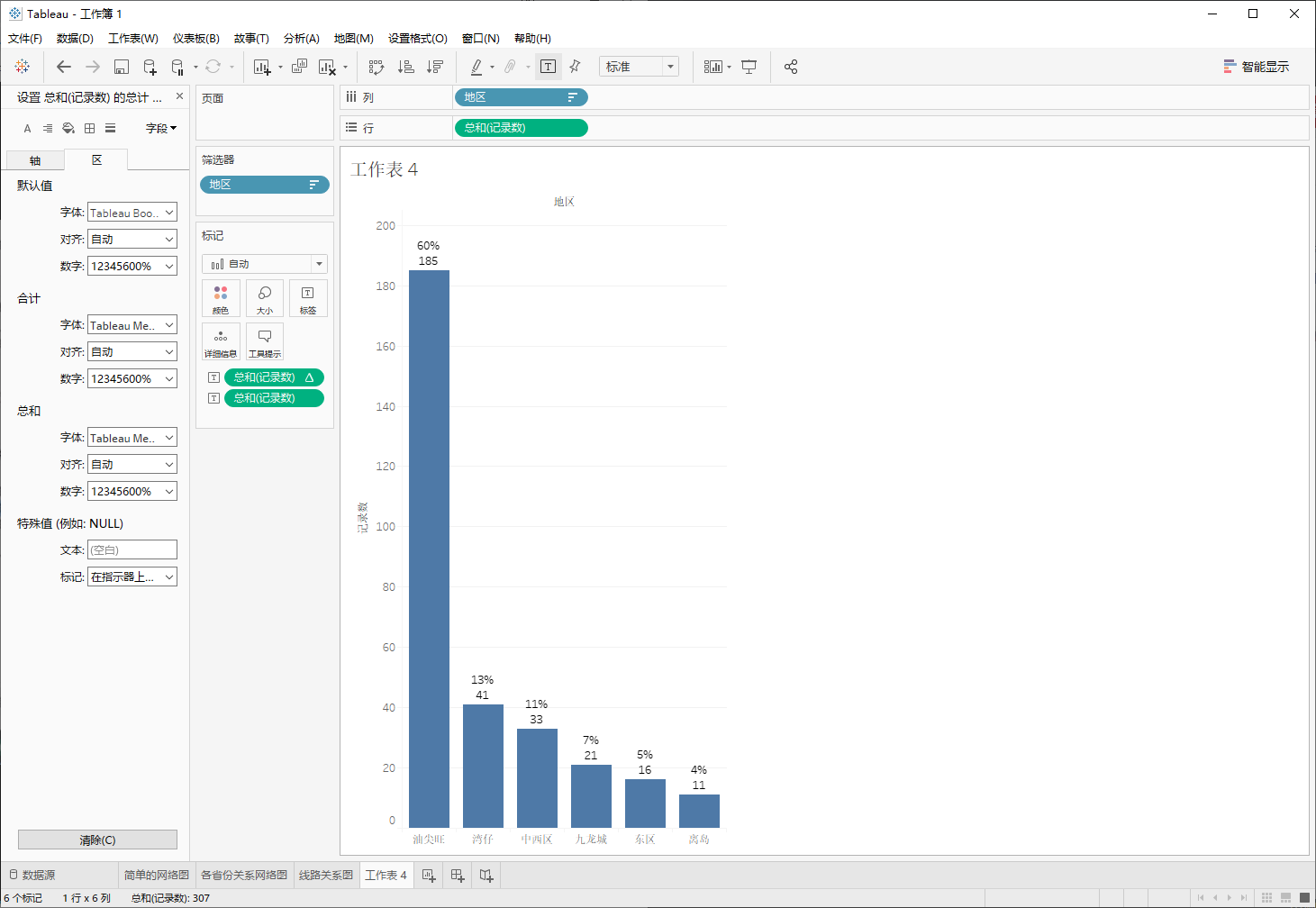

1、创建视图，为制作表格做准备

2、制作表格：
-角度：总额百分比。离岛酒店数量总额百分比是4%，0~3是4个数。东区酒店数量总额百分比5%，0-4是5个数。
-分类：相当于圆半径。越在离岛酒店数量最少，在最中心，半径1。油尖旺在最外边，半径6。
-酒店数量：实际酒店数量。

②创建弧线图

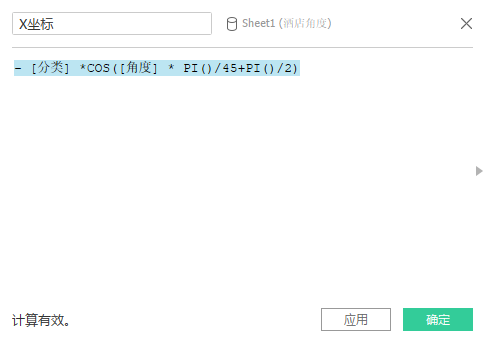

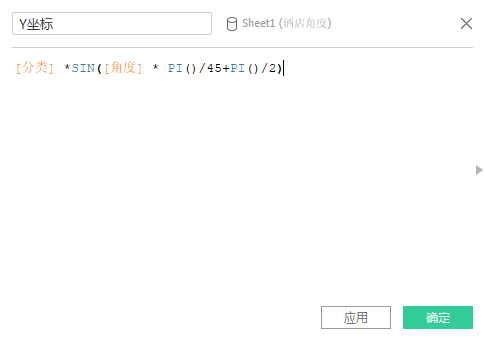

分别创建X,Y ：
-x = 半径cos(角度PI/180)
-y = 半径sin(角度PI/180）
-除以180含义：除的越小，弧长越长。
-加2/PI含义：起始点

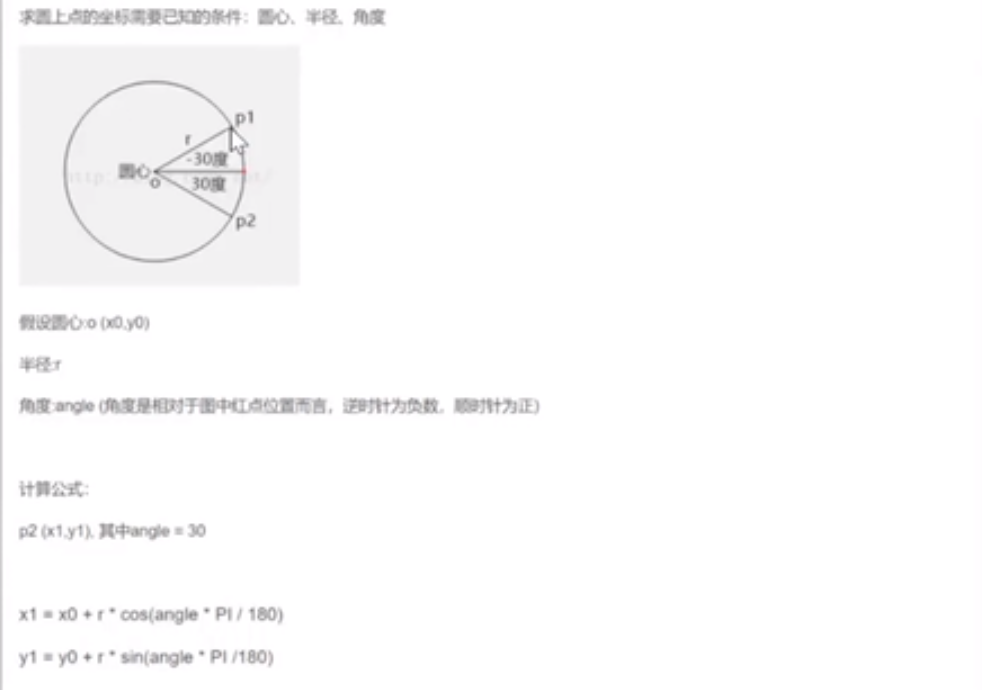

图解:

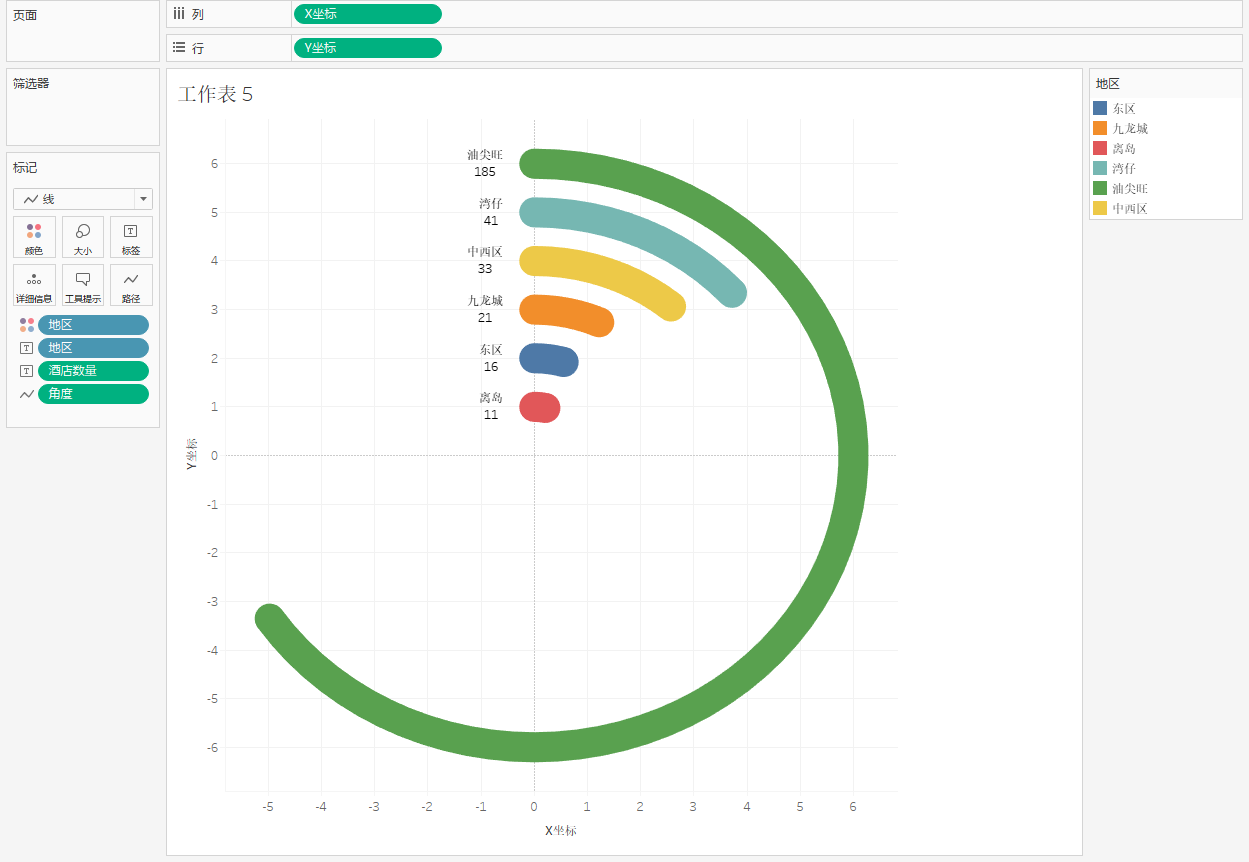

③制作成型：分析->取消聚合度量，标记->线，角度—>路径，酒店数量，地区->标签（线末端，取消线尾标签）
