本片博文为大家带来的是Spark Shuffle 解析。
在所有的 MapReduce 框架中, Shuffle 是连接 map 任务和 reduce 任务的桥梁. map 任务的中间输出要作为 reduce 任务的输入, 就必须经过 Shuffle, 所以 Shuffle 的性能的优劣直接决定了整个计算引擎的性能和吞吐量.
相比于 Hadoop 的 MapReduce, 我们将看到 Spark 提供了多种结算结果处理的方式及对 Shuffle 过程进行的多种优化.
Shuffle 是所有 MapReduce 计算框架必须面临的执行阶段, Shuffle 用于打通 map 任务的输出与reduce 任务的输入.
map 任务的中间输出结果按照指定的分区策略(例如, 按照 key 的哈希值)分配给处理某一个分区的 reduce 任务.

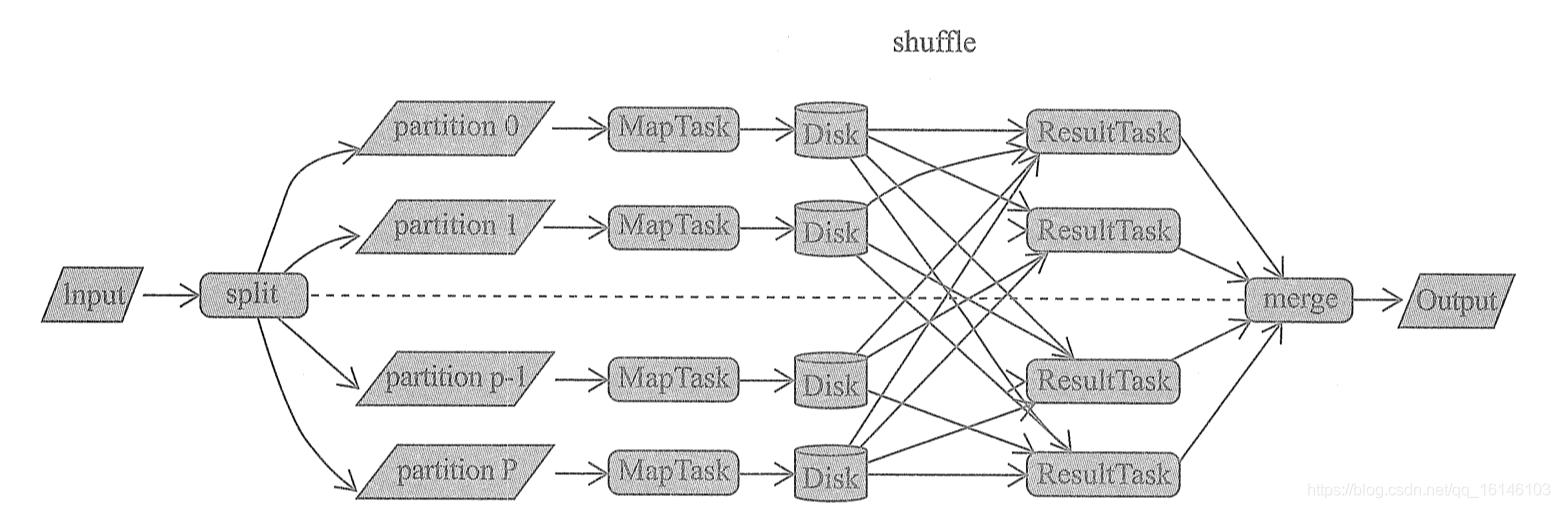

通用的 MapReduce 框架:
Shuffle 的核心要点
在划分 Stage 时，最后一个 Stage 称为finalStage(变量名)，它本质上是一个ResultStage类型的对象，前面的所有 Stage 被称为 ShuffleMapStage。
ShuffleMapStage 的结束伴随着 shuffle 文件的写磁盘。
ResultStage 基本上对应代码中的 action 算子，即将一个函数应用在 RDD的各个partition的数据集上，意味着一个job的运行结束。
一. Shuffle 流程源码分析
我们从CoarseGrainedExecutorBackend开始分析
启动任务
override def receive: PartialFunction[Any, Unit] = { case LaunchTask(data) => if (executor == null) { } else { val taskDesc = ser.deserialize[TaskDescription](data.value) // 启动任务 executor.launchTask(this, taskId = taskDesc.taskId, attemptNumber = taskDesc.attemptNumber, taskDesc.name, taskDesc.serializedTask) }
}
- 1
- 2
- 3
- 4
- 5
- 6
- 7
- 8
- 9
- 10
- 11
- 12
- 13
Executor.launchTask 方法
def launchTask( context: ExecutorBackend, taskId: Long, attemptNumber: Int, taskName: String, serializedTask: ByteBuffer): Unit = { // Runnable 接口的对象. val tr = new TaskRunner(context, taskId = taskId, attemptNumber = attemptNumber, taskName, serializedTask) runningTasks.put(taskId, tr) // 在线程池中执行 task threadPool.execute(tr)
}
- 1
- 2
- 3
- 4
- 5
- 6
- 7
- 8
- 9
- 10
- 11
- 12
- 13
- 14
tr.run方法
override def run(): Unit = { // 更新 task 的状态 execBackend.statusUpdate(taskId, TaskState.RUNNING, EMPTY_BYTE_BUFFER) try { // 把任务相关的数据反序列化出来 val (taskFiles, taskJars, taskProps, taskBytes) = Task.deserializeWithDependencies(serializedTask) val value = try { // 开始运行 Task val res = task.run( taskAttemptId = taskId, attemptNumber = attemptNumber, metricsSystem = env.metricsSystem) res } finally { } } catch { } finally { }
}
- 1
- 2
- 3
- 4
- 5
- 6
- 7
- 8
- 9
- 10
- 11
- 12
- 13
- 14
- 15
- 16
- 17
- 18
- 19
- 20
- 21
- 22
Task.run 方法
final def run( taskAttemptId: Long, attemptNumber: Int, metricsSystem: MetricsSystem): T = { context = new TaskContextImpl( stageId, partitionId, taskAttemptId, attemptNumber, taskMemoryManager, localProperties, metricsSystem, metrics) try { // 运行任务 runTask(context) } catch { } finally { }
}
- 1
- 2
- 3
- 4
- 5
- 6
- 7
- 8
- 9
- 10
- 11
- 12
- 13
- 14
- 15
- 16
- 17
- 18
- 19
- 20
- 21
- 22
- 23
Task.runTask 方法
Task.runTask是一个抽象方法.
Task 有两个实现类, 分别执行不同阶段的Task
-
ShuffleMapTask源码分析
ShuffleMapTask.runTask 方法
override def runTask(context: TaskContext): MapStatus = { var writer: ShuffleWriter[Any, Any] = null try { val manager = SparkEnv.get.shuffleManager // 获取 ShuffleWriter writer = manager.getWriter[Any, Any](dep.shuffleHandle, partitionId, context) // 写出 RDD 中的数据. rdd.iterator 是读(计算)数据的操作. writer.write(rdd.iterator(partition, context).asInstanceOf[Iterator[_ <: Product2[Any, Any]]]) } catch { }
}
- 1
- 2
- 3
- 4
- 5
- 6
- 7
- 8
- 9
- 10
- 11
- 12
- 13
具体如何把数据写入到磁盘, 是由ShuffleWriter.write方法来完成.
ShuffleWriter是一个抽象类, 有 3 个实现:
根据在manager.getWriter[Any, Any](dep.shuffleHandle, partitionId, context)中的dep.shuffleHandle由manager来决定选使用哪种ShuffleWriter.
-
ShuffleManager
ShuffleManage 是一个Trait, 从2.0.0开始就只有一个实现类了: SortShuffleManager
registerShuffle 方法: 匹配出来使用哪种ShuffleHandle
override def registerShuffle[K, V, C]( shuffleId: Int, numMaps: Int, dependency: ShuffleDependency[K, V, C]): ShuffleHandle = { if (SortShuffleWriter.shouldBypassMergeSort(SparkEnv.get.conf, dependency)) { new BypassMergeSortShuffleHandle[K, V]( shuffleId, numMaps, dependency.asInstanceOf[ShuffleDependency[K, V, V]]) } else if (SortShuffleManager.canUseSerializedShuffle(dependency)) { new SerializedShuffleHandle[K, V]( shuffleId, numMaps, dependency.asInstanceOf[ShuffleDependency[K, V, V]]) } else { new BaseShuffleHandle(shuffleId, numMaps, dependency) }
}
- 1
- 2
- 3
- 4
- 5
- 6
- 7
- 8
- 9
- 10
- 11
- 12
- 13
- 14
- 15
- 16
getWriter 方法
/** Get a writer for a given partition. Called on executors by map tasks. */
override def getWriter[K, V]( handle: ShuffleHandle, mapId: Int, context: TaskContext): ShuffleWriter[K, V] = { // 根据不同的 Handle, 创建不同的 ShuffleWriter handle match { case unsafeShuffleHandle: SerializedShuffleHandle[K@unchecked, V@unchecked] => new UnsafeShuffleWriter( env.blockManager, shuffleBlockResolver.asInstanceOf[IndexShuffleBlockResolver], context.taskMemoryManager(), unsafeShuffleHandle, mapId, context, env.conf) case bypassMergeSortHandle: BypassMergeSortShuffleHandle[K@unchecked, V@unchecked] => new BypassMergeSortShuffleWriter( env.blockManager, shuffleBlockResolver.asInstanceOf[IndexShuffleBlockResolver], bypassMergeSortHandle, mapId, context, env.conf) case other: BaseShuffleHandle[K@unchecked, V@unchecked, _] => new SortShuffleWriter(shuffleBlockResolver, other, mapId, context) }
}
- 1
- 2
- 3
- 4
- 5
- 6
- 7
- 8
- 9
- 10
- 11
- 12
- 13
- 14
- 15
- 16
- 17
- 18
- 19
- 20
- 21
- 22
- 23
- 24
- 25
- 26
- 27
- 28
- 29
- 30
二. HashShuffle 解析
Spark-1.6 之前默认的shuffle方式是hash. 在 spark-1.6版本之后使用Sort-Base Shuffle，因为HashShuffle存在的不足所以就替换了HashShuffle. Spark2.0之后, 从源码中完全移除了HashShuffle.
未优化的HashShuffle
为了方便分析假设前提：每个 Executor 只有 1 个CPU core，也就是说，无论这个 Executor 上分配多少个 task 线程，同一时间都只能执行一个 task 线程。
如下图中有 3个 Reducer，从 Task 开始那边各自把自己进行 Hash 计算(分区器：hash/numreduce取模)，分类出3个不同的类别，每个 Task 都分成3种类别的数据，想把不同的数据汇聚然后计算出最终的结果，所以Reducer 会在每个 Task 中把属于自己类别的数据收集过来，汇聚成一个同类别的大集合，每1个 Task 输出3份本地文件，这里有4个 Mapper Tasks，所以总共输出了4个 Tasks x 3个分类文件 = 12个本地小文件。
缺点:
-
map 任务的中间结果首先存入内存(缓存), 然后才写入磁盘. 这对于内存的开销很大, 当一个节点上 map 任务的输出结果集很大时, 很容易导致内存紧张, 发生 OOM
-
生成很多的小文件. 假设有 M 个 MapTask, 有 N 个 ReduceTask, 则会创建 M * n 个小文件, 磁盘 I/O 将成为性能瓶颈.
优化的HashShuffle
优化的 HashShuffle 过程就是启用合并机制，合并机制就是复用buffer，开启合并机制的配置是spark.shuffle.consolidateFiles。该参数默认值为false，将其设置为true即可开启优化机制。通常来说，如果我们使用HashShuffleManager，那么都建议开启这个选项。
这里还是有 4 个Tasks，数据类别还是分成 3 种类型，因为Hash算法会根据你的 Key 进行分类，在同一个进程中，无论是有多少过Task，都会把同样的Key放在同一个Buffer里，然后把Buffer中的数据写入以Core数量为单位的本地文件中，(一个Core只有一种类型的Key的数据)，每1个Task所在的进程中，分别写入共同进程中的3份本地文件，这里有4个Mapper Tasks，所以总共输出是 2个Cores x 3个分类文件 = 6个本地小文件。
三. SortShuffle 解析
- 1. 普通 SortShuffle
在该模式下，数据会先写入一个数据结构，reduceByKey 写入 Map，一边通过 Map 局部聚合，一遍写入内存。Join 算子写入 ArrayList 直接写入内存中。然后需要判断是否达到阈值，如果达到就会将内存数据结构的数据写入到磁盘，清空内存数据结构。
在溢写磁盘前，先根据 key 进行排序，排序过后的数据，会分批写入到磁盘文件中。默认批次为 10000 条，数据会以每批一万条写入到磁盘文件。写入磁盘文件通过缓冲区溢写的方式，每次溢写都会产生一个磁盘文件，也就是说一个 Task 过程会产生多个临时文件。
最后在每个 Task 中，将所有的临时文件合并，这就是merge过程，此过程将所有临时文件读取出来，一次写入到最终文件。意味着一个Task的所有数据都在这一个文件中。同时单独写一份索引文件，标识下游各个Task的数据在文件中的索引，start offset和end offset。
- 2.普通 SortShuffle 源码解析
write 方法
override def write(records: Iterator[Product2[K, V]]): Unit = { // 排序器 sorter = if (dep.mapSideCombine) { require(dep.aggregator.isDefined, "Map-side combine without Aggregator specified!") new ExternalSorter[K, V, C]( context, dep.aggregator, Some(dep.partitioner), dep.keyOrdering, dep.serializer) } else { // In this case we pass neither an aggregator nor an ordering to the sorter, because we don't // care whether the keys get sorted in each partition; that will be done on the reduce side // if the operation being run is sortByKey. new ExternalSorter[K, V, V]( context, aggregator = None, Some(dep.partitioner), ordering = None, dep.serializer) } // 将 Map 任务的输出记录插入到缓存中 sorter.insertAll(records) // 数据 shuffle 数据文件 val output = shuffleBlockResolver.getDataFile(dep.shuffleId, mapId) try { // 将 map 端缓存的数据写入到磁盘中, 并生成 Block 文件对应的索引文件. val blockId = ShuffleBlockId(dep.shuffleId, mapId, IndexShuffleBlockResolver.NOOP_REDUCE_ID) // 记录各个分区数据的长度 val partitionLengths = sorter.writePartitionedFile(blockId, tmp) // 生成 Block 文件对应的索引文件. 此索引文件用于记录各个分区在 Block文件中的偏移量, 以便于 // Reduce 任务拉取时使用 shuffleBlockResolver.writeIndexFileAndCommit(dep.shuffleId, mapId, partitionLengths, tmp) mapStatus = MapStatus(blockManager.shuffleServerId, partitionLengths) } finally { }
}
- 1
- 2
- 3
- 4
- 5
- 6
- 7
- 8
- 9
- 10
- 11
- 12
- 13
- 14
- 15
- 16
- 17
- 18
- 19
- 20
- 21
- 22
- 23
- 24
- 25
- 26
- 27
- 28
- 29
- 30
- 31
- 32
- 3 bypassSortShuffle
bypass运行机制的触发条件如下(必须同时满足)：
- shuffle map task数量小于spark.shuffle.sort.bypassMergeThreshold参数的值，默认为200。
- 不是聚合类的shuffle算子(没有预聚合)（比如groupByKey）。
此时 task 会为每个 reduce 端的 task 都创建一个临时磁盘文件，并将数据按 key 进行 hash 然后根据key 的 hash 值，将 key 写入对应的磁盘文件之中。当然，写入磁盘文件时也是先写入内存缓冲，缓冲写满之后再溢写到磁盘文件的。最后，同样会将所有临时磁盘文件都合并成一个磁盘文件，并创建一个单独的索引文件。
该过程的磁盘写机制其实跟未经优化的 HashShuffleManager 是一模一样的，因为都要创建数量惊人的磁盘文件，只是在最后会做一个磁盘文件的合并而已。因此少量的最终磁盘文件，也让该机制相对未经优化的HashShuffleManager来说，shuffle read的性能会更好。 而该机制与普通SortShuffleManager运行机制的不同在于：不会进行排序。也就是说，启用该机制的最大好处在于，shuffle write过程中，不需要进行数据的排序操作，也就节省掉了这部分的性能开销。
- 4. bypass SortShuffle 源码解析
有时候, map 端不需要在持久化数据之前进行排序等操作, 那么 ShuffleWriter的实现类之一BypassMergeSortShuffleWriter 就可以派上用场了.
触发 BypassMergeSort
private[spark] object SortShuffleWriter { def shouldBypassMergeSort(conf: SparkConf, dep: ShuffleDependency[_, _, _]): Boolean = { // We cannot bypass sorting if we need to do map-side aggregation. // 如果 map 端有聚合, 则不能绕过排序 if (dep.mapSideCombine) { require(dep.aggregator.isDefined, "Map-side combine without Aggregator specified!") false } else { val bypassMergeThreshold: Int = conf.getInt("spark.shuffle.sort.bypassMergeThreshold", 200) // 分区数不能超过200 默认值 dep.partitioner.numPartitions <= bypassMergeThreshold } }
}
- 1
- 2
- 3
- 4
- 5
- 6
- 7
- 8
- 9
- 10
- 11
- 12
- 13
- 14
- 15
本次的分享就到这里了,
