本片博文为大家带来的是Spark 部署模式。
Spark支持3种集群管理器（Cluster Manager）
分别为：
- Standalone：独立模式，Spark 原生的简单集群管理器，自带完整的服务，可单独部署到一个集群中，无需依赖任何其他资源管理系统，使用 Standalone 可以很方便地搭建一个集群；
- Hadoop YARN：统一的资源管理机制，在上面可以运行多套计算框架，如 MR、Storm等。根据 Driver 在集群中的位置不同，分为 yarn client 和 yarn cluster；
- Apache Mesos：一个强大的分布式资源管理框架，它允许多种不同的框架部署在其上，包括 Yarn。
实际上，除了上述这些通用的集群管理器外，Spark 内部也提供了方便用户测试和学习的简单集群部署模式。由于在实际生产环境下使用的绝大多数的集群管理器是 Hadoop YARN，因此我们关注的重点是 Hadoop YARN 模式下的 Spark 集群部署。
一. Yarn 模式运行机制

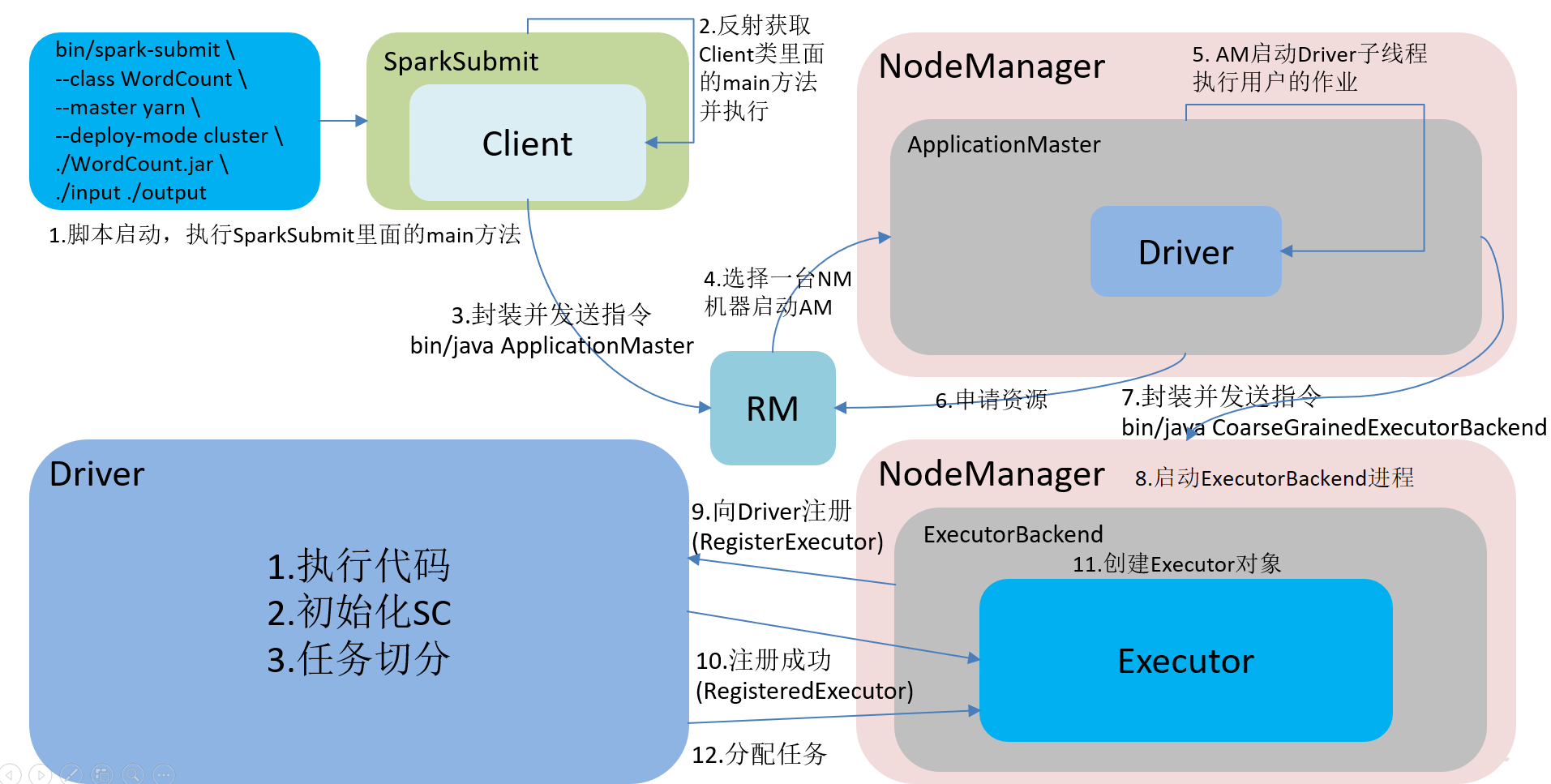

1.1 YARN Cluster 模式
- 执行脚本提交任务，实际是启动一个 SparkSubmit 的 JVM 进程；
- SparkSubmit 类中的 main方法反射调用Client的main方法；
- Client创建Yarn客户端，然后向Yarn发送执行指令：bin/java ApplicationMaster；
- Yarn框架收到指令后会在指定的NM中启动ApplicationMaster；
- ApplicationMaster启动Driver线程，执行用户的作业；
- AM向RM注册，申请资源；
- 获取资源后AM向NM发送指令：bin/java CoarseGrainedExecutorBacken；
- 启动ExecutorBackend, 并向driver注册.
- 注册成功后, ExecutorBackend会创建一个Executor对象.
- Driver会给ExecutorBackend分配任务, 并监控任务的执行.
注意:
- SparkSubmit、ApplicationMaster和CoarseGrainedExecutorBacken是独立的进程；
- Client和Driver是独立的线程；
- Executor是一个对象。

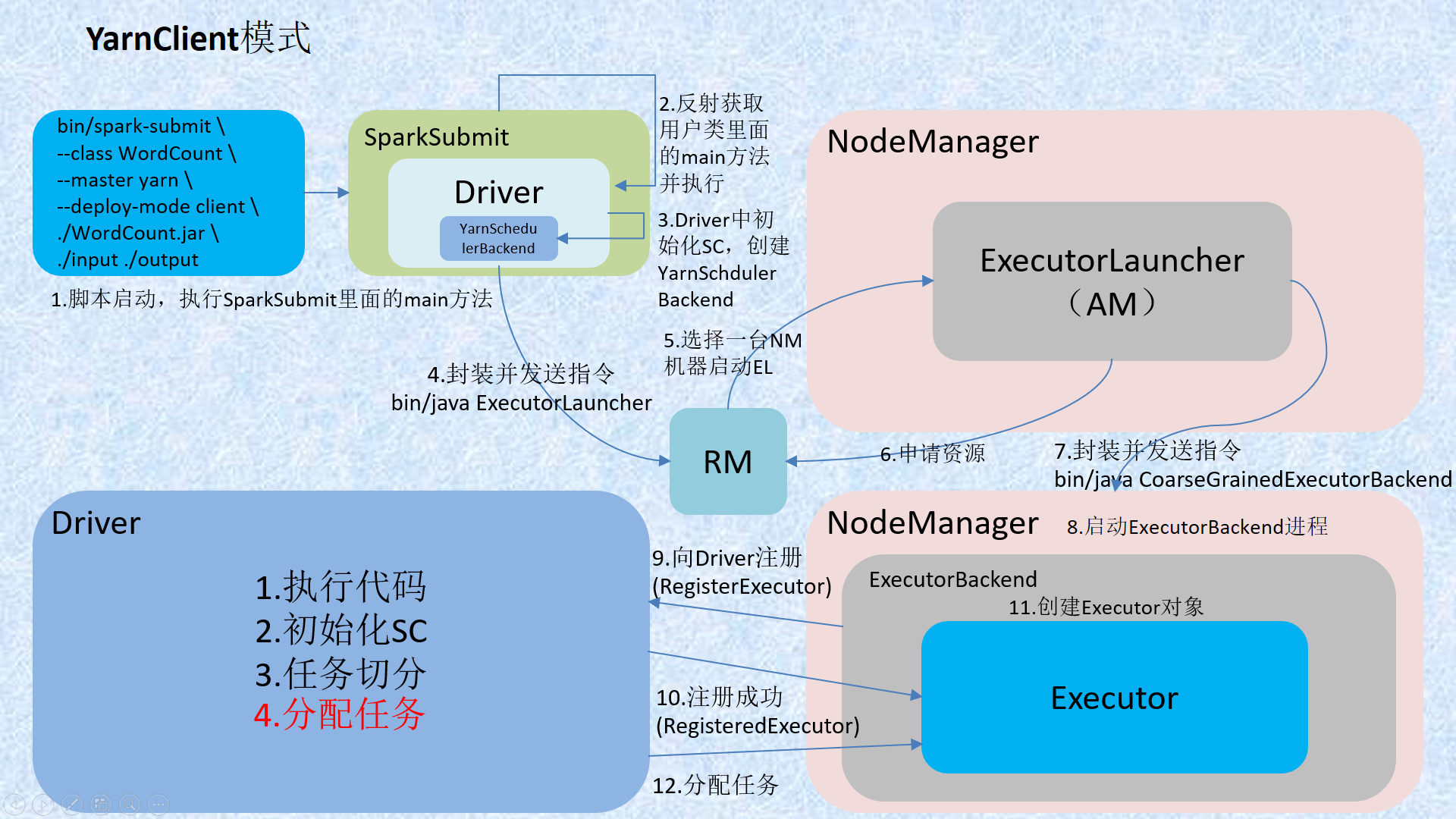

1.2 Yarn Client 模式
-
执行脚本提交任务，实际是启动一个SparkSubmit的 JVM 进程；
-
SparkSubmit伴生对象中的main方法反射调用用户代码的main方法；
-
启动Driver线程，执行用户的作业，并创建ScheduleBackend；
-
YarnClientSchedulerBackend向RM发送指令：bin/java ExecutorLauncher；
-
Yarn框架收到指令后会在指定的NM中启动ExecutorLauncher（实际上还是调用ApplicationMaster的main方法）；
object ExecutorLauncher { def main(args: Array[String]): Unit = { ApplicationMaster.main(args)
}
}
- 1
- 2
- 3
- 4
- 5
- 6
- 7
- 8
- AM向RM注册，申请资源；
- 获取资源后AM向NM发送指令：bin/java CoarseGrainedExecutorBacken；
- 后面和cluster模式一致
注意：
-
SparkSubmit、ExecutorLauncher和CoarseGrainedExecutorBacken是独立的进程；
-
driver不是一个子线程,而是直接运行在SparkSubmit进程的main线程中, 所以sparkSubmit进程不能退出.
二. 运行机制源码分析
2.1 Yarn cluster 模式运行机制源码分析
启动下面的代码:
bin/spark-submit \
--class org.apache.spark.examples.SparkPi \
--master yarn \
--deploy-mode cluster \
./examples/jars/spark-examples_2.11-2.1.1.jar \
100
- 1
- 2
- 3
- 4
- 5
- 6
- 7
yarn 会按照下面的顺序依次启动了 3 个进程:
SparkSubmit
ApplicationMaster
CoarseGrainedExecutorB ackend
- 1
- 2
- 3
- 4
- 1.
bin/spark-submit启动脚本分析
启动类org.apache.spark.deploy.SparkSubmit
exec "${SPARK_HOME}"/bin/spark-class org.apache.spark.deploy.SparkSubmit "$@"
- 1
/bin/spark-class
exec "${CMD[@]}"
- 1
最终启动类:
/opt/module/jdk1.8.0_172/bin/java -cp /opt/module/spark-yarn/conf/:/opt/module/spark-yarn/jars/*:/opt/module/hadoop-2.7.2/etc/hadoop/ org.apache.spark.deploy.SparkSubmit --master yarn --deploy-mode cluster --class org.apache.spark.examples.SparkPi ./examples/jars/spark-examples_2.11-2.1.1.jar 100
- 1
- 2
- 3
- 4
- 5
- 6
- 7
- 8
- 2.

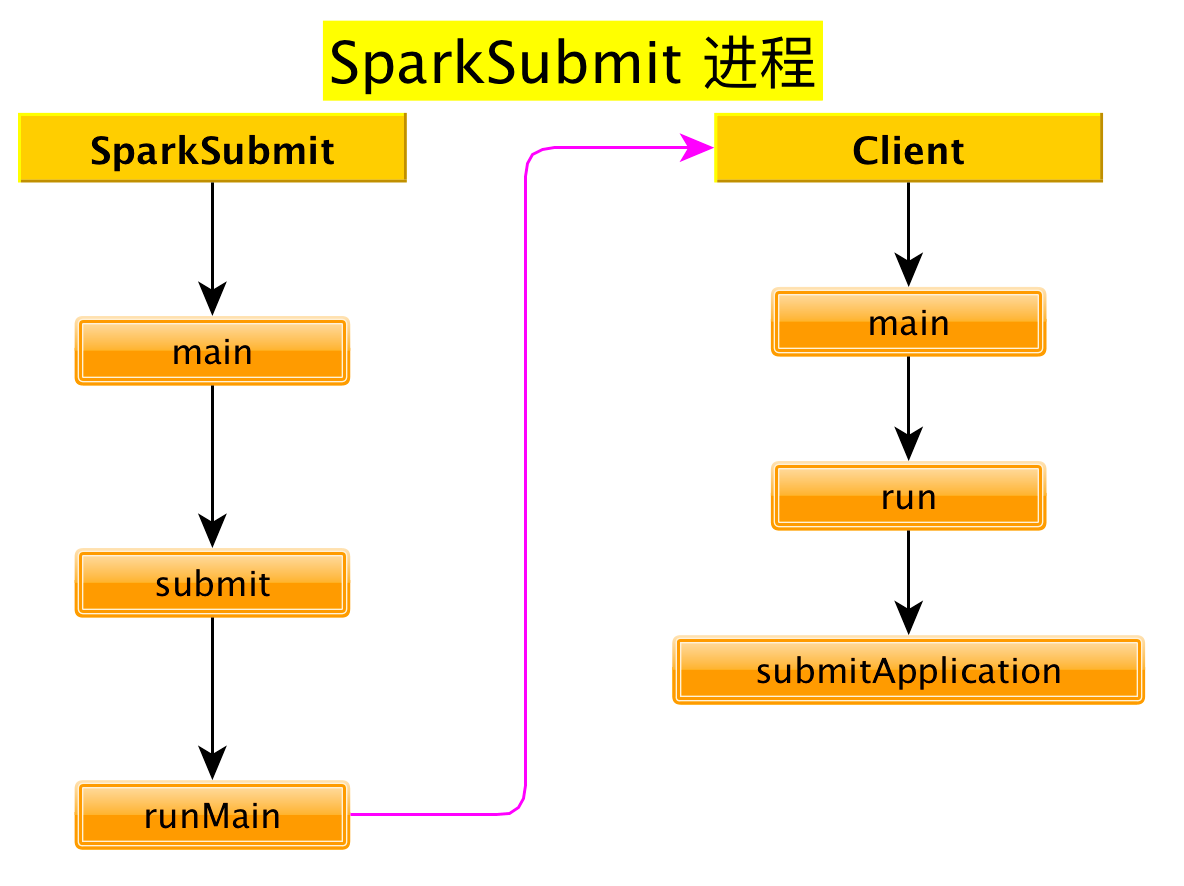

org.apache.spark.deploy.SparkSubmit源码分析
SparkSubmit伴生对象
main方法
def main(args: Array[String]): Unit = { /* 参数 --master yarn --deploy-mode cluster --class org.apache.spark.examples.SparkPi ./examples/jars/spark-examples_2.11-2.1.1.jar 100 */ val appArgs = new SparkSubmitArguments(args) appArgs.action match { // 如果没有指定 action, 则 action 的默认值是: action = Option(action).getOrElse(SUBMIT) case SparkSubmitAction.SUBMIT => submit(appArgs) case SparkSubmitAction.KILL => kill(appArgs) case SparkSubmitAction.REQUEST_STATUS => requestStatus(appArgs) }
}
- 1
- 2
- 3
- 4
- 5
- 6
- 7
- 8
- 9
- 10
- 11
- 12
- 13
- 14
- 15
- 16
- 17
submit方法
/**
* 使用提供的参数提交应用程序
* 有 2 步:
* 1. 准备启动环境. * 根据集群管理器和部署模式为 child main class 设置正确的 classpath, 系统属性,应用参数
* 2. 使用启动环境调用 child main class 的 main 方法
*/
@tailrec
private def submit(args: SparkSubmitArguments): Unit = { // 准备提交环境 childMainClass = "org.apache.spark.deploy.yarn.Client" val (childArgs, childClasspath, sysProps, childMainClass) = prepareSubmitEnvironment(args) def doRunMain(): Unit = { if (args.proxyUser != null) { } else { runMain(childArgs, childClasspath, sysProps, childMainClass, args.verbose) } } if (args.isStandaloneCluster && args.useRest) { // 在其他任何模式, 仅仅运行准备好的主类 } else { doRunMain() }
}
- 1
- 2
- 3
- 4
- 5
- 6
- 7
- 8
- 9
- 10
- 11
- 12
- 13
- 14
- 15
- 16
- 17
- 18
- 19
- 20
- 21
- 22
- 23
- 24
- 25
- 26
prepareSubmitEnvironment方法
// In yarn-cluster mode, use yarn.Client as a wrapper around the user class
if (isYarnCluster) { // 在 yarn 集群模式下, 使用 yarn.Client 来封装一下 user class childMainClass = "org.apache.spark.deploy.yarn.Client"
}
- 1
- 2
- 3
- 4
- 5
- 6
doRunMain方法
def doRunMain(): Unit = { if (args.proxyUser != null) { } else { runMain(childArgs, childClasspath, sysProps, childMainClass, args.verbose) }
}
- 1
- 2
- 3
- 4
- 5
- 6
- 7
- 8
runMain方法
/**
* * 使用给定启动环境运行 child class 的 main 方法
* 注意: 如果使用了cluster deploy mode, 主类并不是用户提供
*/
private def runMain( childArgs: Seq[String], childClasspath: Seq[String], sysProps: Map[String, String], childMainClass: String, verbose: Boolean): Unit = { var mainClass: Class[_] = null try { // 使用反射的方式加载 childMainClass = "org.apache.spark.deploy.yarn.Client" mainClass = Utils.classForName(childMainClass) } catch { } // 反射出来 Client 的 main 方法 val mainMethod = mainClass.getMethod("main", new Array[String](0).getClass) if (!Modifier.isStatic(mainMethod.getModifiers)) { throw new IllegalStateException("The main method in the given main class must be static") } try { // 调用 main 方法. mainMethod.invoke(null, childArgs.toArray) } catch { }
}
- 1
- 2
- 3
- 4
- 5
- 6
- 7
- 8
- 9
- 10
- 11
- 12
- 13
- 14
- 15
- 16
- 17
- 18
- 19
- 20
- 21
- 22
- 23
- 24
- 25
- 26
- 27
- 28
- 29
- 30
- 31
- 32
- 3.
org.apache.spark.deploy.yarn.Client源码分析
main方法
def main(argStrings: Array[String]) { // 设置环境变量 SPARK_YARN_MODE 表示运行在 YARN mode // 注意: 任何带有 SPARK_ 前缀的环境变量都会分发到所有的进程, 也包括远程进程 System.setProperty("SPARK_YARN_MODE", "true") val sparkConf = new SparkConf // 对传递来的参数进一步封装 val args = new ClientArguments(argStrings) new Client(args, sparkConf).run()
}
- 1
- 2
- 3
- 4
- 5
- 6
- 7
- 8
- 9
- 10
- 11
Client.run方法
def run(): Unit = { // 提交应用, 返回应用的 id this.appId = submitApplication()
}
- 1
- 2
- 3
- 4
- 5
client.submitApplication 方法
/**
*
* 向 ResourceManager 提交运行 ApplicationMaster 的应用程序。
*
*/
def submitApplication(): ApplicationId = { var appId: ApplicationId = null try { // 初始化 yarn 客户端 yarnClient.init(yarnConf) // 启动 yarn 客户端 yarnClient.start() // 从 RM 创建一个应用程序 val newApp = yarnClient.createApplication() val newAppResponse = newApp.getNewApplicationResponse() // 获取到 applicationID appId = newAppResponse.getApplicationId() reportLauncherState(SparkAppHandle.State.SUBMITTED) launcherBackend.setAppId(appId.toString) // Set up the appropriate contexts to launch our AM // 设置正确的上下文对象来启动 ApplicationMaster val containerContext = createContainerLaunchContext(newAppResponse) // 创建应用程序提交任务上下文 val appContext = createApplicationSubmissionContext(newApp, containerContext) // 提交应用给 ResourceManager 启动 ApplicationMaster // "org.apache.spark.deploy.yarn.ApplicationMaster" yarnClient.submitApplication(appContext) appId } catch { }
}
- 1
- 2
- 3
- 4
- 5
- 6
- 7
- 8
- 9
- 10
- 11
- 12
- 13
- 14
- 15
- 16
- 17
- 18
- 19
- 20
- 21
- 22
- 23
- 24
- 25
- 26
- 27
- 28
- 29
- 30
- 31
- 32
- 33
- 34
- 35
- 36
方法: createContainerLaunchContext
private def createContainerLaunchContext(newAppResponse: GetNewApplicationResponse)
: ContainerLaunchContext = { val amClass = if (isClusterMode) { // 如果是 Cluster 模式 Utils.classForName("org.apache.spark.deploy.yarn.ApplicationMaster").getName } else { // 如果是 Client 模式 Utils.classForName("org.apache.spark.deploy.yarn.ExecutorLauncher").getName } amContainer
}
- 1
- 2
- 3
- 4
- 5
- 6
- 7
- 8
- 9
- 10
- 11
至此, SparkSubmit 进程启动完毕.
- 4.

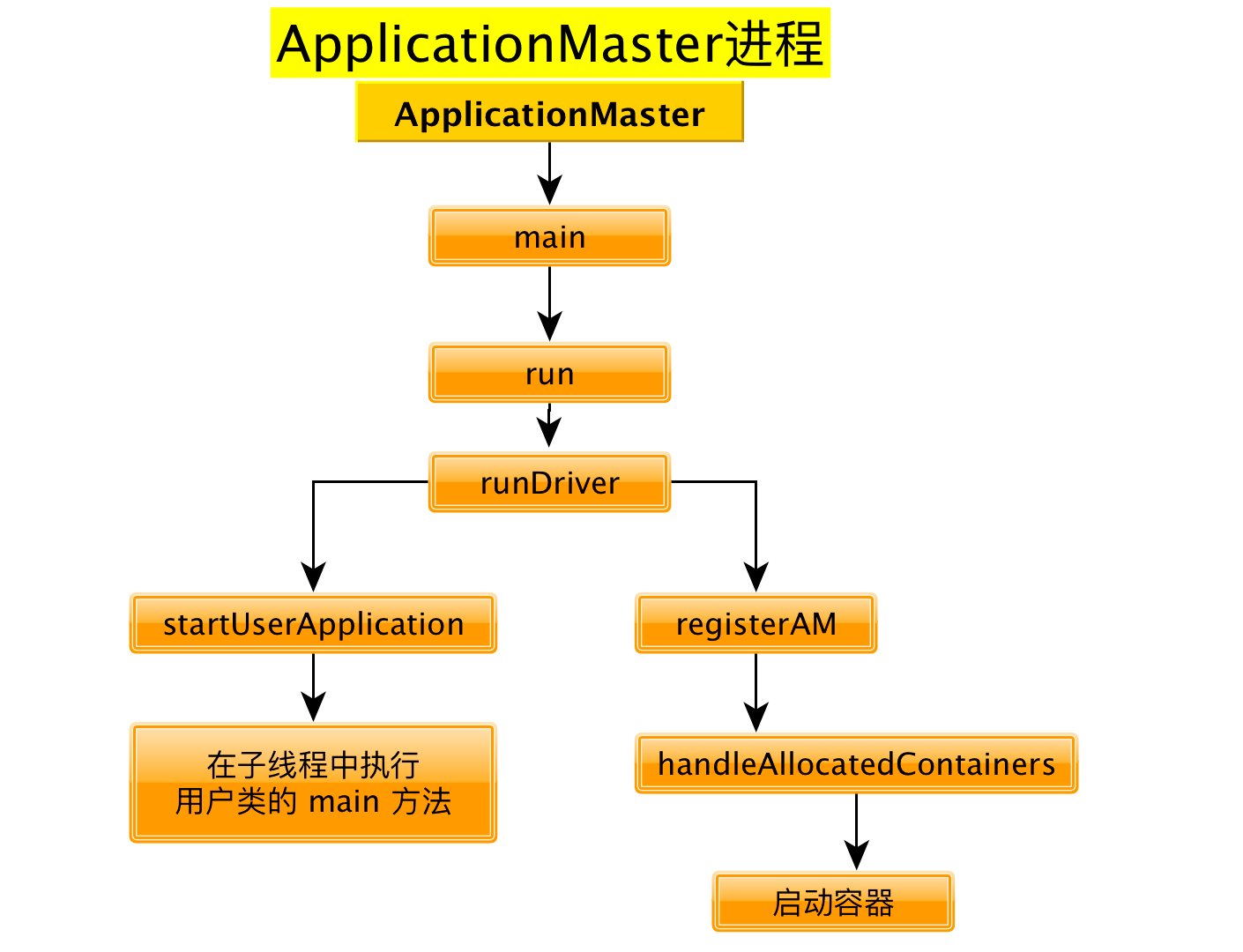

org.apache.spark.deploy.yarn.ApplicationMaster源码分析
ApplicationMaster伴生对象的 main方法
def main(args: Array[String]): Unit = { SignalUtils.registerLogger(log) // 构建 ApplicationMasterArguments 对象, 对传来的参数做封装 val amArgs: ApplicationMasterArguments = new ApplicationMasterArguments(args) SparkHadoopUtil.get.runAsSparkUser { () => // 构建 ApplicationMaster 实例 ApplicationMaster 需要与 RM通讯 master = new ApplicationMaster(amArgs, new YarnRMClient) // 运行 ApplicationMaster 的 run 方法, run 方法结束之后, 结束 ApplicationMaster 进程 System.exit(master.run()) }
}
- 1
- 2
- 3
- 4
- 5
- 6
- 7
- 8
- 9
- 10
- 11
- 12
- 13
ApplicationMaster 伴生类的 run方法
final def run(): Int = { // 关键核心代码 try { val fs = FileSystem.get(yarnConf) if (isClusterMode) { runDriver(securityMgr) } else { runExecutorLauncher(securityMgr) } } catch { } exitCode
}
- 1
- 2
- 3
- 4
- 5
- 6
- 7
- 8
- 9
- 10
- 11
- 12
- 13
- 14
- 15
- 16
- 17
runDriver 方法
private def runDriver(securityMgr: SecurityManager): Unit = { addAmIpFilter() // 开始执行用户类. 启动一个子线程来执行用户类的 main 方法. 返回值就是运行用户类的子线程. // 线程名就叫 "Driver" userClassThread = startUserApplication() val totalWaitTime = sparkConf.get(AM_MAX_WAIT_TIME) try { // 注册 ApplicationMaster , 其实就是请求资源 registerAM(sc.getConf, rpcEnv, driverRef, sc.ui.map(_.appUIAddress).getOrElse(""), securityMgr) // 线程 join: 把userClassThread线程执行完毕之后再继续执行当前线程. userClassThread.join() } catch { }
}
- 1
- 2
- 3
- 4
- 5
- 6
- 7
- 8
- 9
- 10
- 11
- 12
- 13
- 14
- 15
- 16
- 17
- 18
startUserApplication 方法
private def startUserApplication(): Thread = { // 得到用户类的 main 方法 val mainMethod = userClassLoader.loadClass(args.userClass) .getMethod("main", classOf[Array[String]]) // 创建及线程 val userThread = new Thread { override def run() { try { // 调用用户类的主函数 mainMethod.invoke(null, userArgs.toArray) } catch { } finally { } } } userThread.setContextClassLoader(userClassLoader) userThread.setName("Driver") userThread.start() userThread
}
- 1
- 2
- 3
- 4
- 5
- 6
- 7
- 8
- 9
- 10
- 11
- 12
- 13
- 14
- 15
- 16
- 17
- 18
- 19
- 20
- 21
- 22
- 23
registerAM 方法
private def registerAM( _sparkConf: SparkConf, _rpcEnv: RpcEnv, driverRef: RpcEndpointRef, uiAddress: String, securityMgr: SecurityManager) = { // 向 RM 注册, 得到 YarnAllocator allocator = client.register(driverUrl, driverRef, yarnConf, _sparkConf, uiAddress, historyAddress, securityMgr, localResources) // 请求分配资源 allocator.allocateResources()
}
- 1
- 2
- 3
- 4
- 5
- 6
- 7
- 8
- 9
- 10
- 11
- 12
- 13
- 14
- 15
- 16
- 17
- 18
- 19
- 20
allocator.allocateResources() 方法
/**
请求资源，如果 Yarn 满足了我们的所有要求，我们就会得到一些容器(数量: maxExecutors)。 通过在这些容器中启动 Executor 来处理 YARN 授予我们的任何容器。
必须同步，因为在此方法中读取的变量会被其他方法更改。
*/
def allocateResources(): Unit = synchronized { if (allocatedContainers.size > 0) { handleAllocatedContainers(allocatedContainers.asScala) }
}
- 1
- 2
- 3
- 4
- 5
- 6
- 7
- 8
- 9
- 10
- 11
- 12
- 13
- 14
- 15
handleAllocatedContainers方法
/**
处理 RM 授权给我们的容器
*/
def handleAllocatedContainers(allocatedContainers: Seq[Container]): Unit = { val containersToUse = new ArrayBuffer[Container](allocatedContainers.size) runAllocatedContainers(containersToUse)
}
- 1
- 2
- 3
- 4
- 5
- 6
- 7
- 8
runAllocatedContainers 方法
/**
* Launches executors in the allocated containers.
在已经分配的容器中启动 Executors
*/
private def runAllocatedContainers(containersToUse: ArrayBuffer[Container]): Unit = { // 每个容器上启动一个 Executor for (container <- containersToUse) { if (numExecutorsRunning < targetNumExecutors) { if (launchContainers) { launcherPool.execute(new Runnable { override def run(): Unit = { try { new ExecutorRunnable( Some(container), conf, sparkConf, driverUrl, executorId, executorHostname, executorMemory, executorCores, appAttemptId.getApplicationId.toString, securityMgr, localResources ).run() // 启动 executor updateInternalState() } catch { } } }) } else { } } else { } }
}
- 1
- 2
- 3
- 4
- 5
- 6
- 7
- 8
- 9
- 10
- 11
- 12
- 13
- 14
- 15
- 16
- 17
- 18
- 19
- 20
- 21
- 22
- 23
- 24
- 25
- 26
- 27
- 28
- 29
- 30
- 31
- 32
- 33
- 34
- 35
- 36
- 37
- 38
- 39
- 40
ExecutorRunnable.run方法
def run(): Unit = { logDebug("Starting Executor Container") // 创建 NodeManager 客户端 nmClient = NMClient.createNMClient() // 初始化 NodeManager 客户端 nmClient.init(conf) // 启动 NodeManager 客户端 nmClient.start() // 启动容器 startContainer()
}
- 1
- 2
- 3
- 4
- 5
- 6
- 7
- 8
- 9
- 10
- 11
- 12
ExecutorRunnable.startContainer()
def startContainer(): java.util.Map[String, ByteBuffer] = { val ctx = Records.newRecord(classOf[ContainerLaunchContext]) .asInstanceOf[ContainerLaunchContext] // 准备要执行的命令 val commands = prepareCommand() ctx.setCommands(commands.asJava) // Send the start request to the ContainerManager try { // 启动容器 nmClient.startContainer(container.get, ctx) } catch { }
}
- 1
- 2
- 3
- 4
- 5
- 6
- 7
- 8
- 9
- 10
- 11
- 12
- 13
- 14
- 15
- 16
ExecutorRunnable.prepareCommand 方法
private def prepareCommand(): List[String] = { val commands = prefixEnv ++ Seq( YarnSparkHadoopUtil.expandEnvironment(Environment.JAVA_HOME) + "/bin/java", "-server") ++ javaOpts ++ // 要执行的类 Seq("org.apache.spark.executor.CoarseGrainedExecutorBackend", "--driver-url", masterAddress, "--executor-id", executorId, "--hostname", hostname, "--cores", executorCores.toString, "--app-id", appId) ++ userClassPath ++ Seq( s"1>${ApplicationConstants.LOG_DIR_EXPANSION_VAR}/stdout", s"2>${ApplicationConstants.LOG_DIR_EXPANSION_VAR}/stderr") commands.map(s => if (s == null) "null" else s).toList
}
- 1
- 2
- 3
- 4
- 5
- 6
- 7
- 8
- 9
- 10
- 11
- 12
- 13
- 14
- 15
- 16
- 17
- 18
- 19
- 20
- 21
至此, ApplicationMaster 进程启动完毕
- 5.

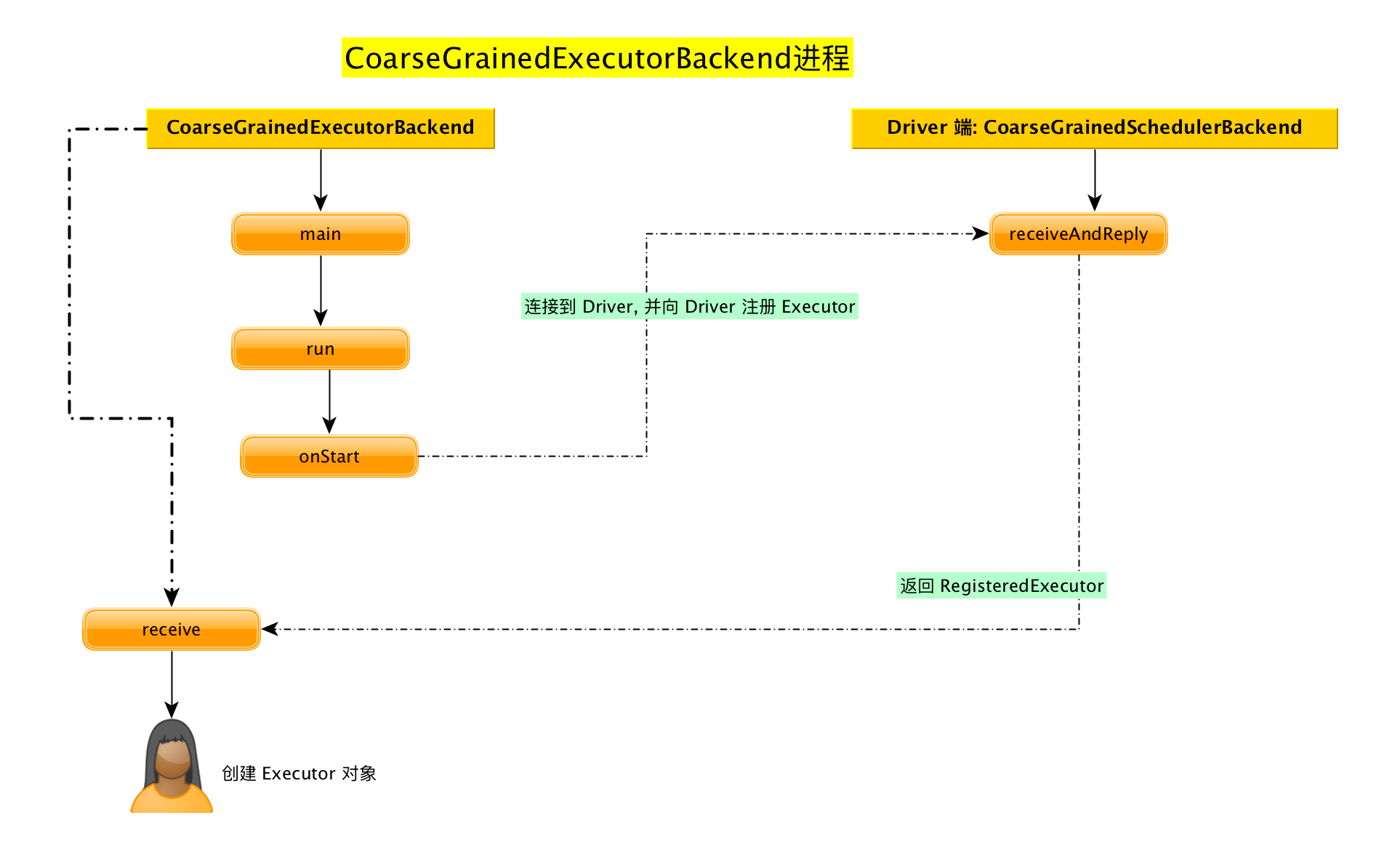

org.apache.spark.executor.CoarseGrainedExecutorBackend源码分析
CoarseGrainedExecutorBackend 伴生对象
main方法
def main(args: Array[String]) { // 启动 CoarseGrainedExecutorBackend
run(driverUrl, executorId, hostname, cores, appId, workerUrl, userClassPath)
// 运行结束之后退出进程
System.exit(0)
}
- 1
- 2
- 3
- 4
- 5
- 6
- 7
- 8
run 方法
/** 准备 RpcEnv
*/
private def run( driverUrl: String, executorId: String, hostname: String, cores: Int, appId: String, workerUrl: Option[String], userClassPath: Seq[URL]) { SparkHadoopUtil.get.runAsSparkUser { () => val env = SparkEnv.createExecutorEnv( driverConf, executorId, hostname, port, cores, cfg.ioEncryptionKey, isLocal = false) env.rpcEnv.setupEndpoint("Executor", new CoarseGrainedExecutorBackend( env.rpcEnv, driverUrl, executorId, hostname, cores, userClassPath, env)) }
}
- 1
- 2
- 3
- 4
- 5
- 6
- 7
- 8
- 9
- 10
- 11
- 12
- 13
- 14
- 15
- 16
- 17
- 18
- 19
- 20
- 21
CoarseGrainedExecutorBackend 伴生类
继承自: ThreadSafeRpcEndpoint 是一个RpcEndpoint
查看生命周期方法
onStart 方法
连接到 Driver, 并向 Driver注册Executor
override def onStart() { rpcEnv.asyncSetupEndpointRefByURI(driverUrl).flatMap { ref => // This is a very fast action so we can use "ThreadUtils.sameThread" driver = Some(ref) // 向驱动注册 Executor 关键方法 ref.ask[Boolean](RegisterExecutor(executorId, self, hostname, cores, extractLogUrls)) }(ThreadUtils.sameThread).onComplete { case Success(msg) => case Failure(e) => // 注册失败, 退出 executor exitExecutor(1, s"Cannot register with driver: $driverUrl", e, notifyDriver = false) }(ThreadUtils.sameThread)
}
- 1
- 2
- 3
- 4
- 5
- 6
- 7
- 8
- 9
- 10
- 11
- 12
- 13
Driver端的CoarseGrainedSchedulerBackend.DriverEndPoint 的 receiveAndReply 方法
override def receiveAndReply(context: RpcCallContext): PartialFunction[Any, Unit] = { // 接收注册 Executor case RegisterExecutor(executorId, executorRef, hostname, cores, logUrls) => if (executorDataMap.contains(executorId)) { // 已经注册过了 } else { // 给 Executor 发送注册成功的信息 executorRef.send(RegisteredExecutor) }
}
- 1
- 2
- 3
- 4
- 5
- 6
- 7
- 8
- 9
- 10
- 11
- 12
Eexcutor端的CoarseGrainedExecutorBackend的receive方法
override def receive: PartialFunction[Any, Unit] = { // 向 Driver 注册成功 case RegisteredExecutor => logInfo("Successfully registered with driver") try { // 创建 Executor 对象 注意: Executor 其实是一个对象 executor = new Executor(executorId, hostname, env, userClassPath, isLocal = false) } catch { }
}
- 1
- 2
- 3
- 4
- 5
- 6
- 7
- 8
- 9
- 10
- 11
- 12
至此, Executor 创建完毕
总结：

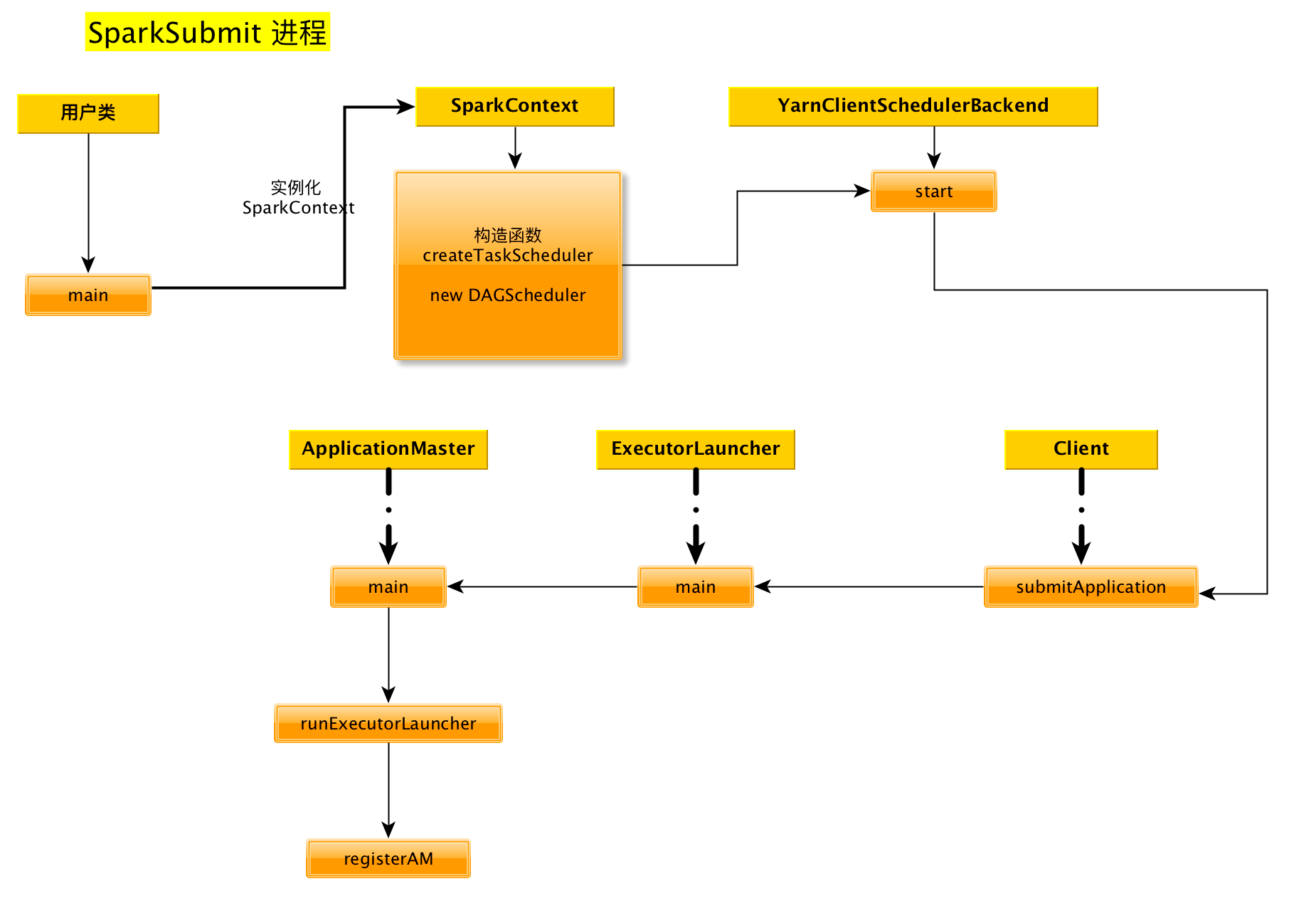

2.2 Yarn client 模式运行机制源码分析
执行下面的代码:
bin/spark-submit \
--class org.apache.spark.examples.SparkPi \
--master yarn \
--deploy-mode client \
./examples/jars/spark-examples_2.11-2.1.1.jar \
100
- 1
- 2
- 3
- 4
- 5
- 6
- 7
启动类
/opt/module/jdk1.8.0_172/bin/java
-cp /opt/module/spark-yarn/conf/:/opt/module/spark-yarn/jars/*:/opt/module/hadoop-2.7.2/etc/hadoop/
-Xmx1g
org.apache.spark.deploy.SparkSubmit
--master yarn
--deploy-mode client
--class org.apache.spark.examples.SparkPi
./examples/jars/spark-examples_2.11-2.1.1.jar 100
- 1
- 2
- 3
- 4
- 5
- 6
- 7
- 8
- 9
依次启动 3 个不同的进程
SparkSubmit
ExecutorLauncher
CoarseGrainedExecutorBackend
- 1
- 2
- 3
- 4
- 1. client 模式下直接运行用户的主类
prepareSubmitEnvironment 方法
/* client 模式下, 直接启动用户的主类
*/
if (deployMode == CLIENT || isYarnCluster) { // 如果是客户端模式, childMainClass 就是用户的类 // 集群模式下, childMainClass 被重新赋值为 org.apache.spark.deploy.yarn.Client childMainClass = args.mainClass
}
- 1
- 2
- 3
- 4
- 5
- 6
- 7
- 8
- 9
然后不会创建ApplicationMaster, 而是直接执行用户类的main方法
然后开始实例化 SparkContext
实例化SparkContext
val (sched, ts):(SchedulerBackend, TaskScheduler) = SparkContext.createTaskScheduler(this, master, deployMode)
_schedulerBackend = sched
_taskScheduler = ts
// 启动 YarnScheduler
_taskScheduler.start()
- 1
- 2
- 3
- 4
- 5
- 6
SparkContext.createTaskScheduler 方法
关键代码:
private def createTaskScheduler( sc: SparkContext, master: String, deployMode: String): (SchedulerBackend, TaskScheduler) = { import SparkMasterRegex._ master match { case masterUrl => // 得到的是 YarnClusterManager val cm = getClusterManager(masterUrl) match { case Some(clusterMgr) => clusterMgr case None => throw new SparkException("Could not parse Master URL: '" + master + "'") } try { // 创建 YarnScheduler val scheduler: TaskScheduler = cm.createTaskScheduler(sc, masterUrl) // 创建 YarnClientSchedulerBackend val backend: SchedulerBackend = cm.createSchedulerBackend(sc, masterUrl, scheduler) cm.initialize(scheduler, backend) (backend, scheduler) } catch { } }
}
- 1
- 2
- 3
- 4
- 5
- 6
- 7
- 8
- 9
- 10
- 11
- 12
- 13
- 14
- 15
- 16
- 17
- 18
- 19
- 20
- 21
- 22
- 23
- 24
- 25
- 26
- 27
- 28
YarnClusterManager 类
private[spark] class YarnClusterManager extends ExternalClusterManager { override def canCreate(masterURL: String): Boolean = { masterURL == "yarn" } override def createTaskScheduler(sc: SparkContext, masterURL: String): TaskScheduler = { sc.deployMode match { case "cluster" => new YarnClusterScheduler(sc) case "client" => new YarnScheduler(sc) case _ => throw new SparkException(s"Unknown deploy mode '${sc.deployMode}' for Yarn") } } override def createSchedulerBackend(sc: SparkContext, masterURL: String, scheduler: TaskScheduler): SchedulerBackend = { sc.deployMode match { case "cluster" => new YarnClusterSchedulerBackend(scheduler.asInstanceOf[TaskSchedulerImpl], sc) case "client" => new YarnClientSchedulerBackend(scheduler.asInstanceOf[TaskSchedulerImpl], sc) case _ => throw new SparkException(s"Unknown deploy mode '${sc.deployMode}' for Yarn") } } override def initialize(scheduler: TaskScheduler, backend: SchedulerBackend): Unit = { scheduler.asInstanceOf[TaskSchedulerImpl].initialize(backend) }
}
- 1
- 2
- 3
- 4
- 5
- 6
- 7
- 8
- 9
- 10
- 11
- 12
- 13
- 14
- 15
- 16
- 17
- 18
- 19
- 20
- 21
- 22
- 23
- 24
- 25
- 26
- 27
- 28
- 29
- 30
- 31
- 32
_taskScheduler.start()
YarnClientSchedulerBackend 的 start 方法
/**
* Create a Yarn client to submit an application to the ResourceManager.
* This waits until the application is running.
*
* 创建客户端, 提交应用给 ResourceManager
* 会一直等到应用开始执行
*/
override def start() { val driverHost = conf.get("spark.driver.host") val driverPort = conf.get("spark.driver.port") val argsArrayBuf = new ArrayBuffer[String]() argsArrayBuf += ("--arg", hostport) val args = new ClientArguments(argsArrayBuf.toArray) client = new Client(args, conf) // 使用 Client 提交应用 bindToYarn(client.submitApplication(), None) waitForApplication()
}
- 1
- 2
- 3
- 4
- 5
- 6
- 7
- 8
- 9
- 10
- 11
- 12
- 13
- 14
- 15
- 16
- 17
- 18
- 19
- 2.
org.apache.spark.deploy.yarn.Client源码再分析
submitApplication 方法
yarnClient.submitApplication(appContext)
- 1
ExecutorLauncher 类
yarnClient 提交应用的时候, 把要执行的主类(ExecutorLauncher)封装到配置中. 所以不是启动ApplicationMaster, 而是启动ExecutorLauncher
// createContainerLaunchContext()
val amClass = if (isClusterMode) { Utils.classForName("org.apache.spark.deploy.yarn.ApplicationMaster").getName } else { Utils.classForName("org.apache.spark.deploy.yarn.ExecutorLauncher").getName }
/**
* This object does not provide any special functionality. It exists so that it's easy to tell
* apart the client-mode AM from the cluster-mode AM when using tools such as ps or jps.
* * 这个对象不提供任何特定的功能.
* * 它的存在使得在使用诸如ps或jps之类的工具时，很容易区分客户机模式AM和集群模式AM。
* */
object ExecutorLauncher { def main(args: Array[String]): Unit = { ApplicationMaster.main(args) }
}
- 1
- 2
- 3
- 4
- 5
- 6
- 7
- 8
- 9
- 10
- 11
- 12
- 13
- 14
- 15
- 16
- 17
- 18
- 19
- 20
- 21
- 22
- 23
- 3.
ApplicationMaster源码再分析
run 方法
final def run(): Int = { try { if (isClusterMode) { runDriver(securityMgr) } else { // 非集群模式, 直接执行 ExecutorLauncher, 而不在需要运行 Driver runExecutorLauncher(securityMgr) } } catch { } exitCode
}
- 1
- 2
- 3
- 4
- 5
- 6
- 7
- 8
- 9
- 10
- 11
- 12
- 13
- 14
runExecutorLauncher
private def runExecutorLauncher(securityMgr: SecurityManager): Unit = { val driverRef = waitForSparkDriver() addAmIpFilter() registerAM(sparkConf, rpcEnv, driverRef, sparkConf.get("spark.driver.appUIAddress", ""), securityMgr) // In client mode the actor will stop the reporter thread. reporterThread.join()
}
- 1
- 2
- 3
- 4
- 5
- 6
- 7
- 8
- 9
- 10
在以后的执行流程就和yarn-cluster模式一样了. 在此就不再赘述
总结
三. Standalone 模式运行机制
Standalone 集群有 2 个重要组成部分，分别是：
-
Master(RM)：是一个进程，主要负责资源的调度和分配，并进行集群的监控等职责；
-
Worker(NM)：是一个进程，一个 Worker 运行在集群中的一台服务器上，主要负责两个职责，
-
一个是用自己的内存存储 RDD 的某个或某些 partition
-
另一个是启动其他进程和线程（Executor），对 RDD 上的 partition 进行并行的处理和计算。
根据 driver的位置不同, 也分 2 种:
- 1.

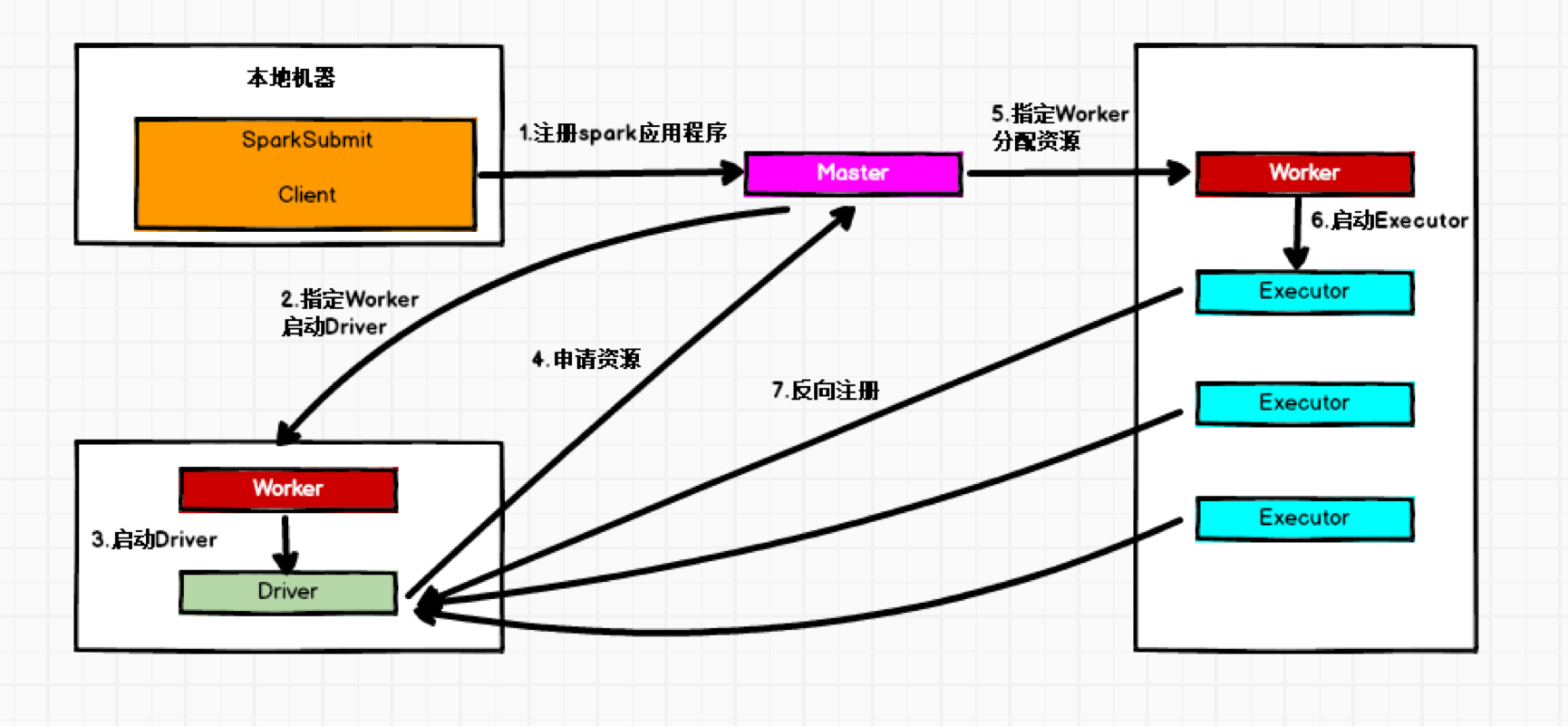

Standalone Cluster模式
在Standalone Cluster模式下，任务提交后，Master会找到一个 Worker 启动Driver。
Driver启动后向Master注册应用程序，Master根据 submit 脚本的资源需求找到内部资源至少可以启动一个Executor 的所有Worker，然后在这些 Worker之间分配Executor，Worker上的Executor启动后会向Driver反向注册，所有的 Executor 注册完成后，Driver 开始执行main函数，之后执行到Action算子时，开始划分 tage，每个 Stage 生成对应的taskSet，之后将 Task 分发到各个 Executor 上执行。
- 2.

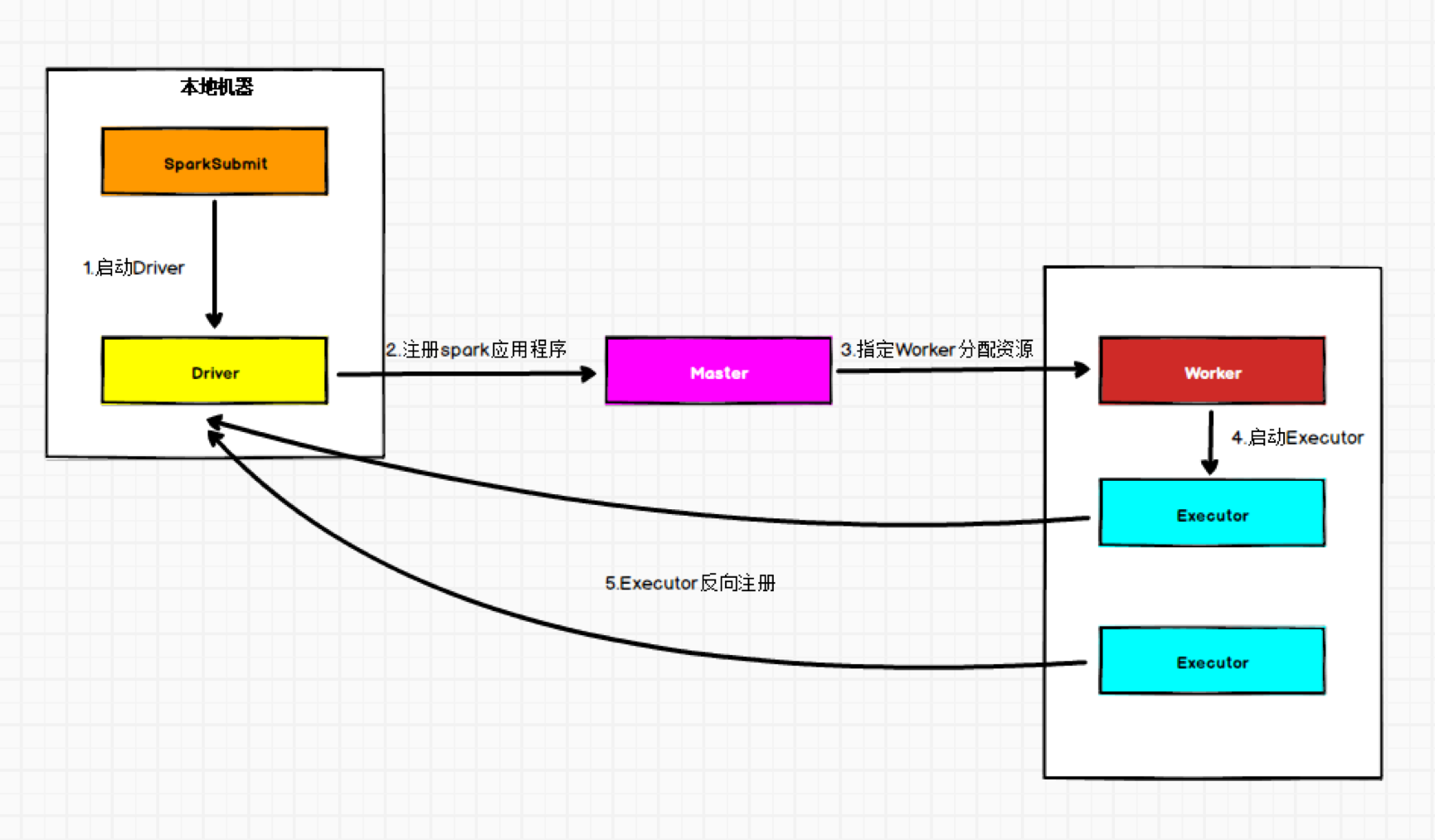

Standalone Clientr模式
在 Standalone Client 模式下，Driver 在任务提交的本地机器上运行。
Driver启动后向 Master 注册应用程序，Master 根据 submit 脚本的资源需求找到内部资源至少可以启动一个Executor 的所有 Worker，然后在这些 Worker 之间分配 Executor，Worker 上的 Executor 启动后会向Driver反向注册，所有的Executor注册完成后，Driver 开始执行main函数，之后执行到Action算子时，开始划分Stage，每个Stage生成对应的TaskSet，之后将Task分发到各个Executor上执行。
本次的分享就到这里了,
好书不厌读百回，熟读课思子自知。而我想要成为全场最靓的仔，就必须坚持通过学习来获取更多知识，用知识改变命运，用博客见证成长，用行动证明我在努力。
如果我的博客对你有帮助、如果你喜欢我的博客内容，请“点赞” “评论”“收藏”一键三连哦！听说点赞的人运气不会太差，每一天都会元气满满呦！如果实在要白嫖的话，那祝你开心每一天，欢迎常来我博客看看。
码字不易，大家的支持就是我坚持下去的动力。点赞后不要忘了关注我哦！
文章来源: buwenbuhuo.blog.csdn.net，作者：不温卜火，版权归原作者所有，如需转载，请联系作者。
原文链接：buwenbuhuo.blog.csdn.net/article/details/108077472
【版权声明】本文为华为云社区用户转载文章，如果您发现本社区中有涉嫌抄袭的内容，欢迎发送邮件进行举报，并提供相关证据，一经查实，本社区将立刻删除涉嫌侵权内容，举报邮箱：
cloudbbs@huaweicloud.com
- 点赞
- 收藏
- 关注作者
评论（0）
